真空管アンプ製作

真空管アンプの自作記事です

8B8差動アンプ(4)

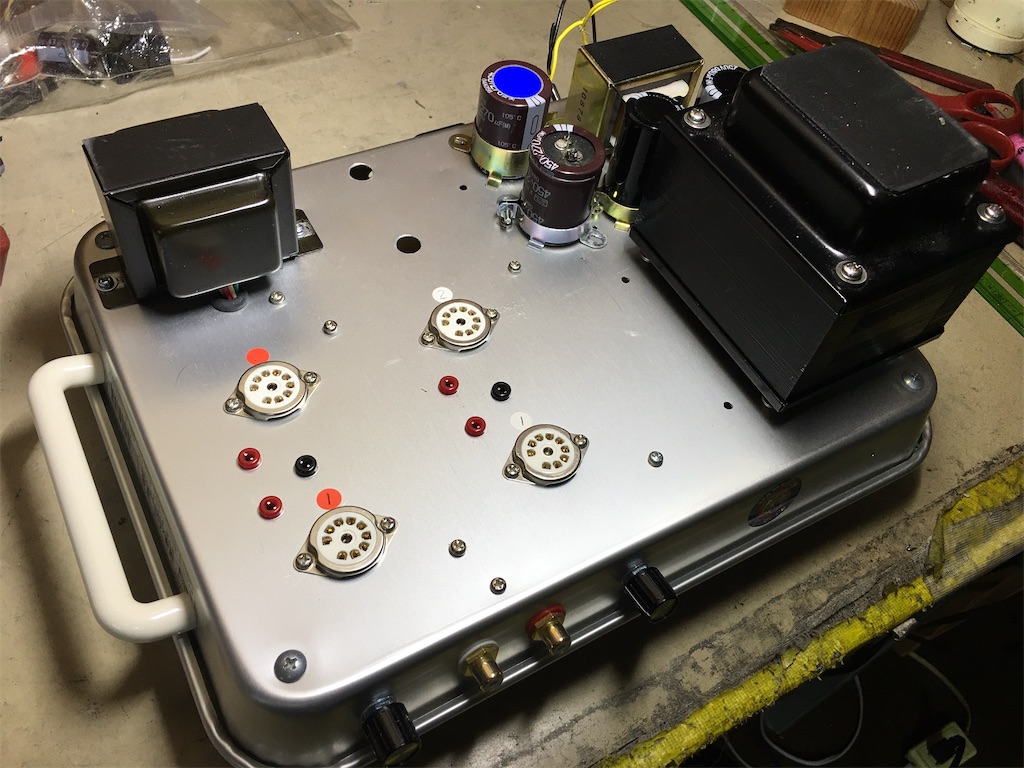

f:id:arunas001:20191218213524j:image

私としては、差動アンプは初めての製作になるので

製作に先立って、8B8ppアンプを改造して実験します。
f:id:arunas001:20191218213229j:image

ppアンプは8B8を4本使っているので、不要な部品を取り外すとそのままで改造出来ます。

電源トランスは重いので、一旦外して配線作業にかかります。



したがって増幅回路に2本、差動回路に2本割り当てます。

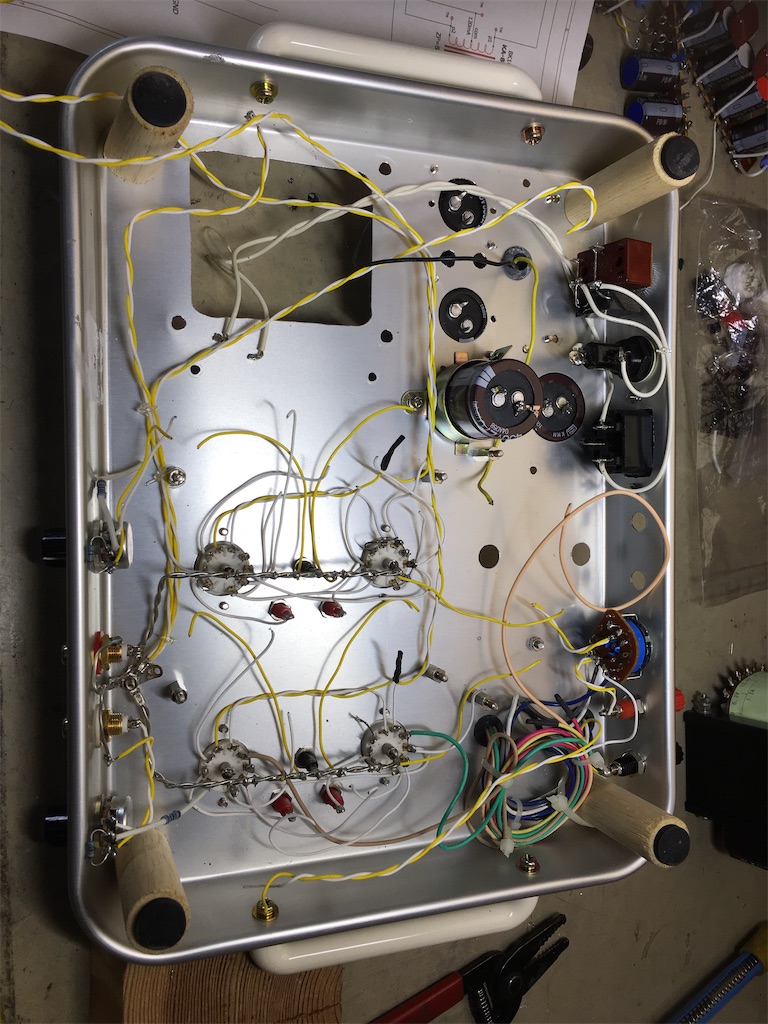

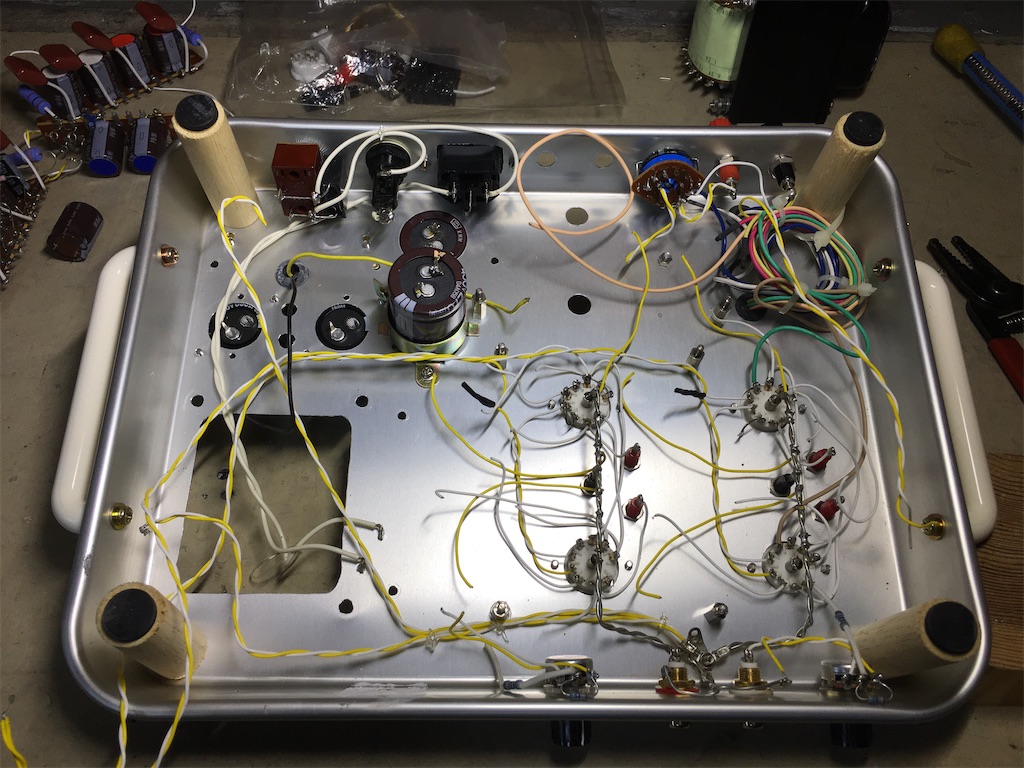

不要な部品を取り外して、配線し直します。

f:id:arunas001:20191218213859j:image
f:id:arunas001:20191218213906j:image
