50C5 SRPP (3)

再製作当時は現役でしたから、週末作業で仕上げました。

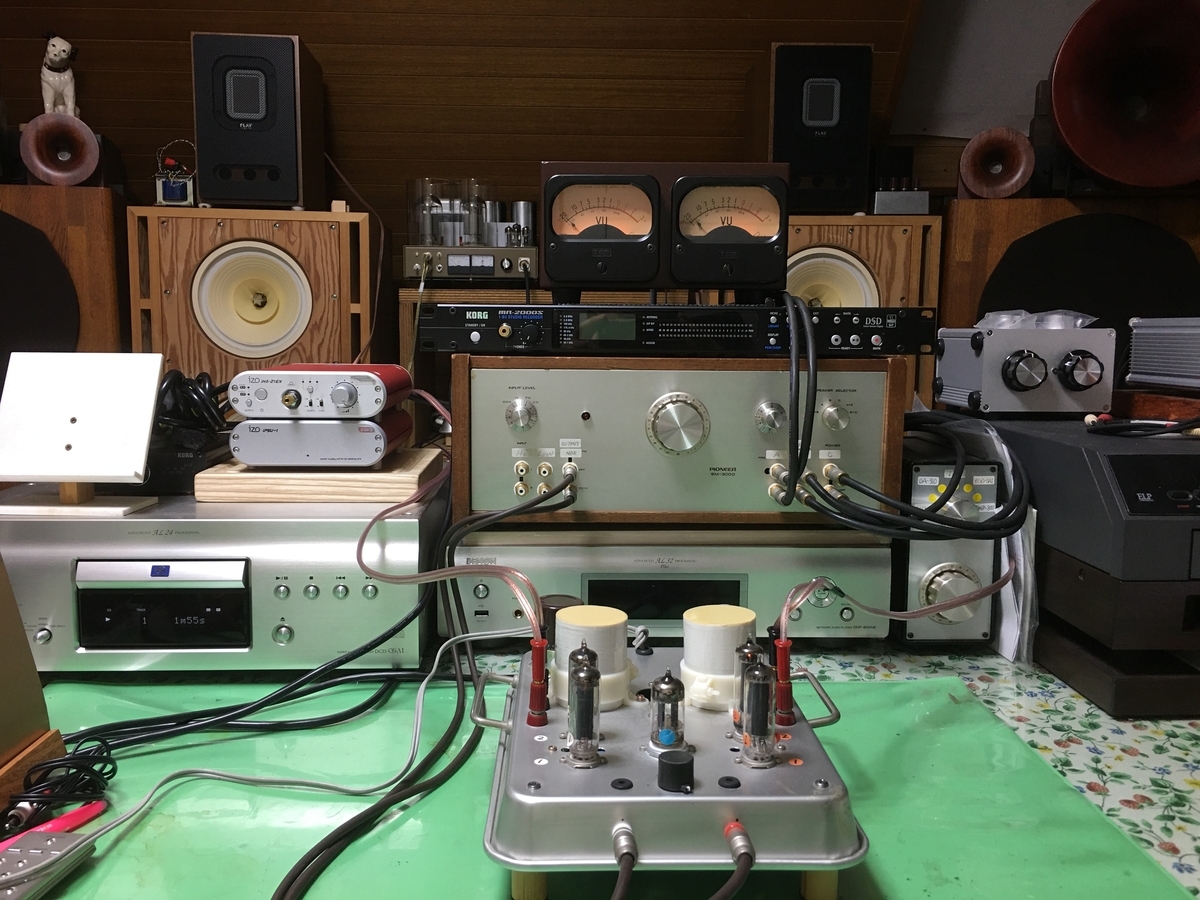

 写真は現在の姿

f:id:arunas001:20200531232334j:plain

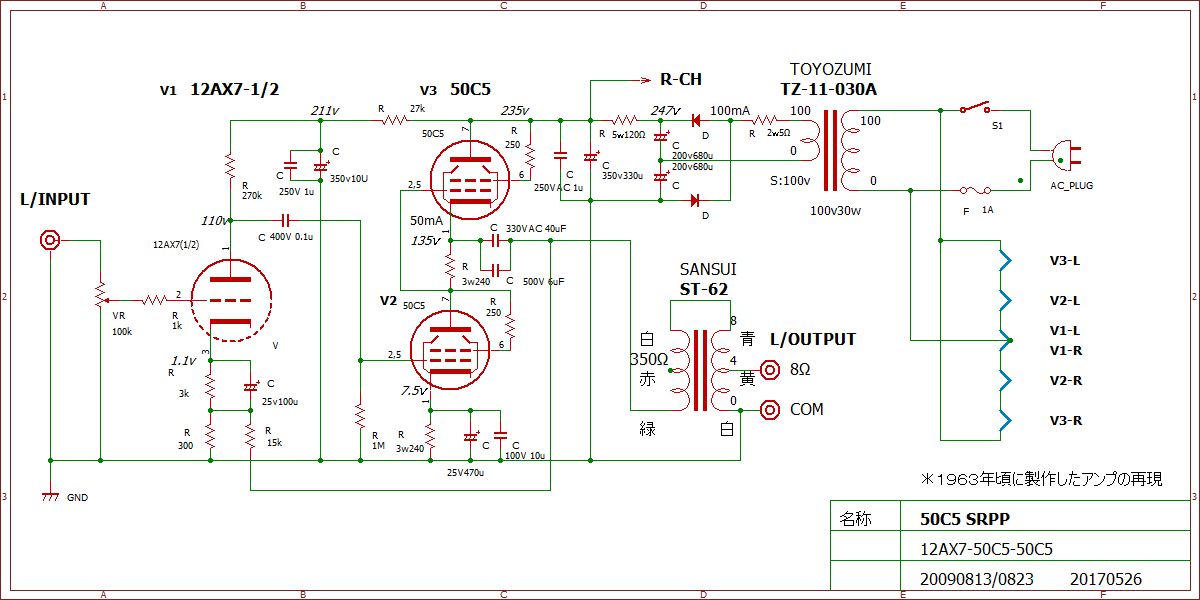

その後、何度か改造しましたが、現在の回路図は下のようになっています。



f:id:arunas001:20200531232519j:plain



最初から大きく改良した点は次の2点

①電源トランスを取り付け、ケミコンを変更

②出力結合コンデンサーをケミコンからフィルムコンに交換



①は最初に取り付けていたケミコンの場所を移動し小型のものに交換、場所をあけて100V:100V30VAの絶縁トランスをシャーシ下に付けた。これは接続機器がいくつかになるため、うっかり極性チェックしないでつないでしまうとAC100Vがショートする恐れがあるため安全対策として追加した。(極性を確認してつなげば問題はない)

②は後にケミコンが音に大変影響することが分かり、ケミコンをフィルムコンに交換した。これにより音が格段に良くなった。

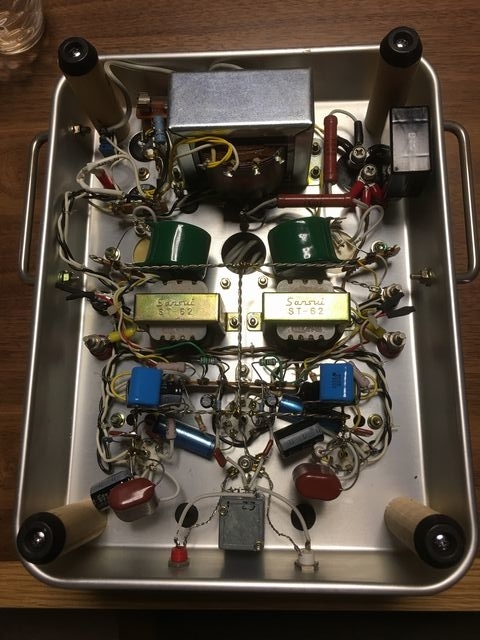

シャーシ裏はこんな感じに

f:id:arunas001:20200601160802j:plain



記載し忘れましたが、今では、400Ωというハイインピーダンススピーカーはありませんので、マッチングトランス、SANSUI ST-62を350:8Ωとして使用し、スピーカに繋いでいます。
