★忘れないうちに投稿シリーズ★
6528Aプッシュプル(2)

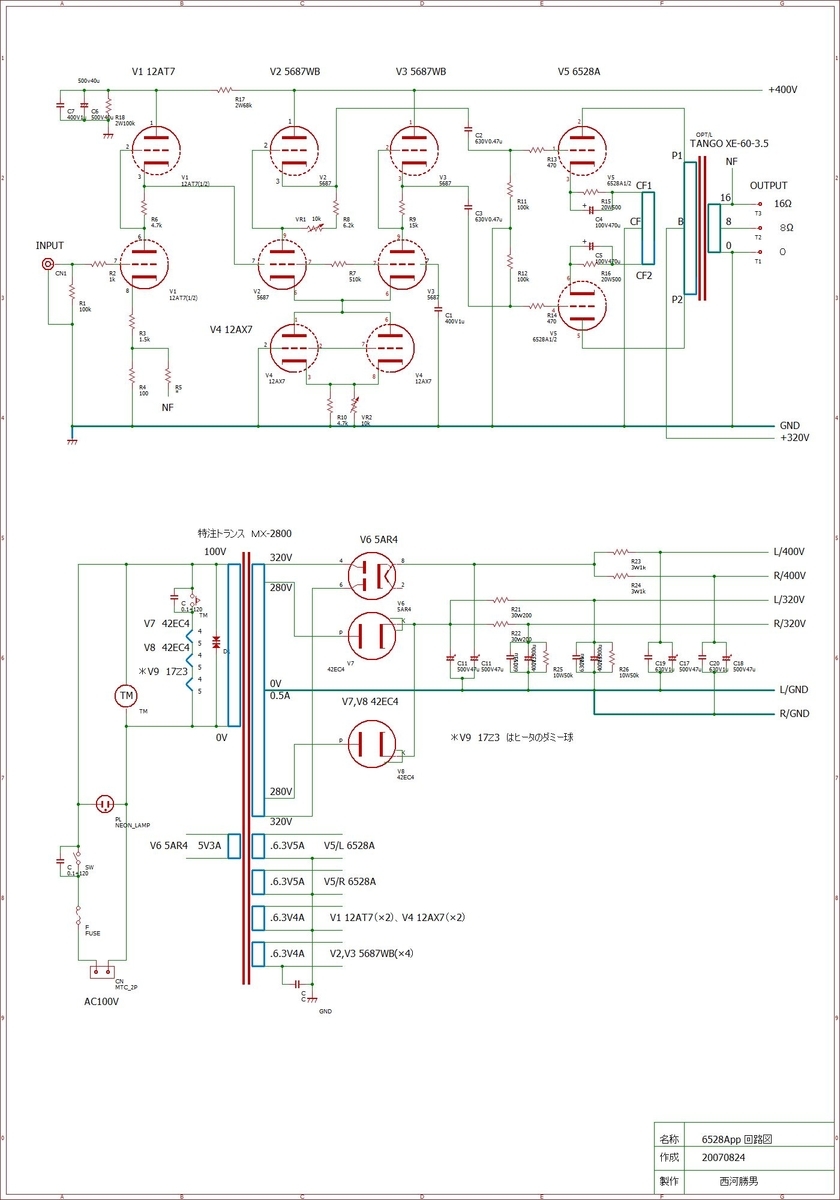

回路図：前回寄せ集め回路と書きましたが・・・
簡単に説明しますと
初段は12AT7によるSRPP、位相反転段はムラード型変形SRPP、
出力段は6528Aとしている。
OPTは TANGO XE60-3.5 を使っているが後に FW-50-3.5 に交換した。
電源部はできるだけ整流管という趣旨でダンパー管42EC4と5AR4を使っている。（17Z3はダミー、ダンパー管を沢山いただいたので活用している）
出力管のプレート電圧はタイマーで6528Aが十分温まってから42EC4で電圧の立ち上がりを緩やかにしている。
PTは特注品
(この回路時は後に作成したもので、トランスの書き方が今とは違いますのでご了解を)
出力管6528Aが2本、増幅段に8本、整流管4本を従えたへんてこな外観になった。
