Technics 20A 擬き　OTLアンプ「Ｍ-20A」(6)

順次組立、配線を進めます

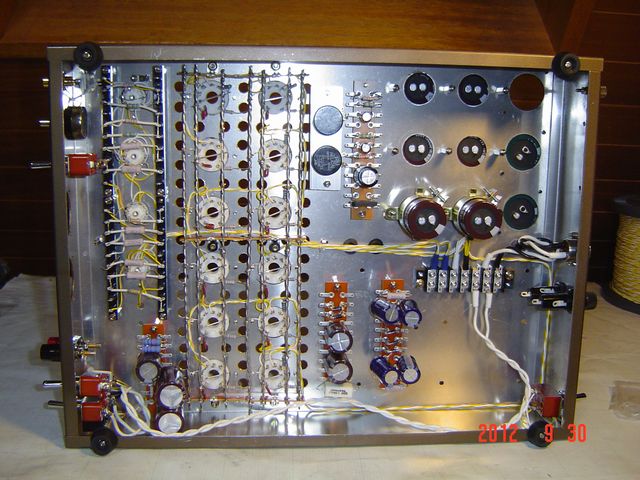

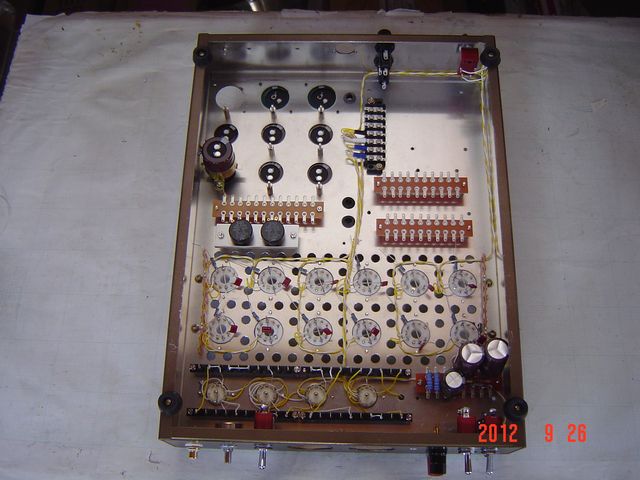

AC100Vヒータ配線には中継端子台を設け、三ブロックの25HX5ヒータ配線をここに、AC100V関係の配線はここにまとめます。

f:id:arunas001:20200710164405j:plain

f:id:arunas001:20200710164506j:plain

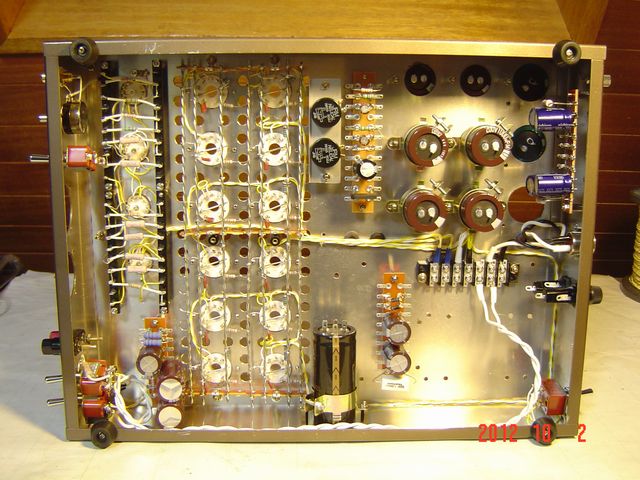

増幅段に使う電源フィルター用ケミコンはこの位置に変更しました。

f:id:arunas001:20200710164733j:plain

f:id:arunas001:20200710164759j:plain

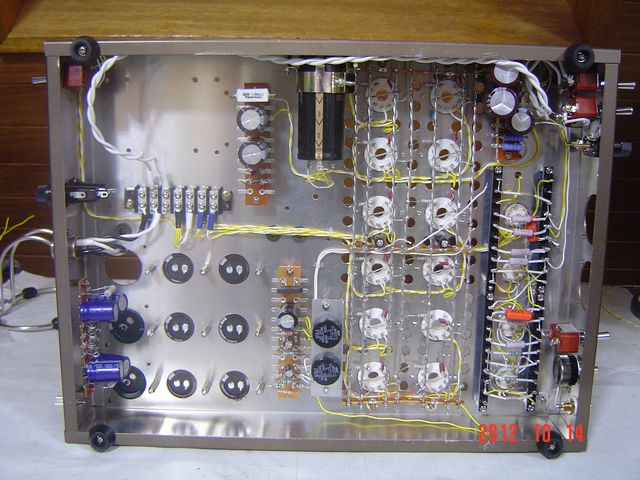

f:id:arunas001:20200710164838j:plain

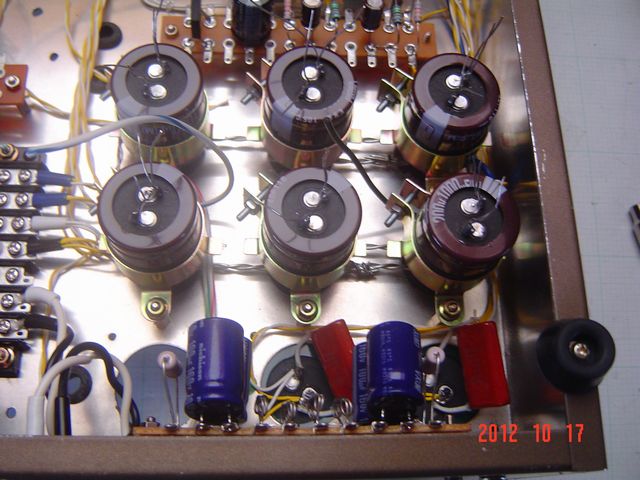

主電源部のケミコンもついて大分できてきました

主電源用ケミコンは200V1000uFをシャーシ上下に12個付けます。合計12000uF

f:id:arunas001:20200710164913j:plain

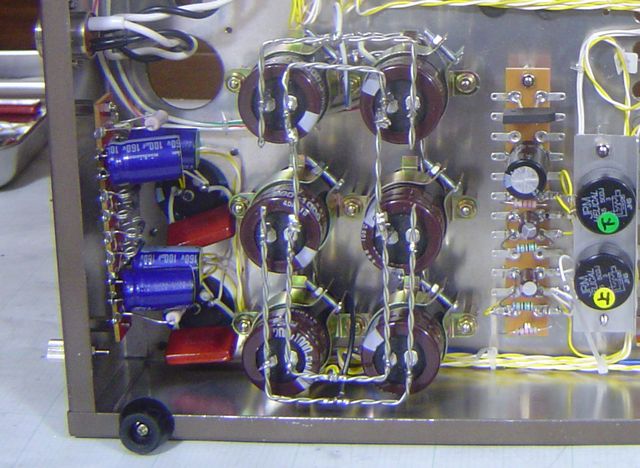

1.2の単線を2本捩ってケミコンをつなぎます

f:id:arunas001:20200710164942j:plain

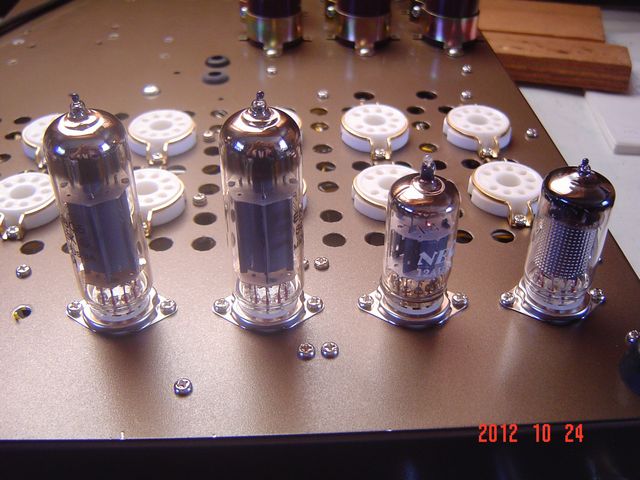

増幅段のヒータ点火テストをしてから、増幅段のCRを付けます

f:id:arunas001:20200710165014j:plain

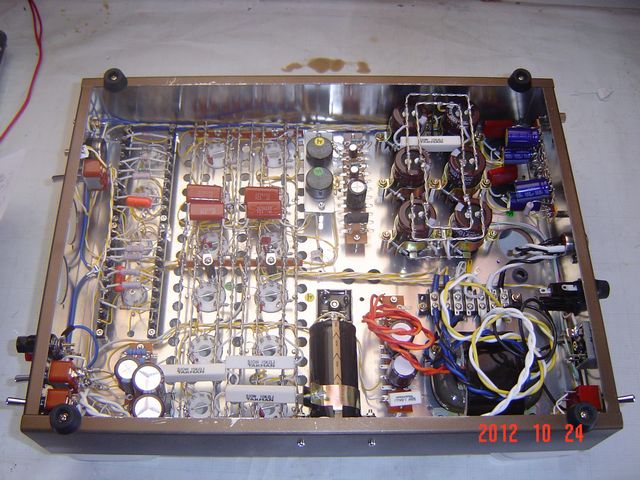

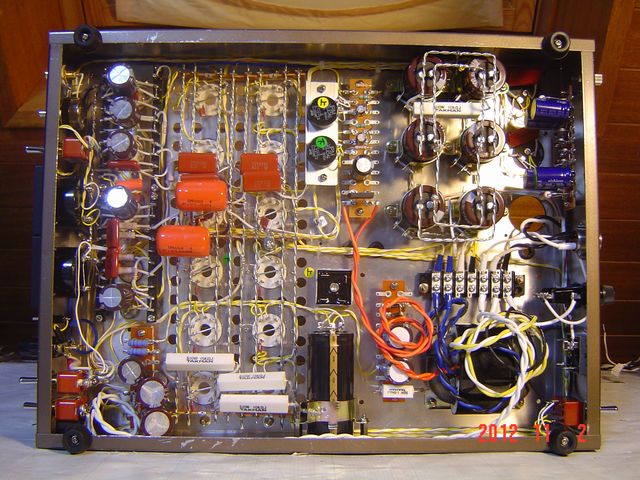

子亀のヒータトランスをシャーシ内側に付けます

f:id:arunas001:20200710165037j:plain

f:id:arunas001:20200710165111j:plain

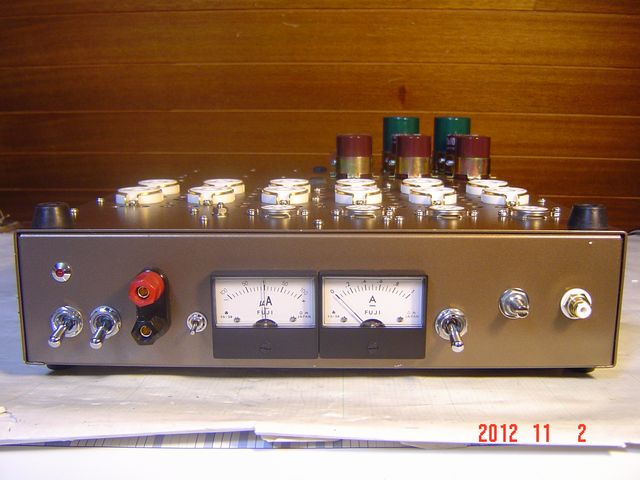

前面なこんな感じに

f:id:arunas001:20200710165133j:plain

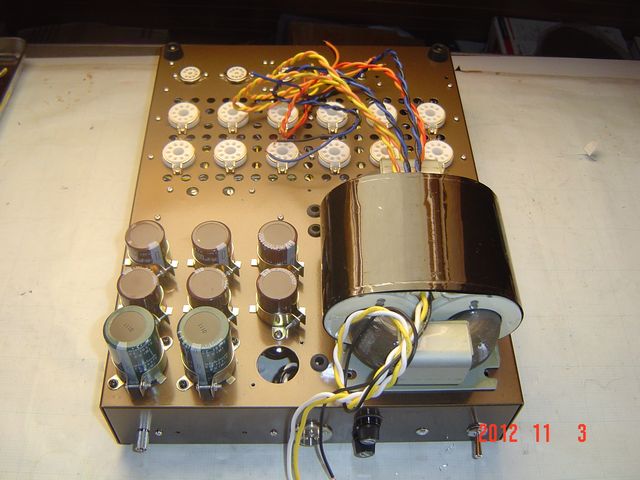

組み立ても最終段階です。親亀主電源トランスを取り付けます、

f:id:arunas001:20200710165209j:plain

最後の写真日付は11月3日ですね、始めてから約４か月です
