4P55シングルアンプ

どうしも気になっていた真空管「4P55」をつかえるように、4D32seを改造することにしました。

この二つの球の電気的特性は良く似ているので、回路定数はそのままでも、なんとかなりそうなので、既製作の4D32seを改造することにしました。

物理的には、ソケットが大きいので、このままでは取り替え出来ません。それで、25mmスペーサーのゲタを履かせて取り付けました。



セラミックソケット

上:4P55用、中:4D32/6C33C用、下:GM70用

f:id:arunas001:20200922182328j:image



球の大きさ 左:4P55 右:4D32

f:id:arunas001:20200922183102j:image



改造前 4D32se

f:id:arunas001:20200922182737j:image



改造検討中

ソケット穴を拡張するのは大変なので、スペーサで下駄をはかせて取り付け

f:id:arunas001:20200922183155j:image



改造開始、R側から改造します。

f:id:arunas001:20200922183346j:image

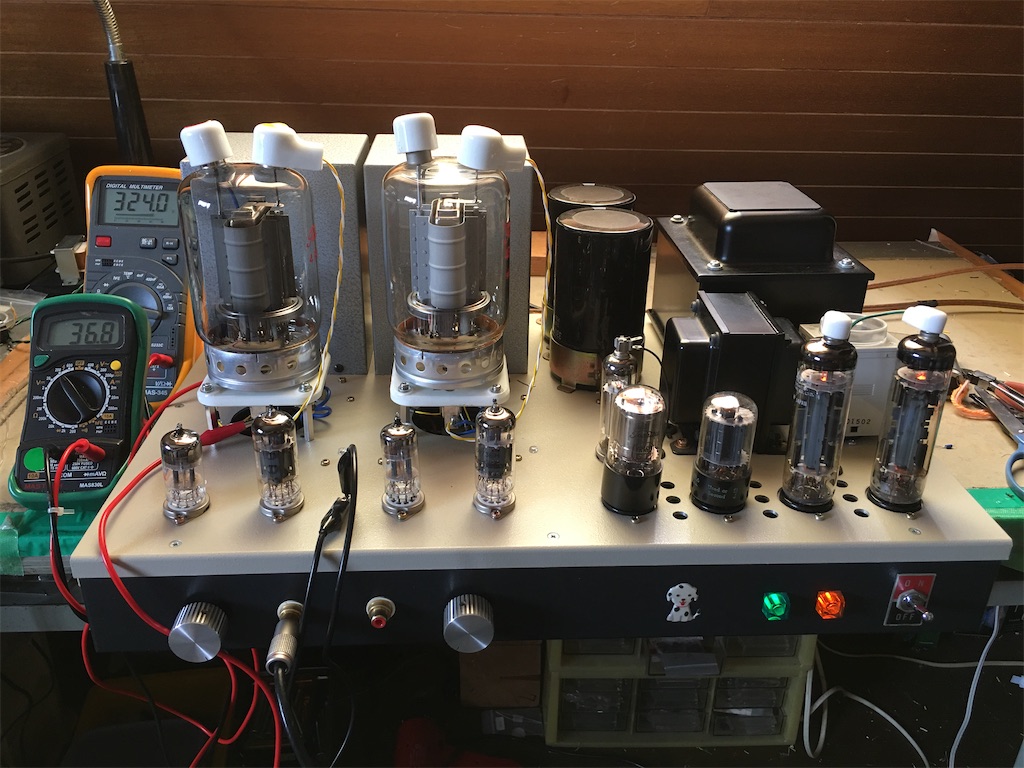

結果、テストしてうまくいけそうなのでL側も改造します。

f:id:arunas001:20200922183716j:image



電圧配分は4D32と同じままに

f:id:arunas001:20200922183807j:image
