6C41Cppの修復(2)




6C41Cppの修復(2)

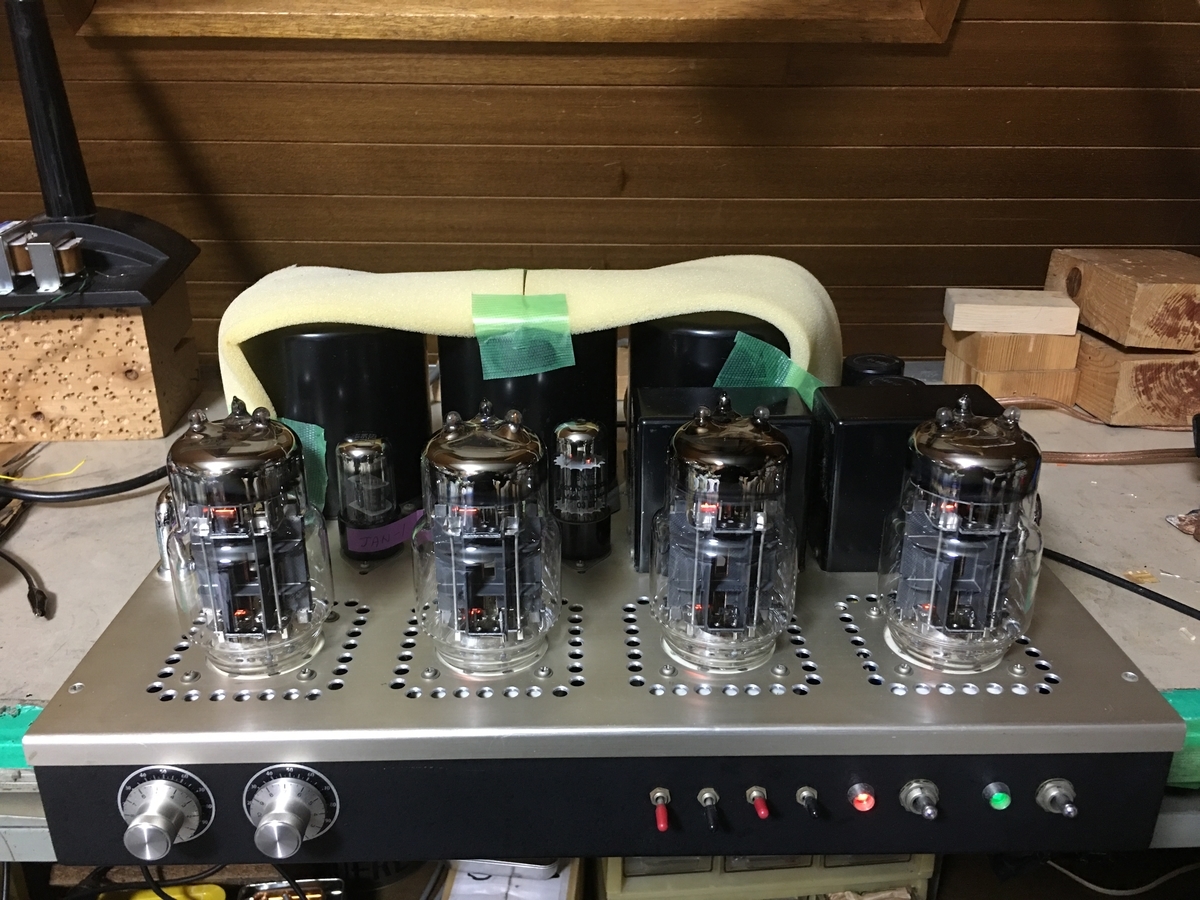

写真:(1/2)6C33C で動作確認しています

ヒータが片側しか点灯していない



f:id:arunas001:20210103084555j:plain

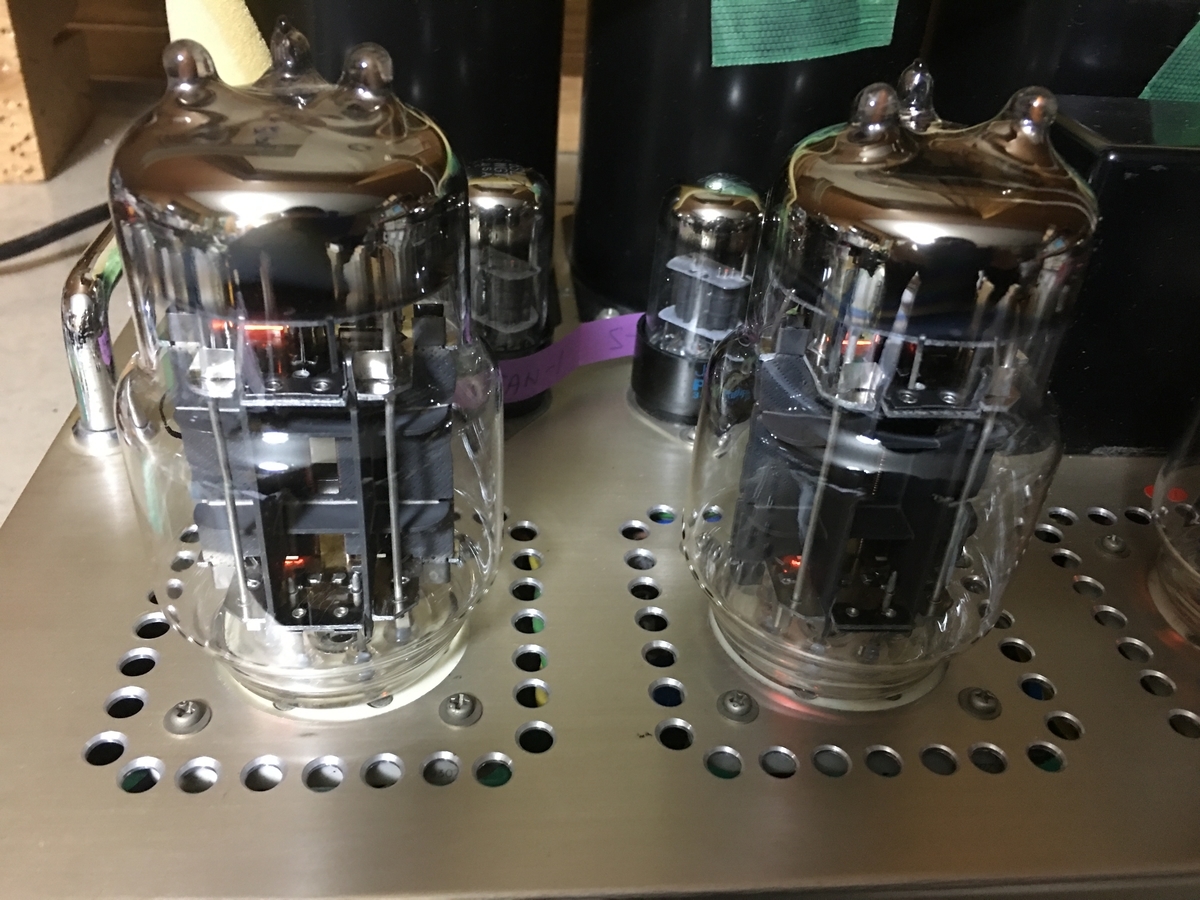

写真:片側ヒータ点灯では片肺飛行のような感じ

f:id:arunas001:20210103084138j:plain

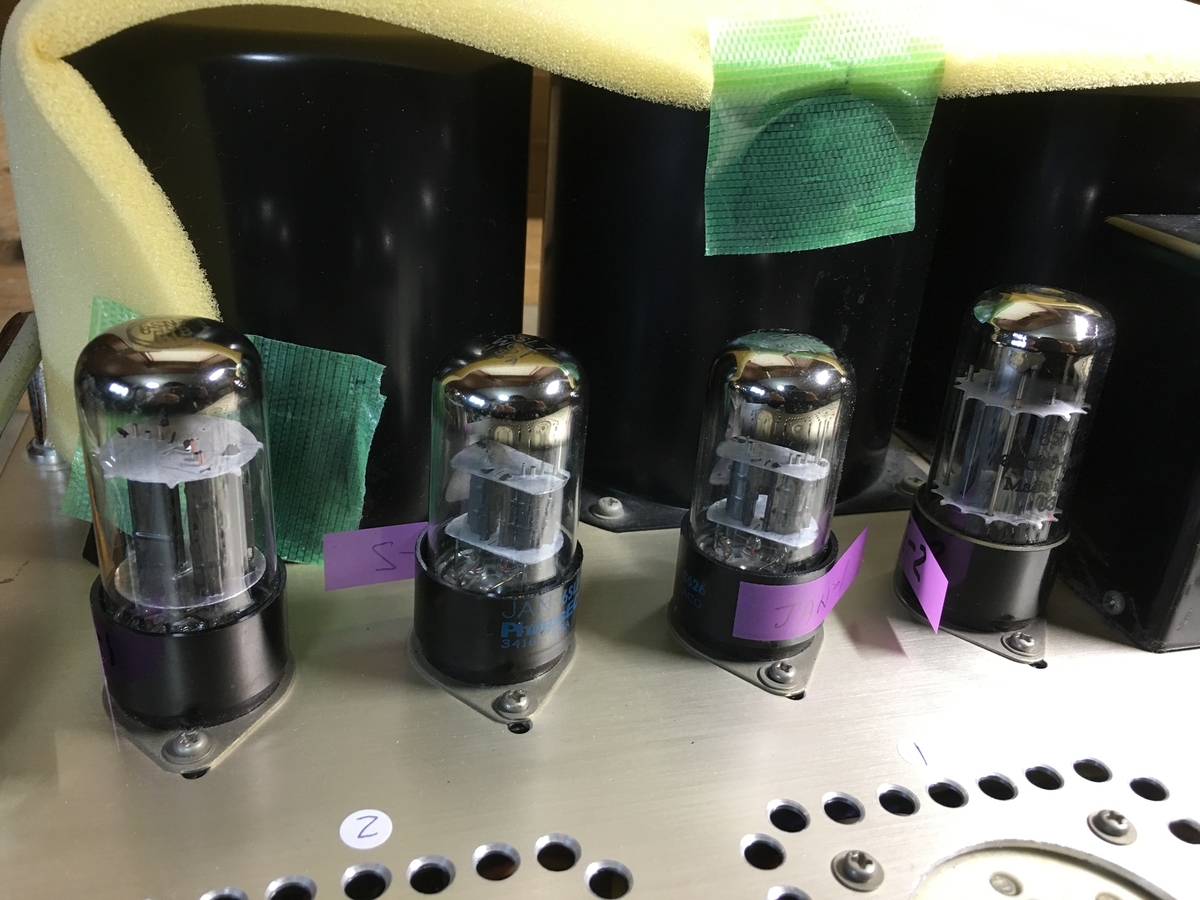

 写真:増幅段は6SL7→6SN7にしてテスト中

f:id:arunas001:20210103084328j:plain

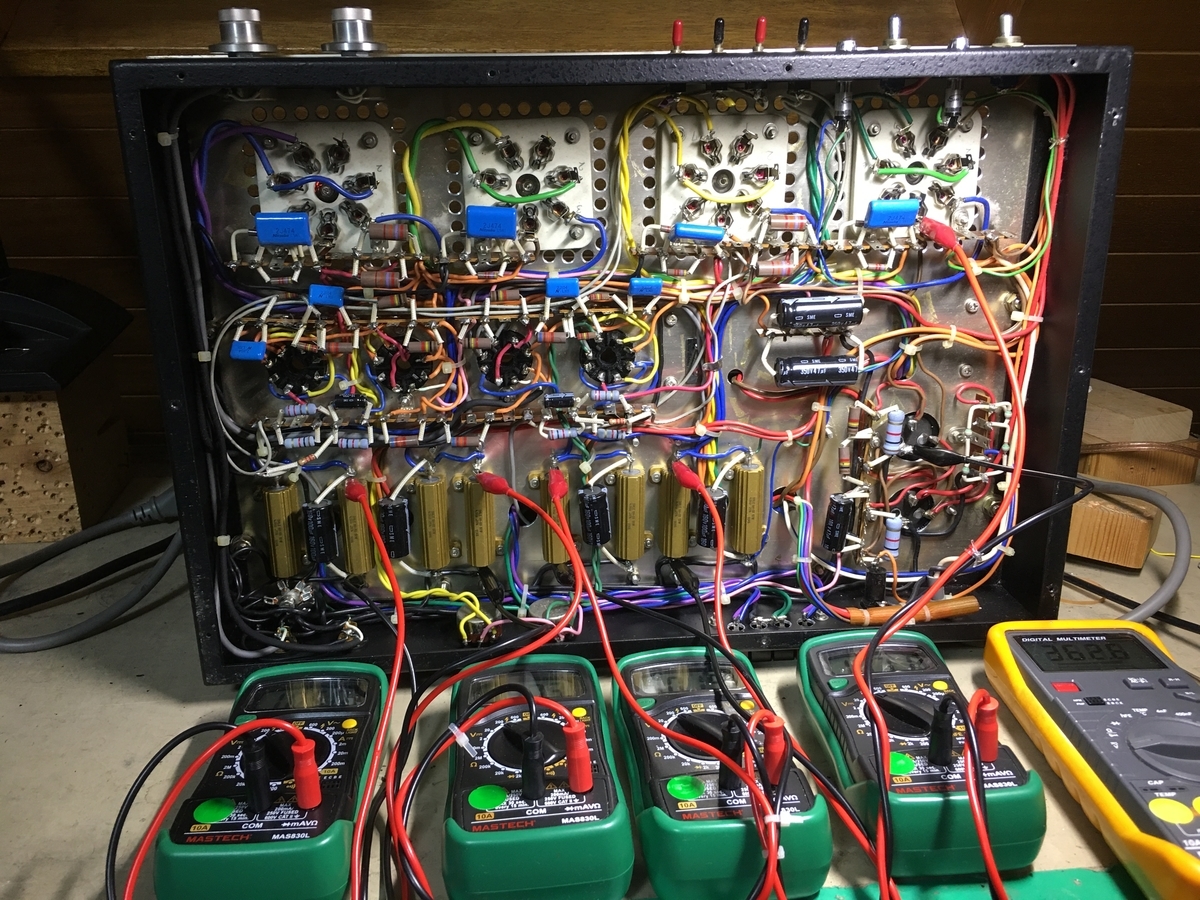

写真:テスターを動員して4本の6C33Cのカソード電圧を監視

f:id:arunas001:20210103084907j:plain

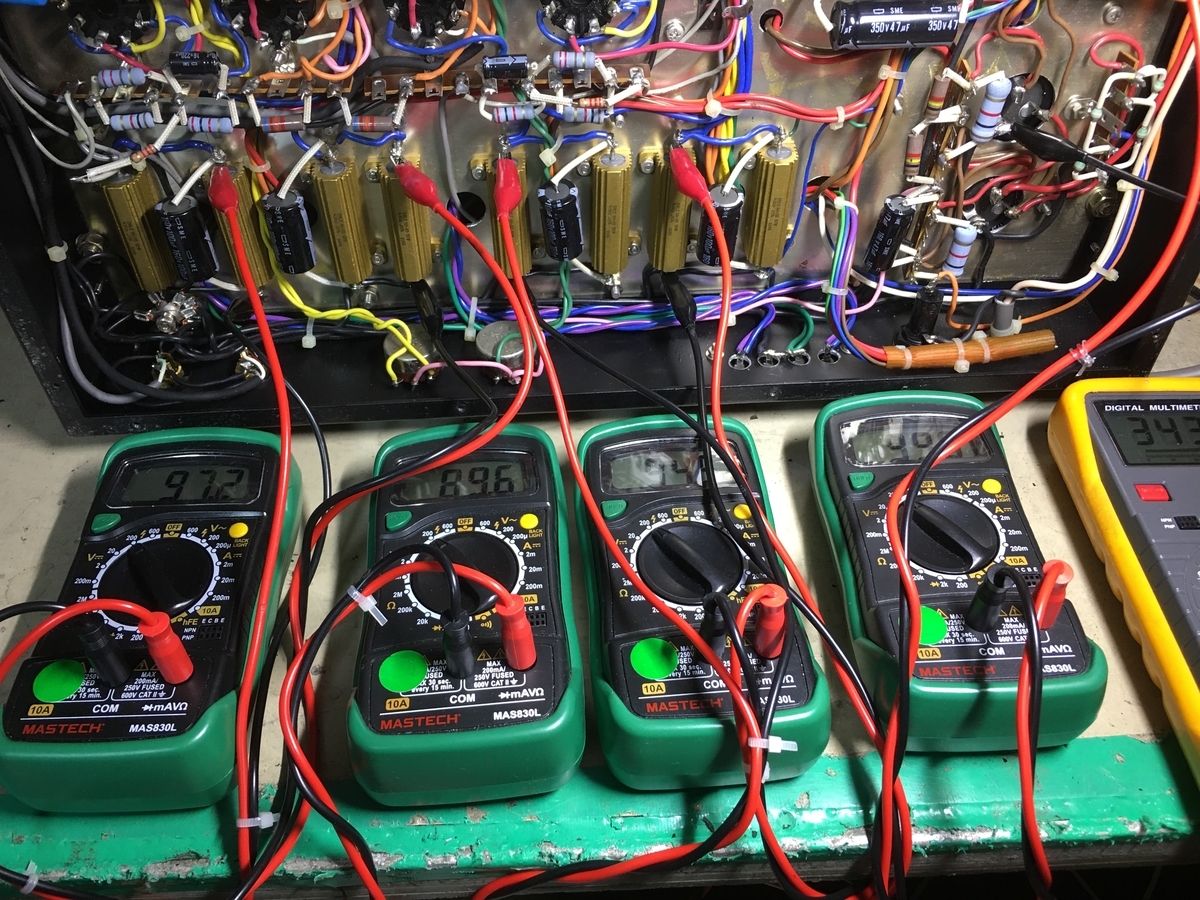

写真:自己バイアス動作のため4本のカソード電圧を確認している

f:id:arunas001:20210103085015j:plain



なんとか動作確認ができました



しかし、テストしている内に(1/2)6C33Cではもったいない気がして

(1/2)633C=6C41Cと考えて6C41Cに交換してみました(ヒータ配線を変更)

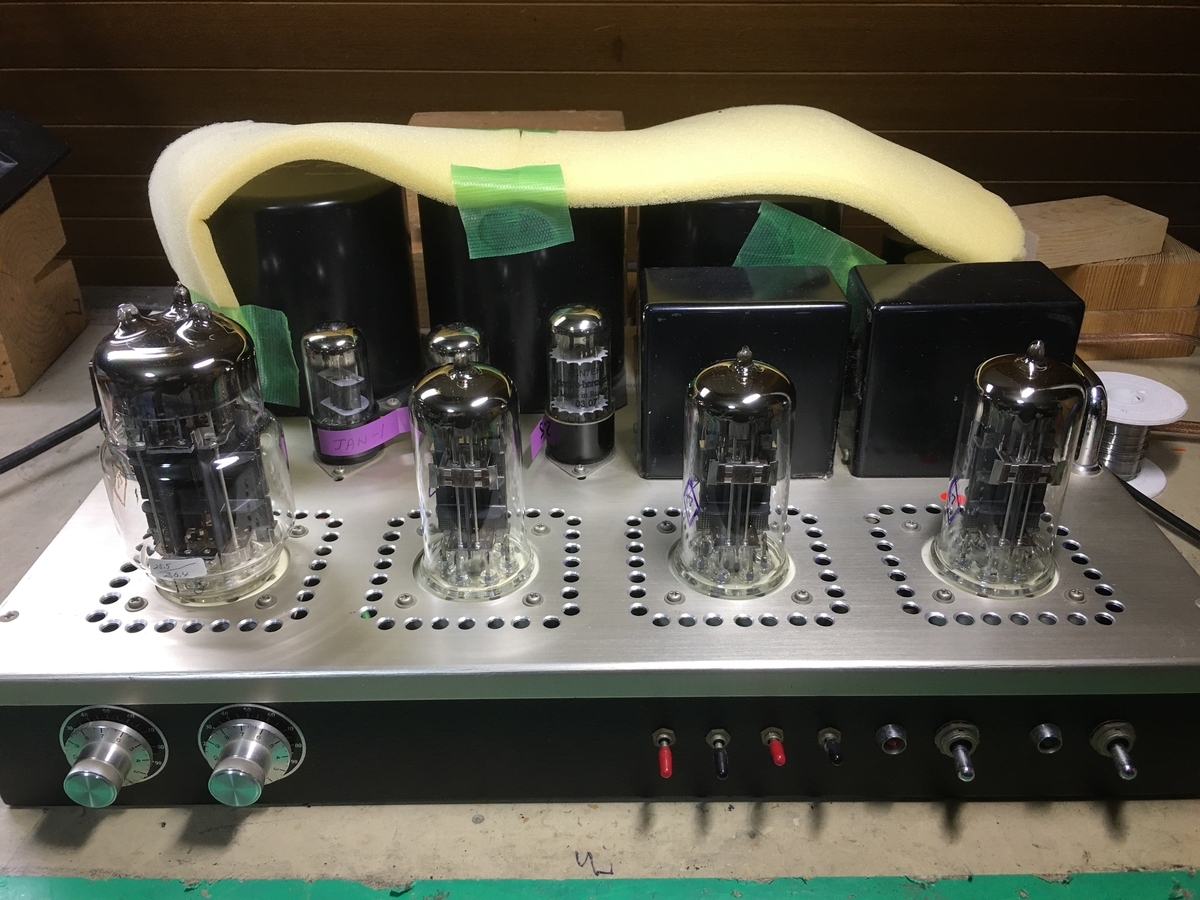

写真:6C33C(左)と6C41C(右3本)の姿、かなり大きさが違う

f:id:arunas001:20210103085401j:plain





ほぼ(1/2)6C33C=6C41Cと同じように使えることを確認

この後このアンプは「6C41Cpp」と変えることにしました。

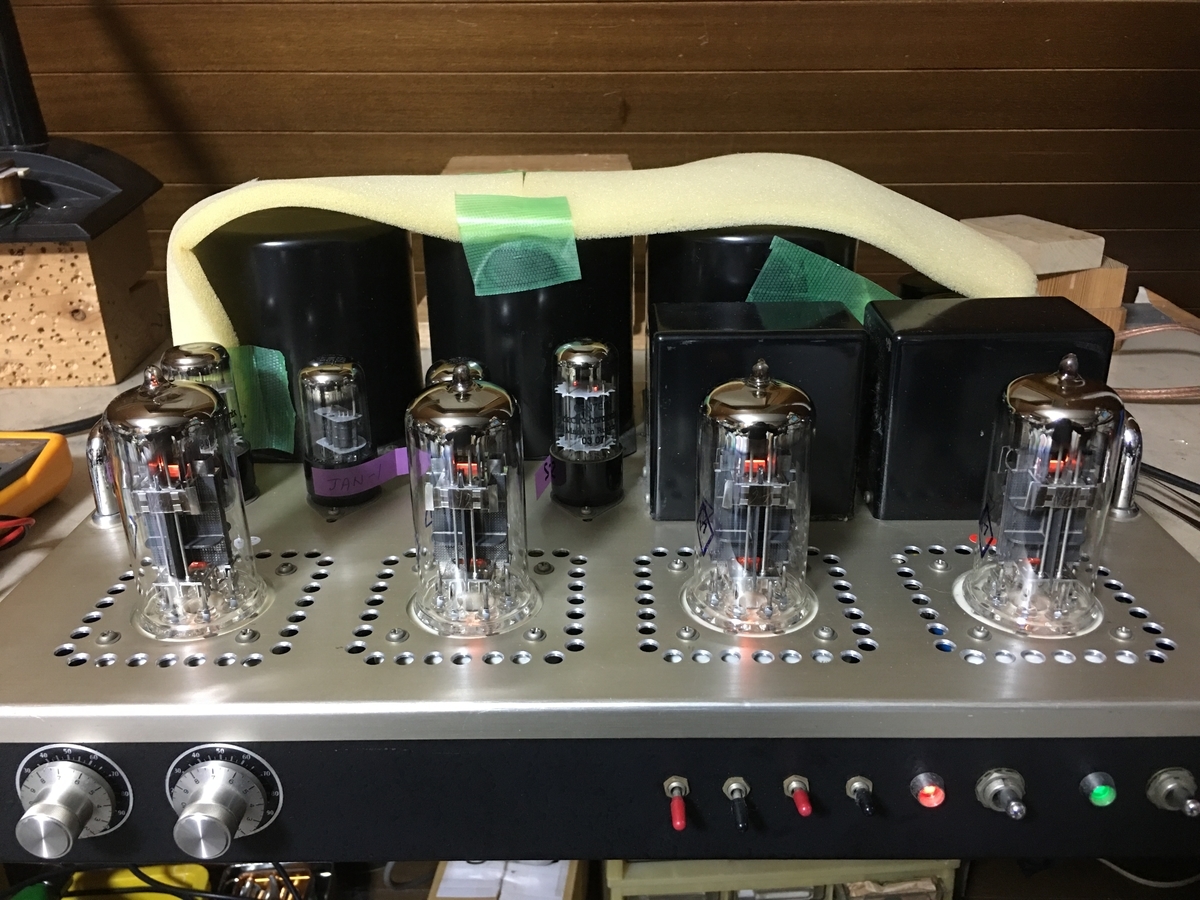

写真:6C41Cでテスト中

f:id:arunas001:20210103090102j:plain
