6C41Cppの修復（3）
回路図が無いと話が分かりにくいと思いますので、現物から拾った回路図を掲載します
ただし、拾い間違いがあるかもしれませんがご了解ください

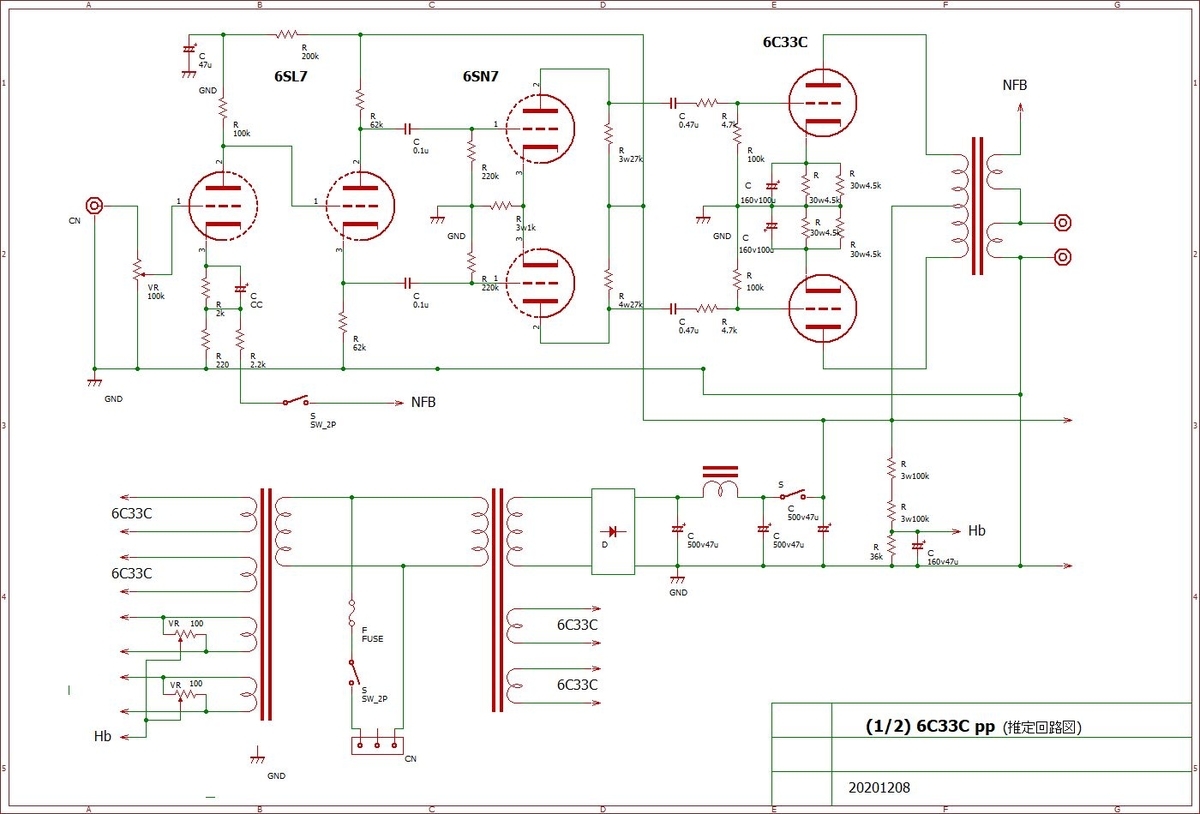

図：最初に拾った回路図（増幅段の球は想定です）

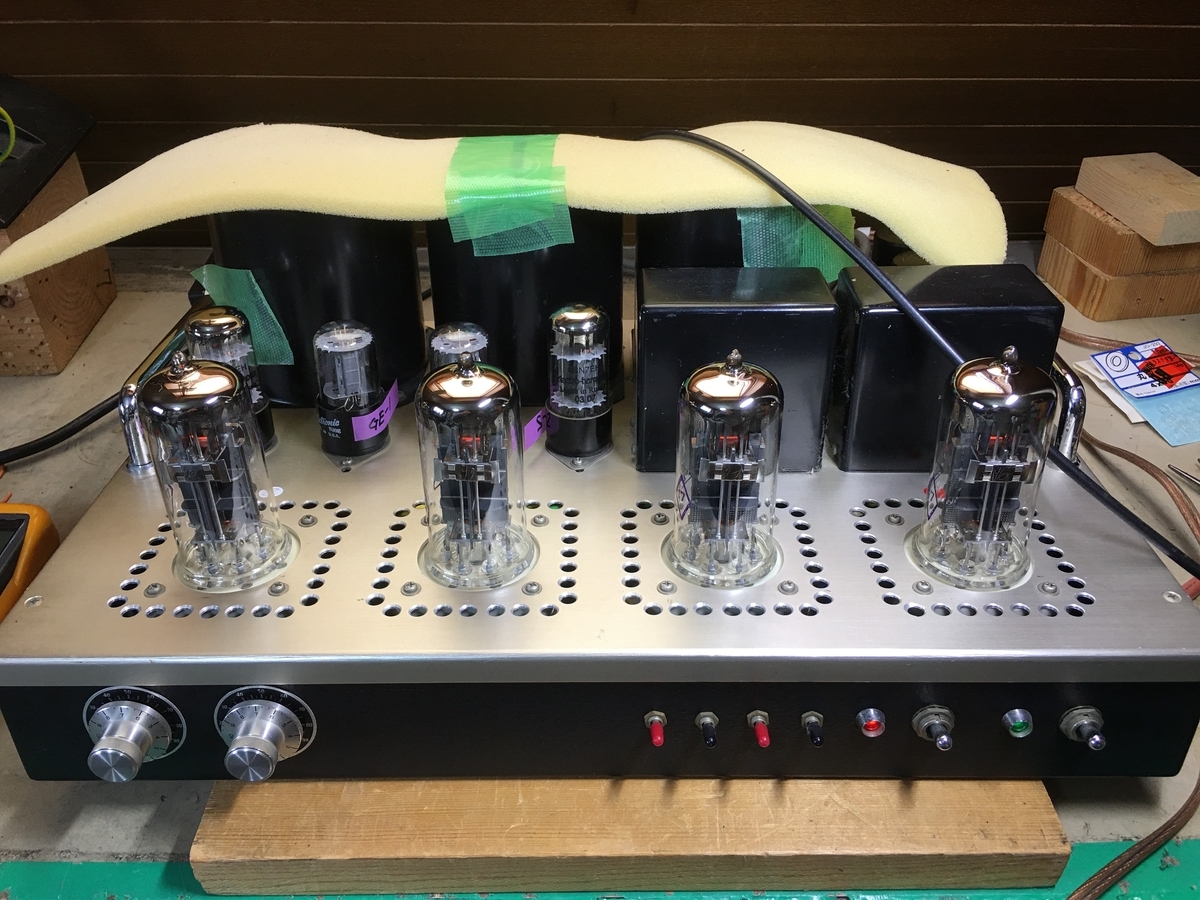

写真：この後(1/2)6C33Cを6C41Cに変更しました。

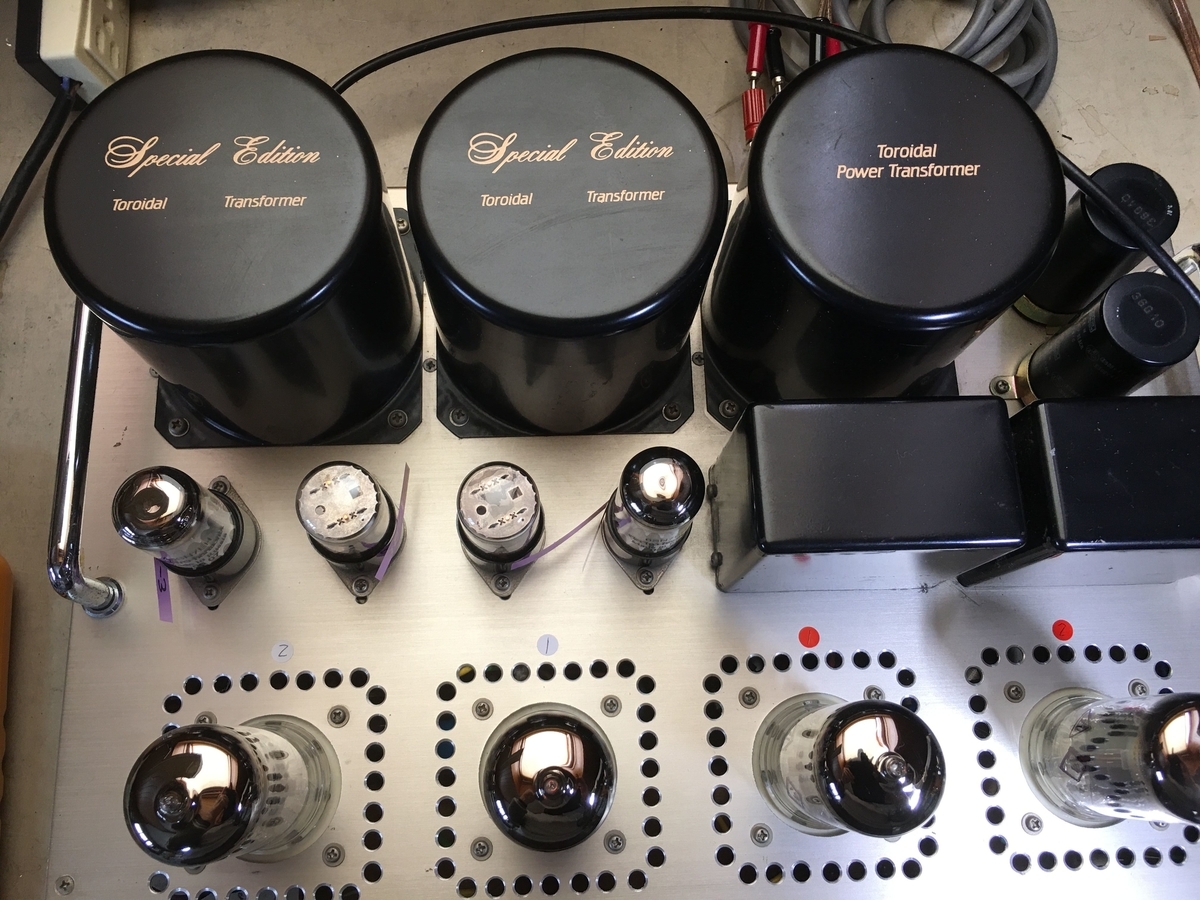

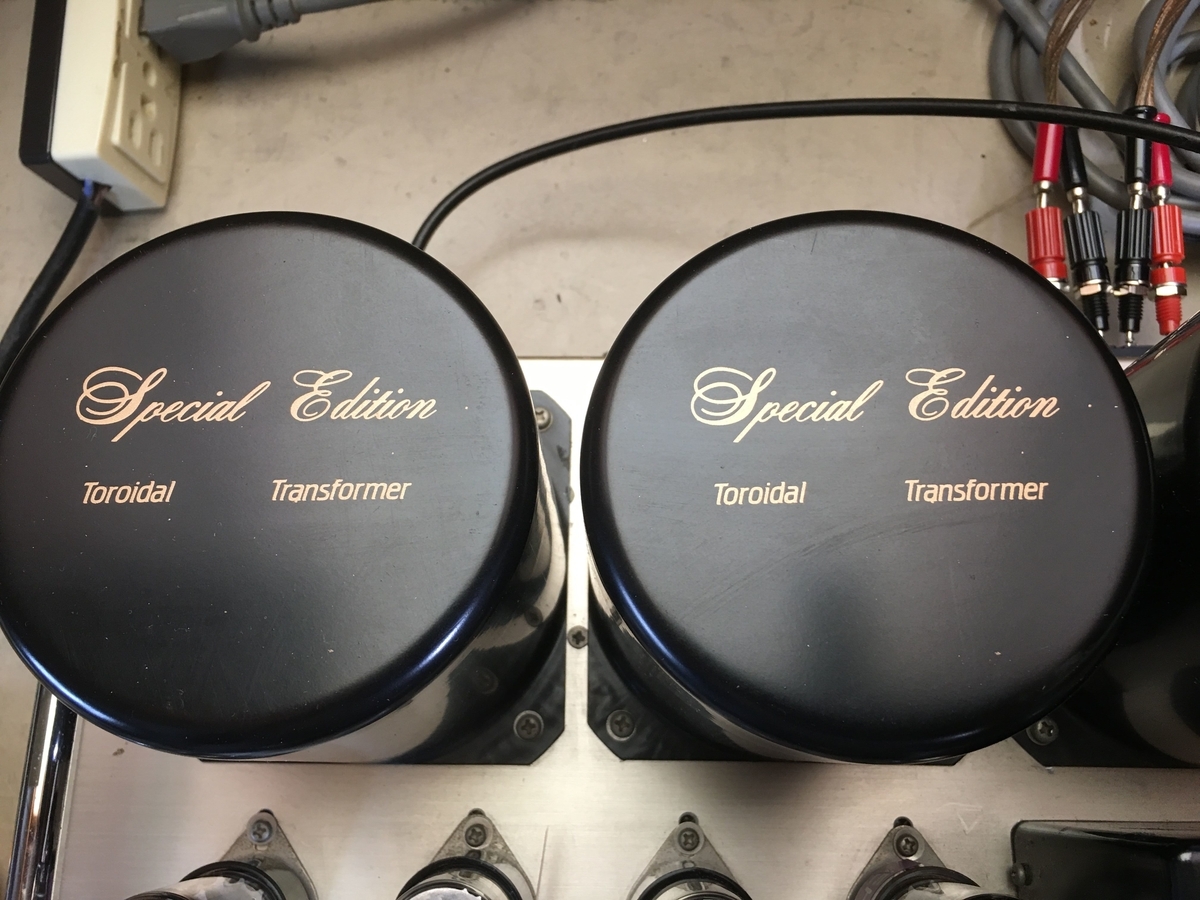

写真：トランス：トランスはトロイダル型、メーカは不明
写真：OPT

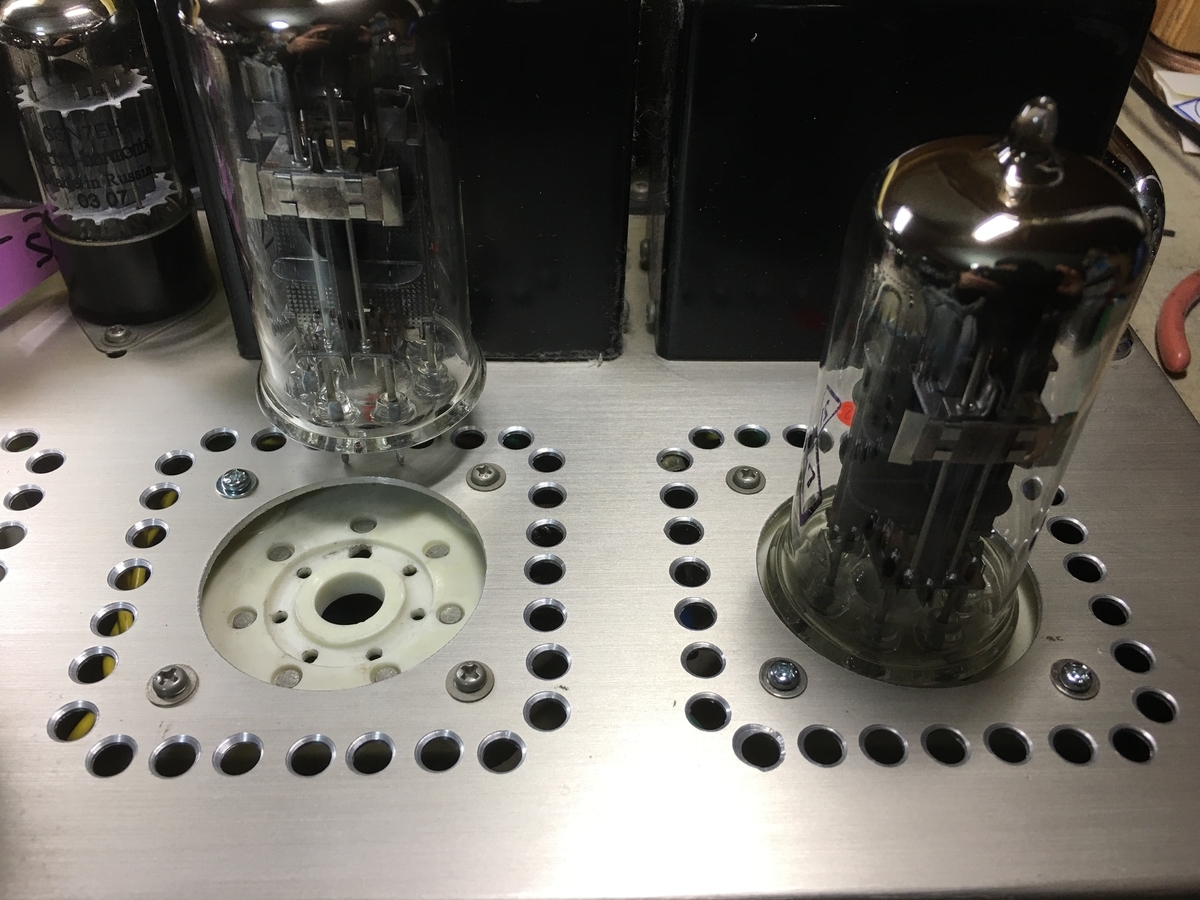

写真：6C41Cに変更するにあたって、ソケットをシャーシから5mm沈めて取り付ける
これで通風がかなり改善されるはず

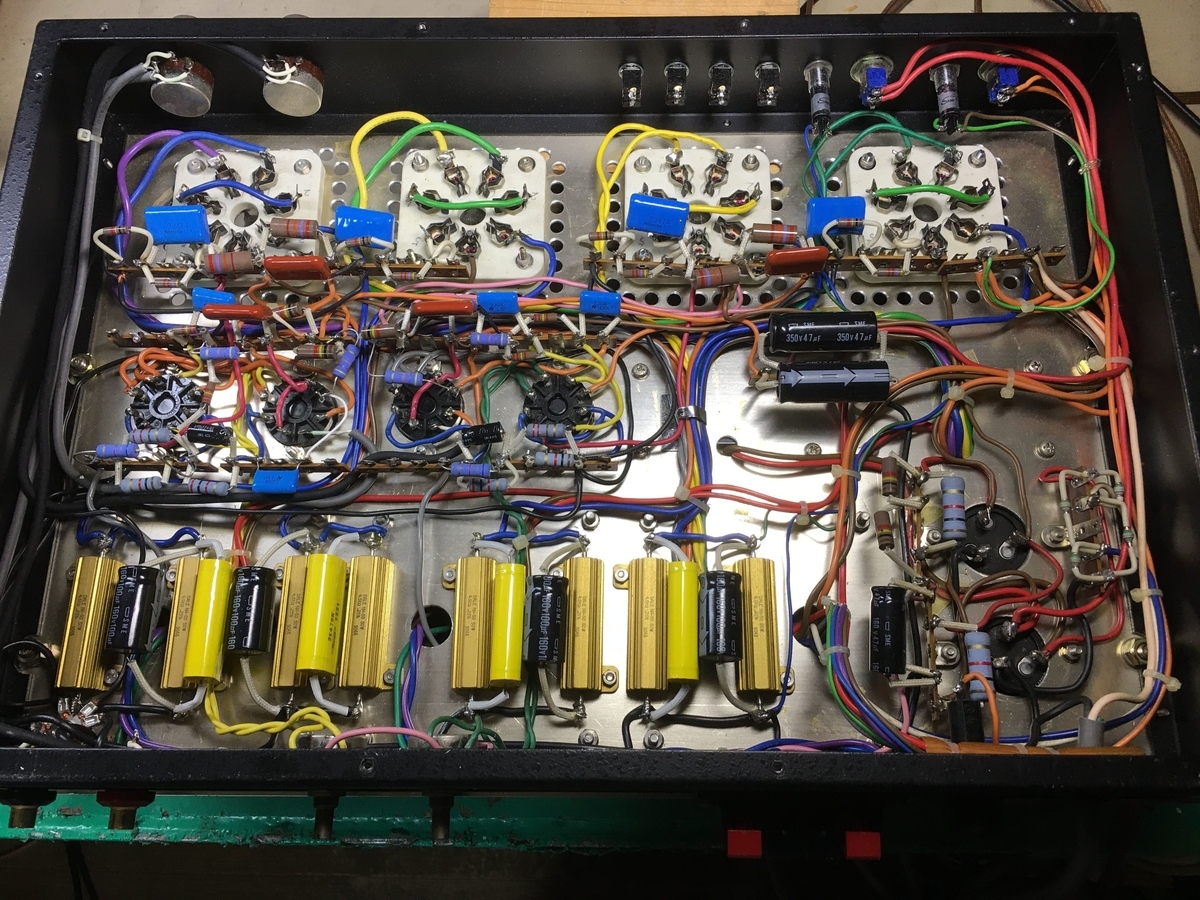

写真：6C41Cカソードバイアス抵抗にフィルムコンデンサー250V2.2uF（黄色いコンデンサー）を取り付ける、ケミコンは既についていたもの、6C41Cに交換するためヒータ配線など一部配線変更をする
ざっと特性測定して、増幅段の6SL7を6SN7に変更、これで調子よくなった
最大出力は約10Wとなった。

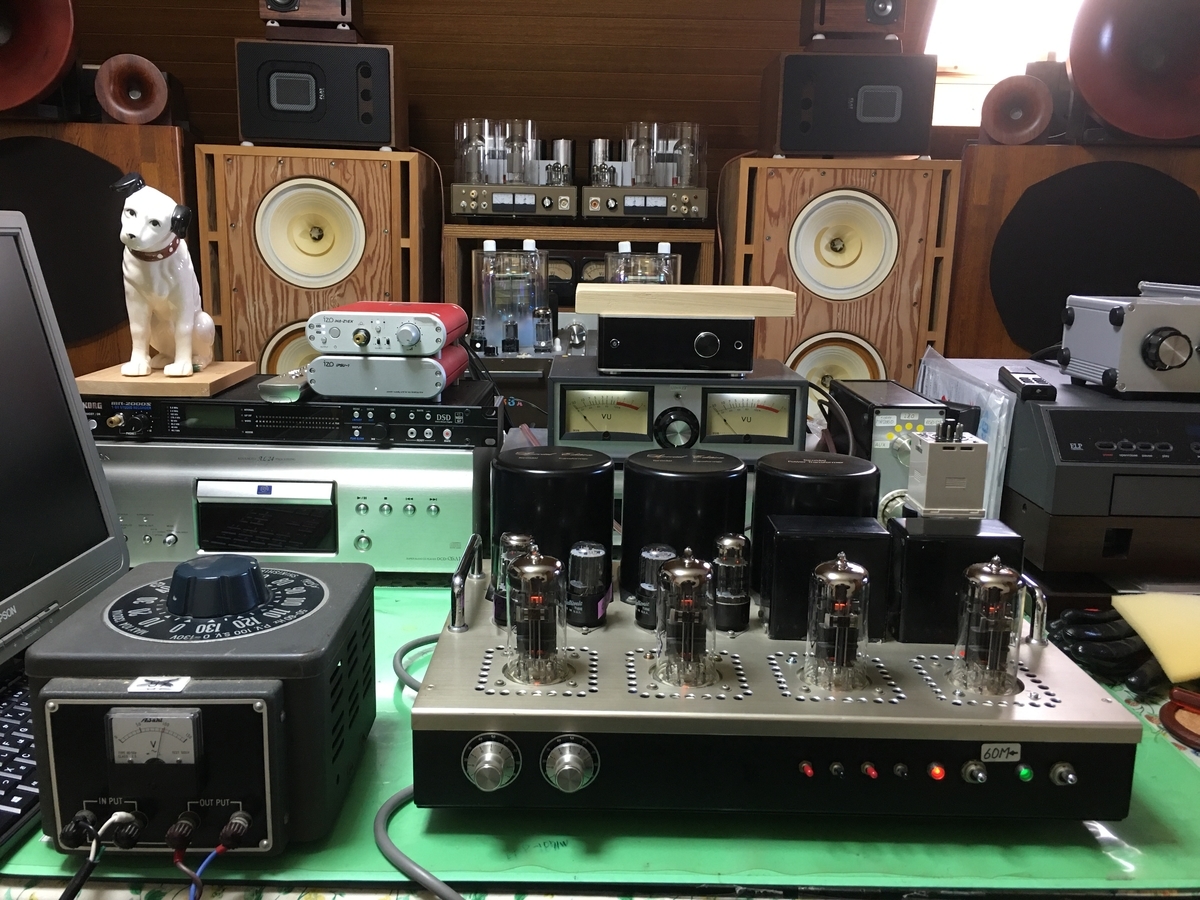

ここで一先ず音を聞いてみようと再生ラインに繋いで試聴しました。
順調に音楽を奏でてたのにこの後とんでもないことに！
