古いLUXKIT A3500 の修復(2)

古いLUXKIT A3500 の修復(2)



写真:昨日(2/25)までできたところ

線を這わすところは9割方できました



f:id:arunas001:20210226072341j:plain

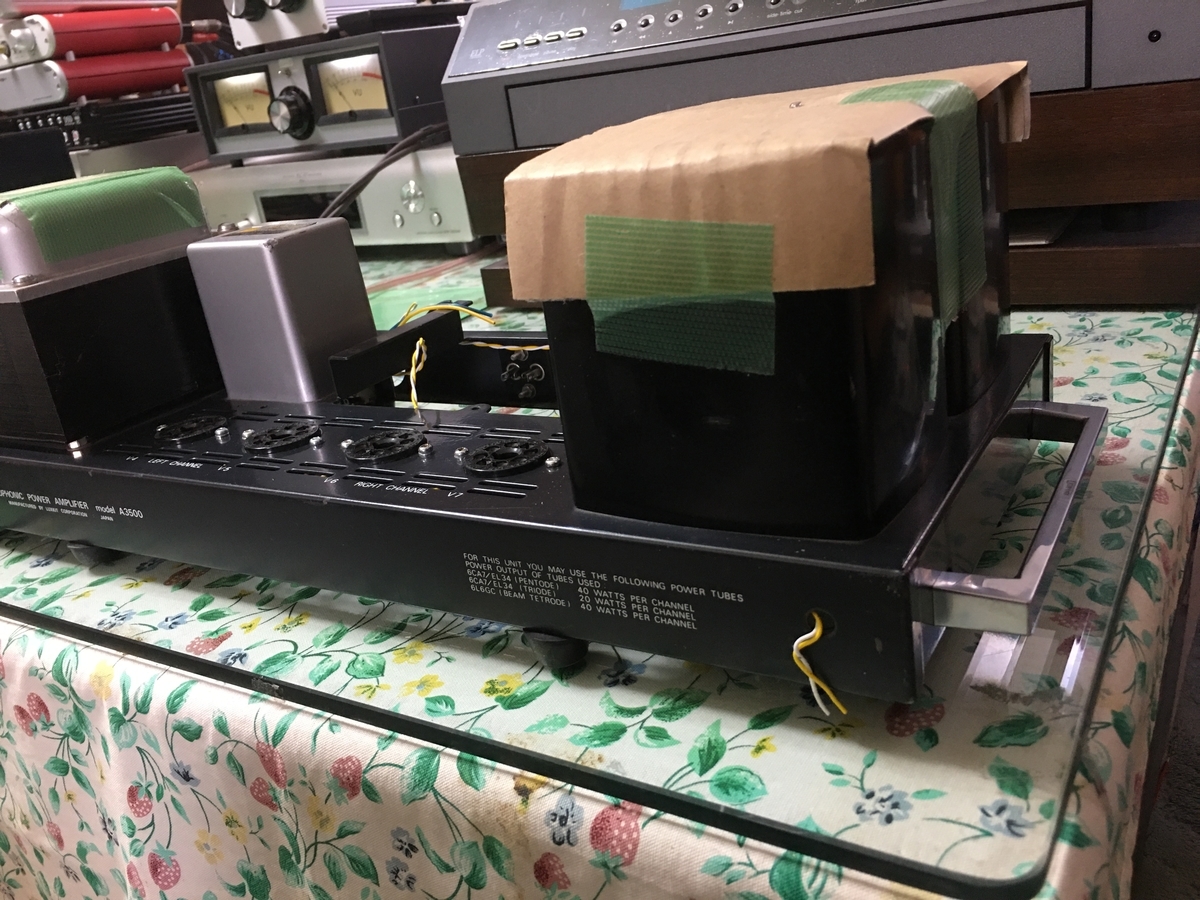

写真:シャーシの両側に取っ手を付け

このアンプには底板もカバーもついていないので両側に取っ手を取り付けて作業がしやすくなりました

f:id:arunas001:20210226072020j:plain

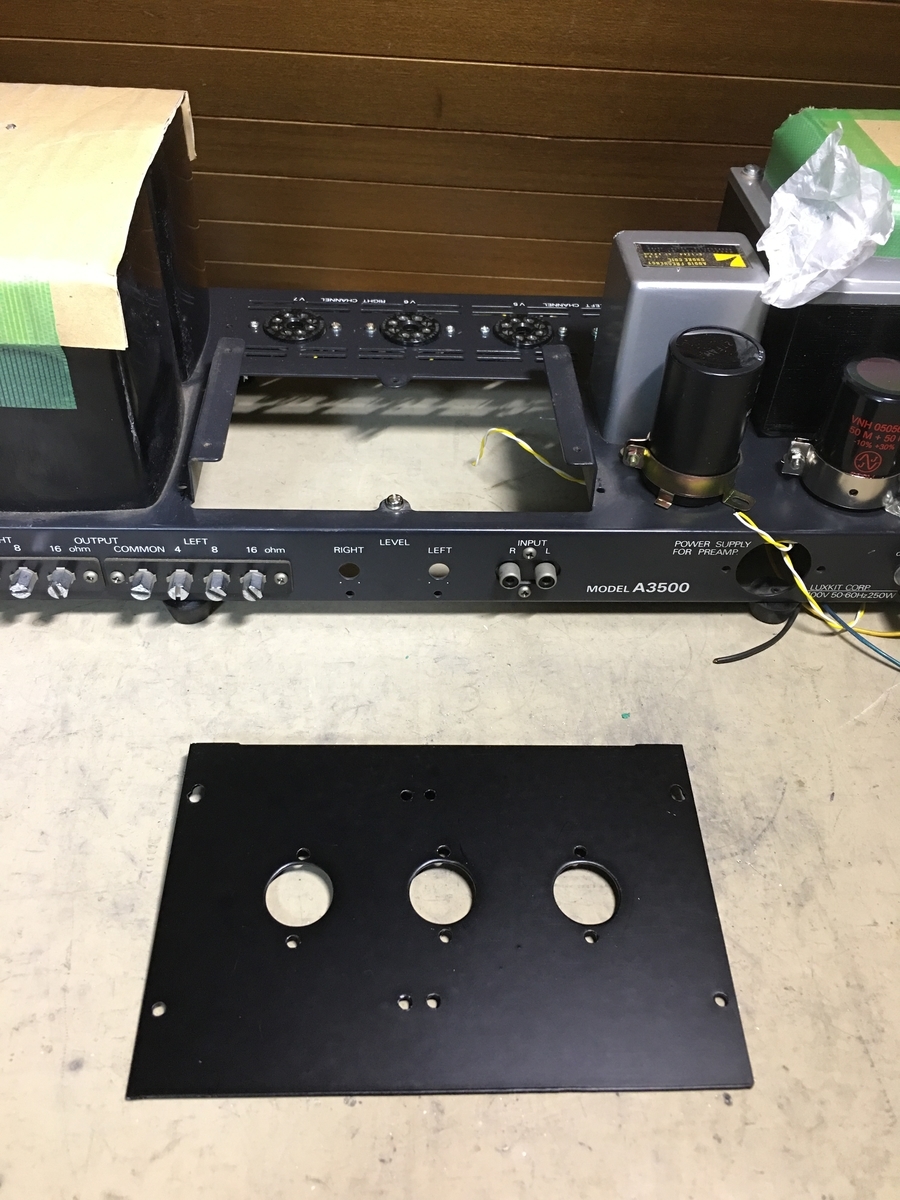

写真:サブシャーシ

プリント基板部がもともとついてなかったのでサブシャーシを作り塗装しました。ここへ増幅回路を組みこみます

f:id:arunas001:20210226072059j:plain

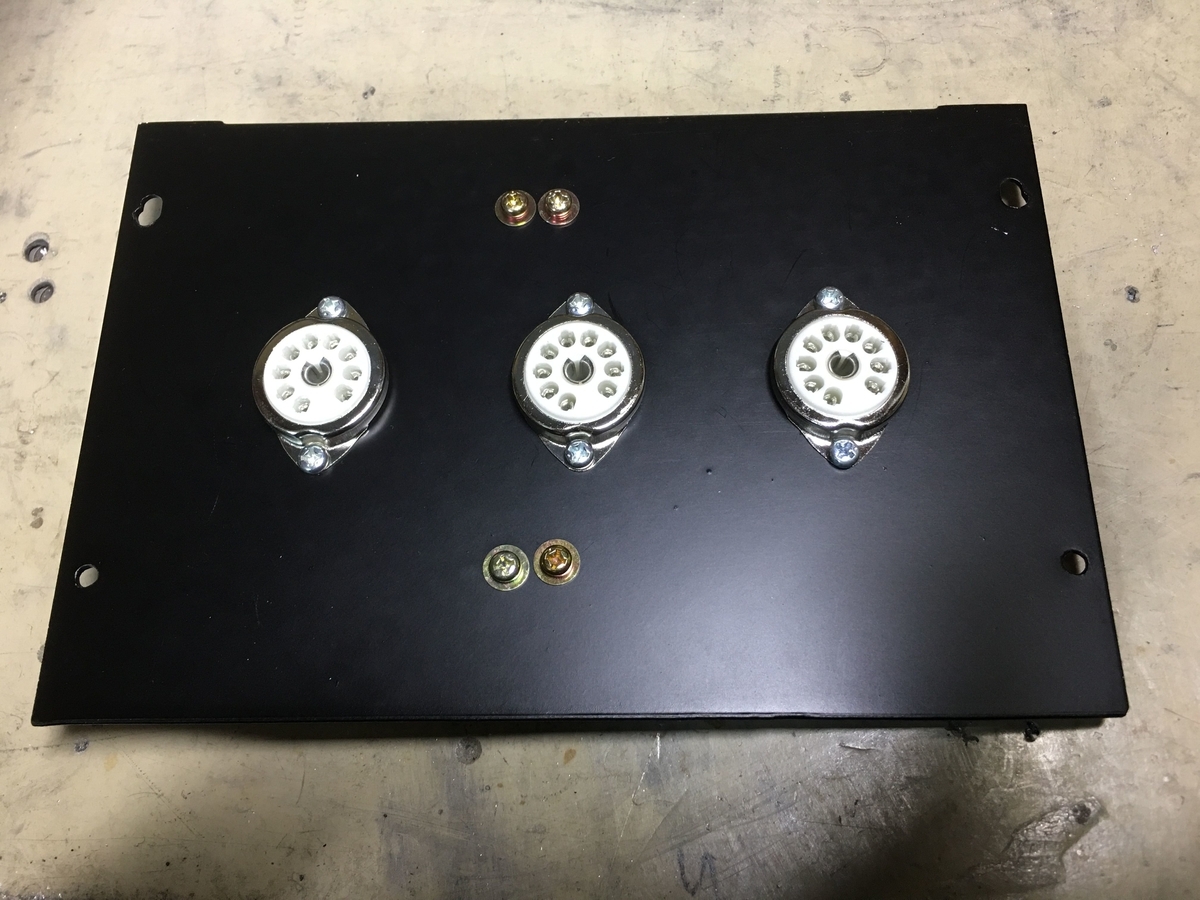

9ピンソケットを取り付け

f:id:arunas001:20210226072146j:plain

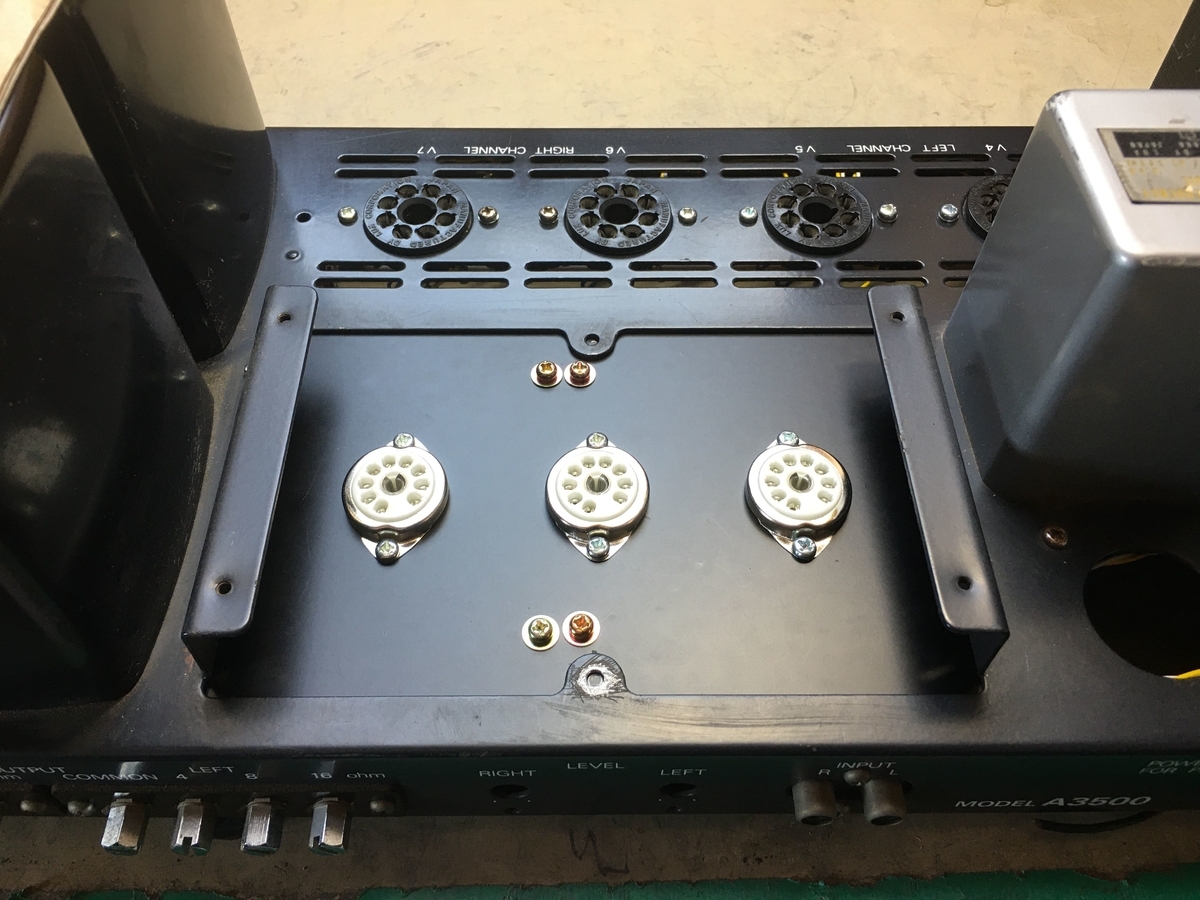

シャーシに仮取り付け、一点アースとなるところはシャーシの塗装をはがし4mmタップを立てて確実にシャーシアースになるようにしますf:id:arunas001:20210226072228j:plain



カバーと穴位置もぴったしです

f:id:arunas001:20210226072300j:plain



写真:昨日できたところまで

f:id:arunas001:20210226072341j:plain


このあとはCR部品を買わないと進みません

近畿の緊急事態が解除されれば大阪日本橋へ買い出しに行こう
