古いLUXKIT A3500 の修復(6)

古いLUXKIT A3500 の修復(6)



スベトラーナ製EL34に取り替え

松下はベースが黒色

f:id:arunas001:20210309232554j:plain

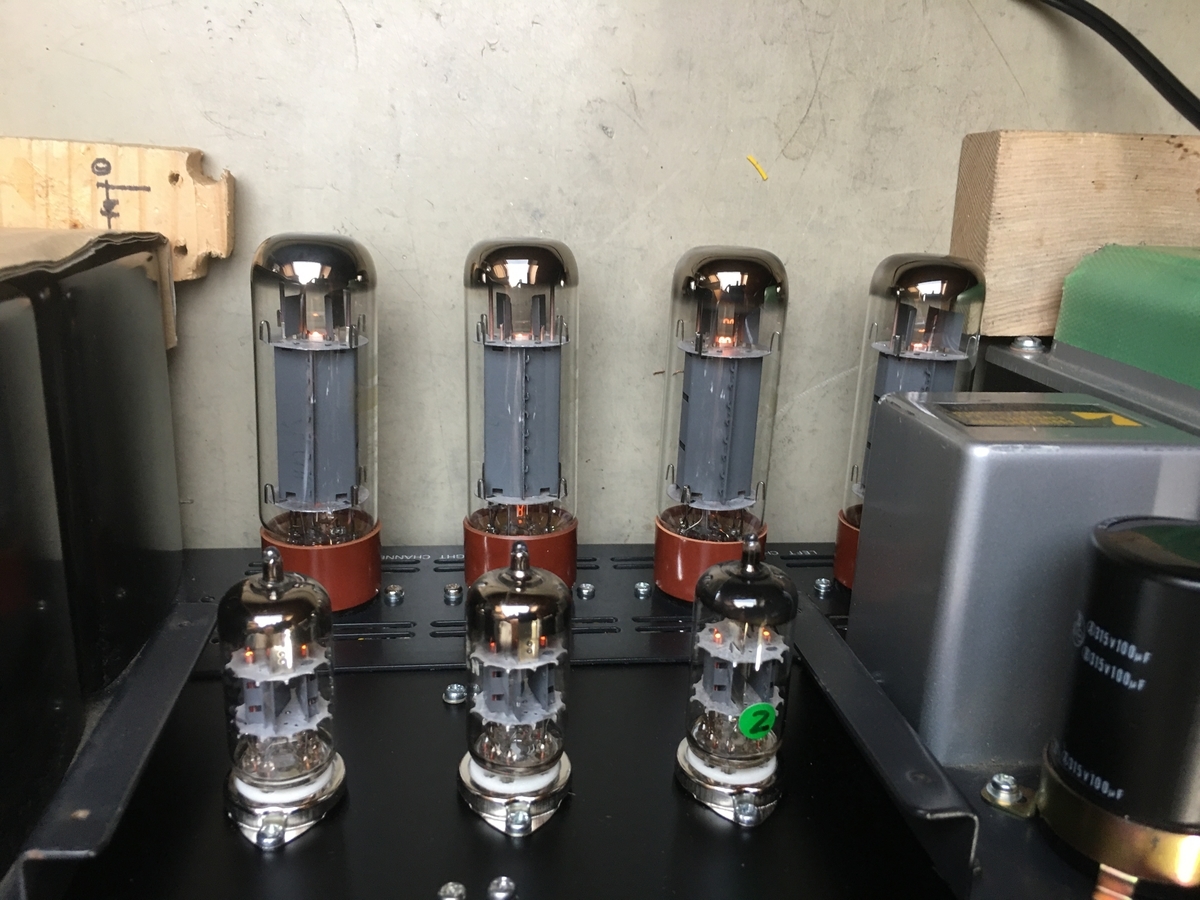

スベトラーナはベース茶色

f:id:arunas001:20210309232647j:plain

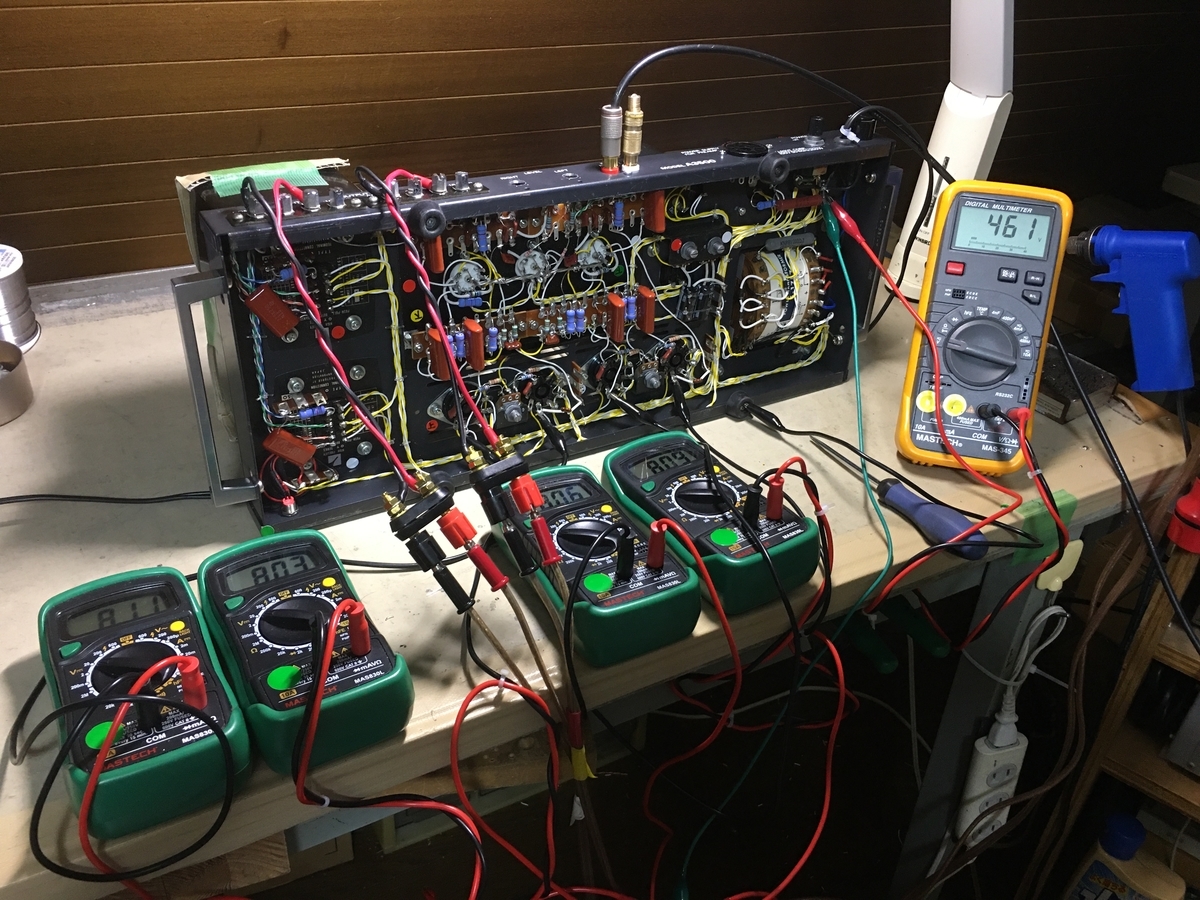

出力管EL34のDCバランスを再調整を始める

f:id:arunas001:20210309232720j:plain

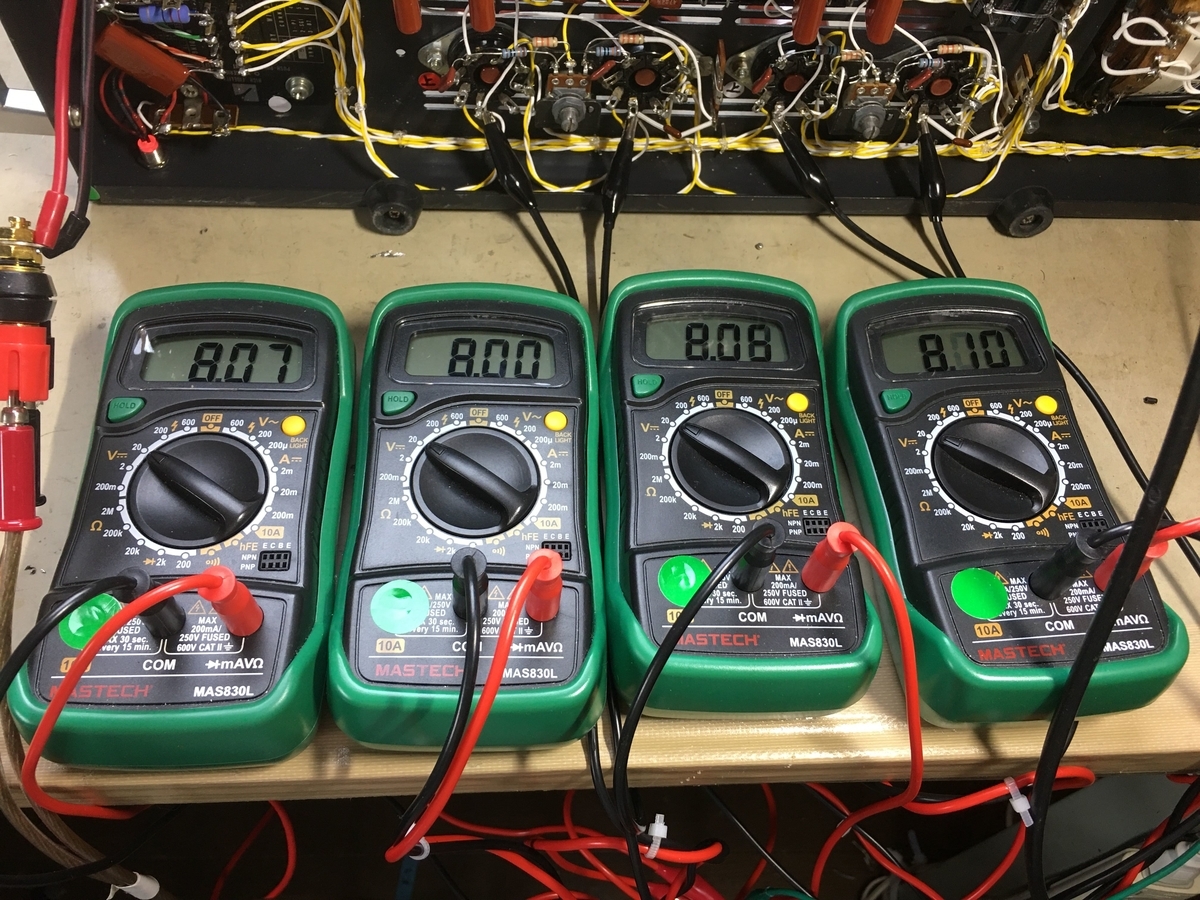

プレート電流の確認(+B電圧とOPTの両端電圧の差をおよそ8Vに合わせる)

OPT一次側のB-P間の内部抵抗は約150Ωなのでプレート電流は約53mAとなる。

f:id:arunas001:20210309232759j:plain

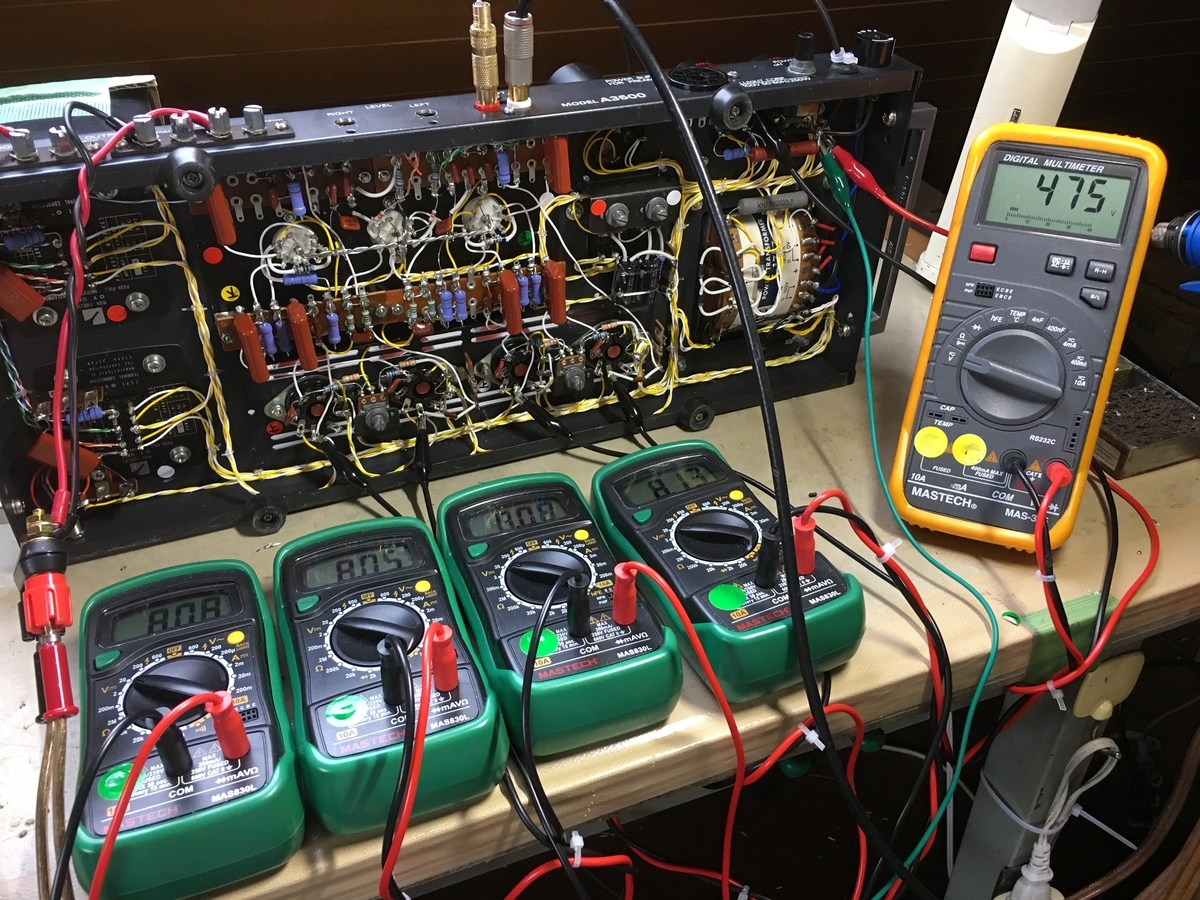

AC100V時にB電圧は475V、DCバランスの最終調整

f:id:arunas001:20210309232923j:plain

1時間ほど様子を見てます。



簡単に特性測定してみると

最大出力:50Wを少し超える

歪率:1W時0.05%以下と少ない

周波数特性:高域は90kHz-3db、低域は10Hz-0,3db

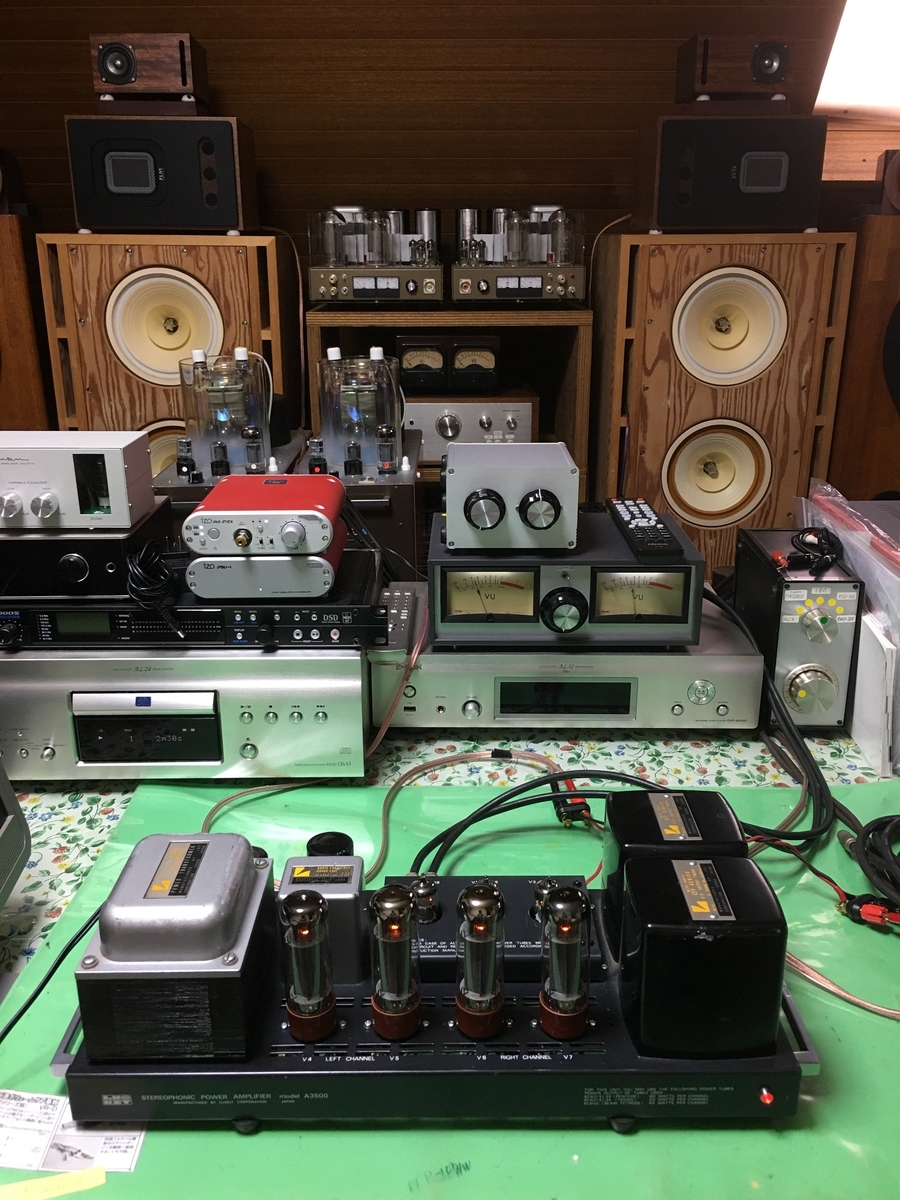

再生ラインに繋いで視聴中、第一声は?

f:id:arunas001:20210309232955j:plain



ややハイ上がりのさわやかな音が出てきた

これまで何台かのA3500を聴いてきたが、明らかに違った感じだ

最近修理したA3500でも、このスベトラーナ製を使ったがそれとも違うようだ



スピーカーはFAL、音源はCDとFM



半世紀以上も前の古いアンプがよみがえった!



自画自賛!!!



電源トランス、アウトプットトランスは健在であった



f:id:arunas001:20210309233030j:plain



f:id:arunas001:20210309233103j:plain

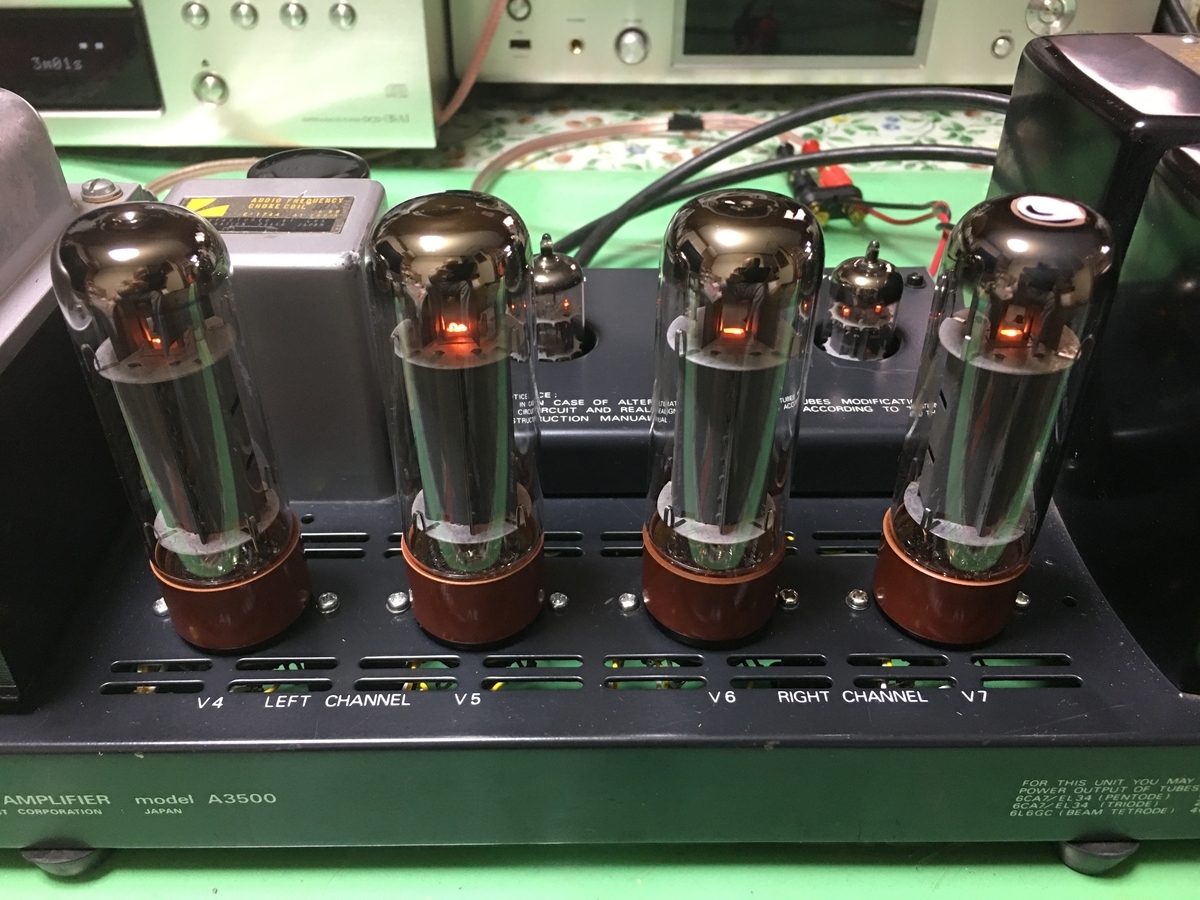

茶色ベースが映える



このA3500の修復報告はこれで一旦終わります、長らく拙文にお付き合いいただき誠にありがとうございます



このあと、FRAアダプターでの連続測定は機会を見てやるようにします。



また、もう一台残っているボロボロのA3500を修復するのは少し先になりますが、再生出来たら二つ並べて試聴したいと思っています。



<完>
