夏用真空管アンプ(5)
⑤4P1L(T)パラレルシングル
ロシア球「4P1L」は安価に提供されている4極直熱管で、今でも@1k円程度で販売されている。これを三結2本パラレルに使って直結アンプとした。わざわざ2本使いにしたのは、
「いただいたカットコアOPTが3.5KΩだったから～」
最近、OPTはパラレルシングル専用のカットコアOPTに交換している（後述）
このアンプの特長は、

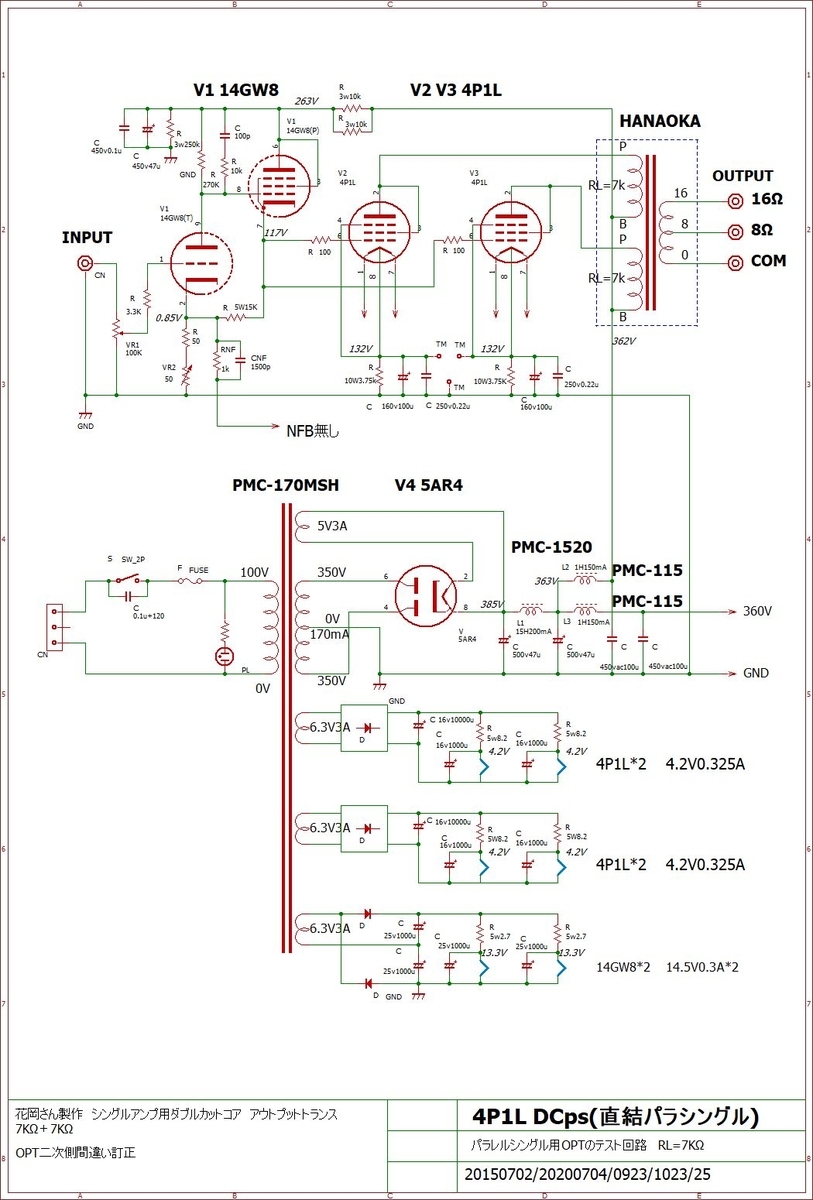

・パワー管ドライブによる直結回路
前段は「14GW8」を使い多少のPFBを掛け、「4P1L」と直結している、そのため「4P1L」のカソード電位を+130Vに上げて対応しているが、直結方式としては安定した動作をする
・OPT：ダブル巻きパラレルシングル(7kΩ×2巻線)用
京都のオーディオ友であるHANAOKA氏製作になるパラレルシングル用で一次側に二つの巻き線(ダブル巻き)を備えている。
このダブル巻きシングルアンプ用のOPTについては当ブログ内に掲載しています
ブログ記事編集 - はてなブログ (hatena.ne.jp)
その他：B電源回路をチョークコイルを使ってLR分離し出口側はオイルコンデンサーを使った
このアンプは夏用として紹介しましたが、PTは容量目一杯使っているのでPTの温度上昇がかなりあり真夏時は使えないです。機会があればもう一回り容量の大きいPTに交換したいところですね。

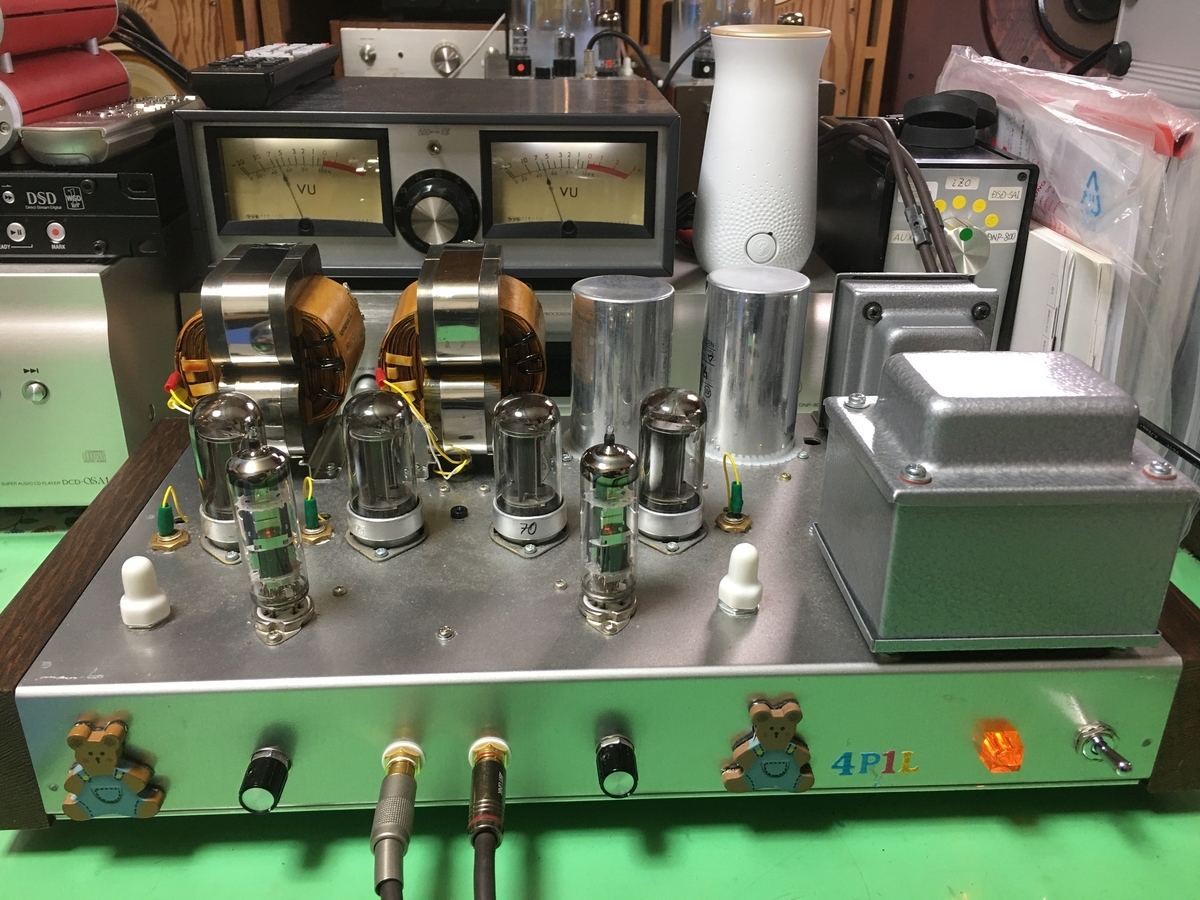

写真：カットコアを二重にして作られたダブル巻きシングルアンプ用OPT、むき出しのままだが、手づくり感充分
自作品の常で、出てくる音は「素晴らしい!!」と自画自賛しておきますが、直熱管でかつ安価ですからコスパが良いです。

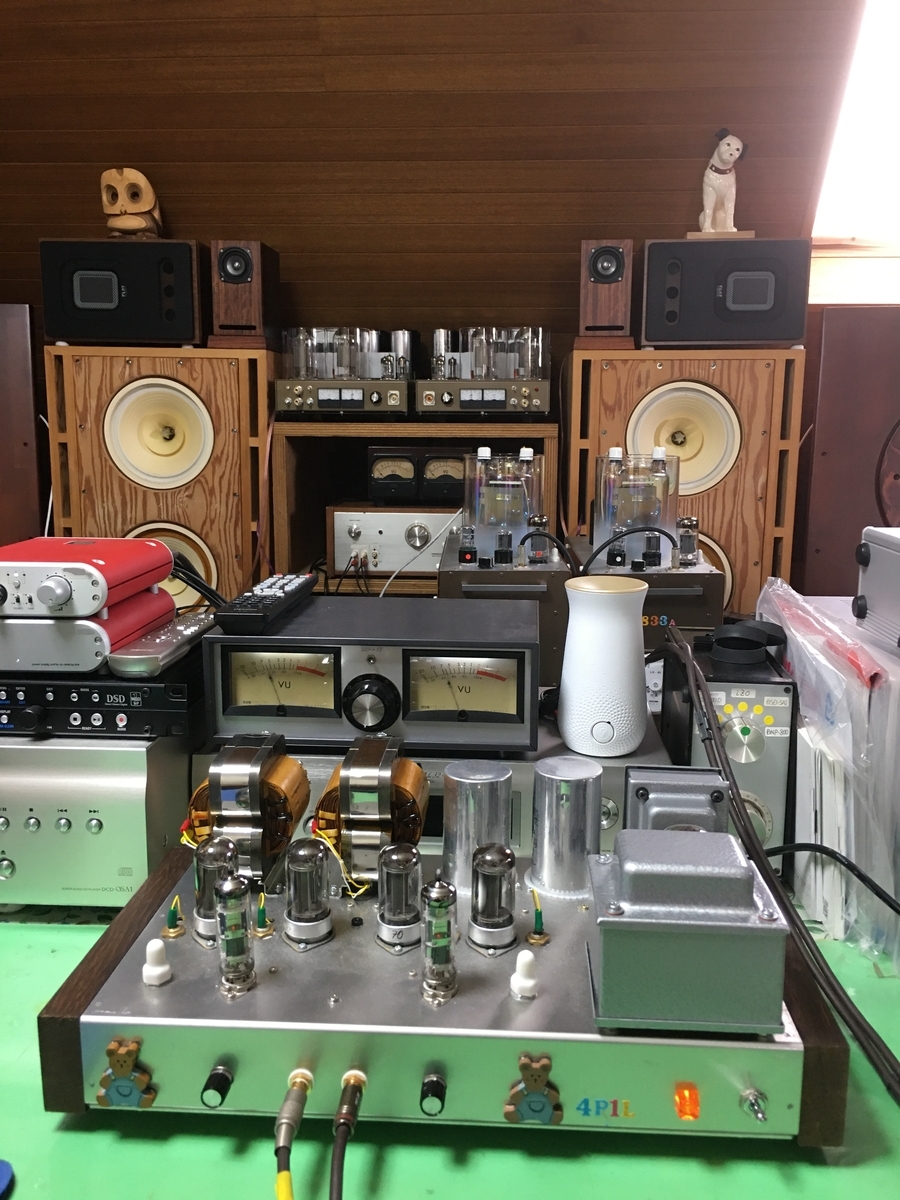

前面の熊さんが貼ってあるのは遊び心ですが不要な孔かくしです。
