8B8 真空管式差動アンプ

8B8 真空管式差動アンプ



8B8を8本使いました。8B8は6BM8のヒータ8V管、安価ですが、この8B8は@1$、国産三菱電機製です。



写真:これぞ真空管アンプといったいで立ちです

f:id:arunas001:20210707064518j:plain



ログ記事編集 - はてなブログ (hatena.ne.jp)



以前に夏用アンプとして登壇しましたが、貸出しましたので参考に再掲載します。



PTは8B8pp用を使いましたので少し容量不足気味ですが、何とかもっています。今後製作する時は一回り大きなのを使うようにしたいものです。

OPTは「ARITO's AUDIO LAB」 さん製作になるもので、優秀なトランスです。

このような真空管差動式にしなくても、定電流素子に半導体を使えばもっと簡単にできますがここは真空管にこだわってみました。



その効果のほどは?コスパは大変よろしい!



f:id:arunas001:20210707063512j:plain

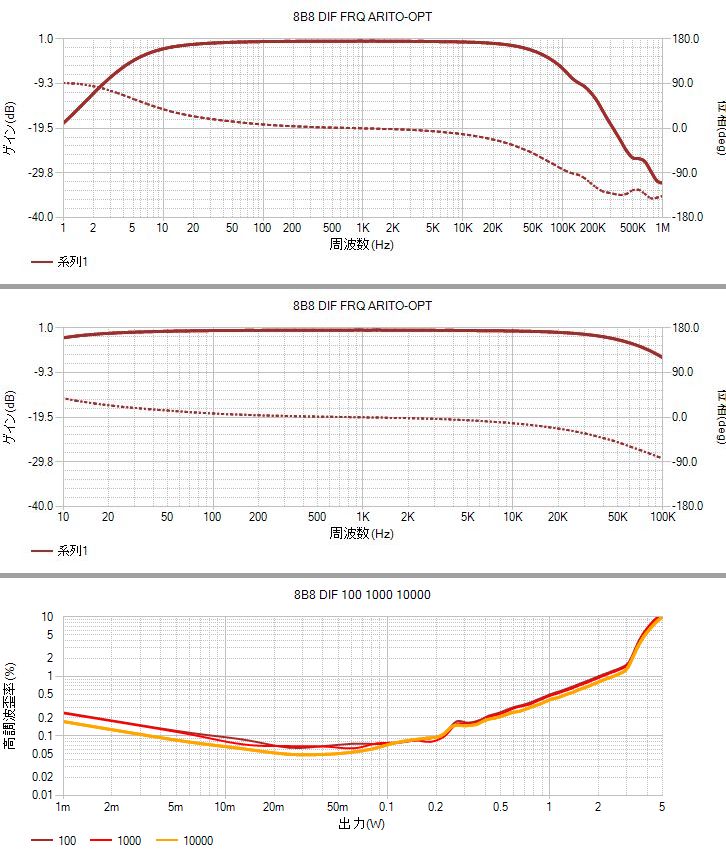

周波数特性は秀逸、最大出力は3W強。





f:id:arunas001:20210707063647j:plain





出てきた音は?聴いてのお楽しみに!
