MIYAZAKI 7242 OTL の修理調整(2)

MIYAZAKI 7242 OTL の修理調整(2)



回路図の作成



f:id:arunas001:20211204170245j:plain

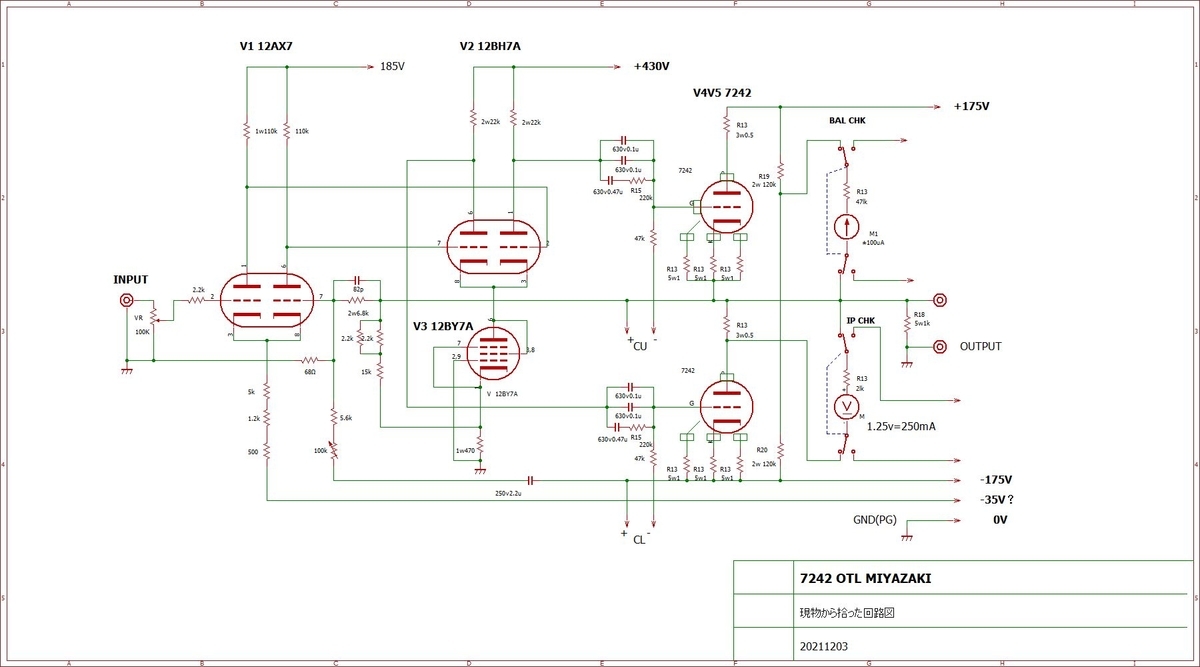

現物から回路を拾って作成しましたので、間違いがあるかもしれません、参考程度に見てください。



作成に当たってはMJ誌1993年12月号を参考にしていますが、このMJ誌に発表されている回路図と拙作成回路図とは違っているところがあります





f:id:arunas001:20211205074925j:plain

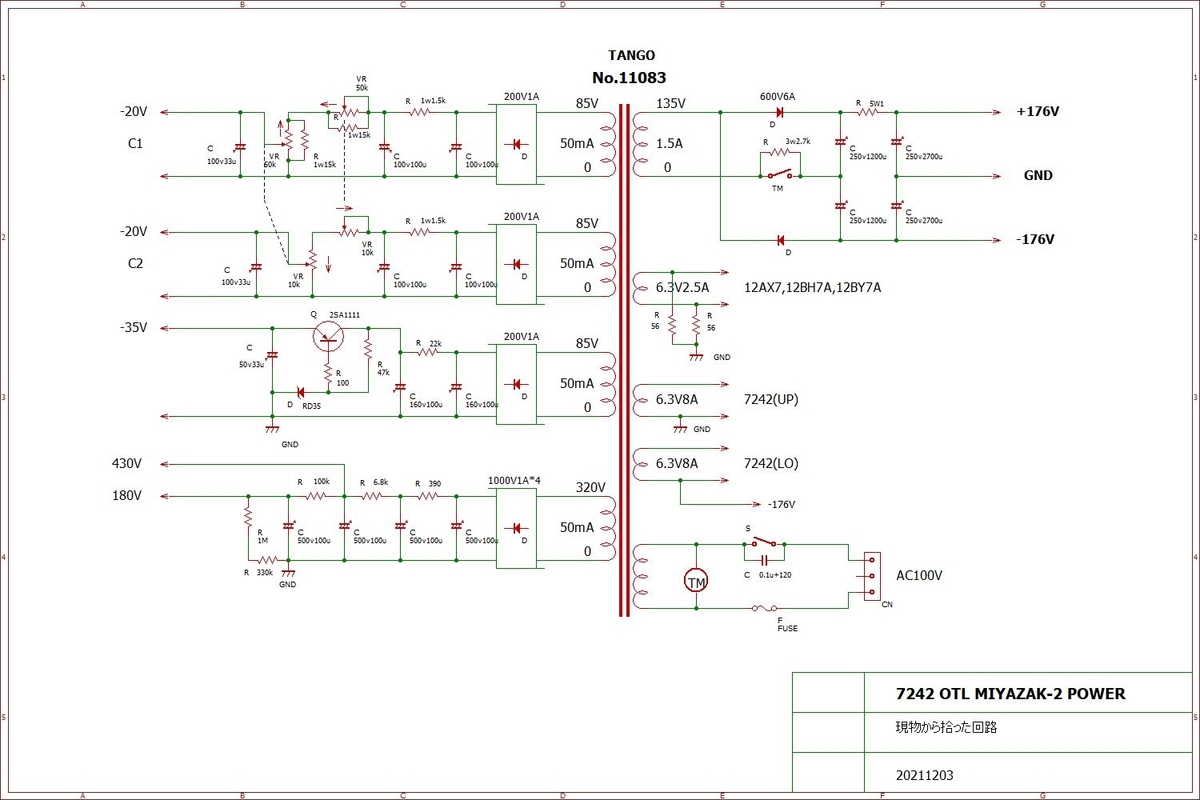

電源部はLR独立してますが、430V電源とー35V電源は

LR共通使用されているようです
