7241シングルアンプの製作（５）
塗装、部品取り付け、配線
今回は塗装中の写真を撮影してないので省略しますが、塗装も自作アンプ製作の楽しみの一つです
「どんな色にしようかな？」

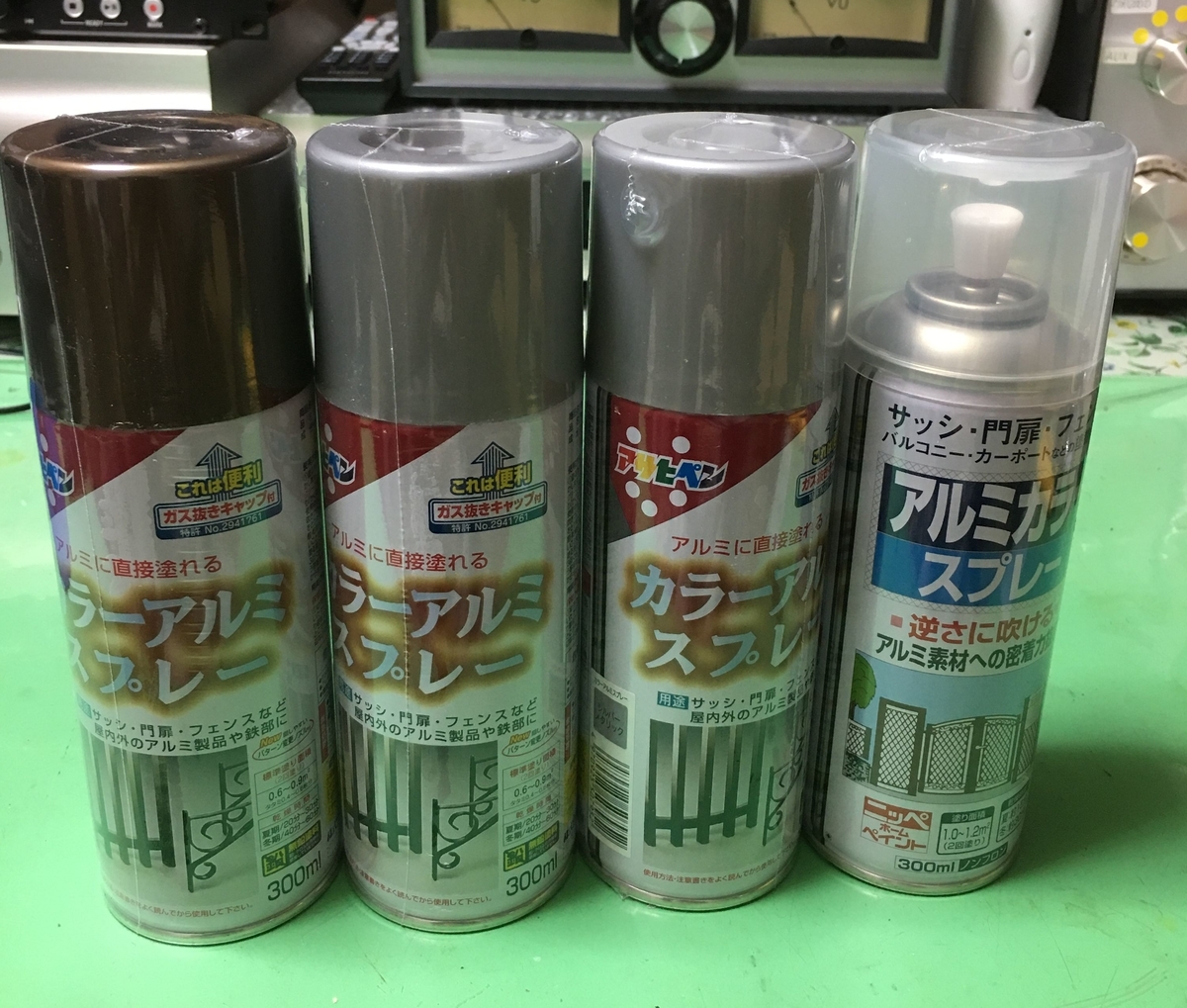

アルミ用スプレー塗料

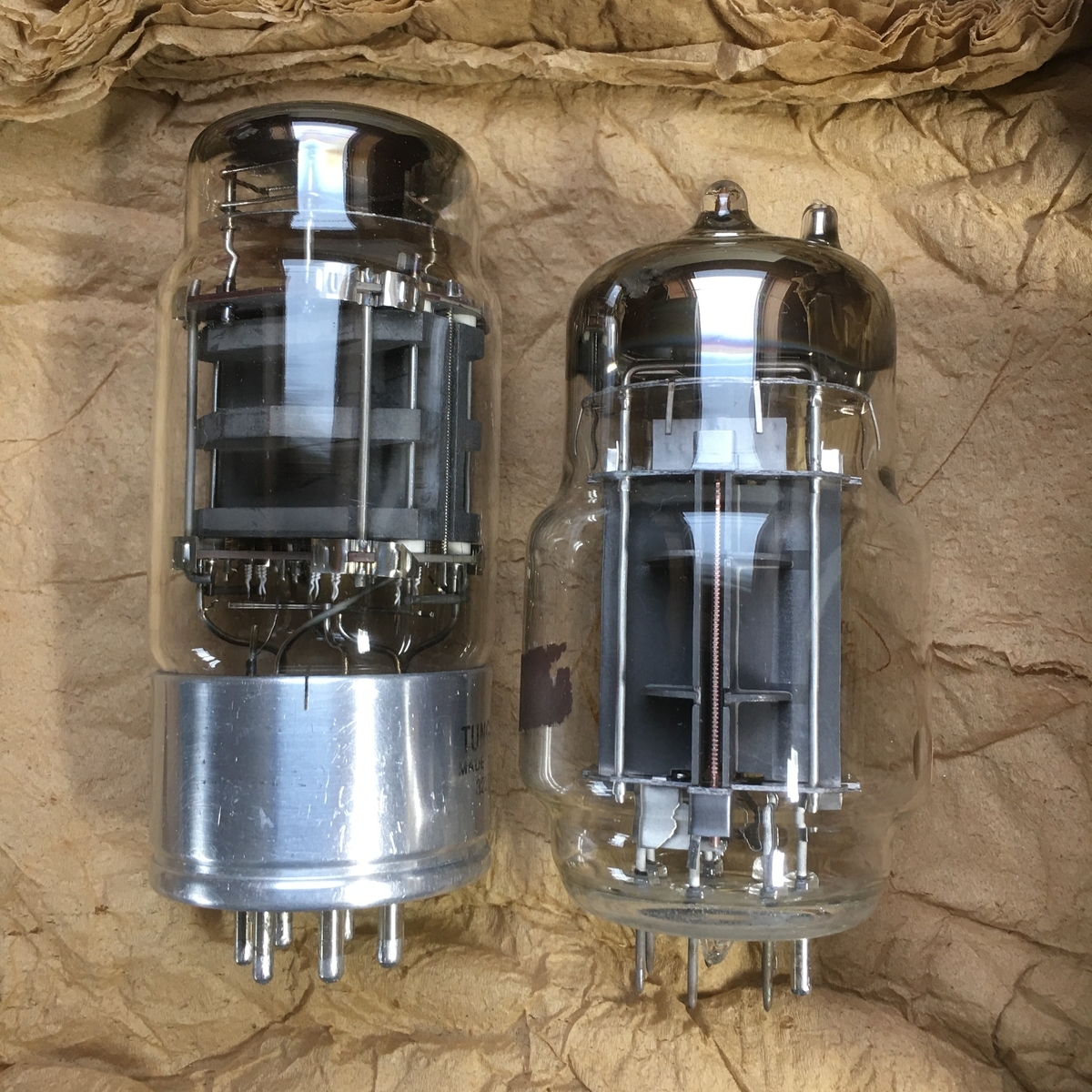

盟友「7241」と「6C33C-B」
「6C33C」シングルアンプを製作された方はたくさんあると思いますが、「7241or7242」シングルアンプをおつくりになった方はあるでしょうか？

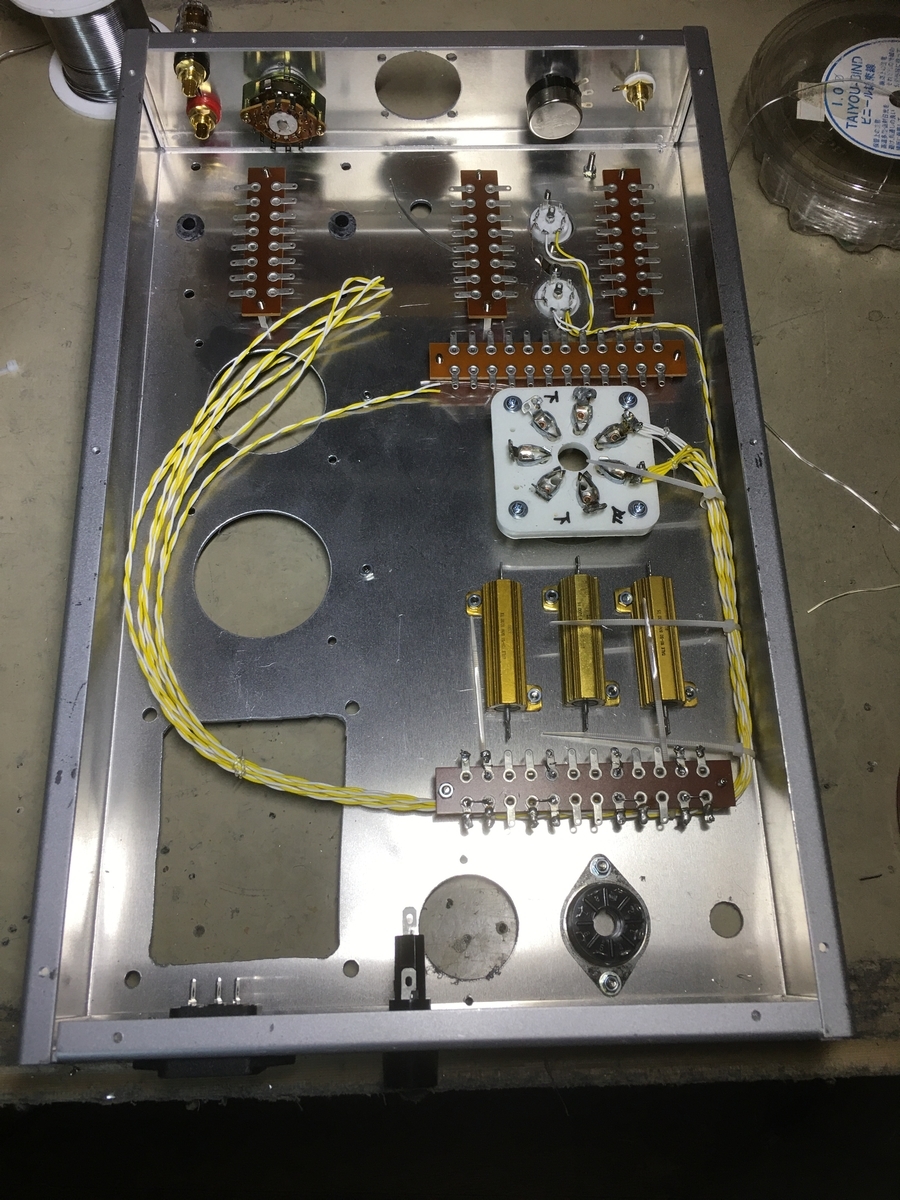

部品取りつけ状況

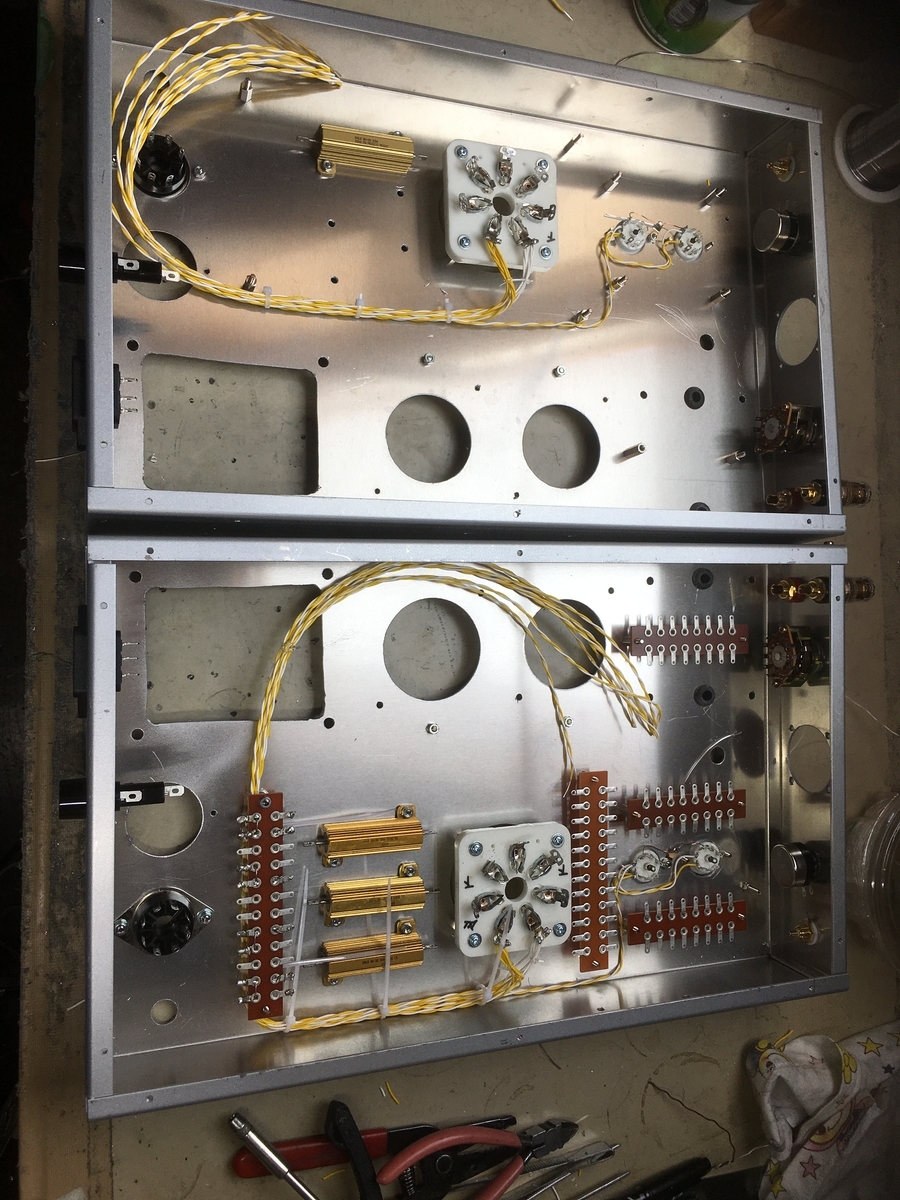

7241ヒータ配線
ここで使っているテフロン被覆黄白ツイスト線はたくさんあり、使わないともったいないので使っていますが、電流容量が大きい時は複数本使います。7241ヒータ電流は7.5Aですので4本並列に使っています。左右対象配置にしたのでヒータ配線の回し方もＬＲで変わりました。

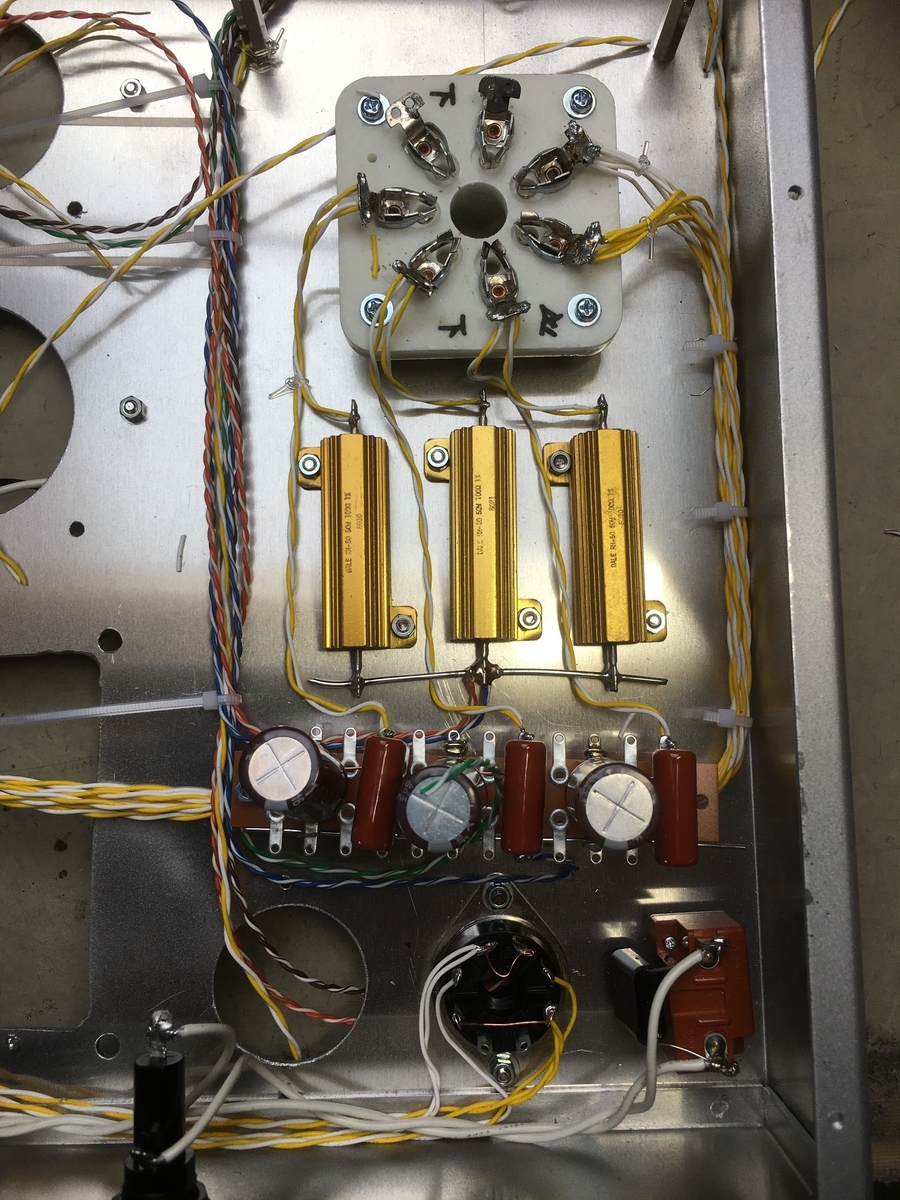

7241カソードバイアス用メタグラッド抵抗とバイパスコンデンサーの取り付け方
メタルグラッド抵抗50W100Ωはシャーシに直つけ、コンデンサーはラグ板に付け熱源から出来るだ離して付けます（Ｌ側）
メタルグラッド抵抗の上があいているのは、「7242」を使うことを考えて抵抗を取り替えやすいようにしてあります。
この状態ではバイアス回路はまだできていませんが。これは次回に

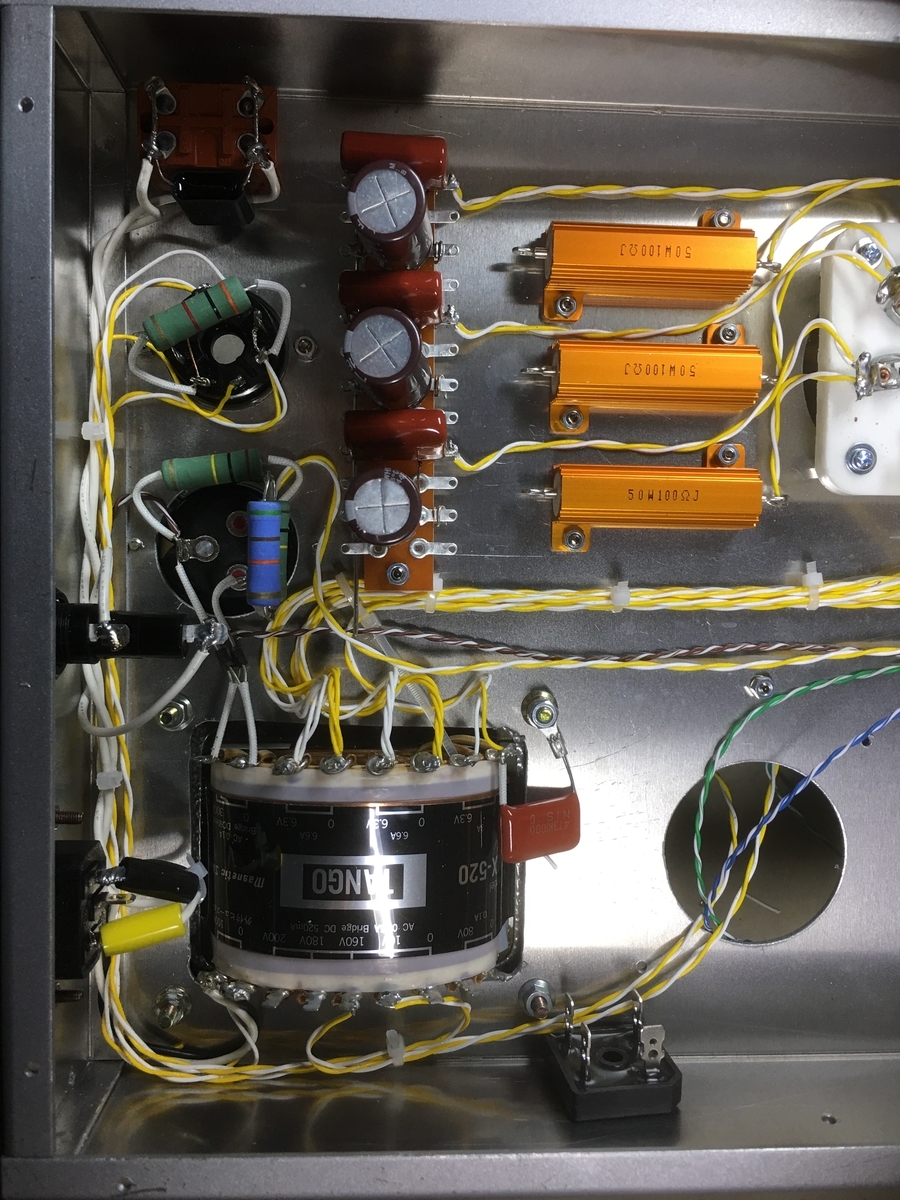

電源トランス周り（Ｒ側）

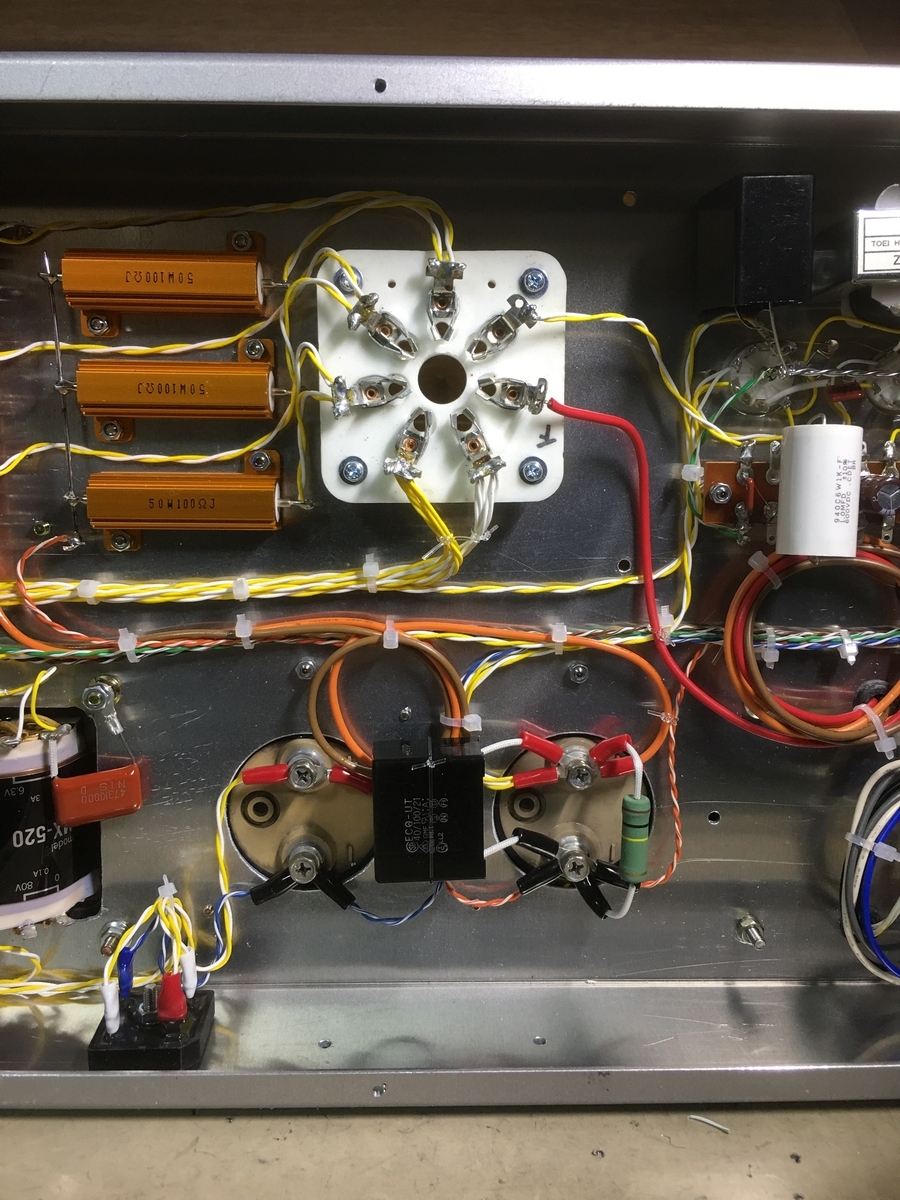

7241と大型ケミコン周り

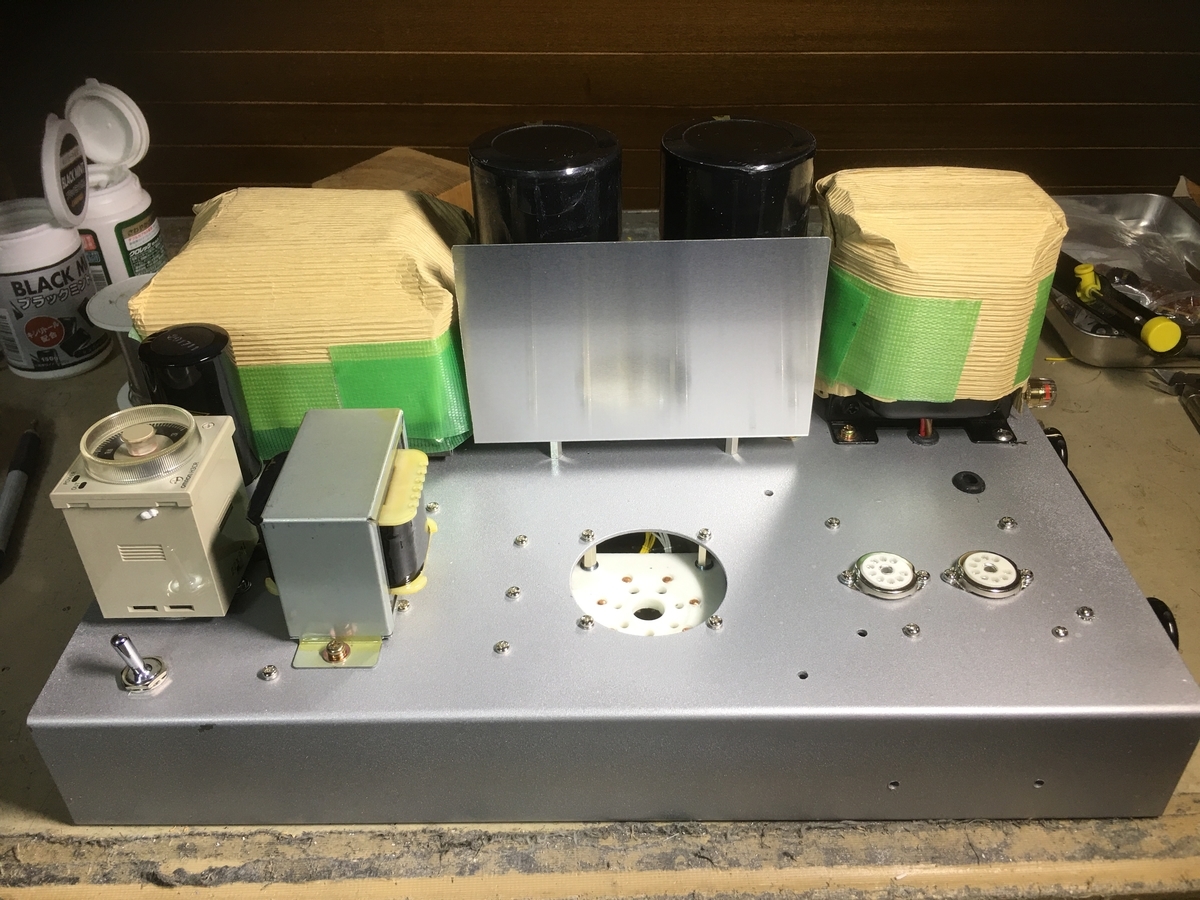

最終段階で電源トランス、大柄ケミコン、メータを付けて配線終了

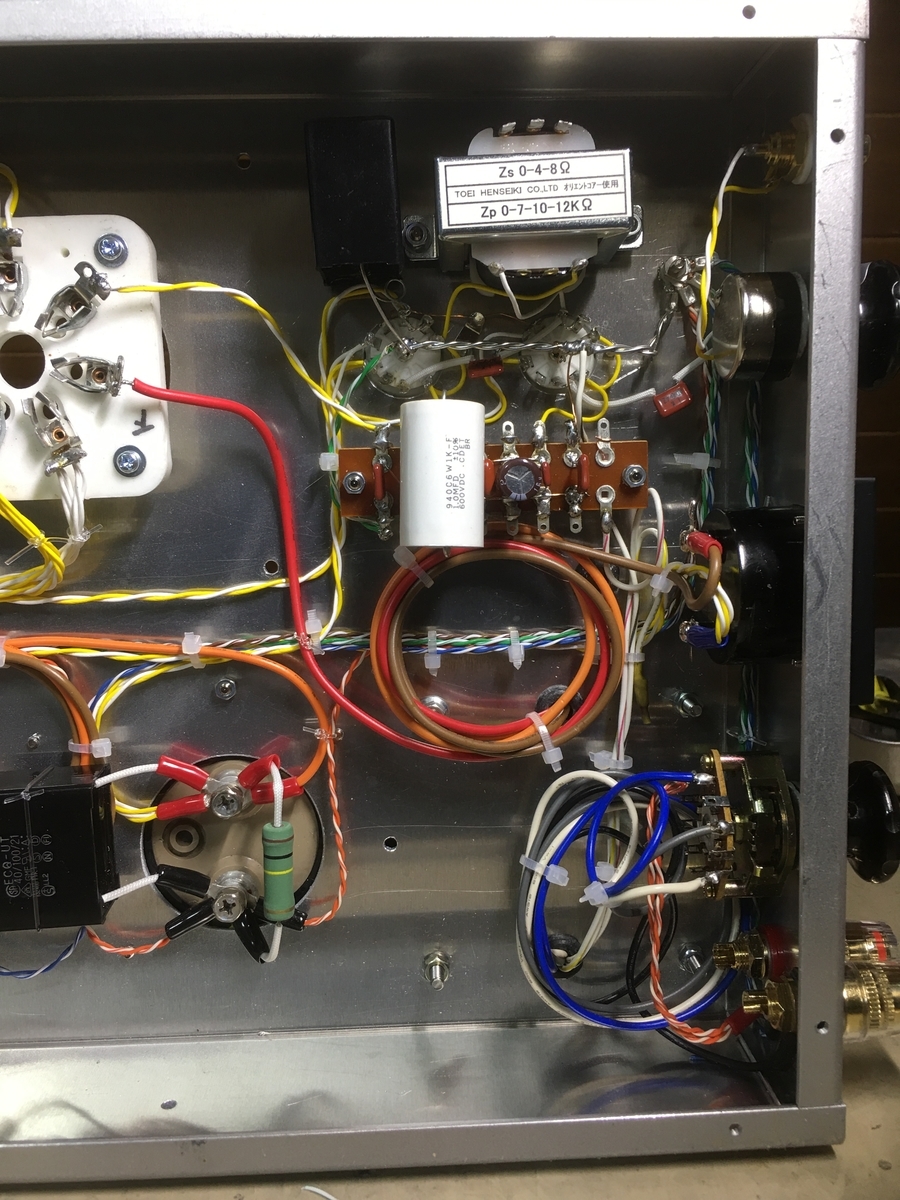

増幅段周り

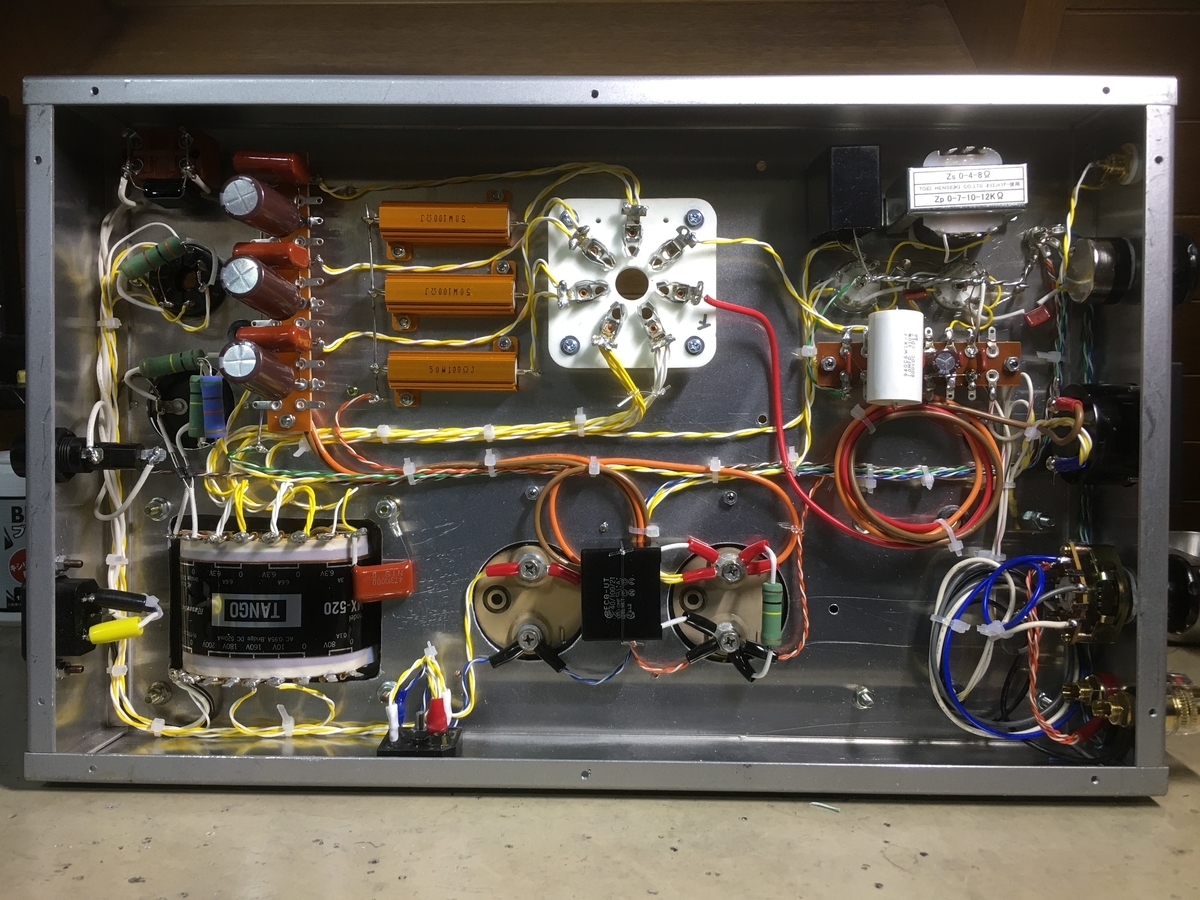

配線が出来上がりました、シングルアンプなので配線量は少ないです。（Ｒ側）
大型ケミコンと7241の間には熱遮蔽版をつけます
