COUNTERPOINT SA-4 6LF6×8 DC OTL AMP(5)

COUNTERPOINT SA-4 6LF6×8 DC OTL AMP(5)1号機

お詫び

これまで使っていた画像編集ソフト「jtrim」が起動しなくなったので画像が大きいまま添付します。



注文してあった真空管ソケットやコンデンサー類の部品が入荷したので基板の改造をします。



改造作業は、新品をつくる場合と比較すると3倍程度の時間と手間がかかります。それに注意深く根気よく作業しないとプリント基板のパターンを痛めますので注意しながらします



写真は改造途中のものです

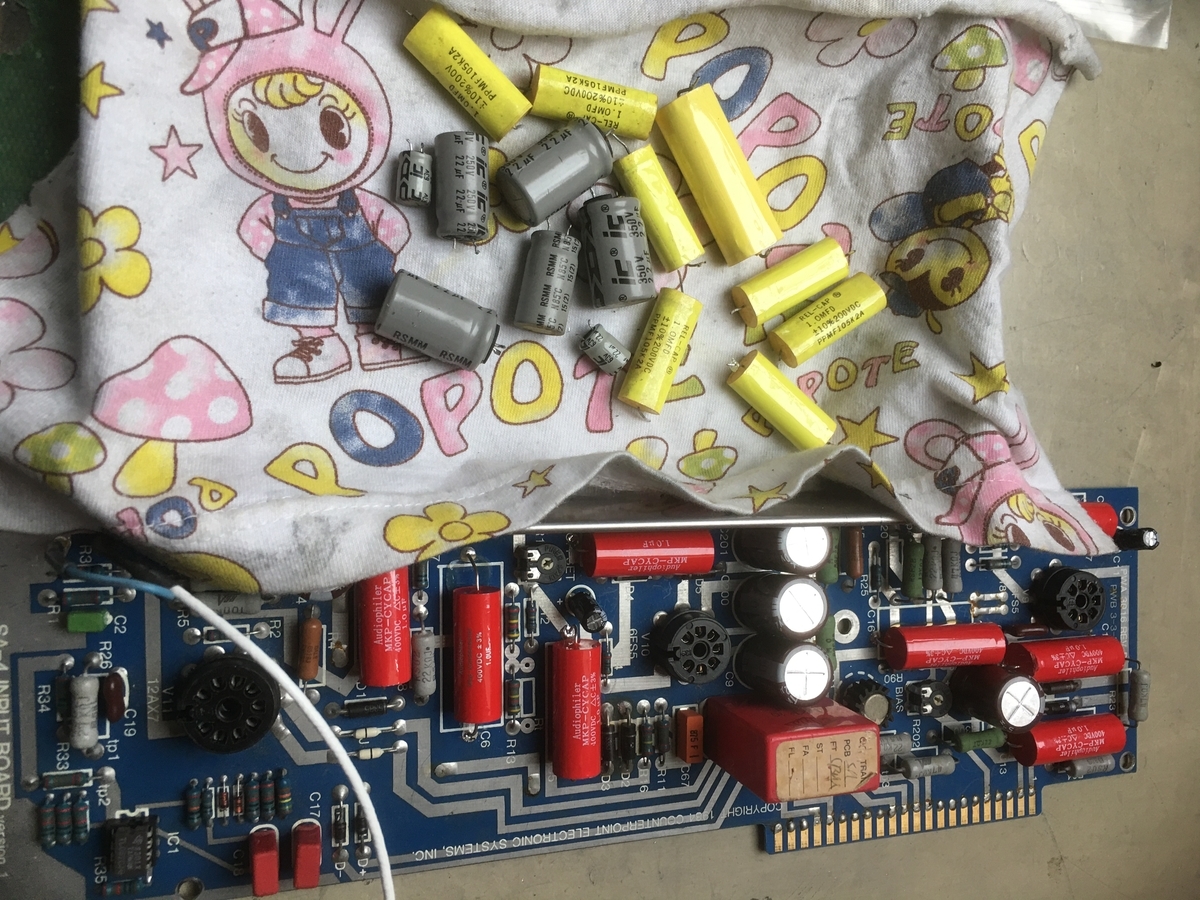

写真:増幅部基板

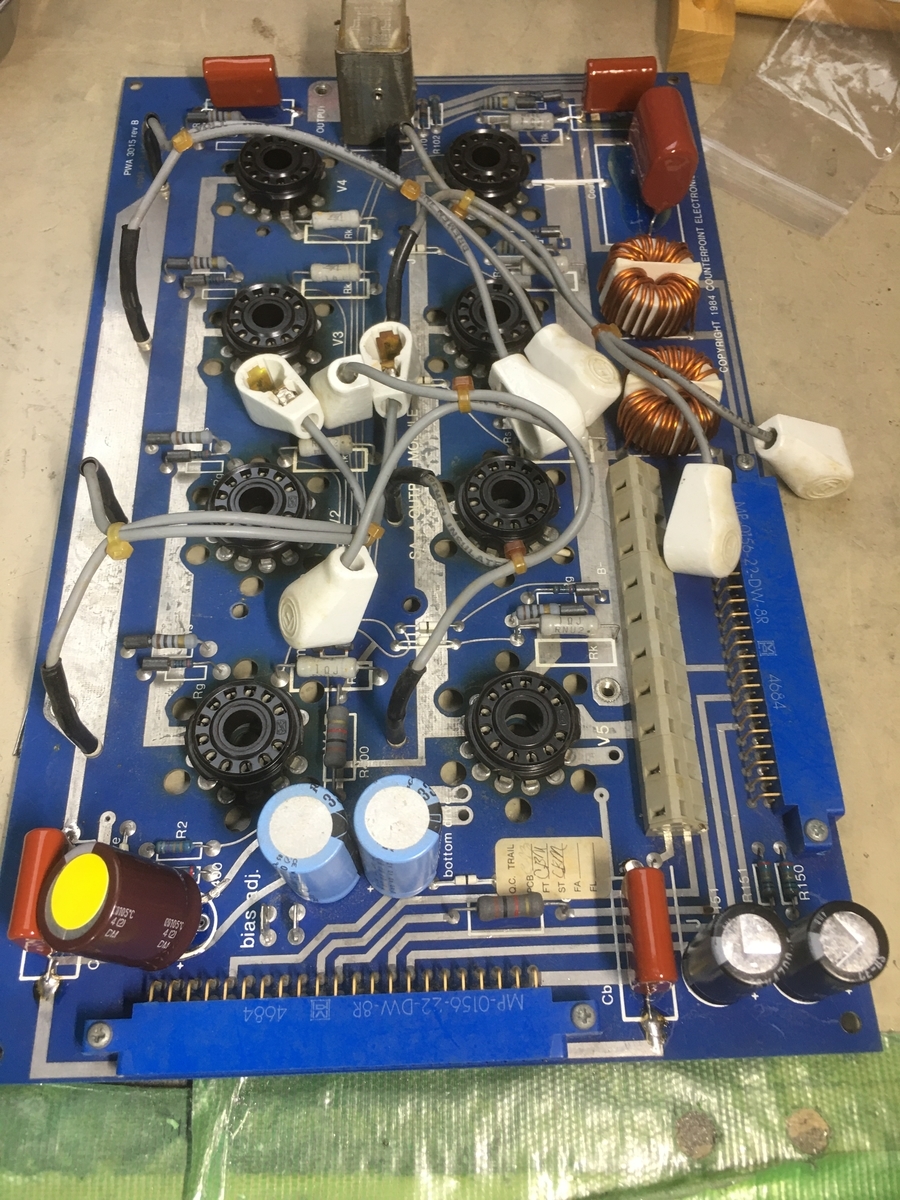

写真:出力管部基板

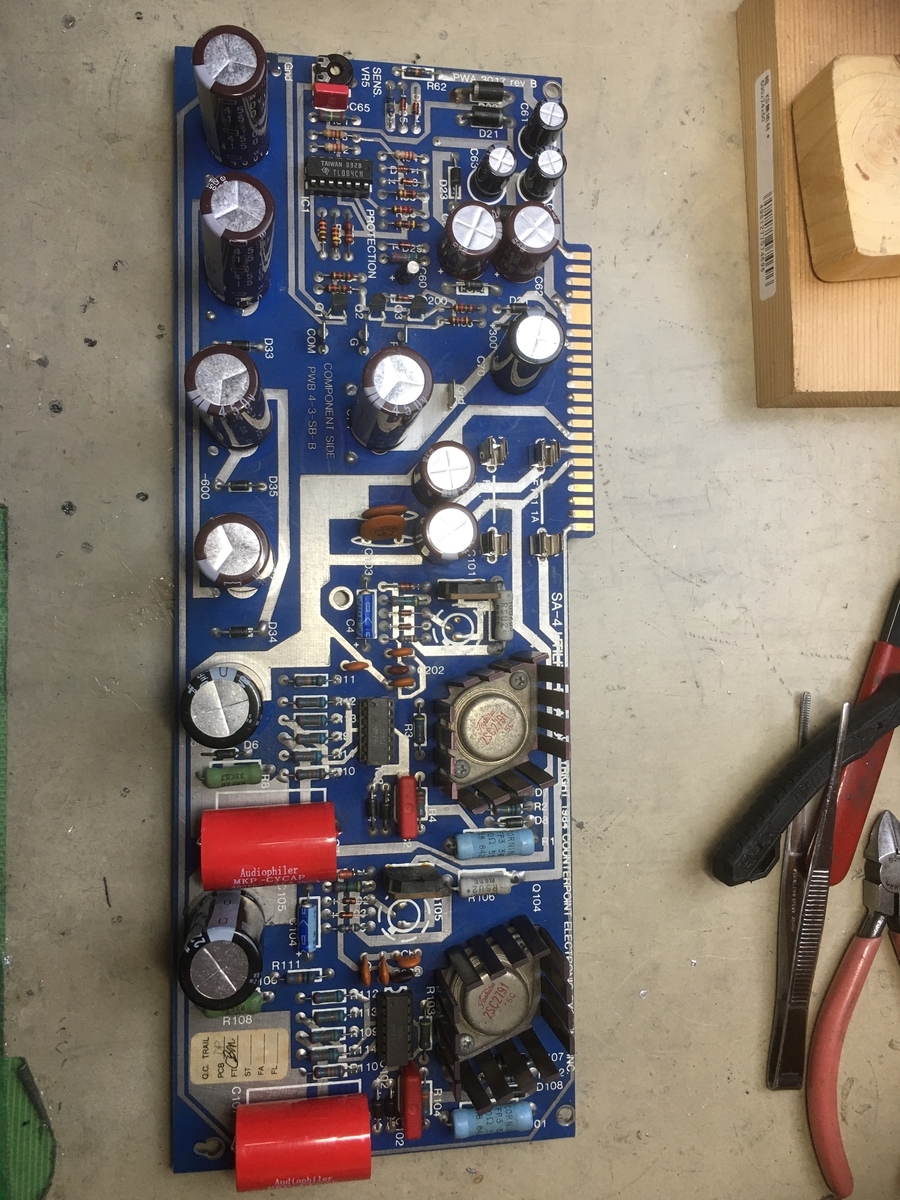

写真:電源部等の基板

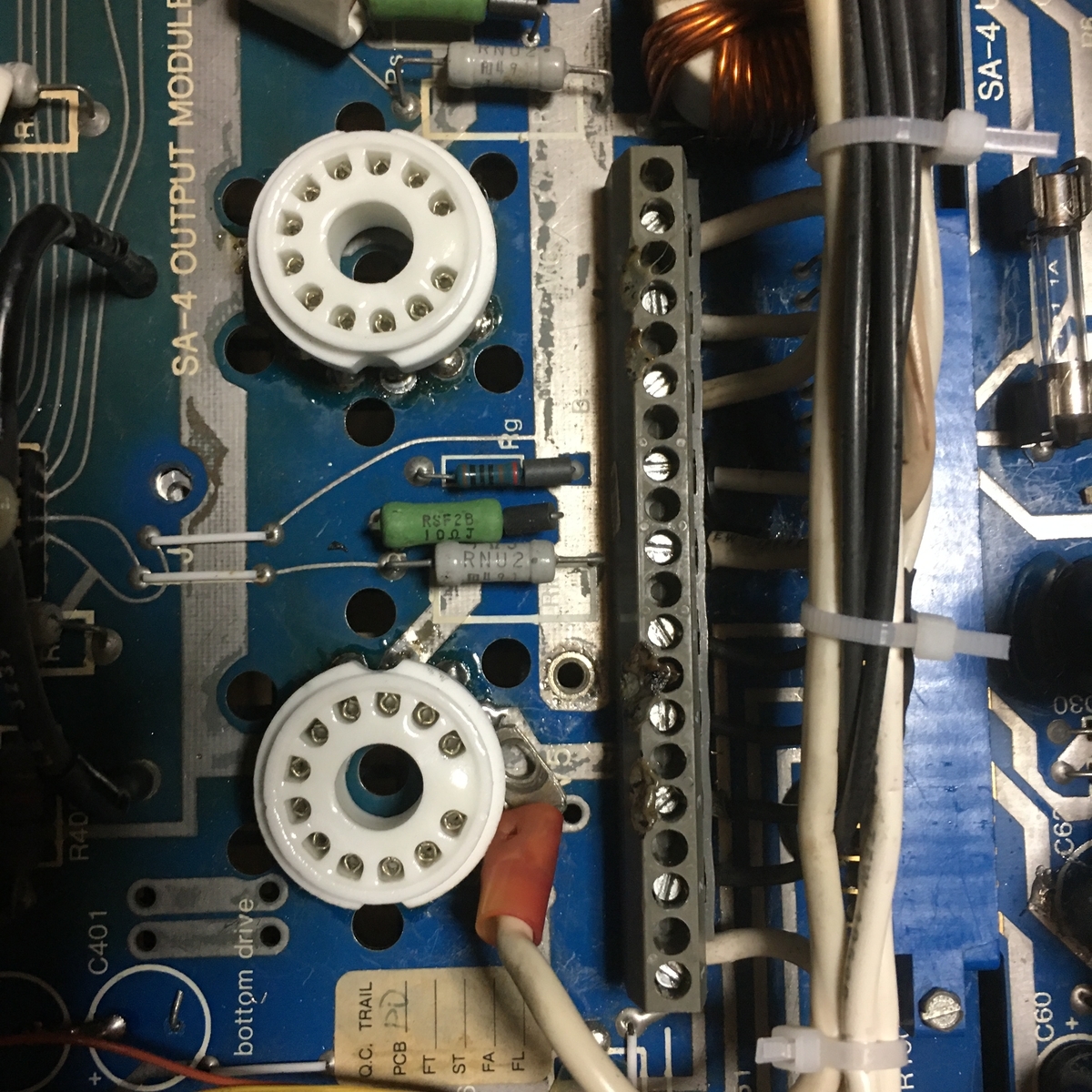

写真:出力管6LF6のソケット交換、このソケットの交換は大変だった!

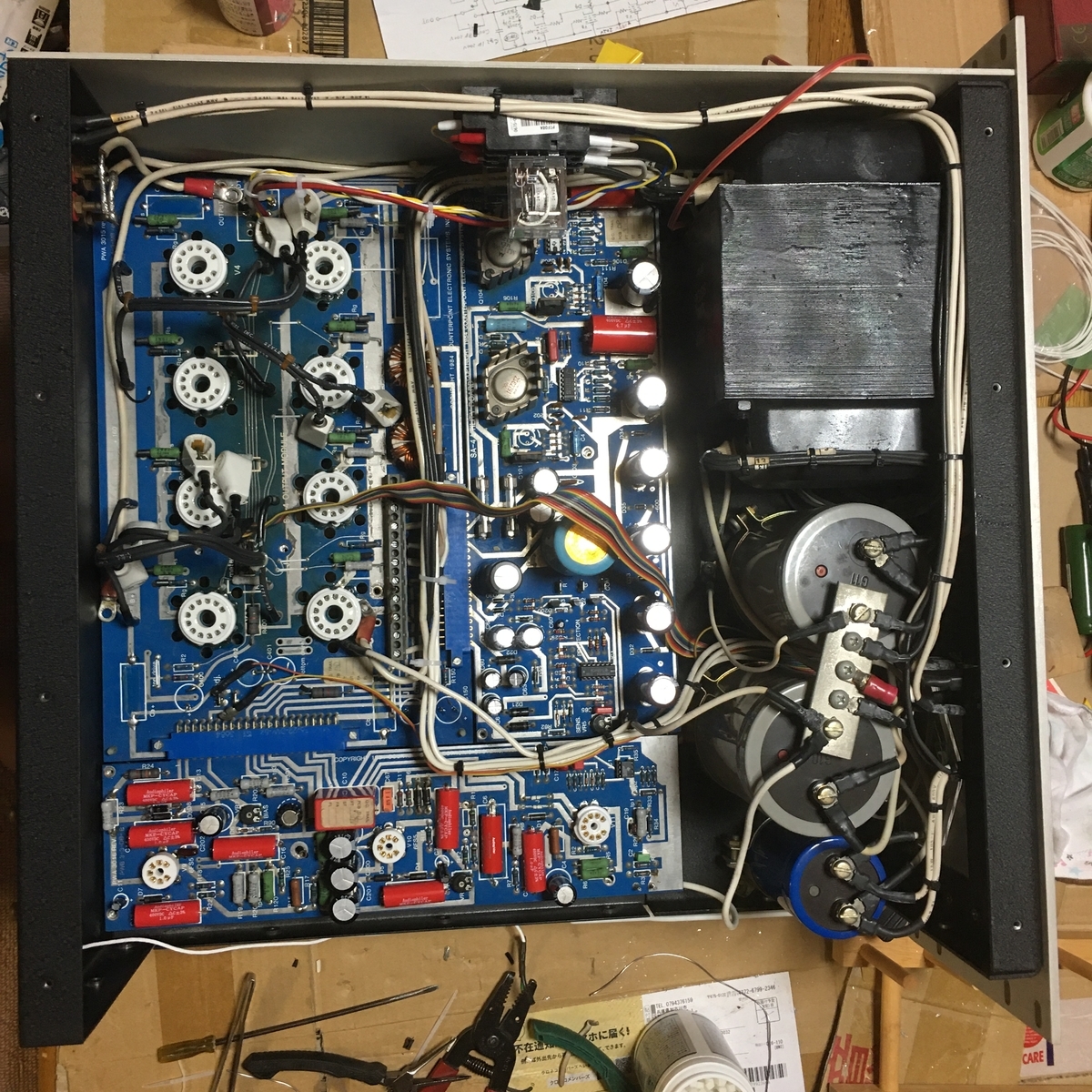

写真:部品交換が終わった基板をシャーシに取り付け

シャーシの底一面にきっちり基板が入るので順序よく入れないと後で入らない、取り外す時も同じ



写真:取り替えた部品の一部

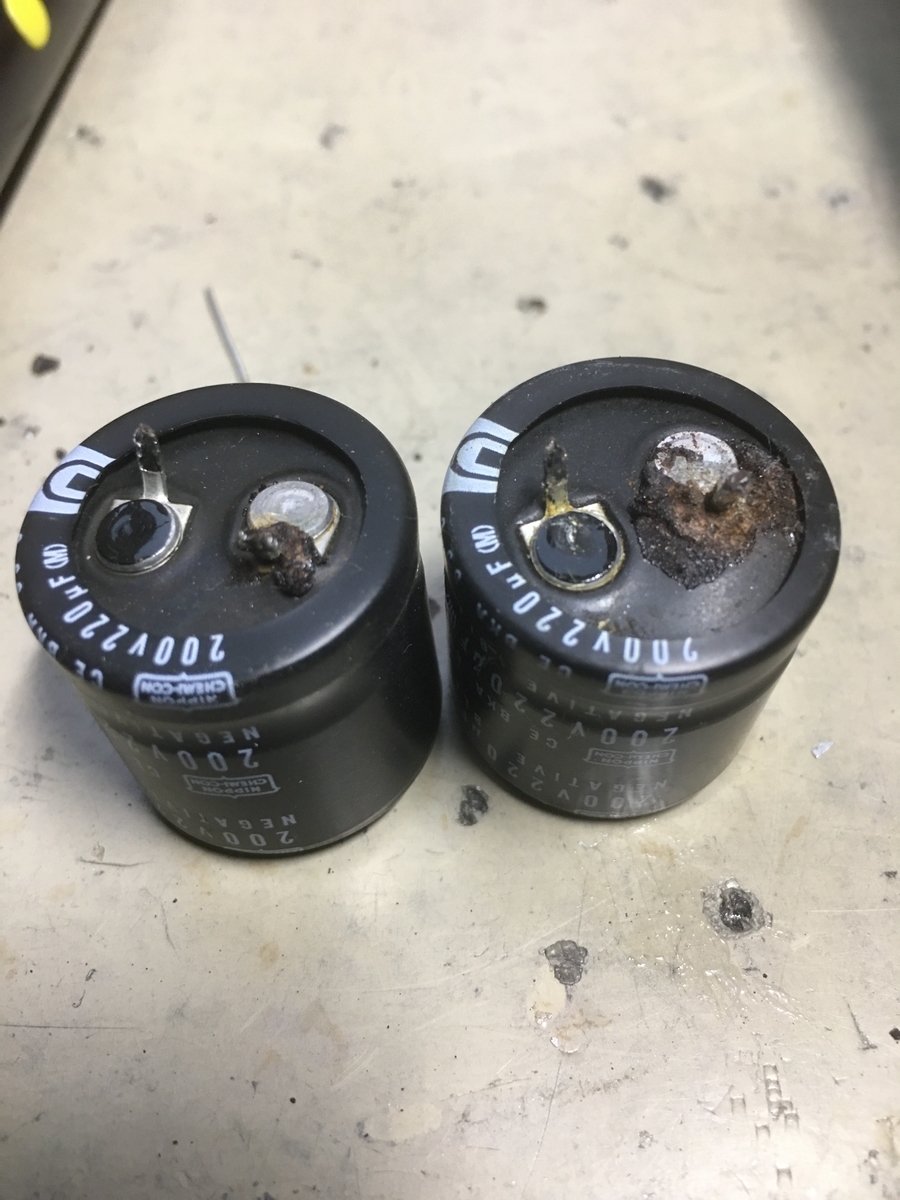

写真:明らかにパンクしているケミコン

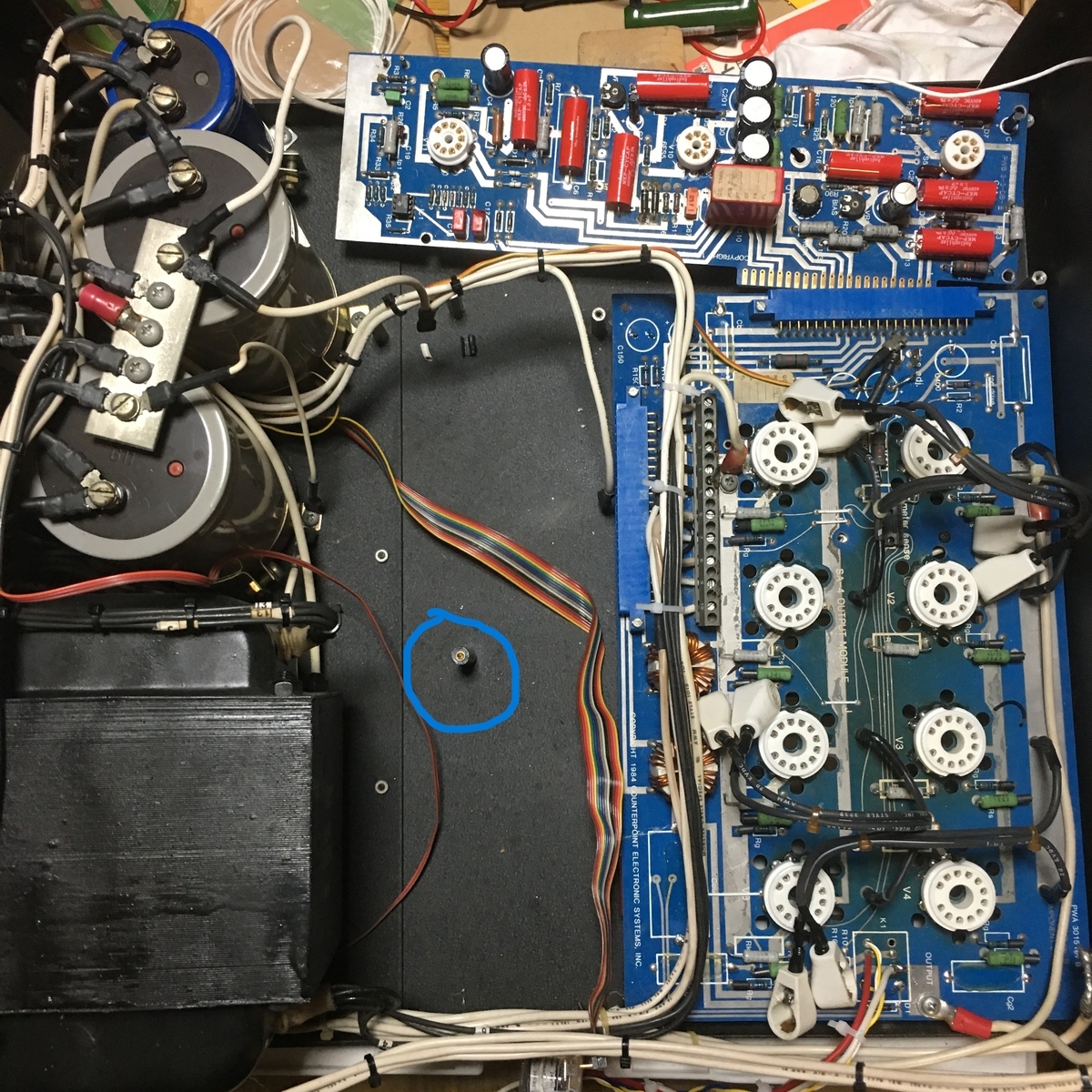

写真:時には予想外のことがある

青〇の基板止め支柱が絶縁物になっているが、シャーシ底からネジ止めされているが、それが外れていて再度基板を外して支柱を取り付け、しかもこのビスの寸法が他の基板止めビスと寸法が違うので困った

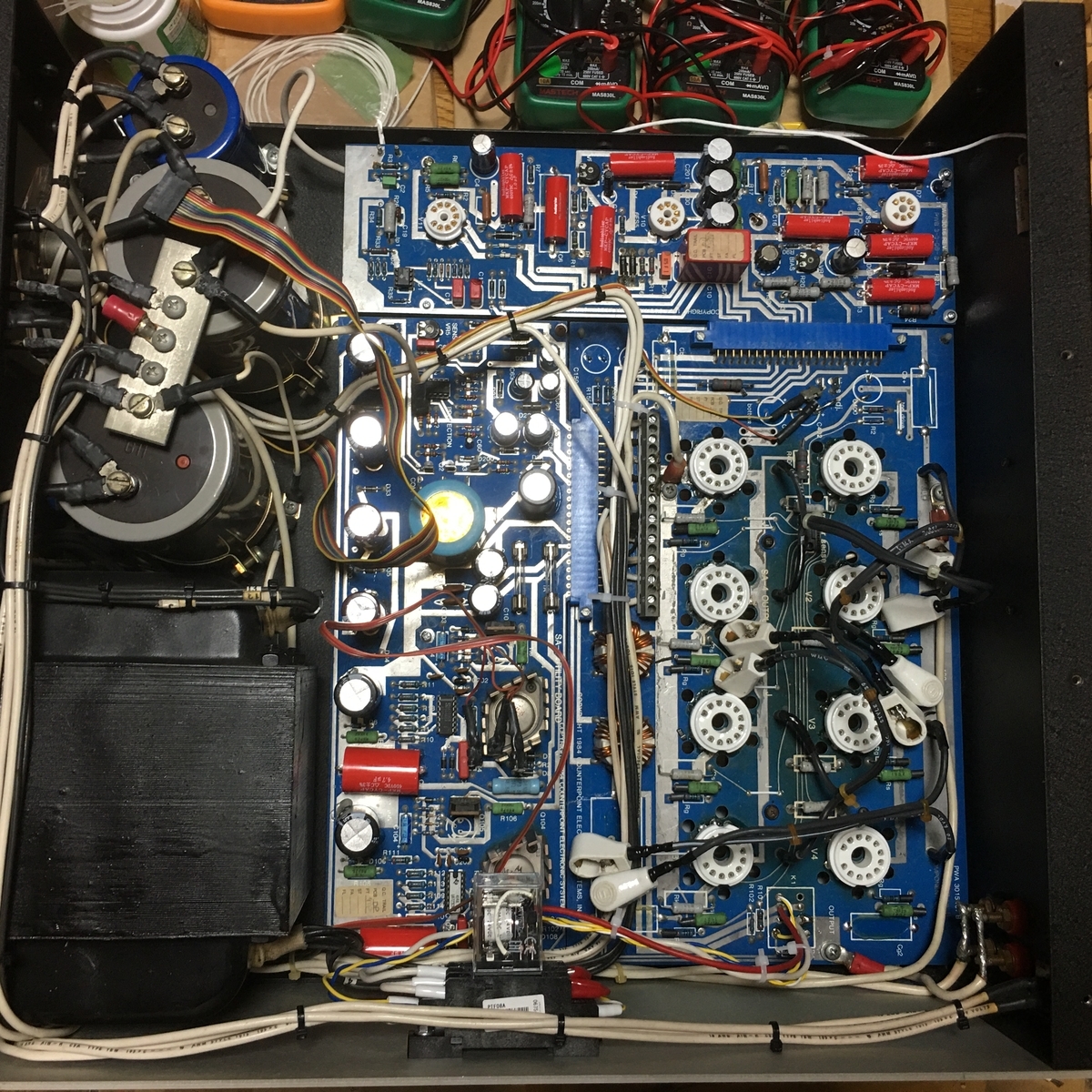

写真:出来上がったシャーシ

問題のリレーは基板用リレーが入荷困難なのでソケット型にして右側板上部に取り付けた、(写真下部)ここに付けておけば熱でやられることはない。
