LUXKIT A3000 (8045G CSPP) 修理記録(2)

LUXKIT A3000 (8045G CSPP) 修理記録(2)

webで見つけた資料の追加

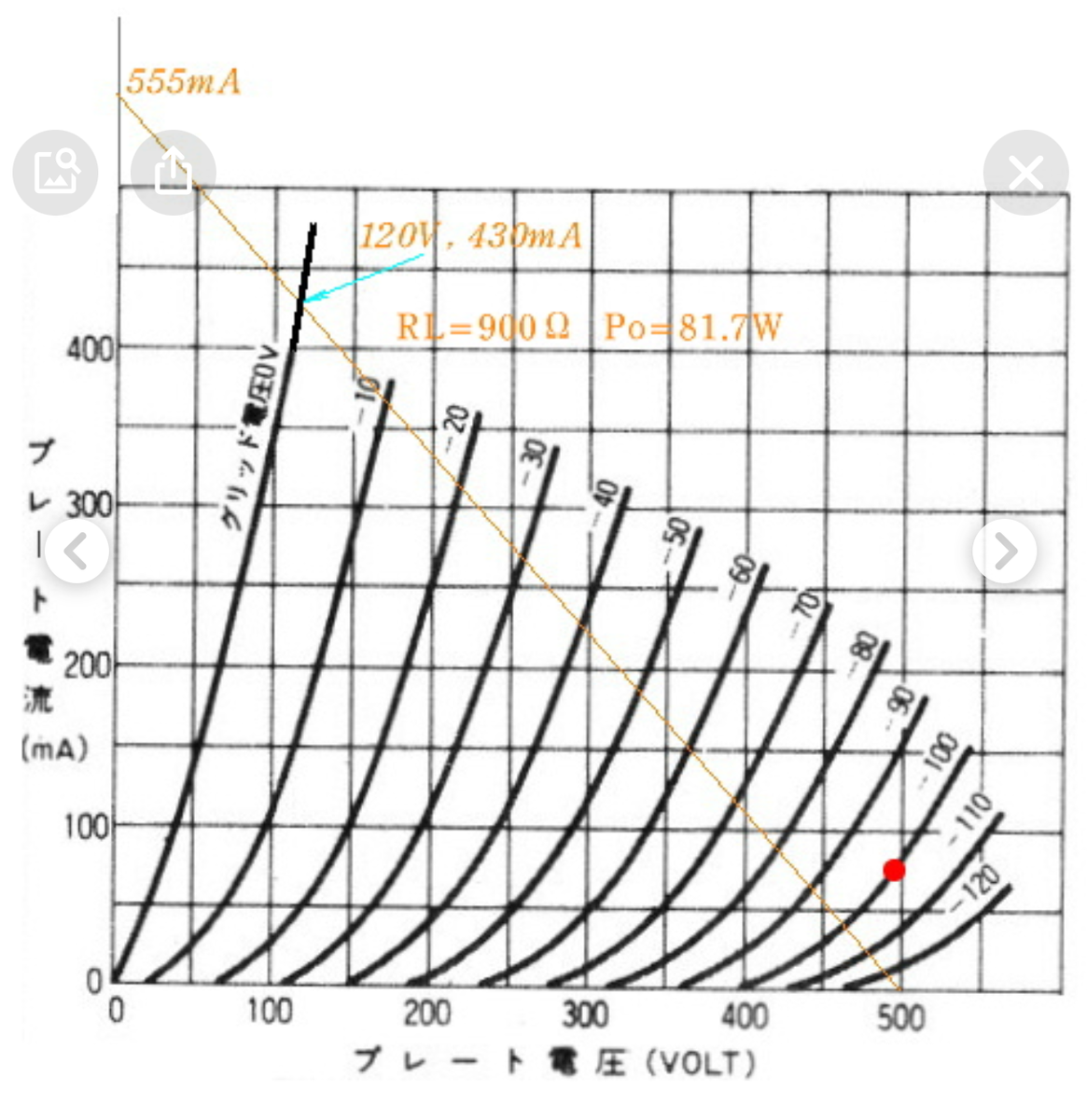

真空管8045G

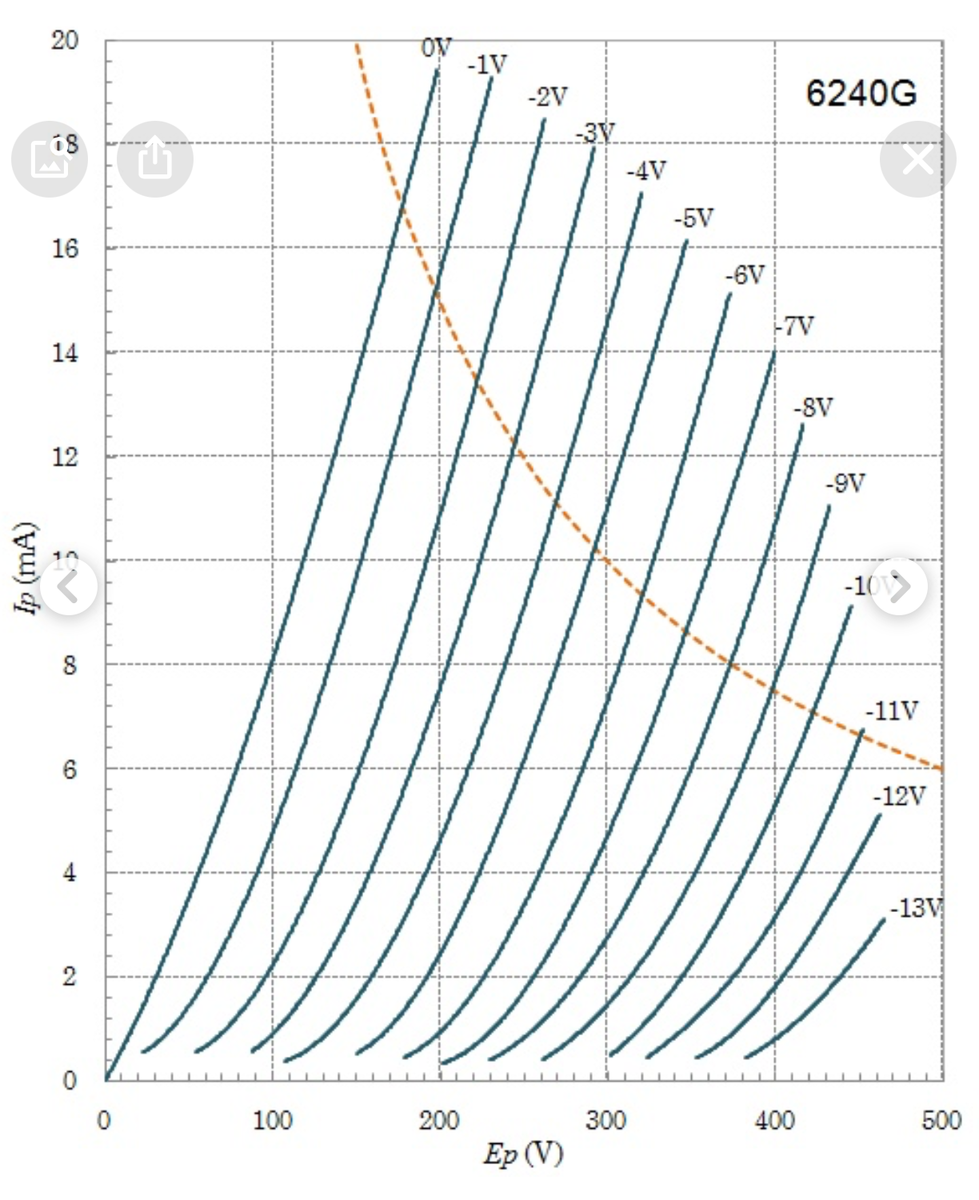

真空管6240G



修理方針を決めるため現物の確認

アンプのカバーを外したところ、真空管は外している



現物のシャーシ配線面の写真

かつてメンテナンスされている様子がうかがえる



出力管付近

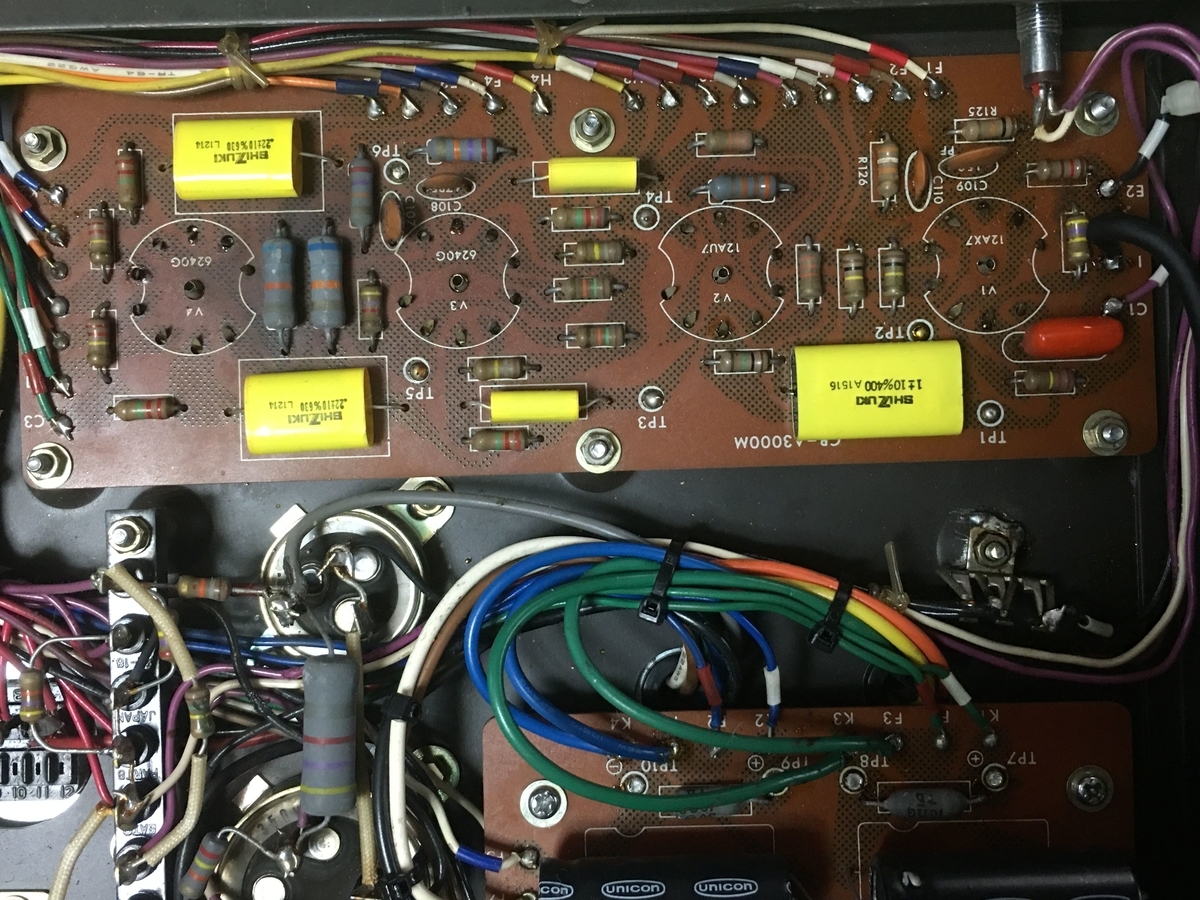

増幅部のプリント基板



OPT付近

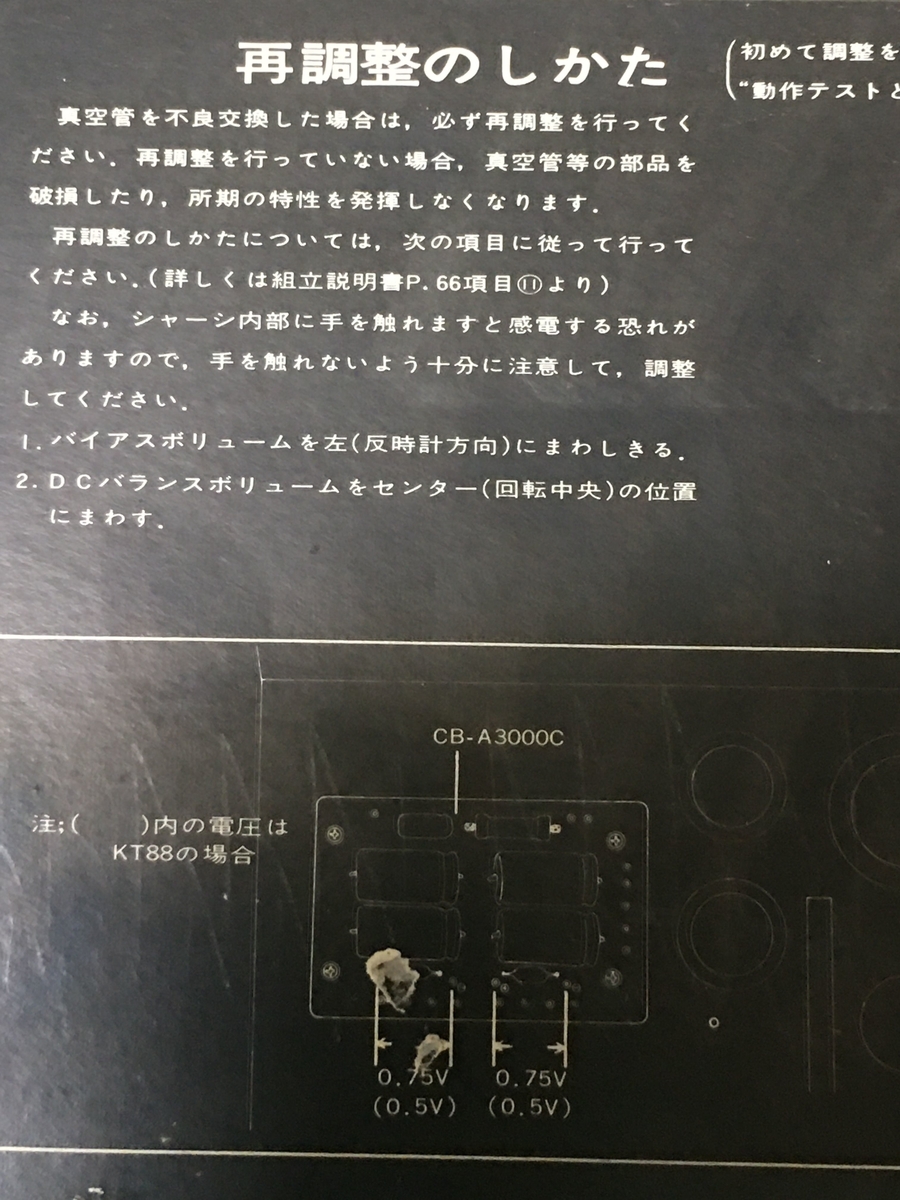

シャーシ底蓋



コンデンサーなどは交換されているため、主要な対策は真空管ソケットの交換に絞ることにした。
