35FV5(T)×6 OTL mono の製作(1)
26HU5(T)×８OTLは一旦終了し、残り作業のフアン取り付けや最終特性測定が終わりましたら順次掲載します。
次の「35FV5(T)×6 加銅式OTL mono 」の製作に取り掛かります・
このOTLアンプは加銅鉄平氏がMJ誌に発表された記事に準じていますので加銅式OTLと呼ぶようにします。
詳しくはMJ誌 をご覧ください
オリジナル回路と違う点は
①出力管は「26HU5×4」から「35FV5×６」に変更
②出力管のバイアス電源の取り方を変更
③CR類は手持ち部品で構成したので少し違うところがある
④電源トランスは中古品を流用したので仕様が少し違う

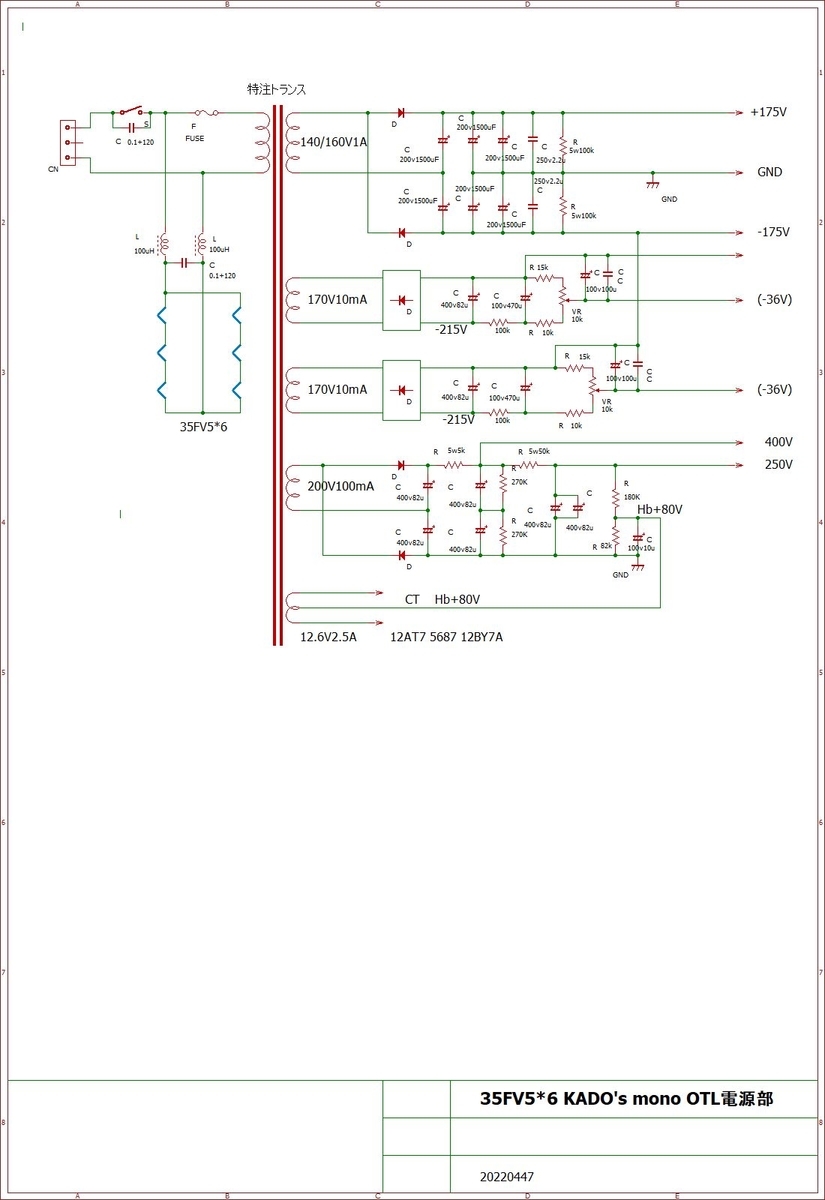

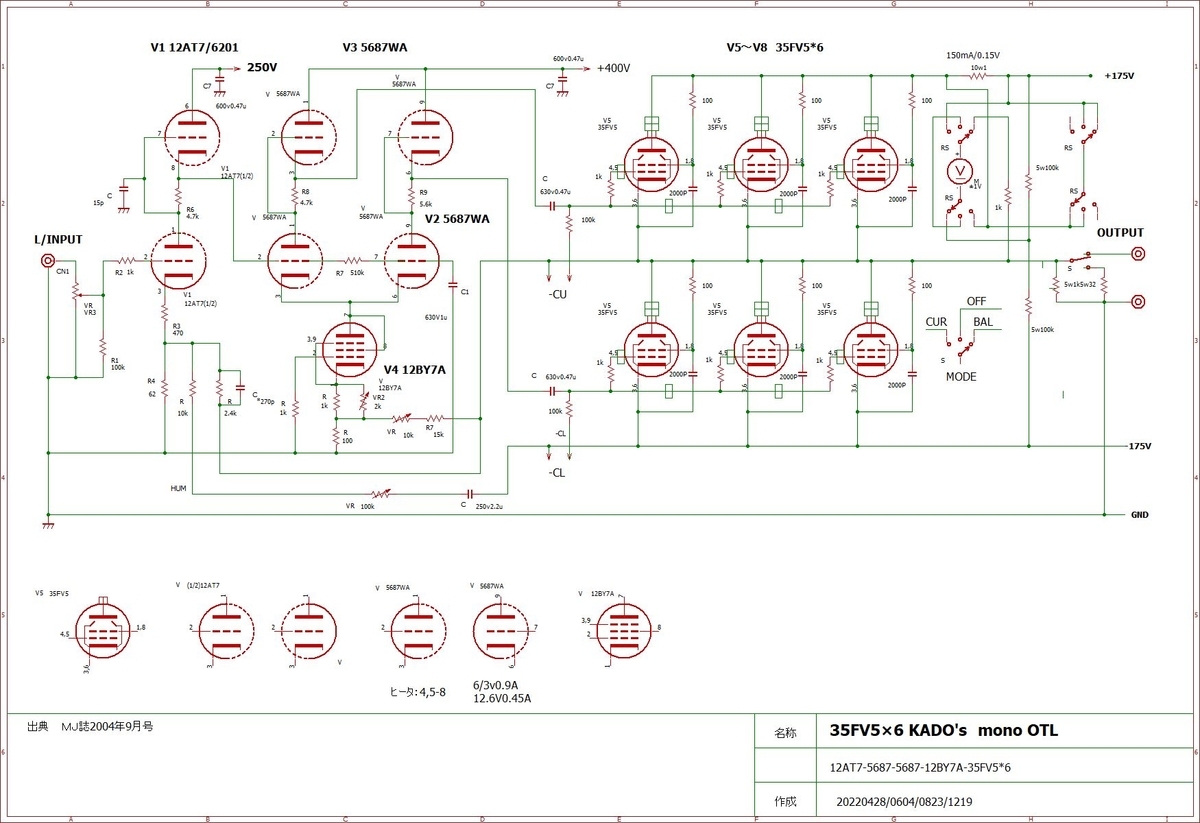

最初に製作予定回路図です
2022年12月21日現在の進行状況

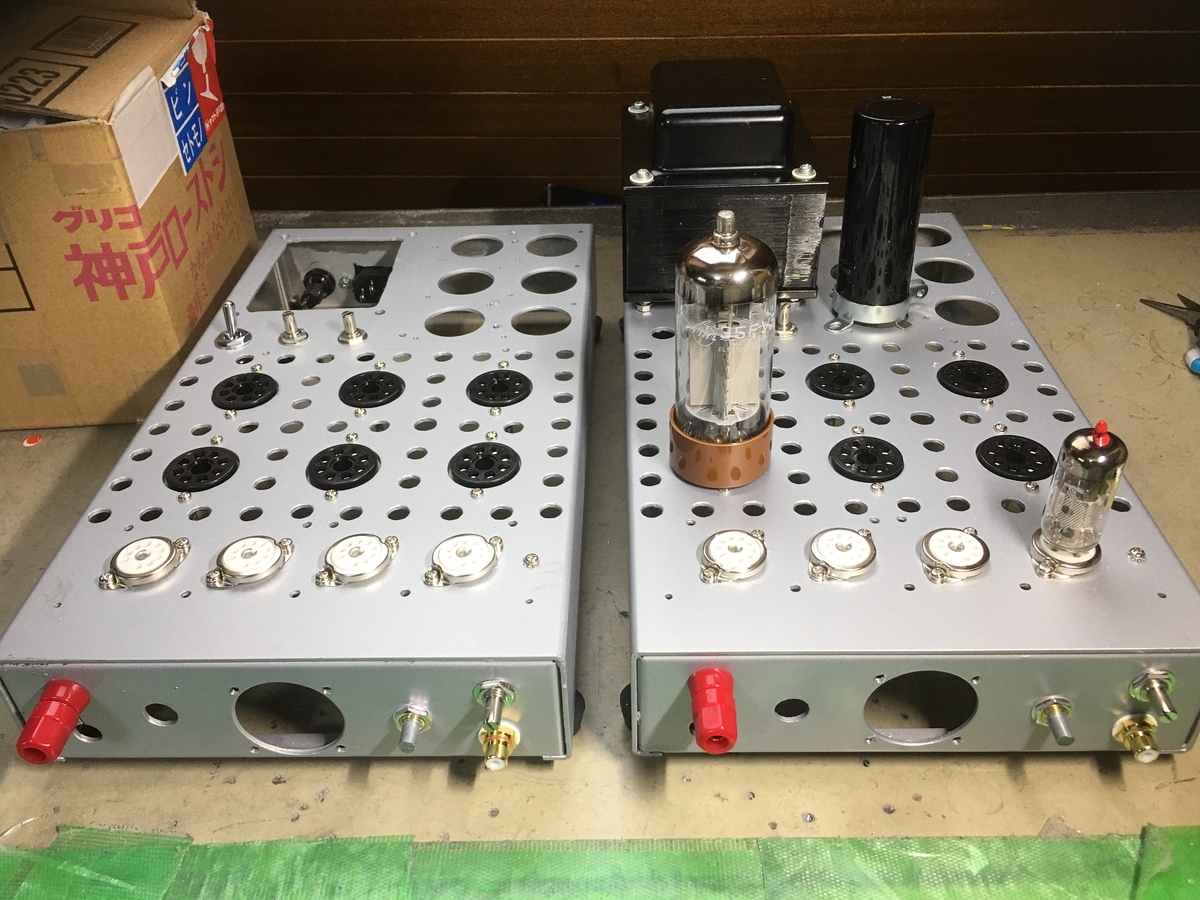

↓：部品取り付けの確認

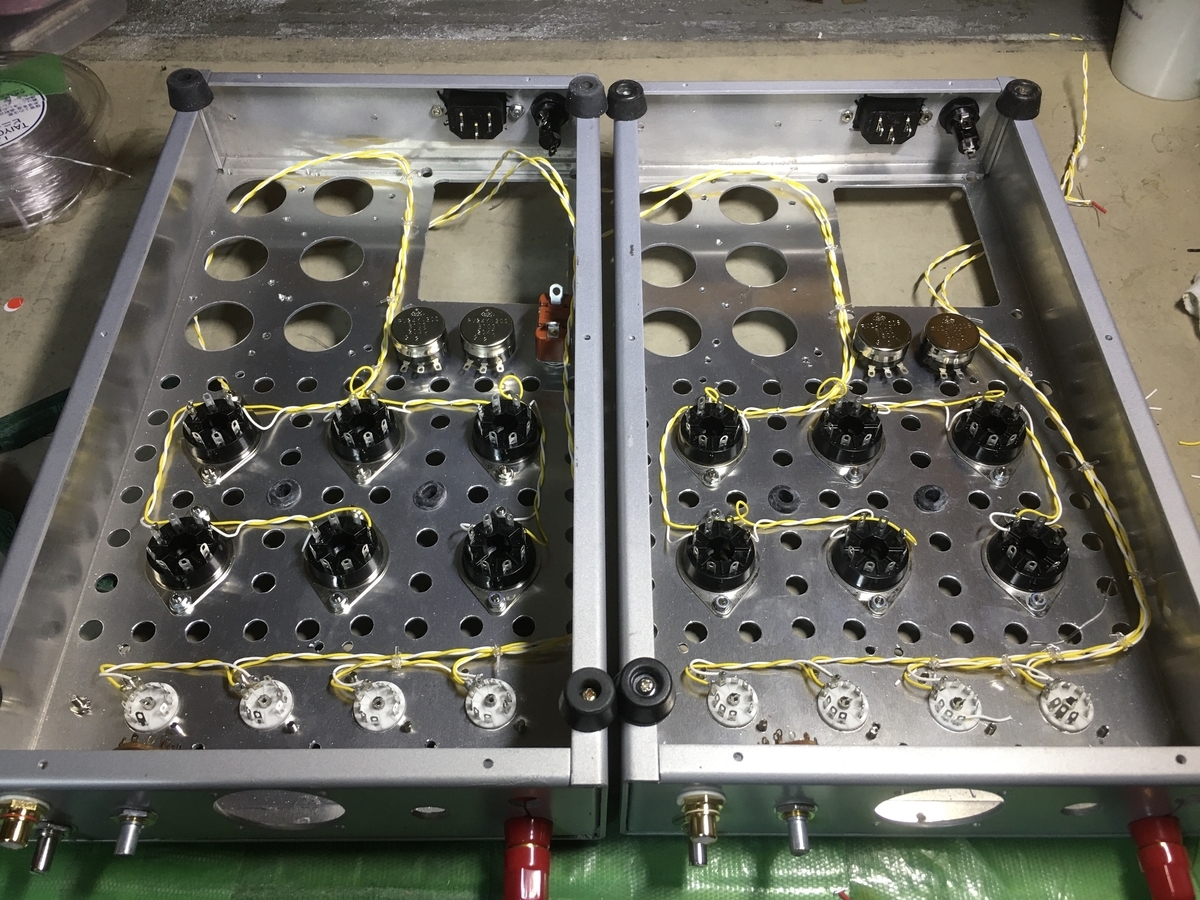

↓：ヒータ配線が終わったところ
