new 5670W×8×2の製作
小型化した趣旨
プリント基板を既製品シャーシに収めるには、旧版では大きくて既製品シャーシも大きくしないと入らないため、基板の小型化を図った。

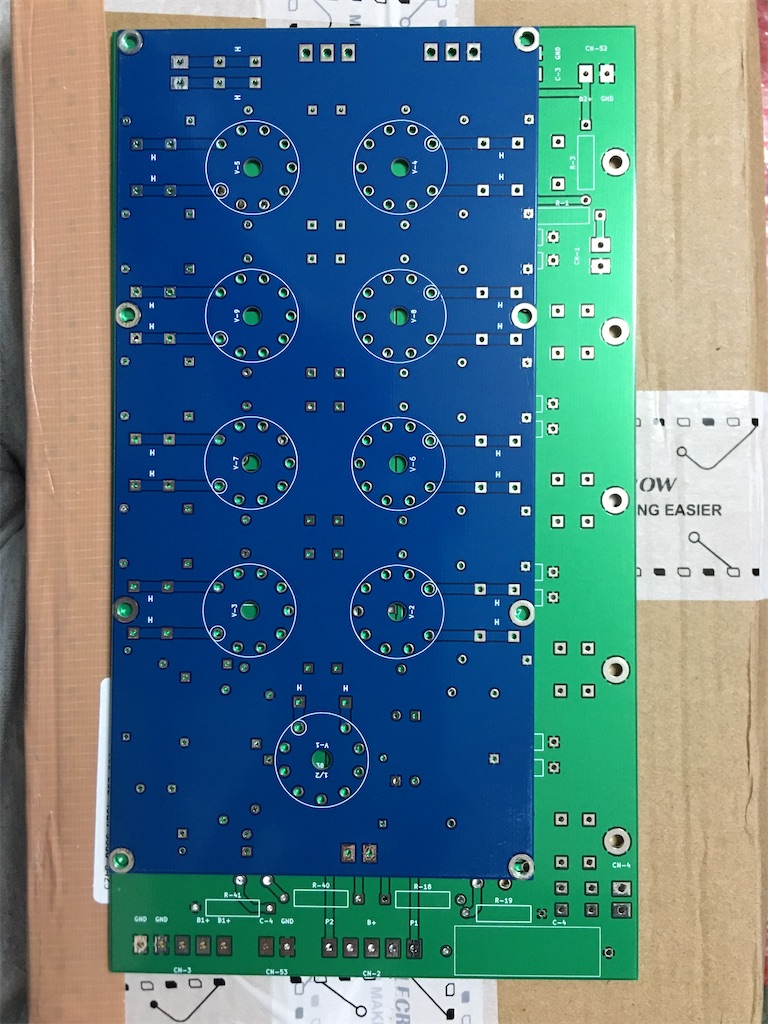

写真説明
先に製作した同じ5670W×8×2のプリント基板を小型化した新版(改訂版)です。
シャーシも小型になりました。
大きさは
プリント基板
旧版：225×125
新版：200×100
シャーシ：ゼネラルトランス製
旧版：400×300×70×2(特注)
新版：400×250×60×2(2MM-283)
この大きさで最初の写真のように電源トランス、アウトプットトランスなどが後方に丁度入ります。
これで他の人にもつくりやすくなりました
5670W×8×2に関しては
電源トランス：PMC-190M(ゼネラルトランス)
アウトプットトランス：DE-8K7W(Arito's Audio Lab)
を使うことができます。
(注：DE-5K7Wは8K7Wに訂正しました)
6414と6463では、PMC-190Mではヒータ巻線容量が不足するため特注トランス(KN-2219)をつかいます。
新版5670W×8×2は今製作中の3P50ppの次に製作する予定です。
旧版の5670Wpp×8×2
