真空管アンプ製作回路(42) 40KG6A/PL509(T)se

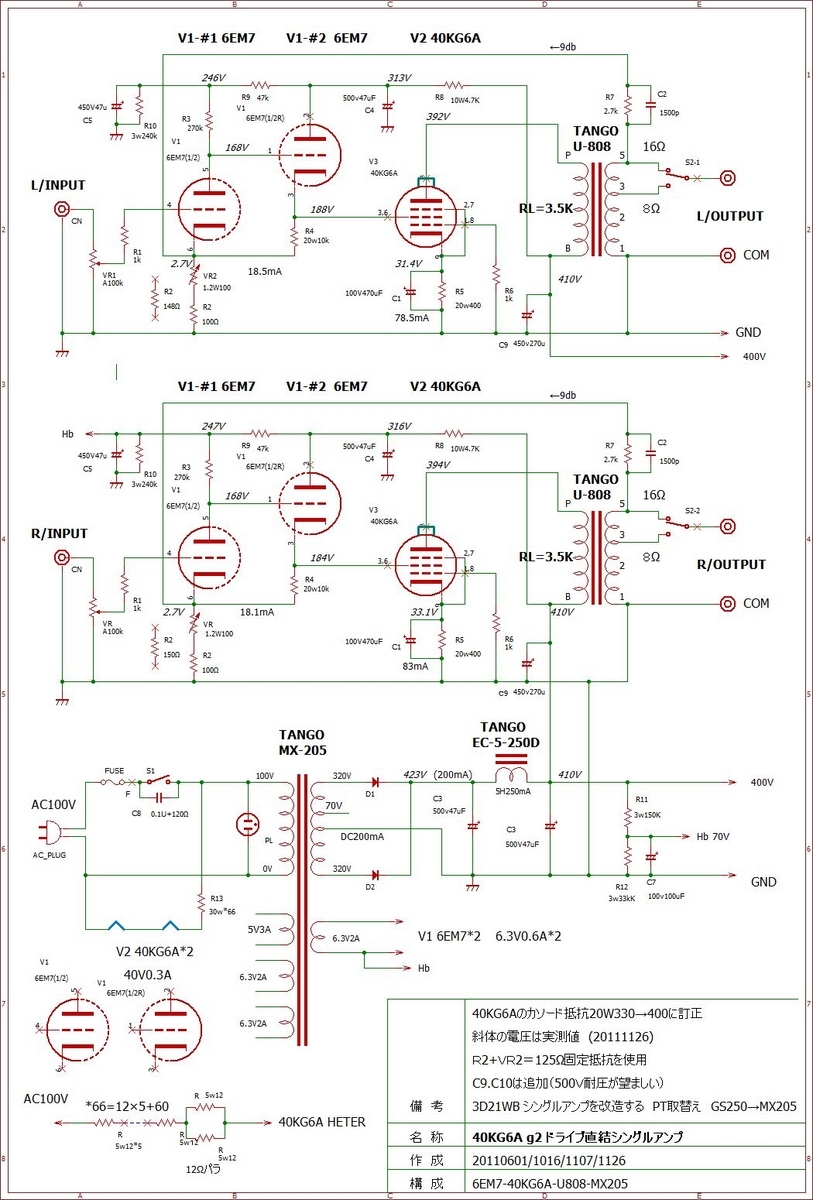

前41回で紹介したEL509/6KG6の兄弟球40KG6A、最強の水平偏向出力管、G2ドライブ方式の直結シングルアンプである、6EM5によるこの直結方式は何度か実験製作したが安定している
出力管も36LW6に交換してテストしたが同じように働く
最大出力は10W近く出た記憶があるが？
このアンプは他のアンプから改造して製作したもので写真が残っていない、探して出てくれば掲載
これに使ったPT TANGO MX-205 は今在庫として残っているので、解体し他のアンプにしたのかも？
