8B8/16A8 真空管差動式アンプ
差動定電流素子に真空管を使った差動アンプ

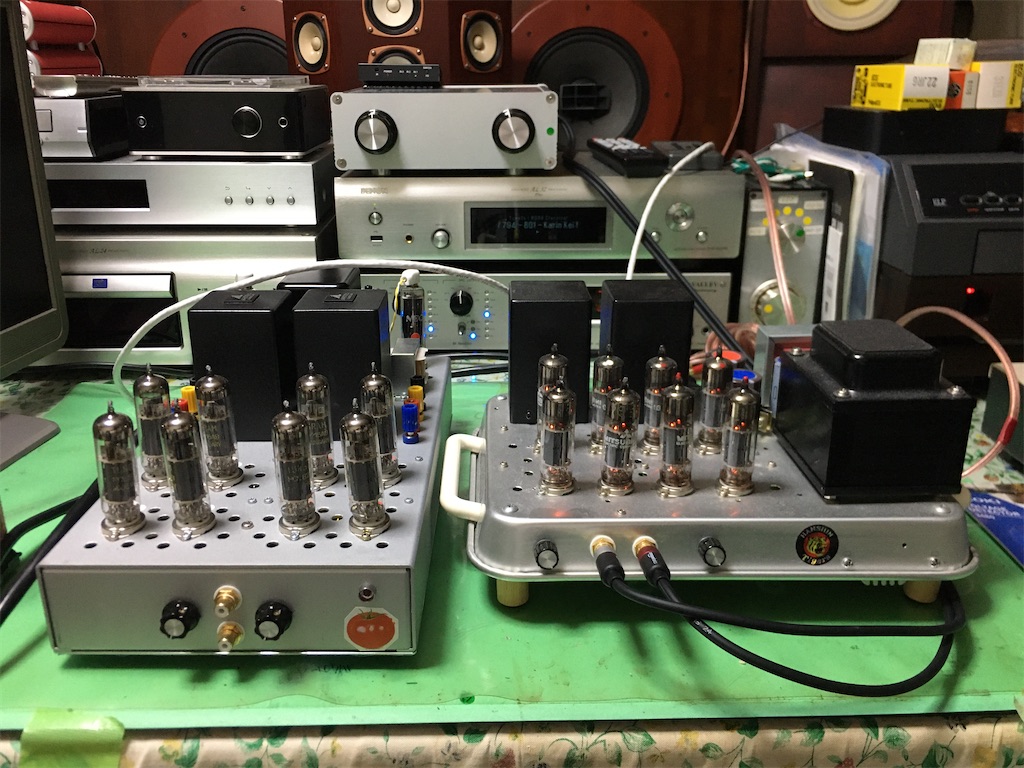

上写真
右は試作8B8差動アンプ
左は実用品として製作した16A8差動アンプ
通常差動型アンプの定電流素子には半導体素子を使うが、ここでは真空管を定電流素子として使用した。
便宜上、増幅段と差動段に同じ真空管8B8/16A8を使った．つまり、ステレオ構成では増幅段4本、定電流段4本計8本を使う
8B8差動アンプ
16A8差動アンプ
真空管の差動素子にこだわったのは、単に真空管を使いたかったからで、半導体素子をつかえばかなり簡単に出来る
製作者の我田引水であるが、真空管差動式アンプの音は、最大出力が低くなるので、その分馬力面が後退するが反面その分繊細で綺麗な良い響きがする
半導体素子を使ったらどんな音になるかな？

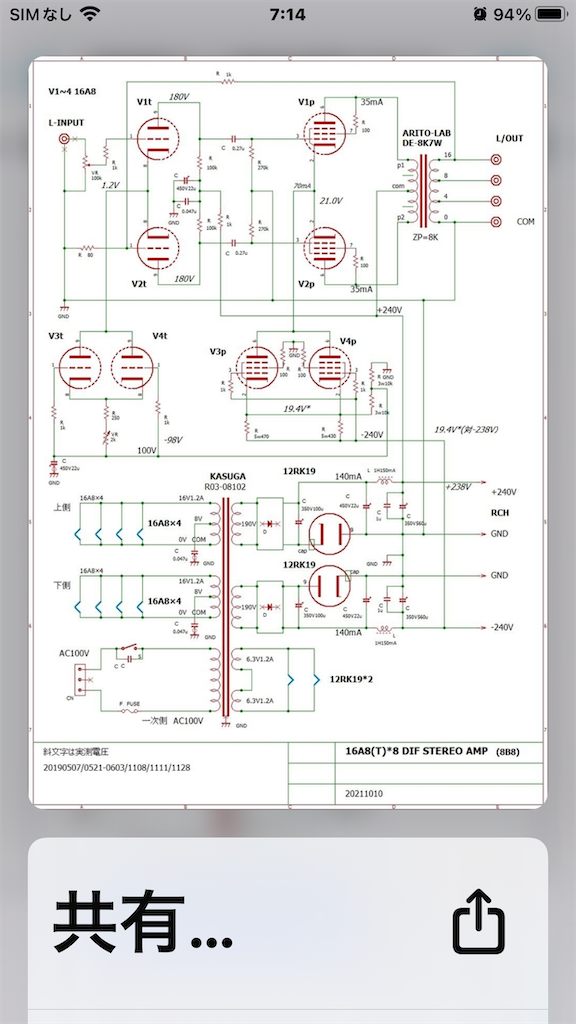

回路図はPCにあるので、後から投稿する
