3P41/3P50pp改造
オーディオ合宿に参加出来そうなので、気になっているところを昨夜改造しました．
改造箇所は
①出力インピーダンス切り替えスイッチの復旧
②出力管電流測定方法の変更とメータースイッチ変更
③NFB調整
①はスピーカー出力インピーダンス4-8-16Ωを切り替えしますが、電流測定用に使っていたロータリースイッチを当てます
②出力管のプレート側で電流検出していたが、これをカソード側に10Ω抵抗をつけ電流検出しメーターに繋ぐ、小型化スナップスイッチで球を選択する
③調整時、仮にNFB抵抗を付けてあったが、NFB量と位相補償も最終確認する

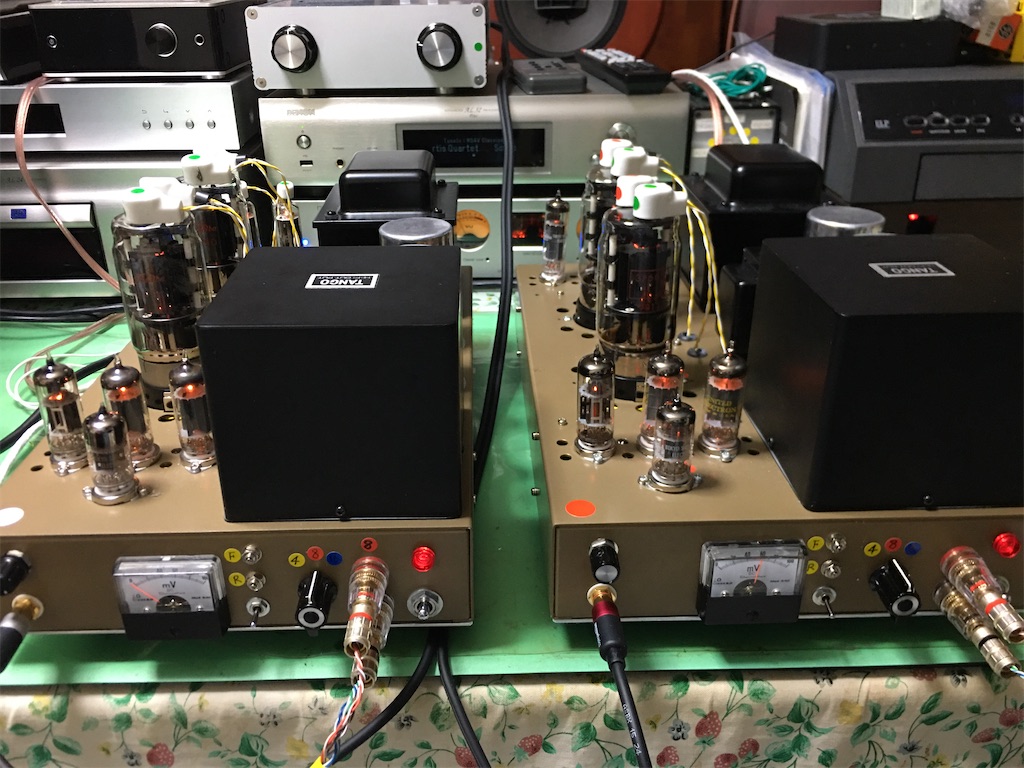

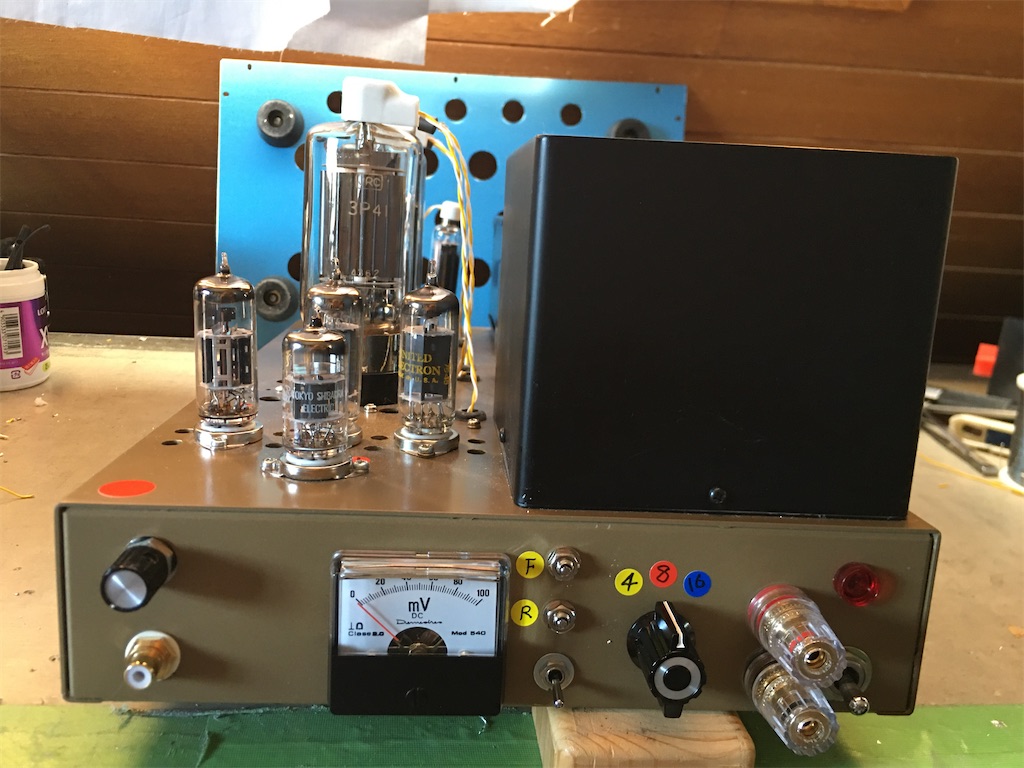

写真：前面が少し変わりました

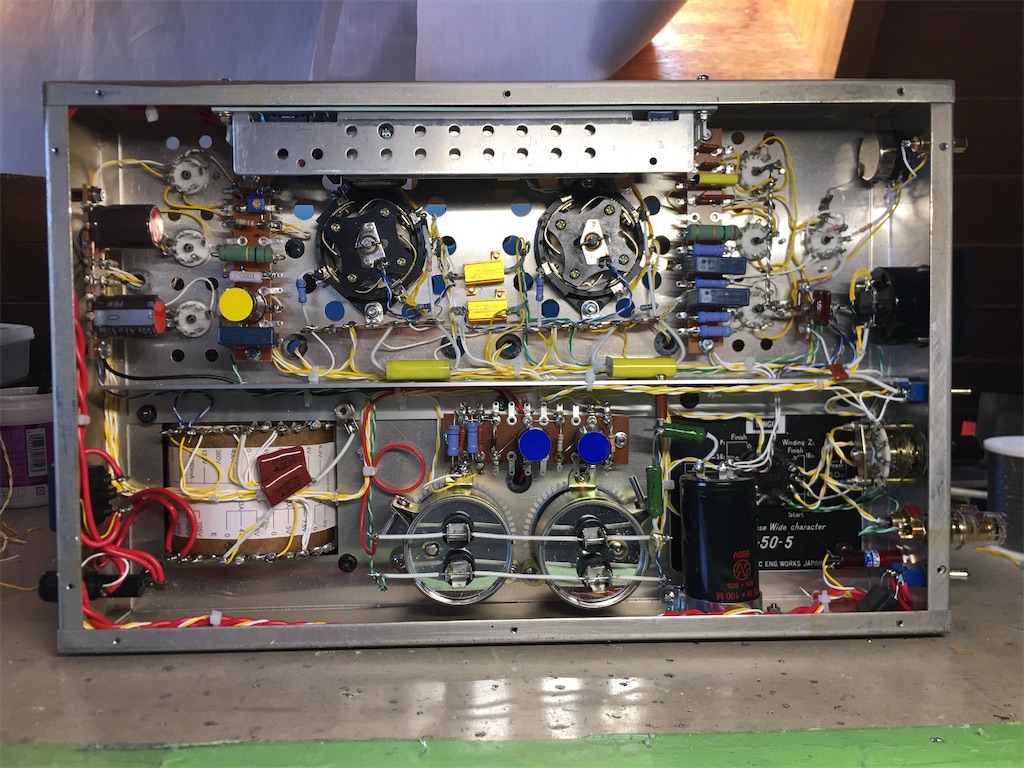

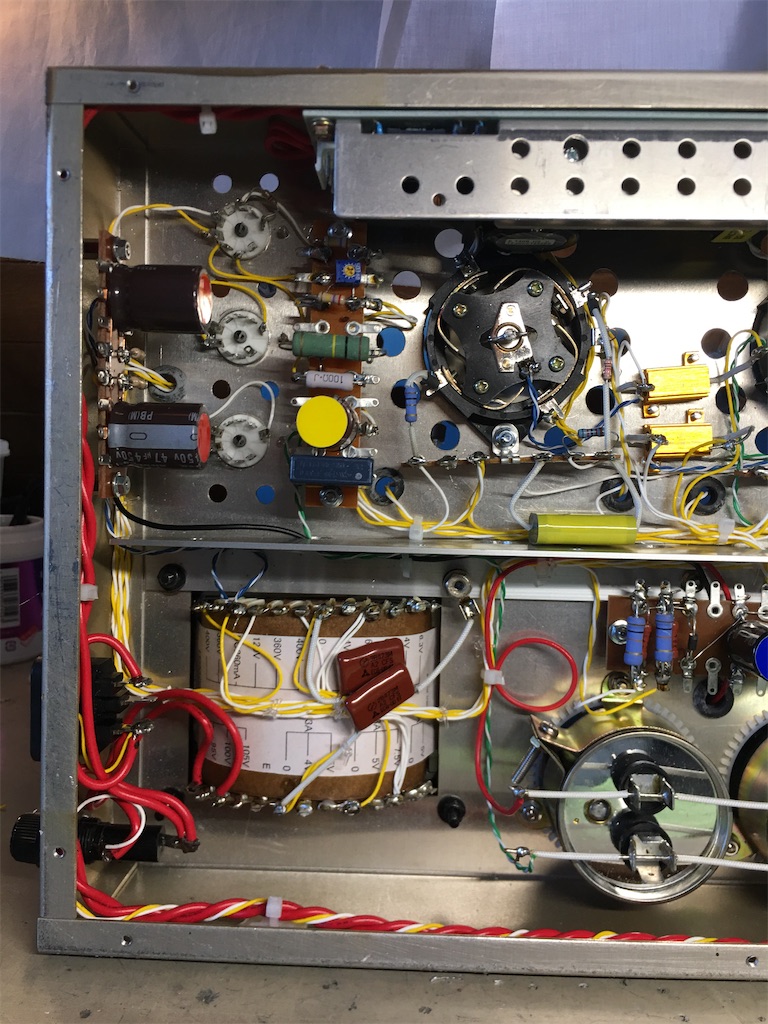

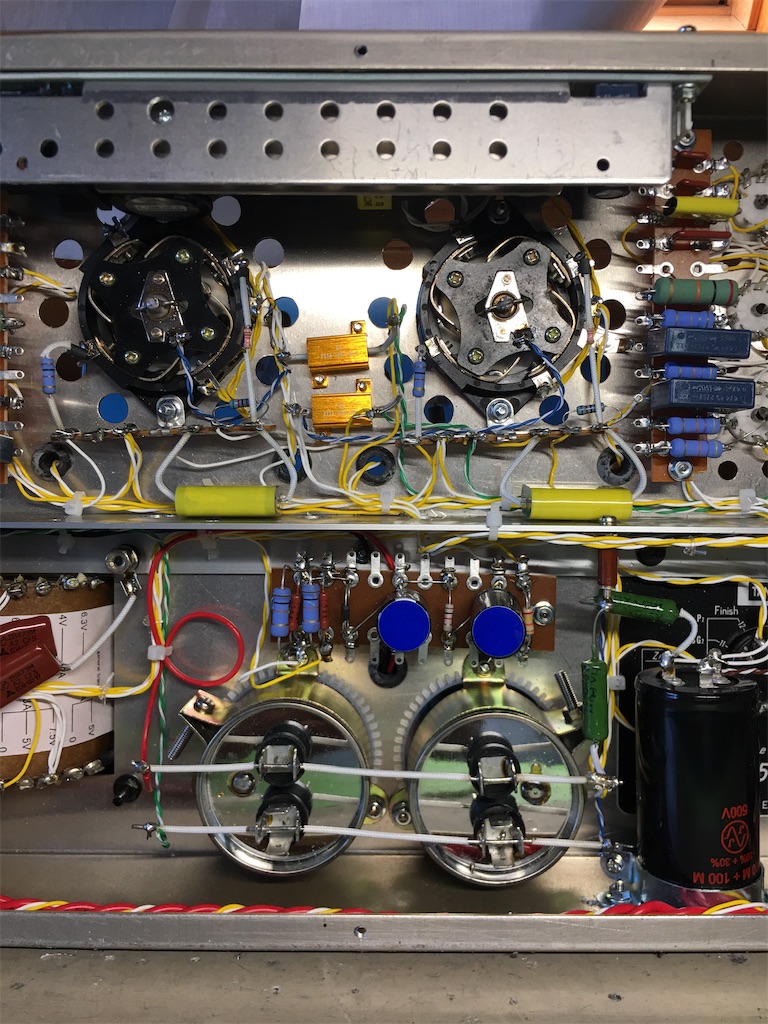

配線の様子、どこが変わったのかな？

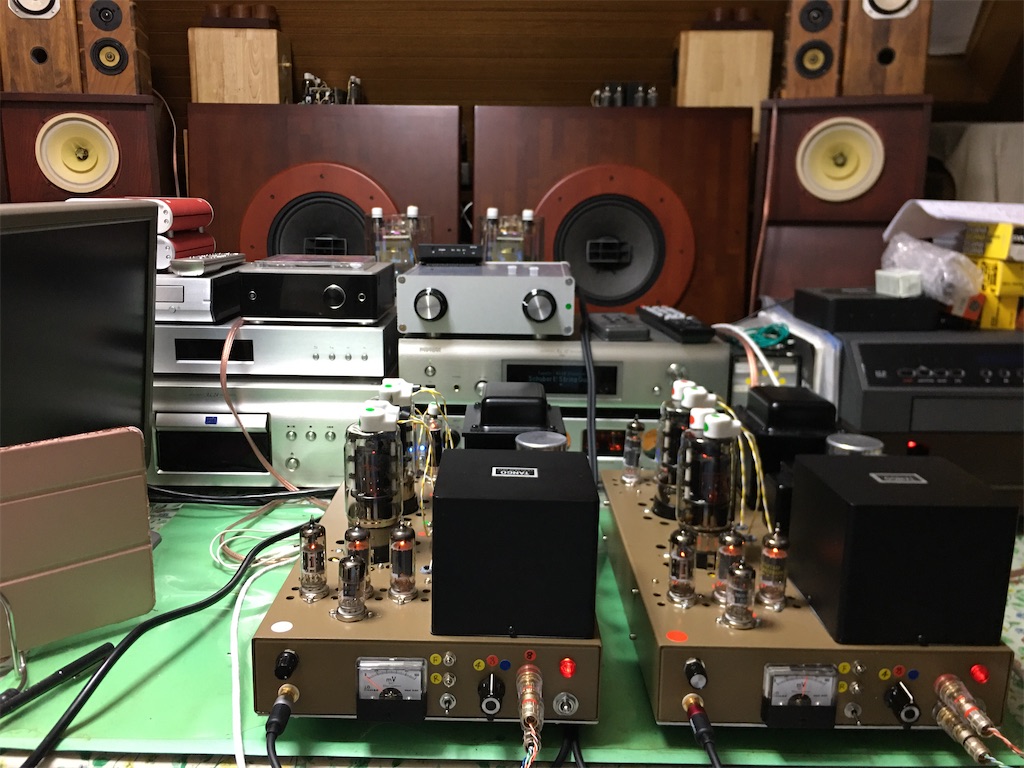

今朝から残る1台を改造し、2台ともできました。
出力管は3P41ppで動作確認してから3P50に交換しました。
3P50では最大出力が30 Wに下がります。
これは3P41は新品、3P50は中古球だからだと思われますが個体差かもしれません。
夕食後から試聴始めました。
今夜のLPコンサートは3P50で楽しむことにします。
写真

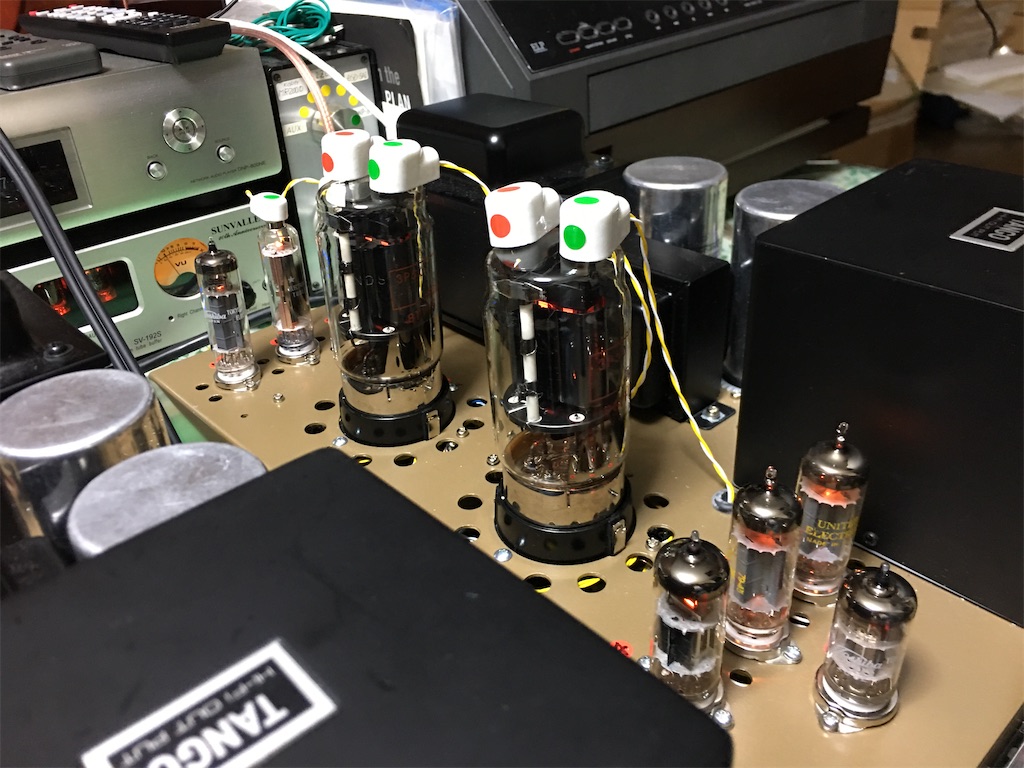

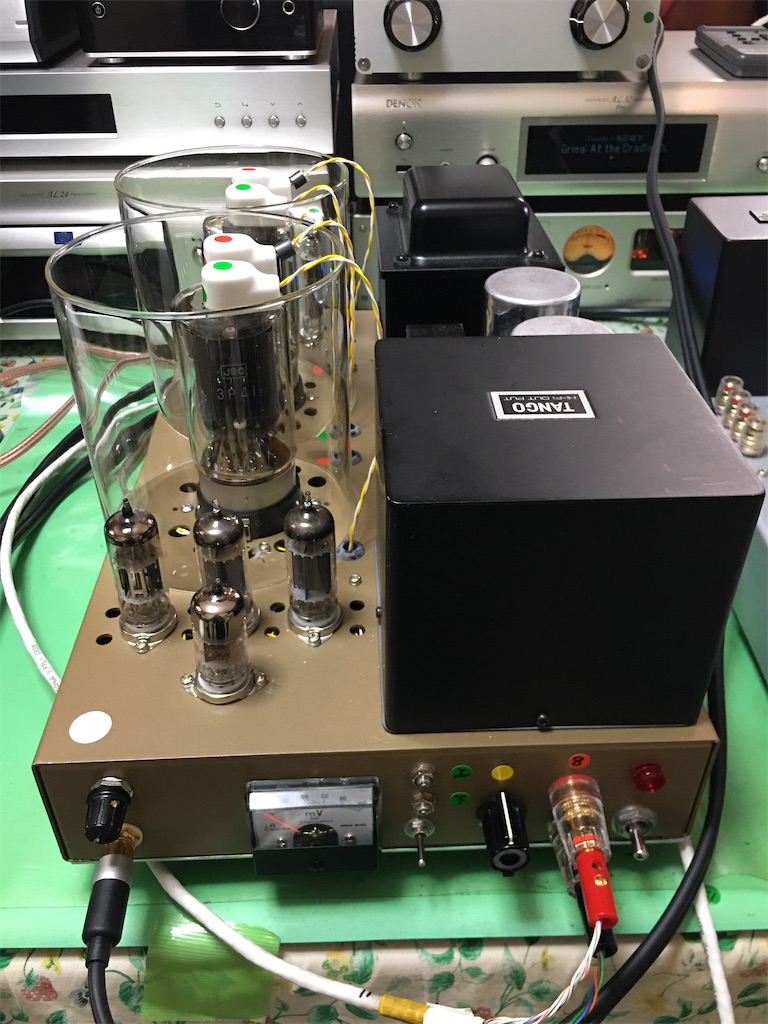

左：3P50、右：3P41
球の電極は全くちがう
聞いた感じ、3P41と3P50は互換性があるが、音はかなり違うようです。
両方とも船舶無線機に使われていた球なので、出回っている球は定期交換品が多いと思われますが、在庫の中でも比較的好調な球を使っています。

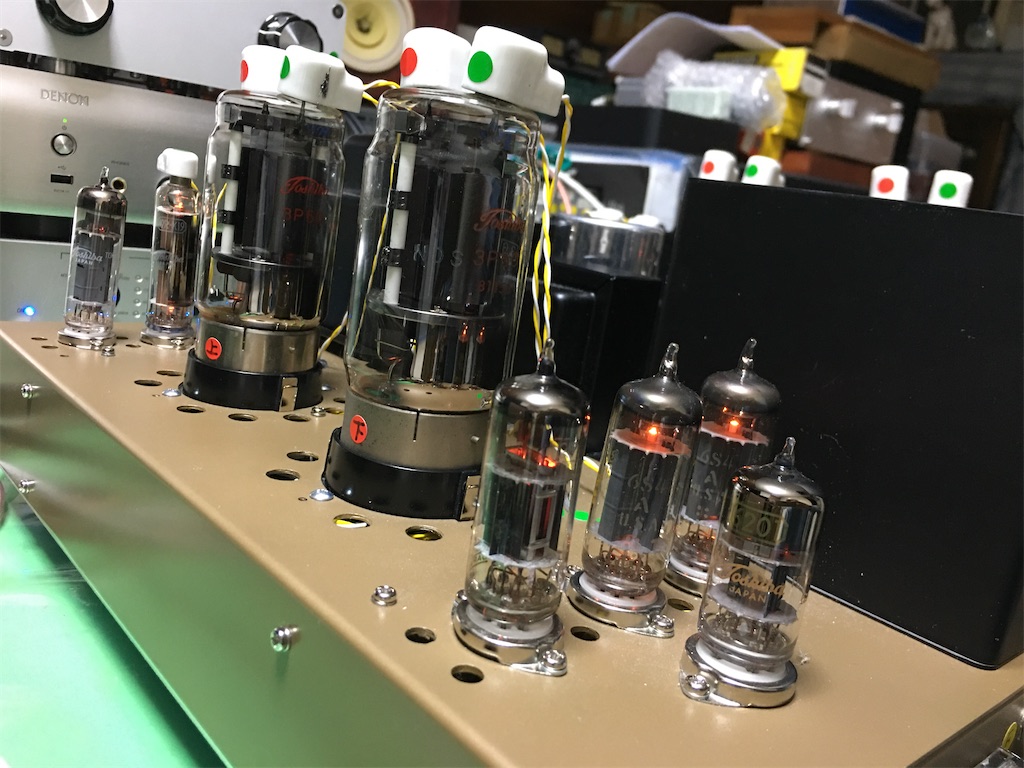

写真は3P41を使っている
