フッターマン H-2型 10CW5×10 OTLの製作
動作確認が大詰めになりました．
最大出力は14W/16Ω、7W/8Ω
8Ω時入力電圧1Vで最大出力7W
周波数特性/16Ω時
10Hz-100kHz：0.5db 、 250kHz-3db
最大出力時10CW5のIpは約400mA/5本、1本あたり平均80mAになります。
後1台は来週に最終配線と確認作業します

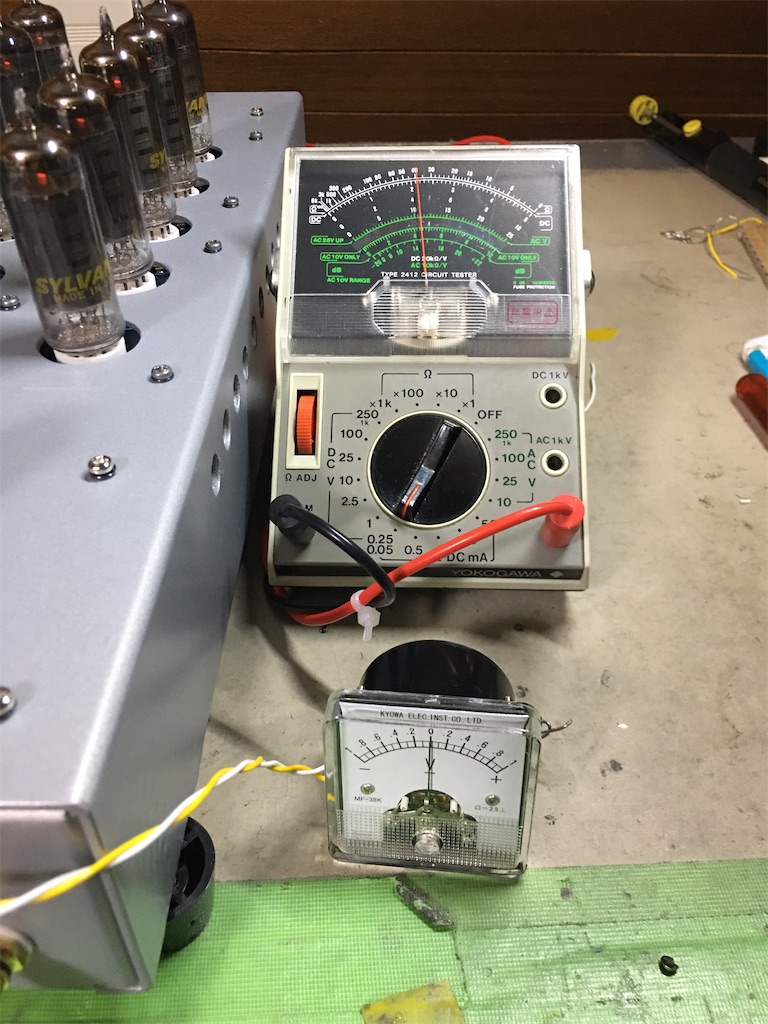

テスター指示DC100mA
バランスメーターゼロ

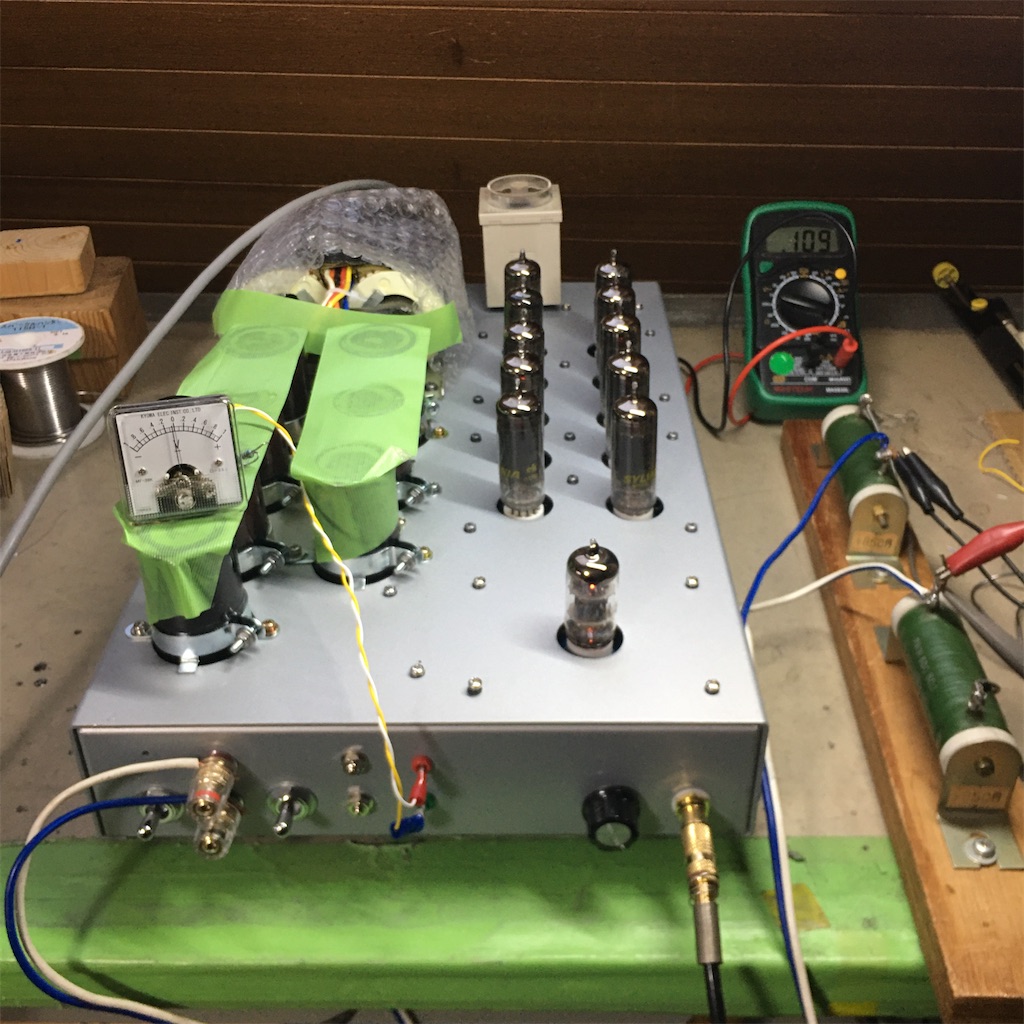

フッターマンH-2型OTLの製作にあたって「テスターだけで調整できる」を目標にしてきました
主要な増幅部はプリント基板になってますので、複雑な配線作業はかなり楽になり、通電テストは電源部の確認が主な作業になります。
電源部は
出力段±150V、バイアス電源、初段400V電源の三つと、それにヒーター電源関係です。
