フッターマン H-2 OTL製作

フッターマンH-2型 10CW5×10  OTLの製作

R側の配線完成

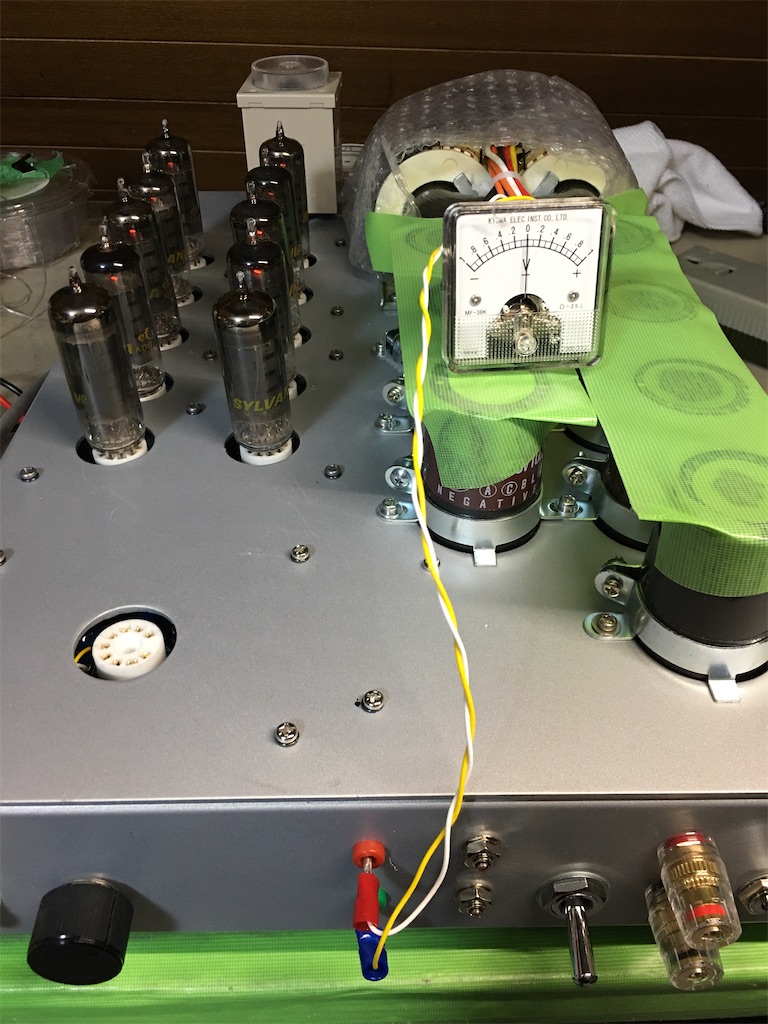

通電チェックを始めました

10CW5を差し込んでDCバランスを確認したが、先の1台L側と様子が違う

先の分でよく揃った球を使ったので、電流バラバラのが、残ってしまったらしい。

かなりバイアス電圧を変えないとだめのようす。

全体動作はしているので、どうするか?考え中



バイアス電圧を変えることにして、何とか落ち着きました

f:id:arunas001:20241129211029j:image

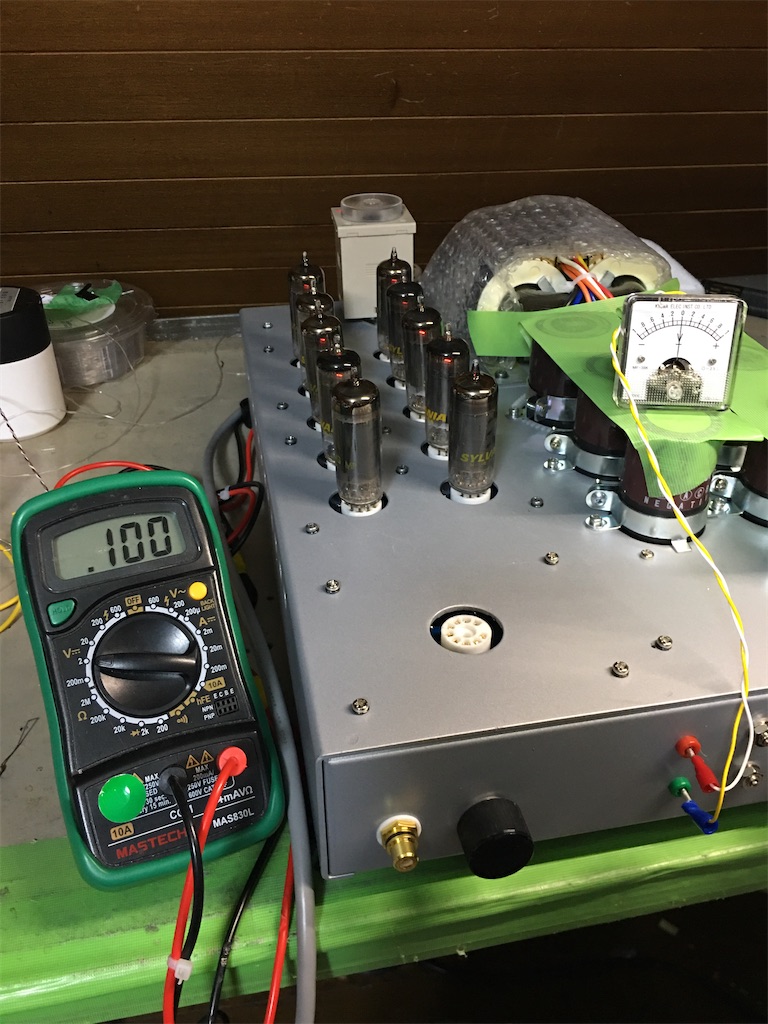

合計電流:100mA/ 平均20mA

バランス:ゼロ
f:id:arunas001:20241129211032j:image

10CW5×10ヒーターは10本を直列にしてAC100 Vから点灯している、その分6.3Vのヒータトランスはなくて良い。

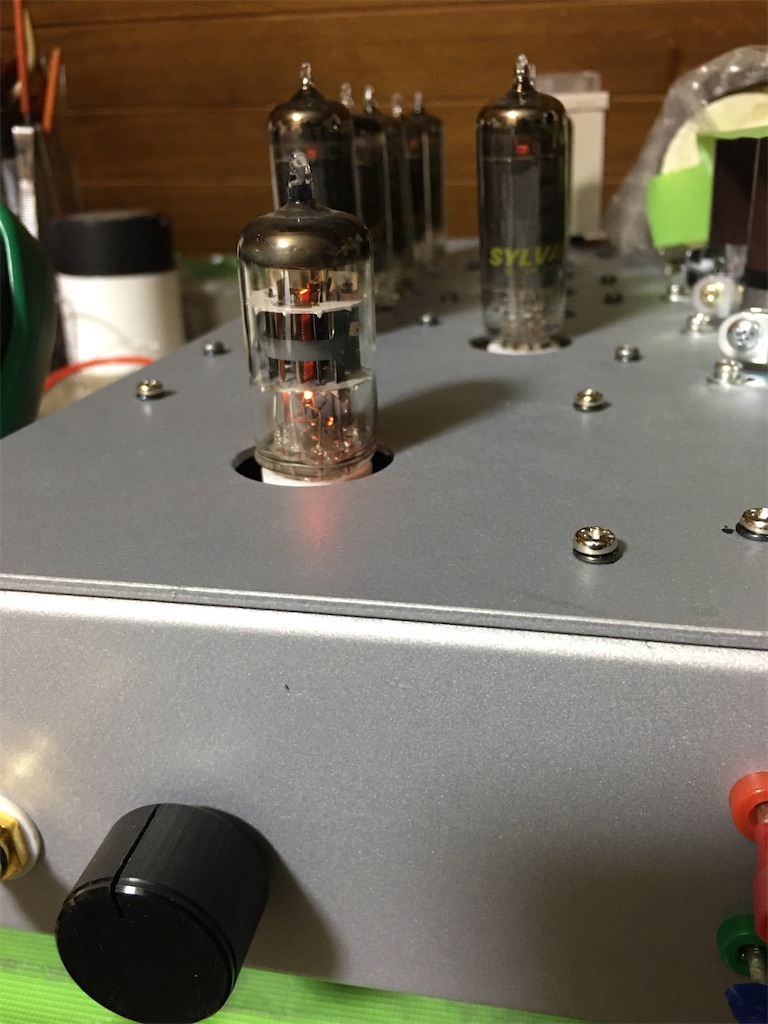

次は6AN8です。無事に信号出力しました、

最大出力は10W/8Ωとなりました。

f:id:arunas001:20241129213916j:image
