真空管資料

802と837

この２つの球の共通点は　

ソケットが同じUT７ピン　ピンアサインは同じ

800番代の送信管

くらいしか無い、

ヒーター仕様が違う

802は6.3V0.9A

837は12.6V0.7A

かつて807シングルアンプを改造して使ったことがあるが、あまり製作例を見かけ無い球である

当時集めた球802が4本、837が10本在庫あり

802にはオーディオ用途の動作例が掲載されている

写真はネットから拝借した

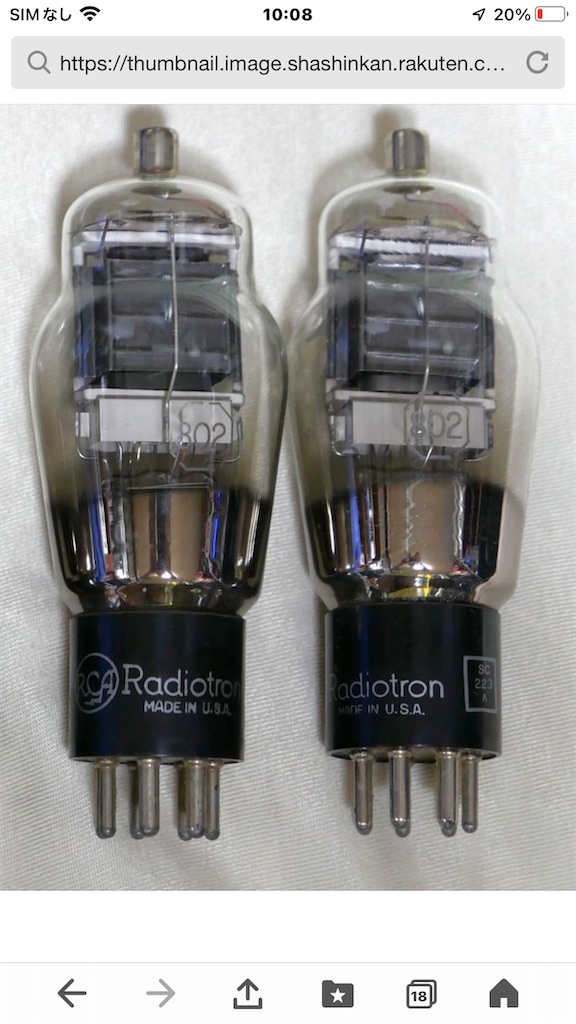

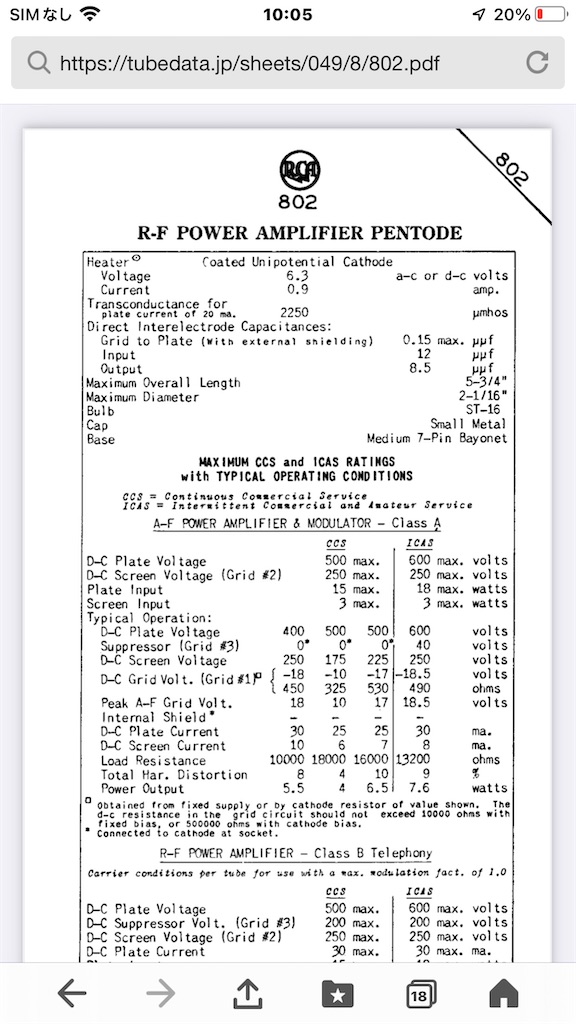

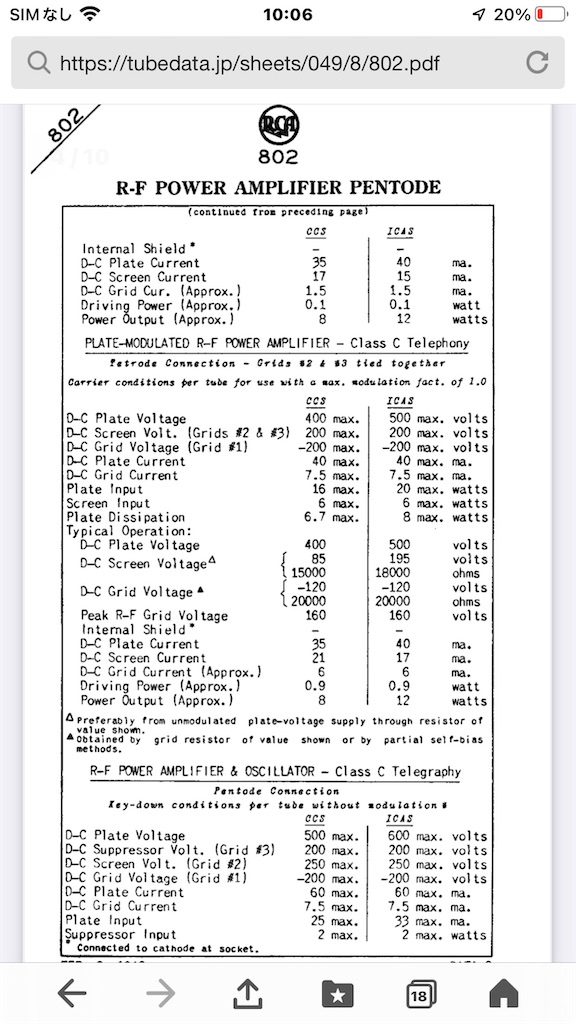

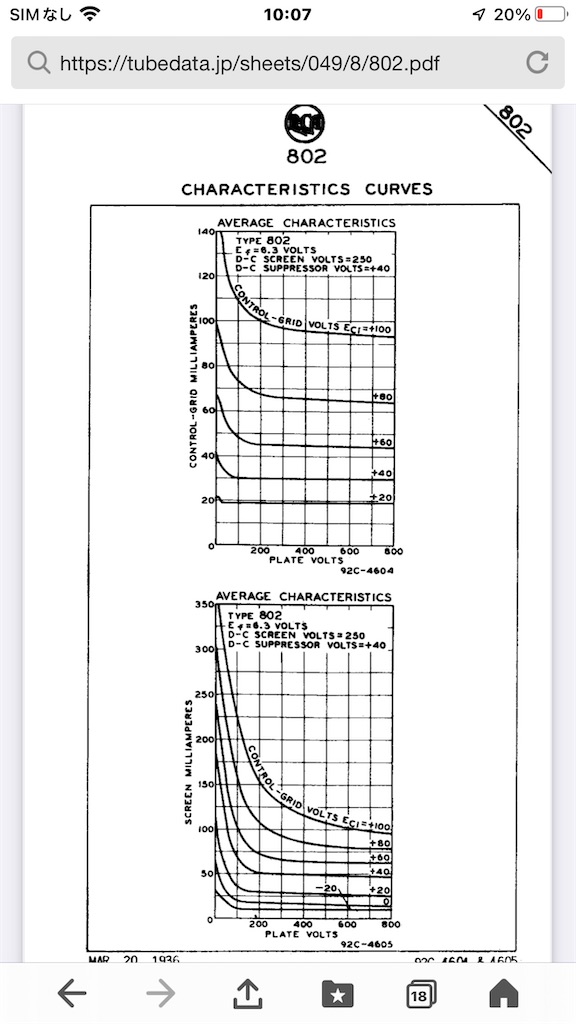

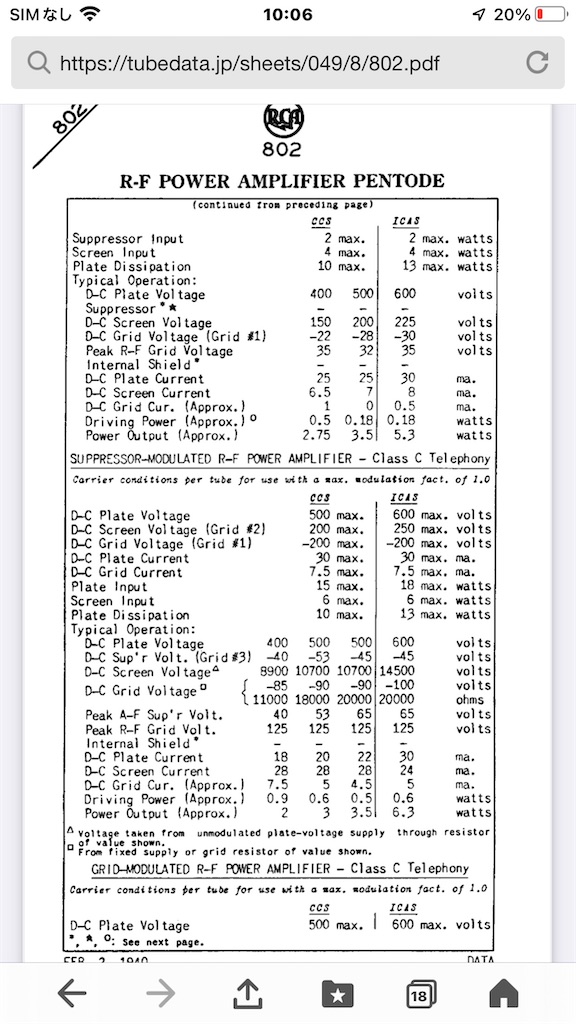

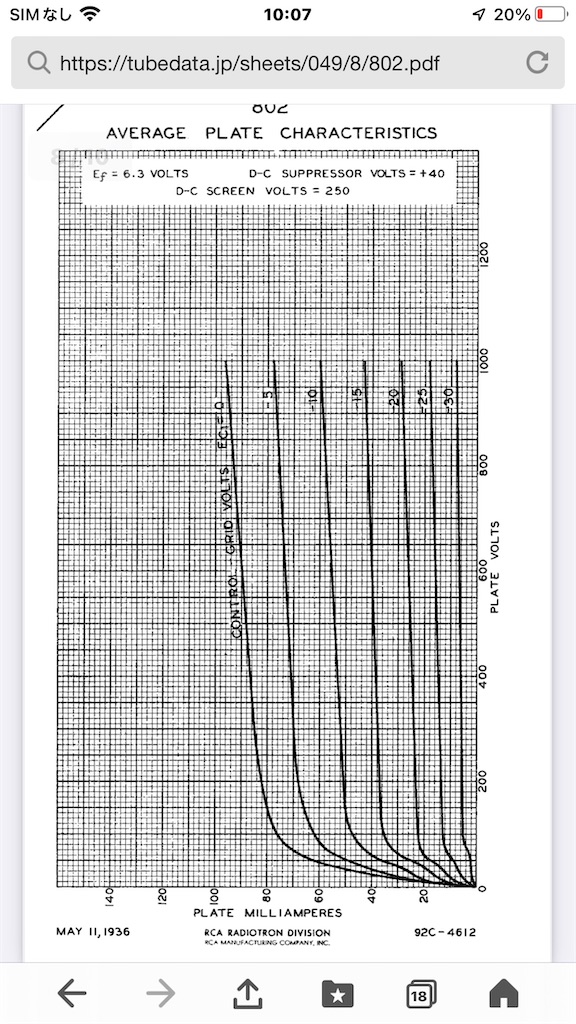

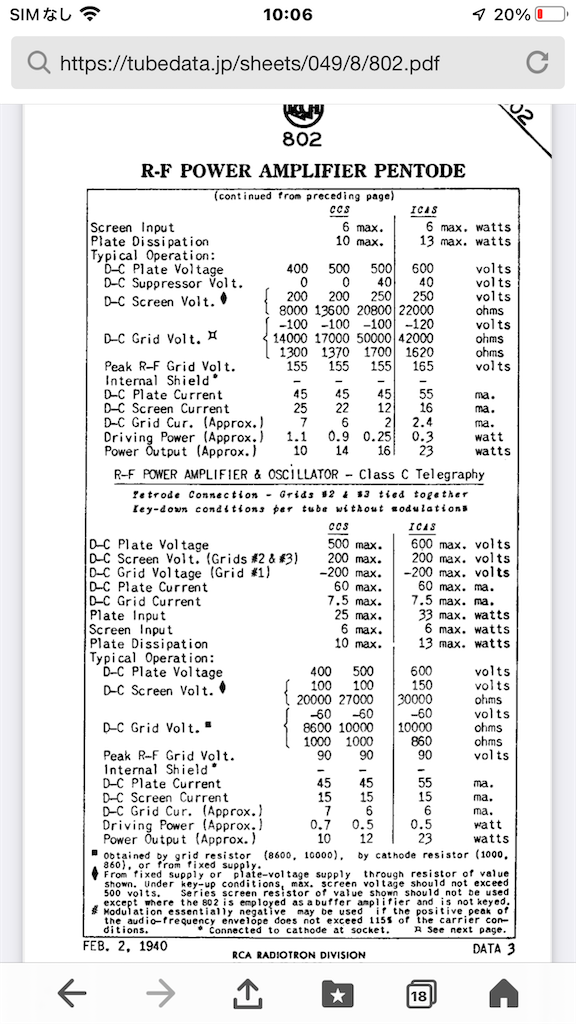

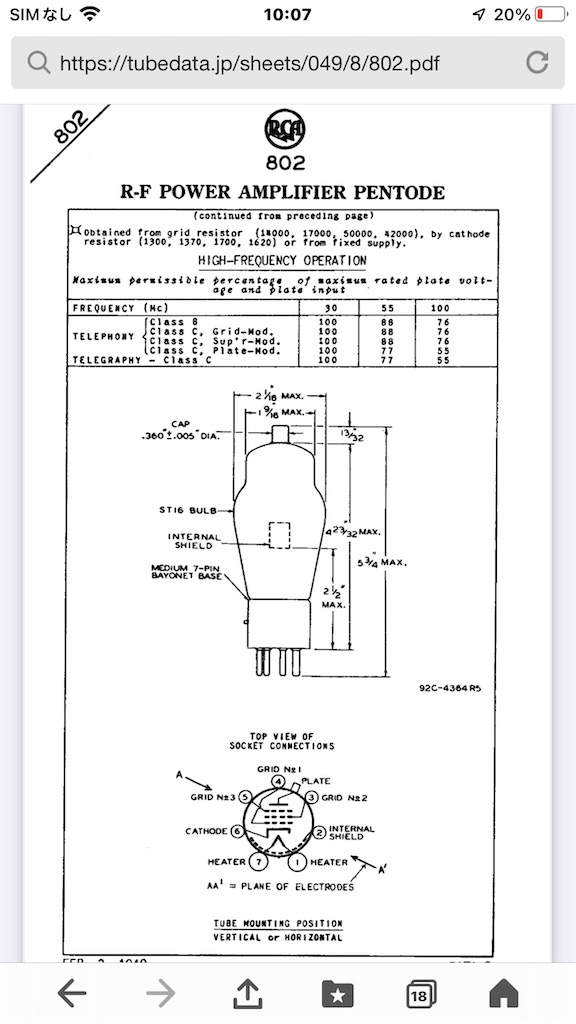

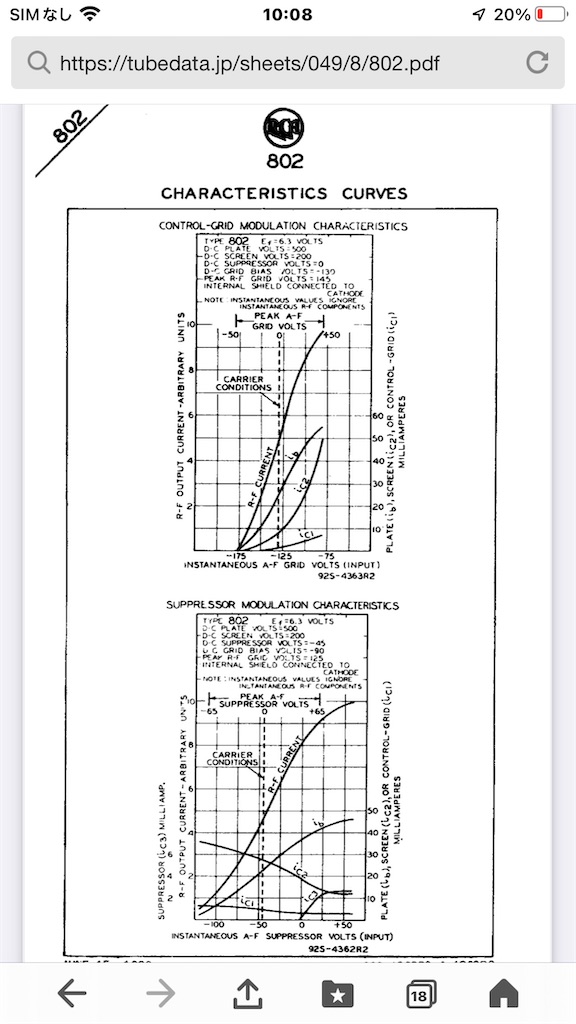

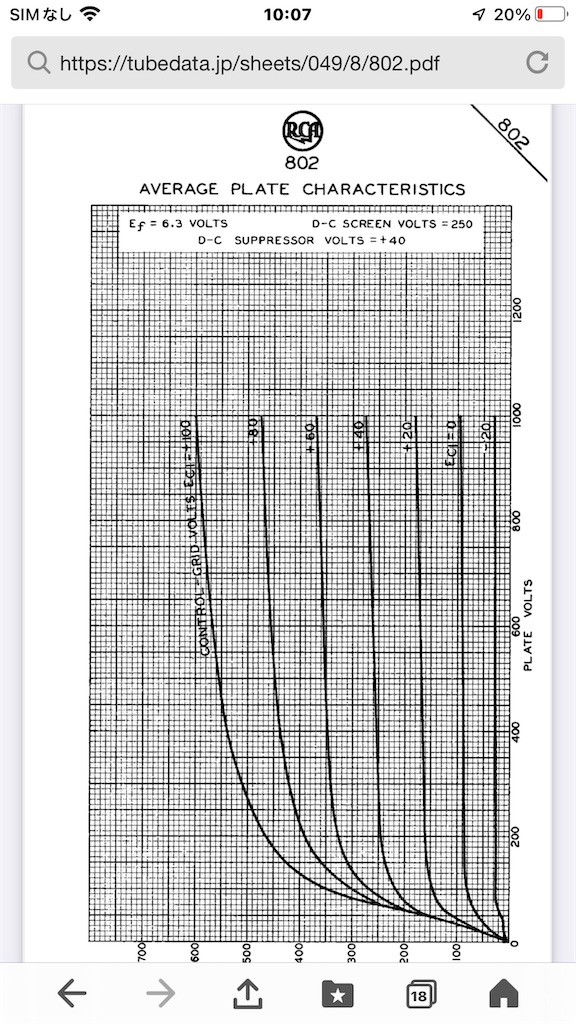

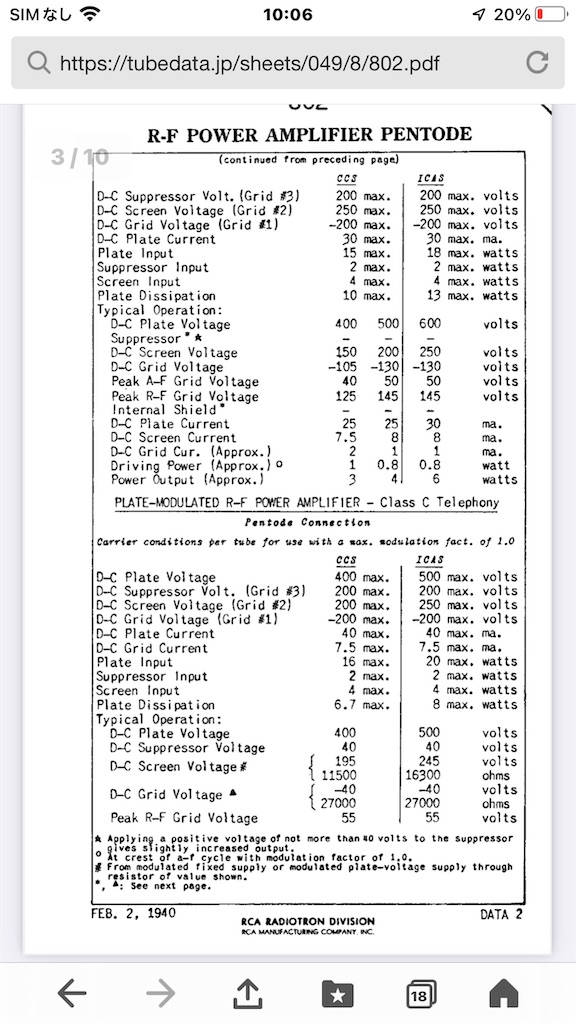

①802

f:id:arunas001:20241207092400j:image
f:id:arunas001:20241207092357j:image
f:id:arunas001:20241207092348j:image
f:id:arunas001:20241207092340j:image
f:id:arunas001:20241207092329j:image
f:id:arunas001:20241207092352p:image
f:id:arunas001:20241207092322j:image
f:id:arunas001:20241207092344j:image
f:id:arunas001:20241207092337j:image
f:id:arunas001:20241207092326j:image
f:id:arunas001:20241207092333j:image

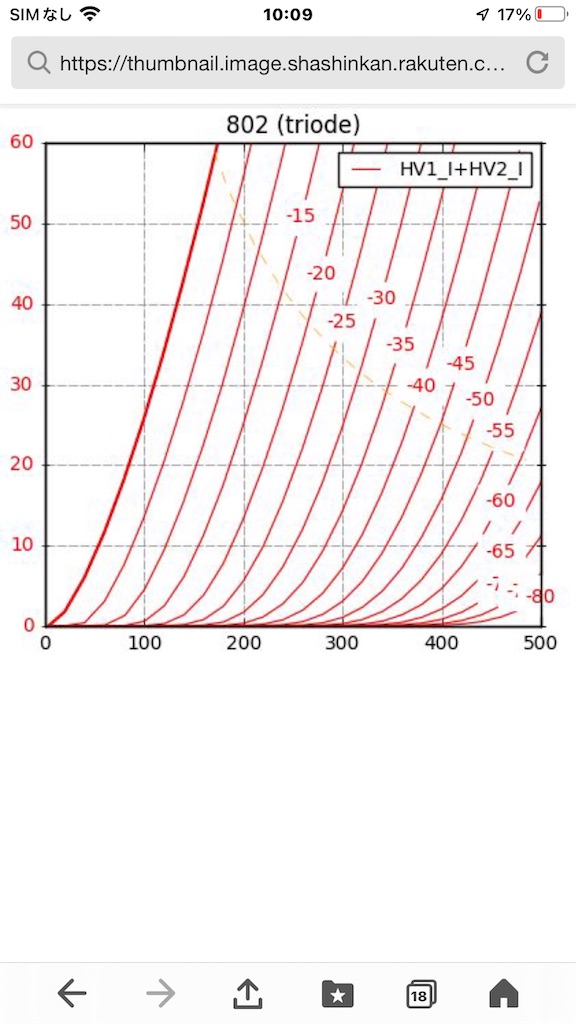

802 三結特性

f:id:arunas001:20241207093708j:image

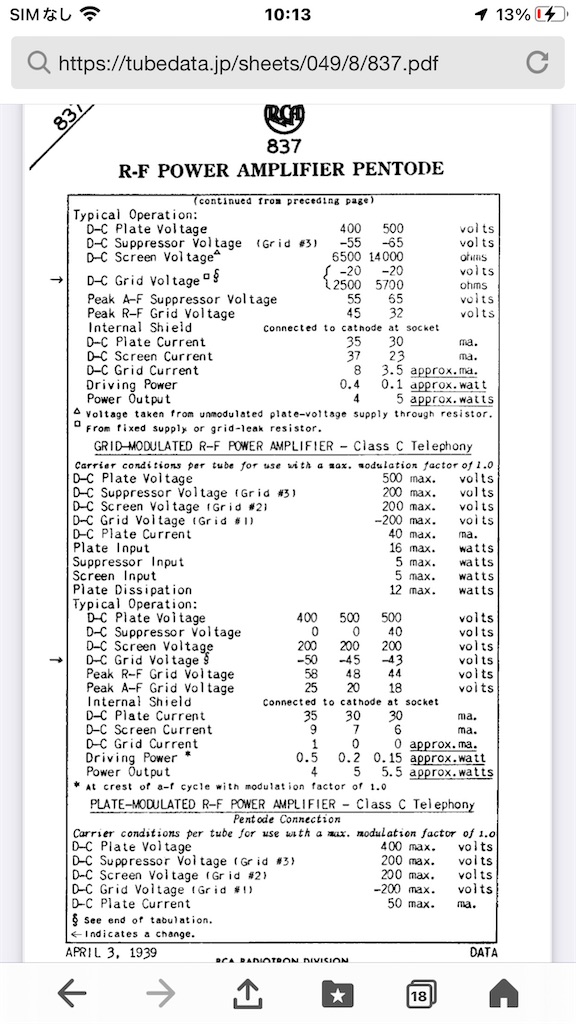

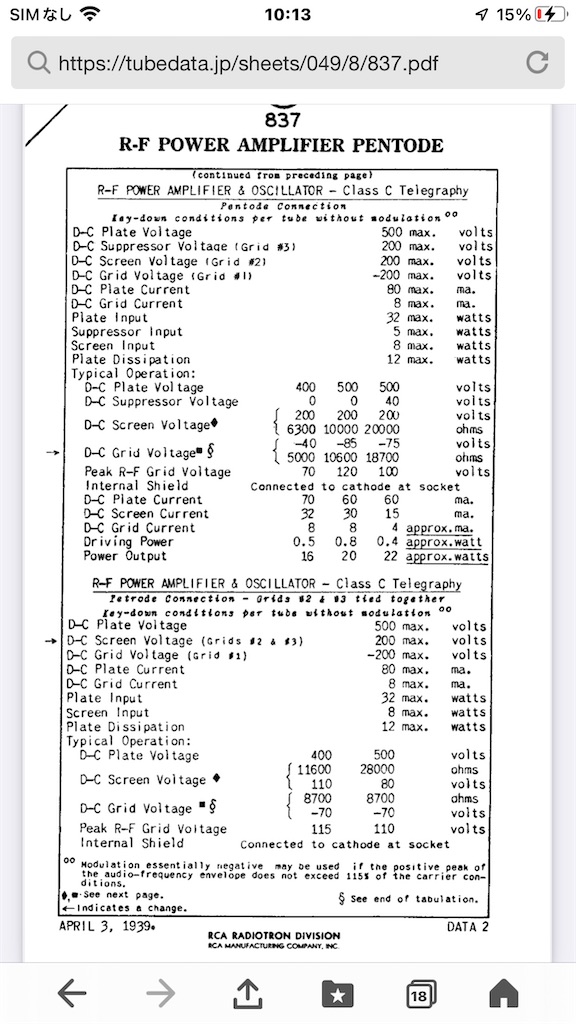

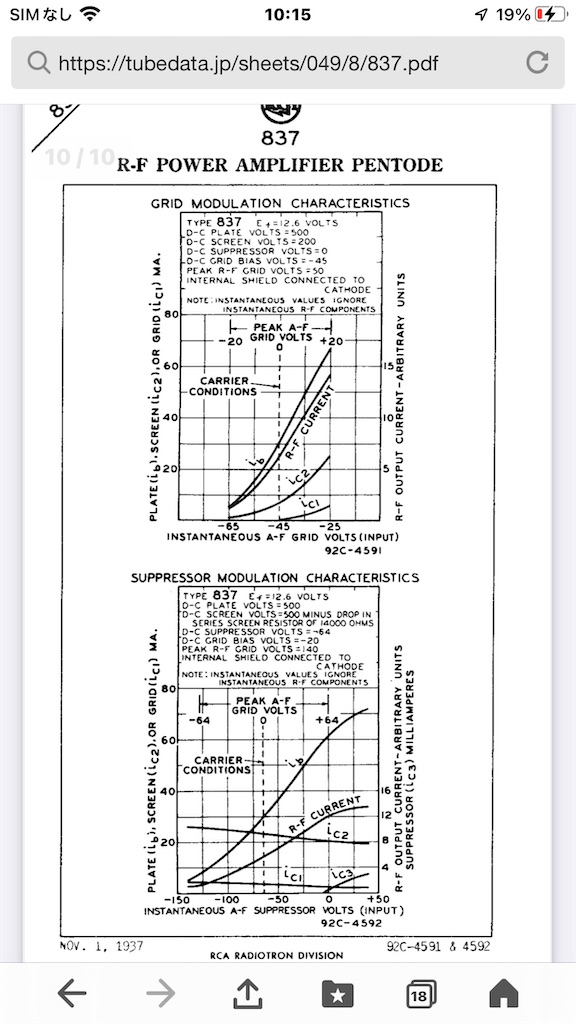

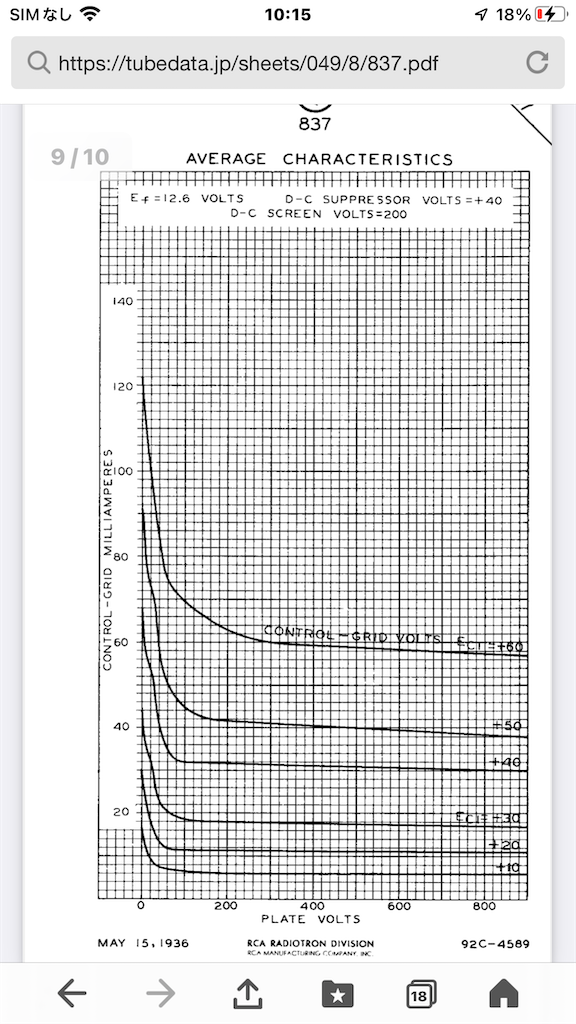

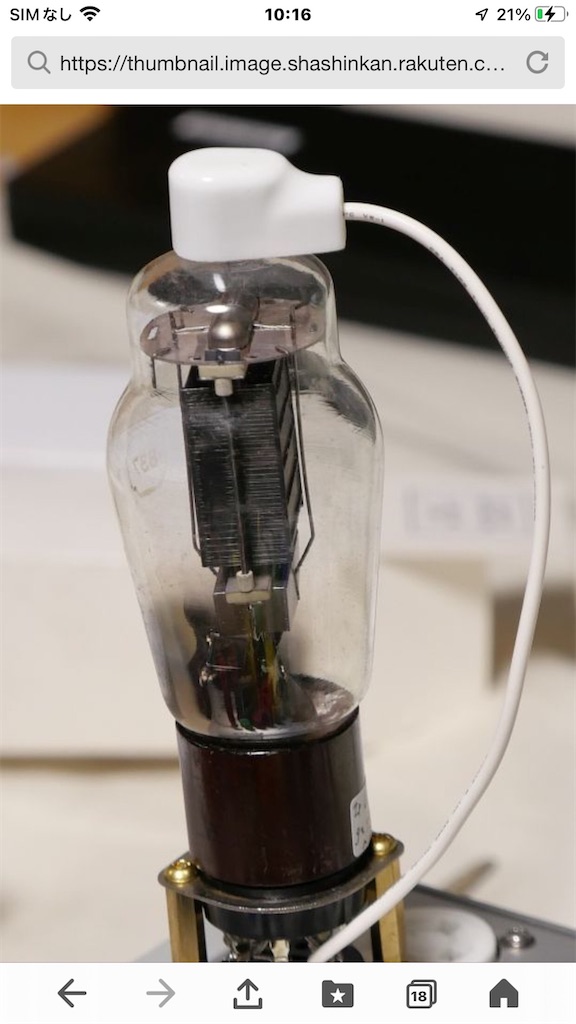

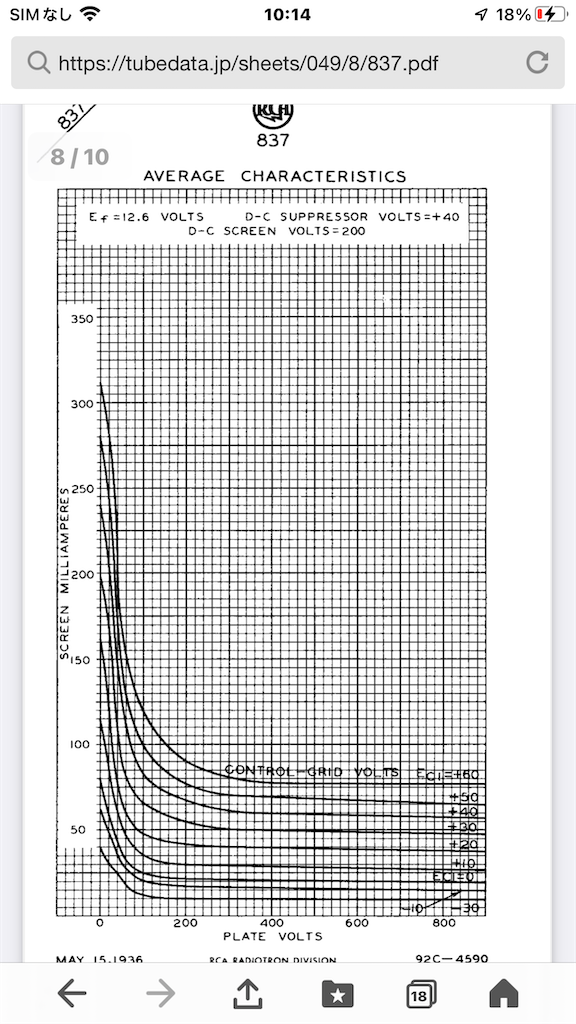

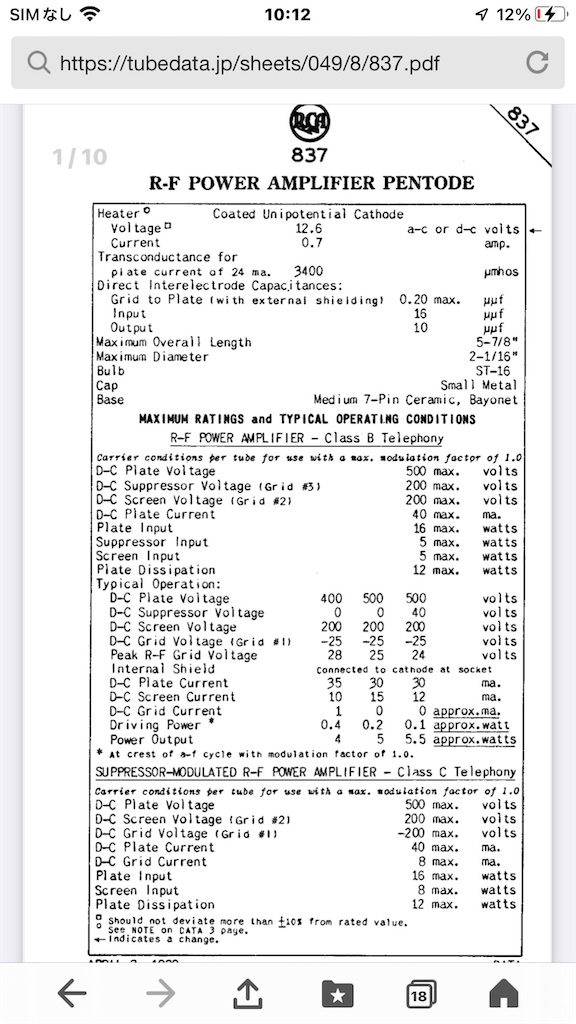

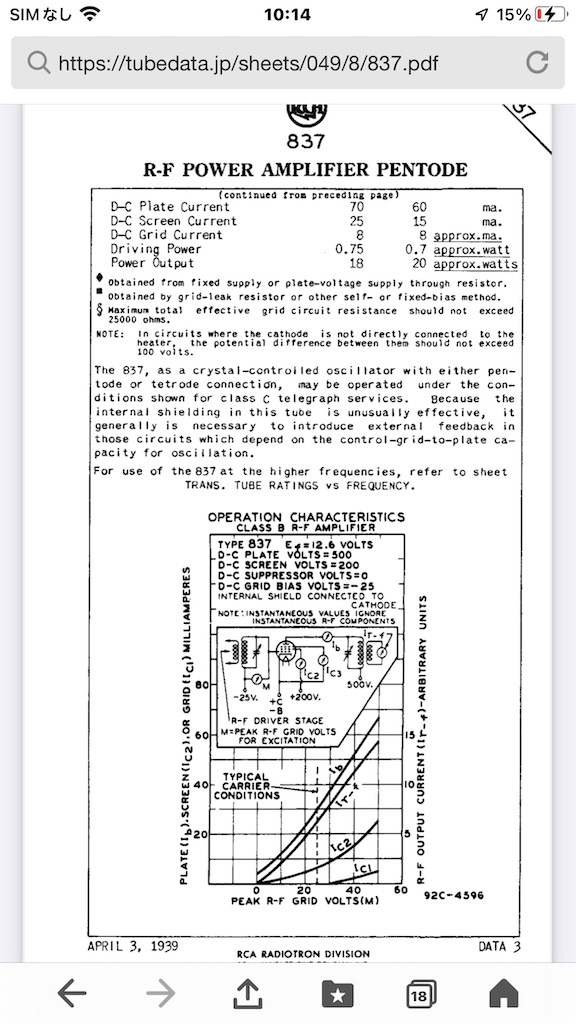

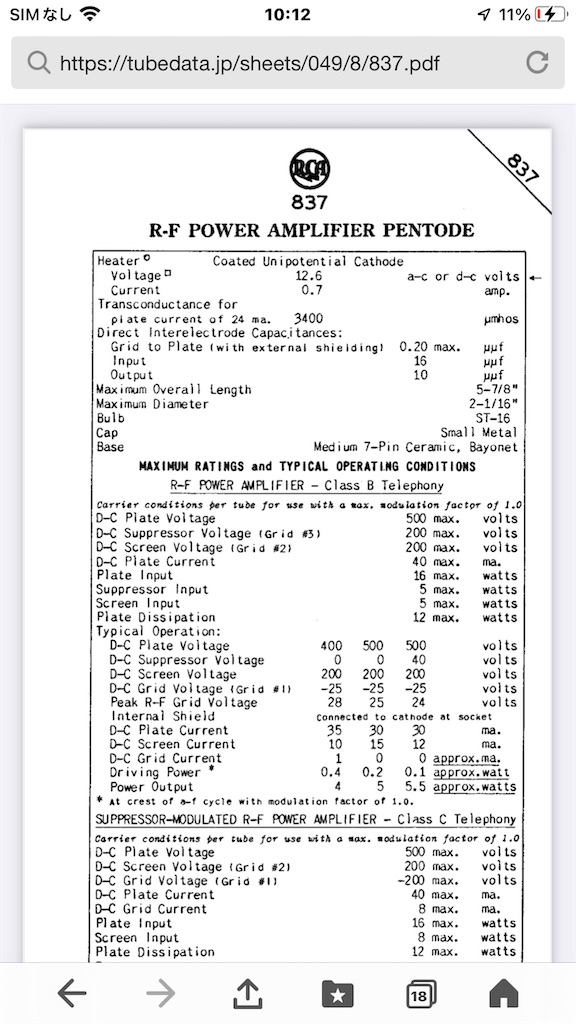

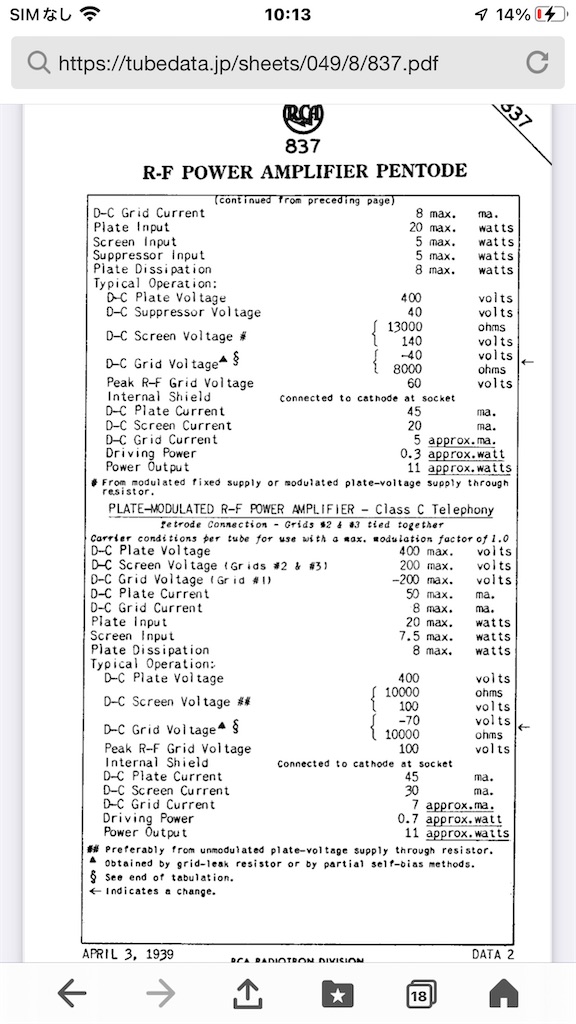

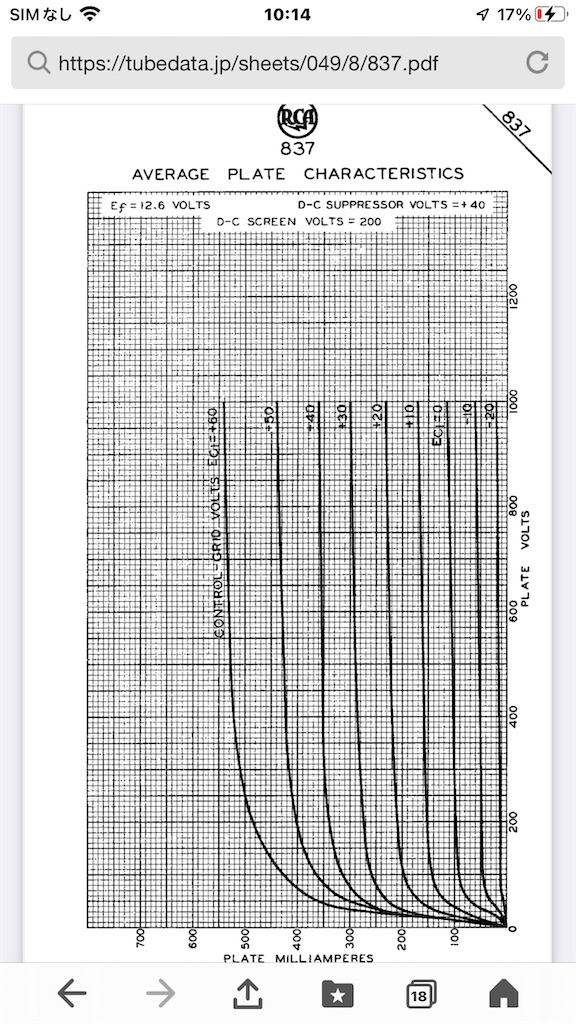

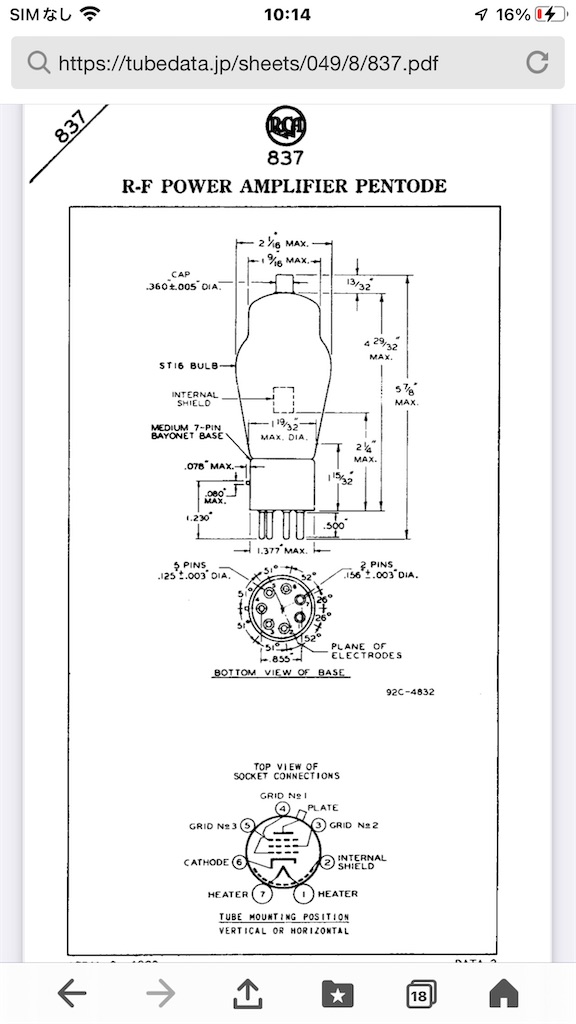

②837

f:id:arunas001:20241207093726j:image

f:id:arunas001:20241207092744j:image
f:id:arunas001:20241207092740j:image

f:id:arunas001:20241207092754j:image
f:id:arunas001:20241207092728j:image
f:id:arunas001:20241207092724j:image
f:id:arunas001:20241207092737j:image
f:id:arunas001:20241207092731j:image
f:id:arunas001:20241207092734j:image
f:id:arunas001:20241207092707p:image
f:id:arunas001:20241207092716p:image
f:id:arunas001:20241207092720j:image
f:id:arunas001:20241207092751j:image

837三結特性
f:id:arunas001:20241207092712j:image
