ハイインピーダンススピーカーユニット用
21A6 SRPP の製作
次のフッターマンH-2型6C19P×8 OTLの製作までに少し時間があるので、この合間に作ります

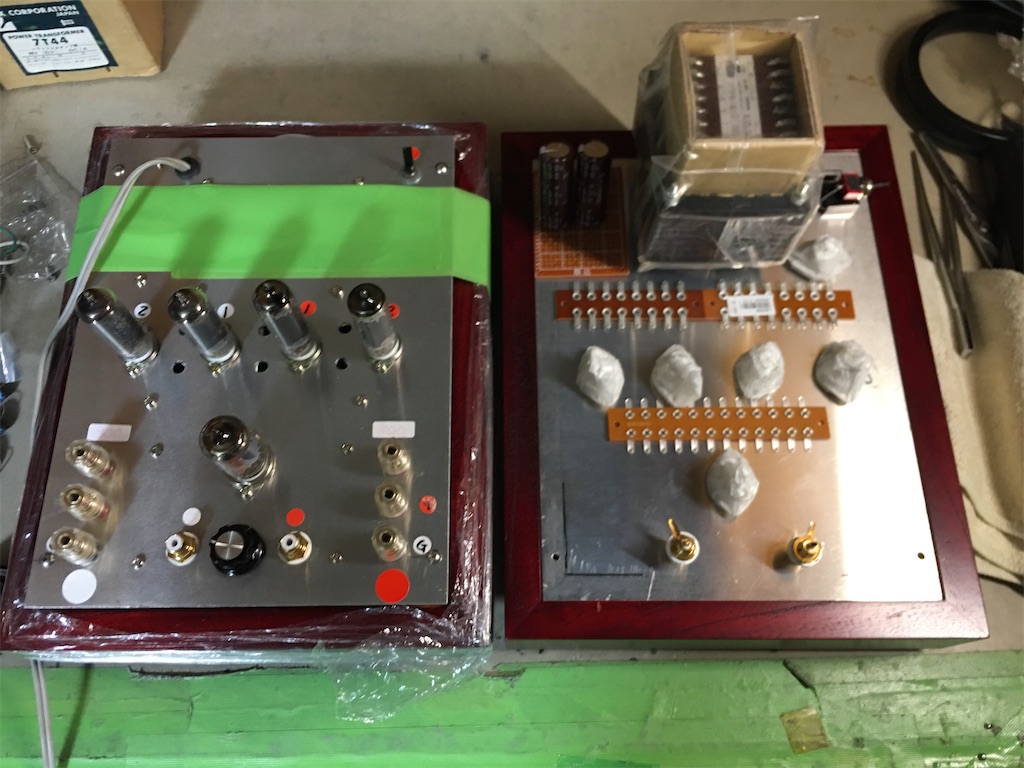

左：既製の50C5 SRPP
右：製作予定の21A6 SRPPアンプ
ハイインピーダンススピーカーユニットを鳴らすアンプはこれまでに作った2台の「50C5 SRPP アンプ」で充分だと思いますが、かねてから作りたかった21A6 SRPPをこの機会作ります
このハイインピーダンススピーカーはフィリップス製なので、添付回路図のようにラジオに使われたのではないか？と思います。
この回路図を基に、ステレオ構成にして、PTなど在庫部品を動員します。
最大出力は2〜3W/700Ωの見込みです。
出典：武末数馬著「OTLアンプの設計と製作」

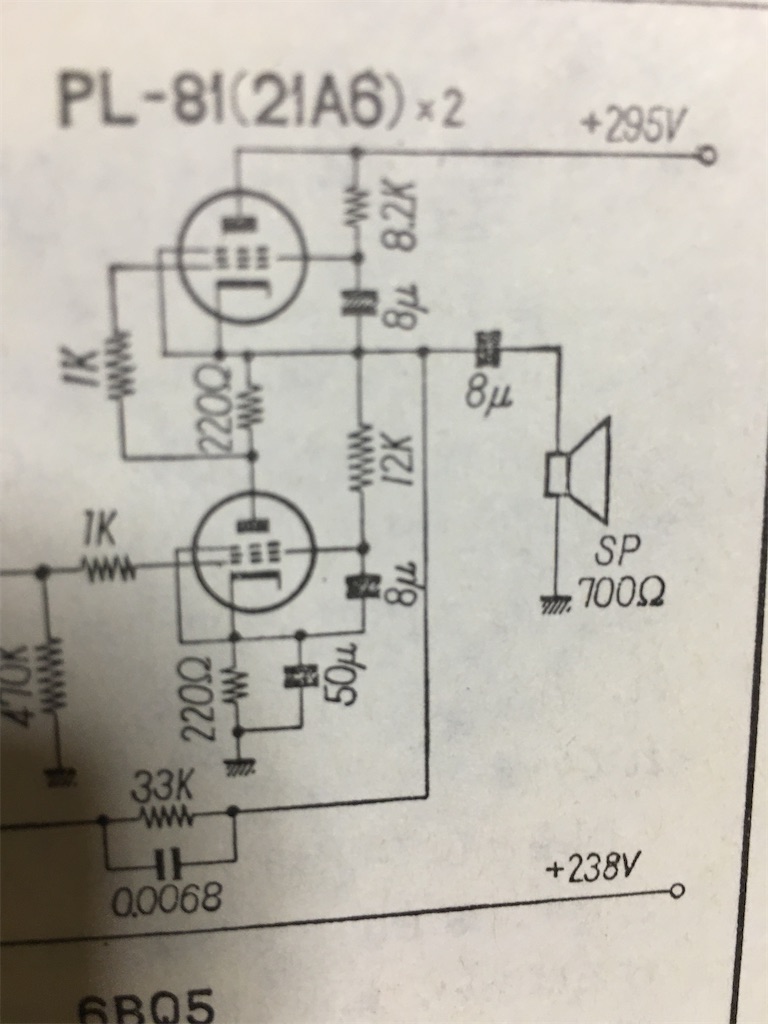

製作予定回路図
