MFBスピーカーユニット②

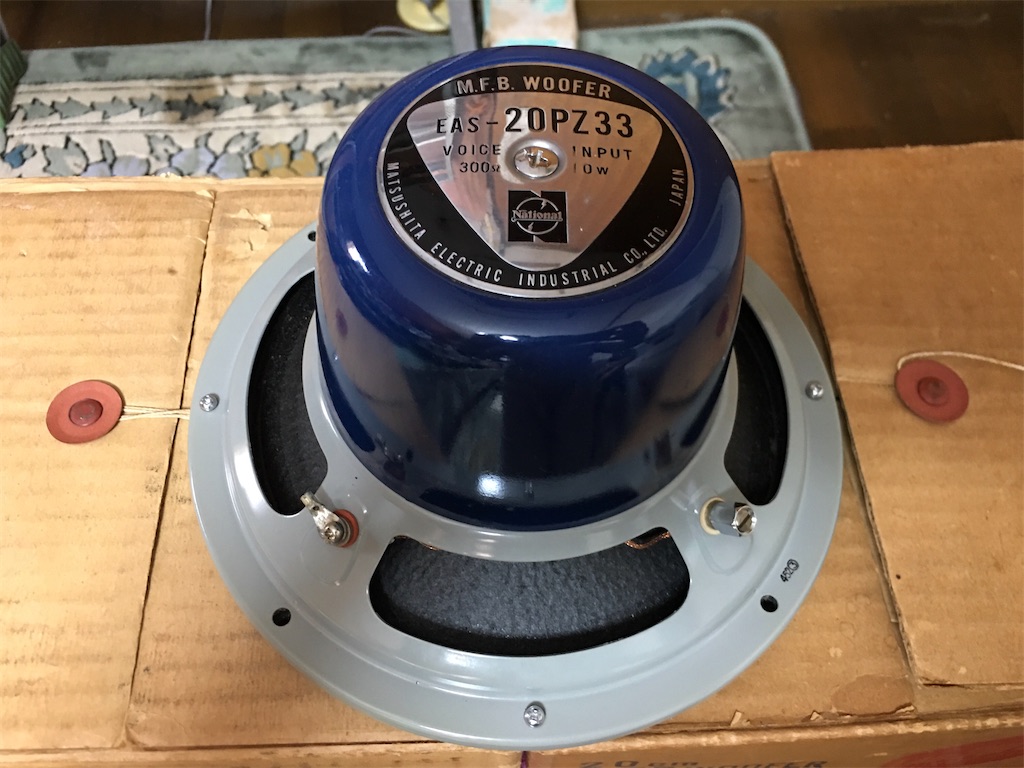

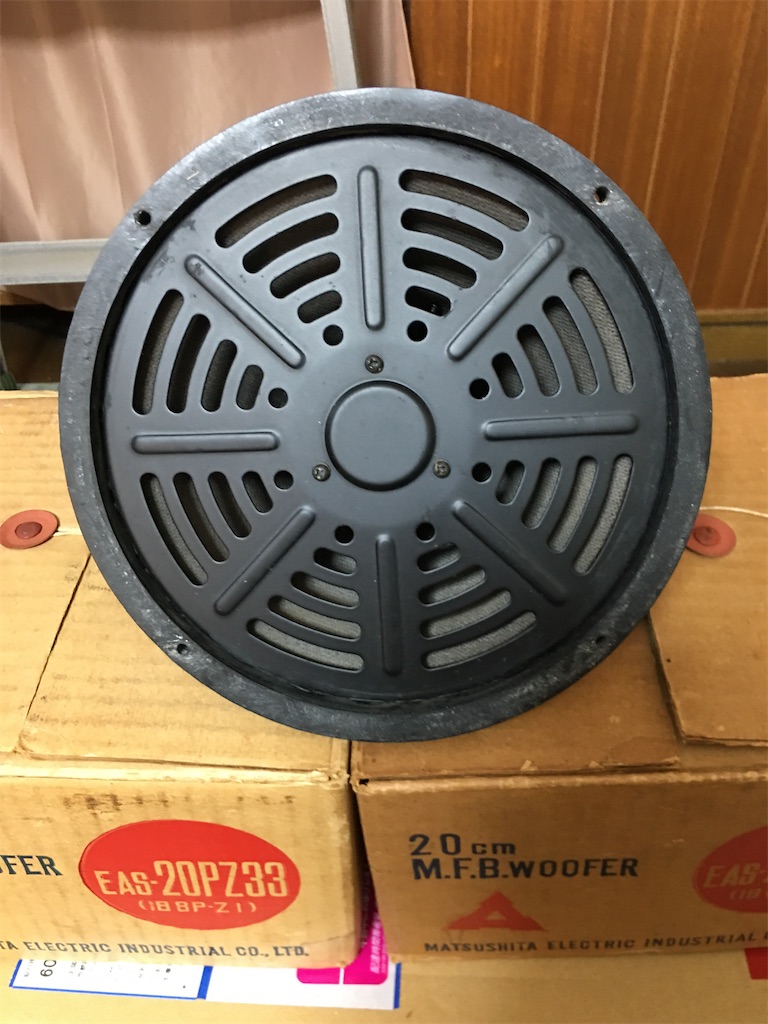

スピーカーユニットが届きました

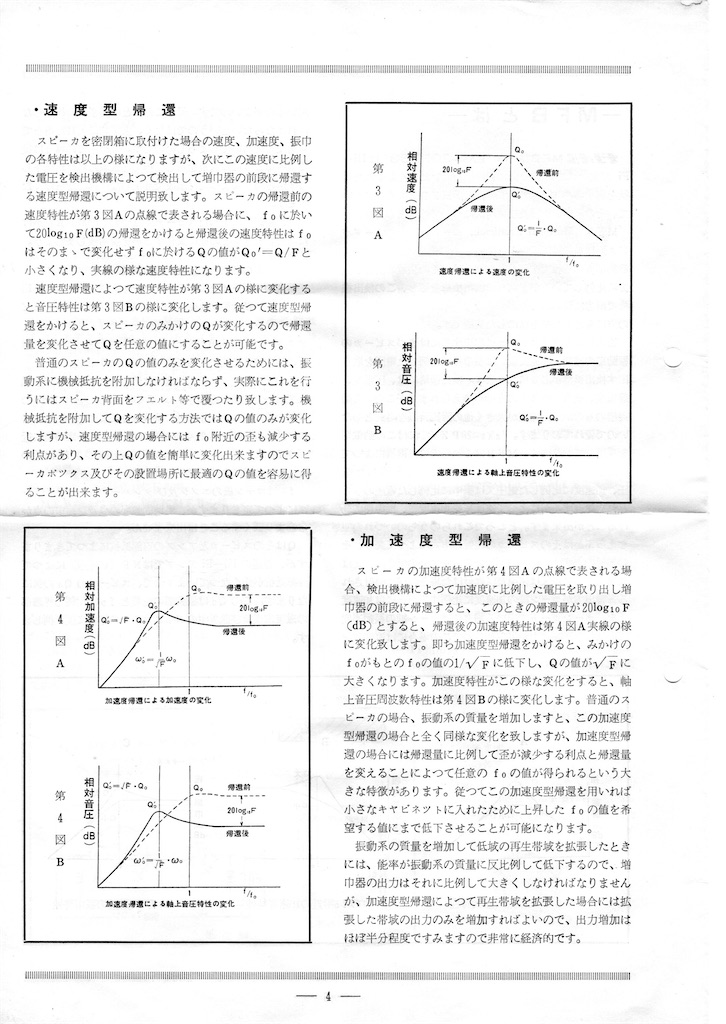

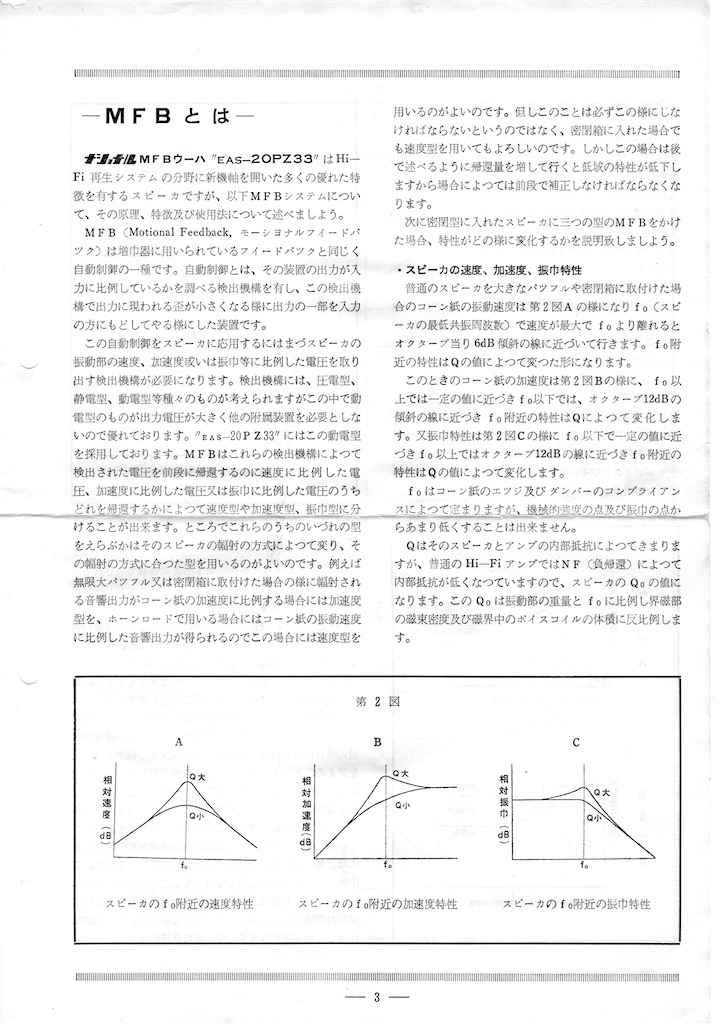

付属取説を掲載します．
MFBについて詳しく説明されてます

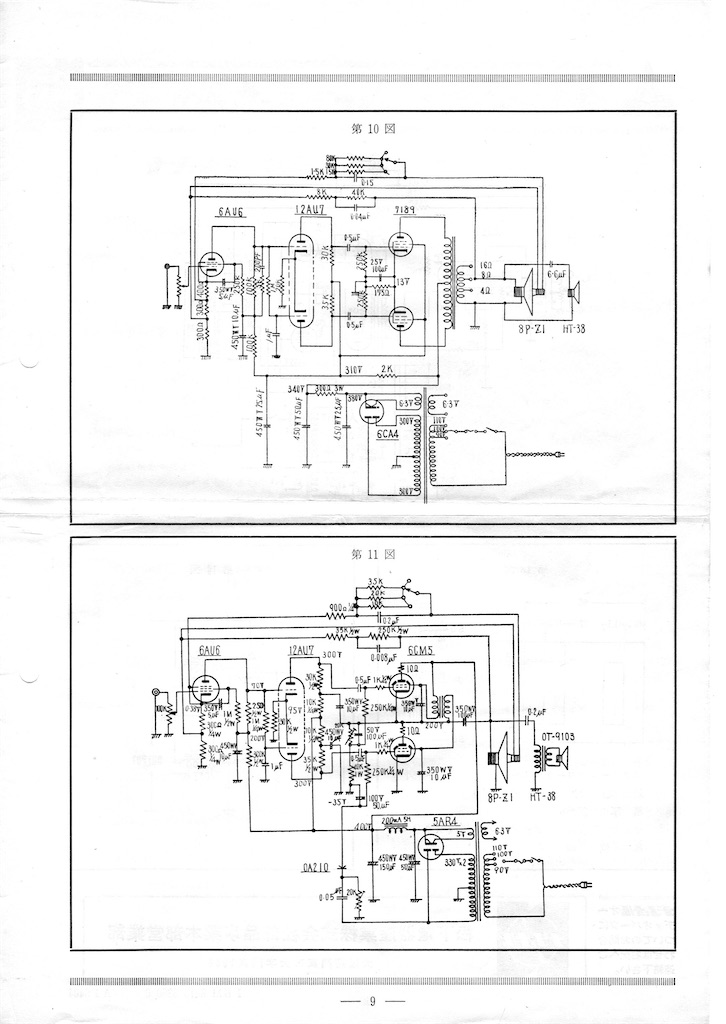

ドライブアンプは第11図を参考に6CM5OTLを製作する予定です。
追記
他用を済ませて、夕方から音出しテストしました。
MFB無しでVCに直接信号を入れ、裸で音出ししてます。ハイカットフィルターは内蔵されているので
約4kHz以上は出てないと思いますが、良い音してますね❣️
使っているのは50C5×4×2最適負荷抵抗は500〜400Ωですが、三極管接続動作で負荷抵抗適用範囲が広いので300Ωでも大丈夫です❣️
MFBの繋ぎ方は研究しよう
箱に入れたらどんな感じかな？
箱の製作はwoody & allenさんに頼みました
出来上がりが楽しみです‼️
