MFBウーファー300Ωユニット EAS-20PZ33用
6CM5×4 2CH OTL 2台の製作
略してテーマは「6CM5 2CH OTL」と略します。

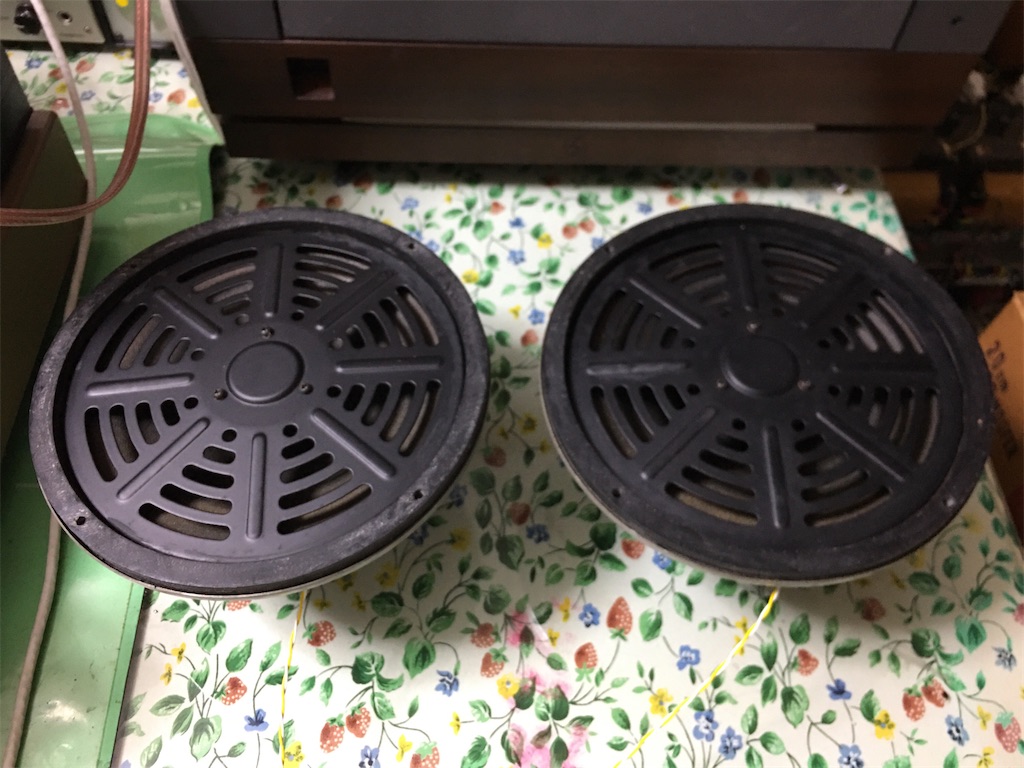

MFBスピーカーユニット EAS-20PZ33(VCI：300Ω)
製作予定アンプの構想
2CHにしているのは
1CH：低域用のMFBウーファー
1CH：高域用のツイーター(未定)
に使います。
これをステレオとして同じアンプを2台製作します ．

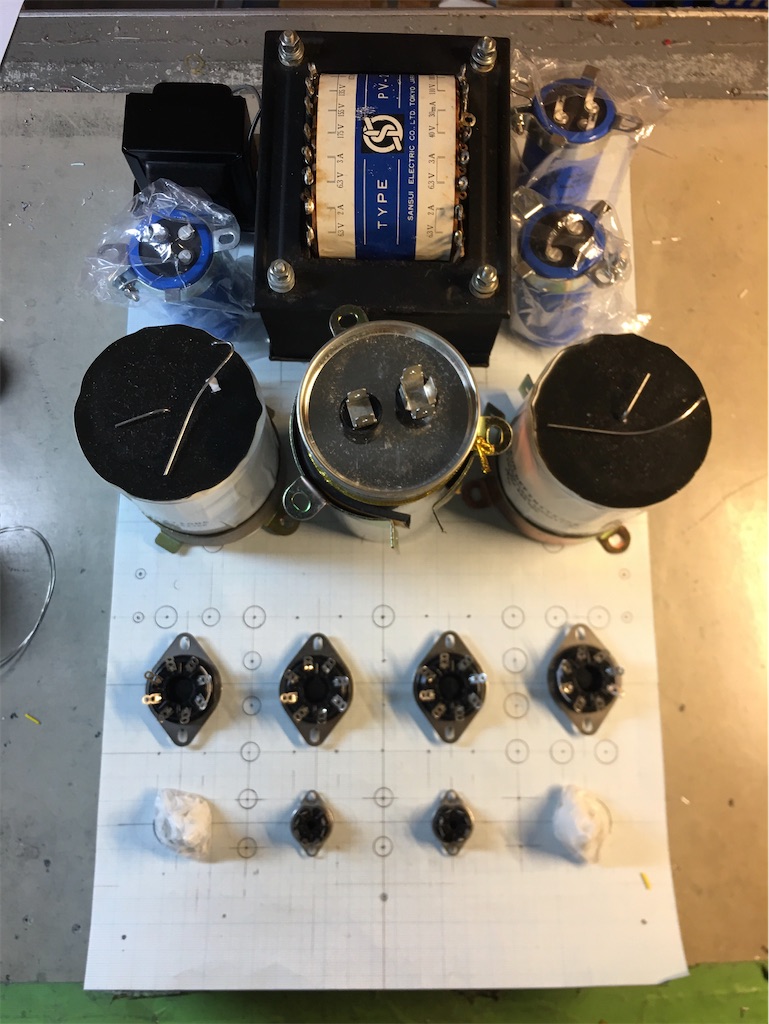

アンプ写真の真ん中に大型コンデンサが3個並んでますが、左右の2個は出力用フイルムコンデンサ、真ん中の1個は電源用オイルコンデンサ、電源トランスはSANSUI PV-270を使います.大きいですがいずれも在庫部品を活用してます。
シャーシ加工図は既に出来ているので、確認してます．

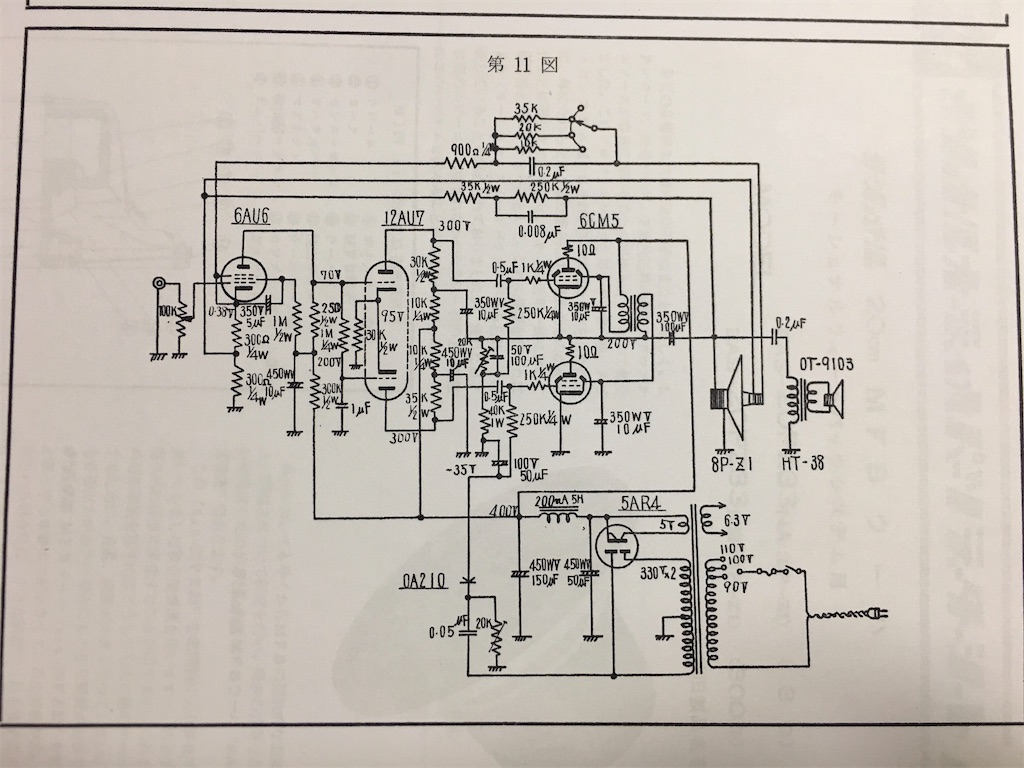

回路はユニットの取扱い説明書に掲載されている回路図に基づいています
製作予定回路は後ほどに
