6CM5 4CH OTLの製作
6CM5OTL×H/L2CH×L/R2CHの4CHステレオ構成としました

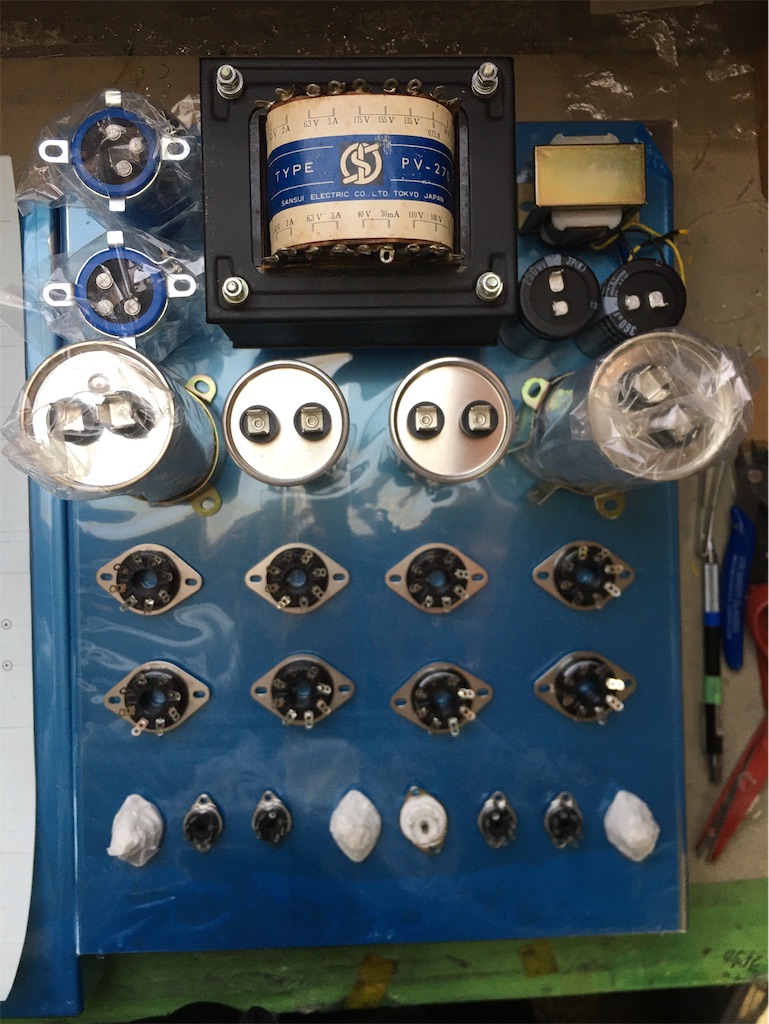

あれやこれやと思案，初案ではモノラル2台にする予定でしたが、一回り大きなシャーシを使いステレオ1台に詰め込みました
なるべく在庫部品を使いたいからですが、
出力コンデンサはオイルコンデンサ，低域用100uF，高域用40uFとしました．
出力管6CM5は三結で使い、回路，部品を減らしました。6CM5は25E5を使うとヒータがAC100Vから点火できるので都合がいいのですが、6CM5在庫球活用します
電源はSANSUI PV-270を使い、片電圧方式でLR共通になりますが、水平偏向出力管なので300Ω負荷であれば、DCバランスをあまり気にしなくてもでしよう。
シャーシの大きは300×400×70
これから加工図を新たに作成します。
と言う事で、製作スタート❣️
