6CM5 4CH OTLの製作

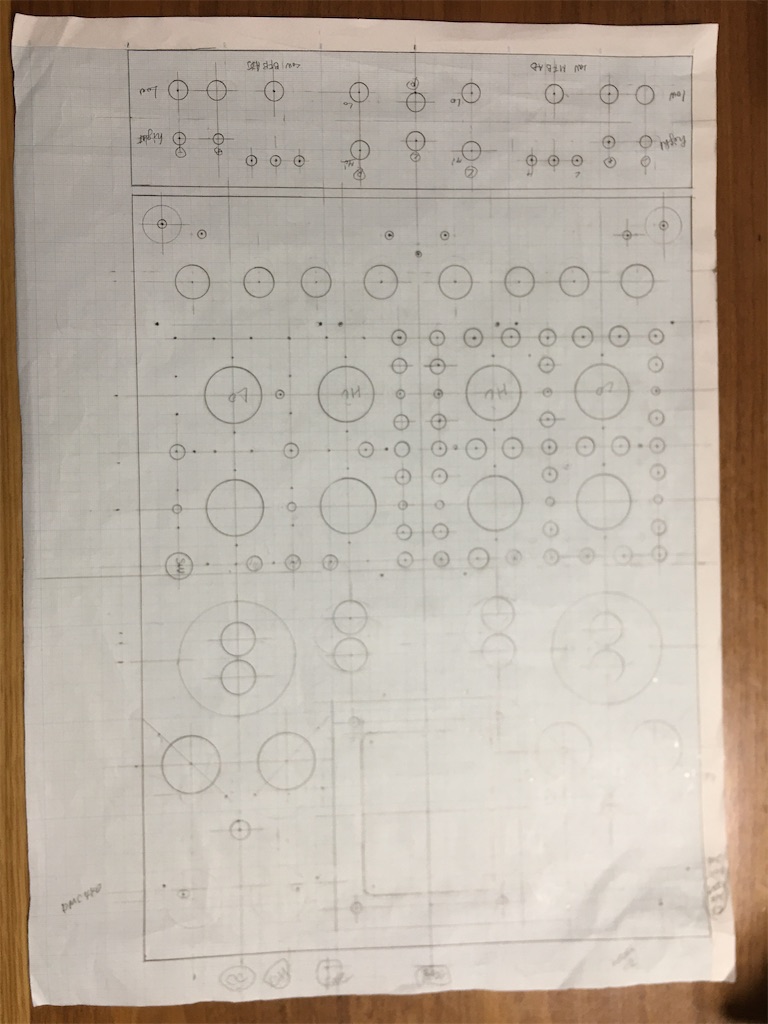

昨夜，遅くまで頑張り図面を描きました，今朝から細部の追加穴や部品取り付け穴などを確認していますので修正があると思います．
追記
細部を見直して仕上げました。
大きな変更は、ヒータトランス1個の追加です。
PTに6.3V3A×4巻線あると思ってましたが4A×2、
2A×2しかなかったのです(残念！)
パワー管6CM5は1.25A×8=10A必要です。結果ヒータトランス6.3V 2A×2を追加しました。5Aがあるとよかったんですが。(25E5を使えばヒータトランス追加不要)これでギリギリですね。

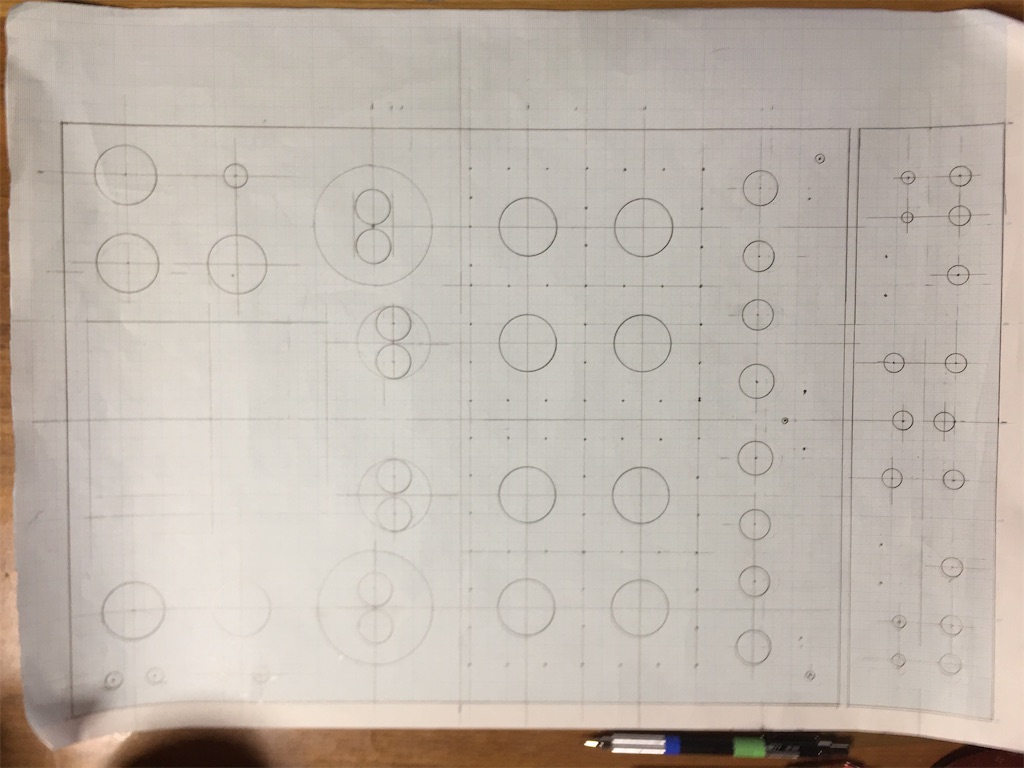

写真：シャーシを縦長にしたのは、下側に重量物トランス類を配置し、キャリーで手運搬する時に下側(道路側)にトランス類などの重量物がくるようにしたためです。通常だと，横長にして重量バランスよく配置するのが良いです．
穴あけ加工は，23日までお休みしで、24日(来週)から始めます。
