25HX5 OTL点検

25HX5×8 OTL mono点検

昨夜のL側不調は25HX5が1本差し込み不十分でした,再度球を全部差し直し再調整しました.



前段は6BQ5pp並みの構成,出力管25HX5はEb<Esgのビーム管動作,通常使用する8本使いです



DCバランス,歪率など再調整

8Ω/1W時0.05%と初期性能並です。

入力感度が高く,出力が大きいので,パワー溢れた音楽が聴こえてきます



このアンプの元になったのはテクニクス20A OTLです.

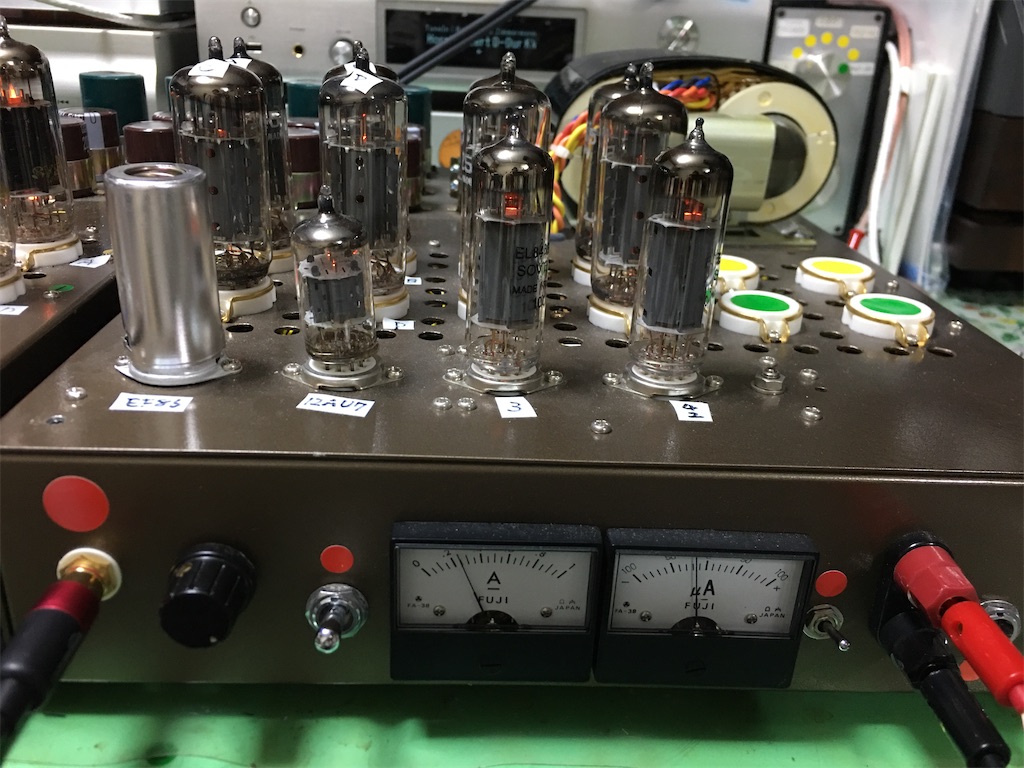

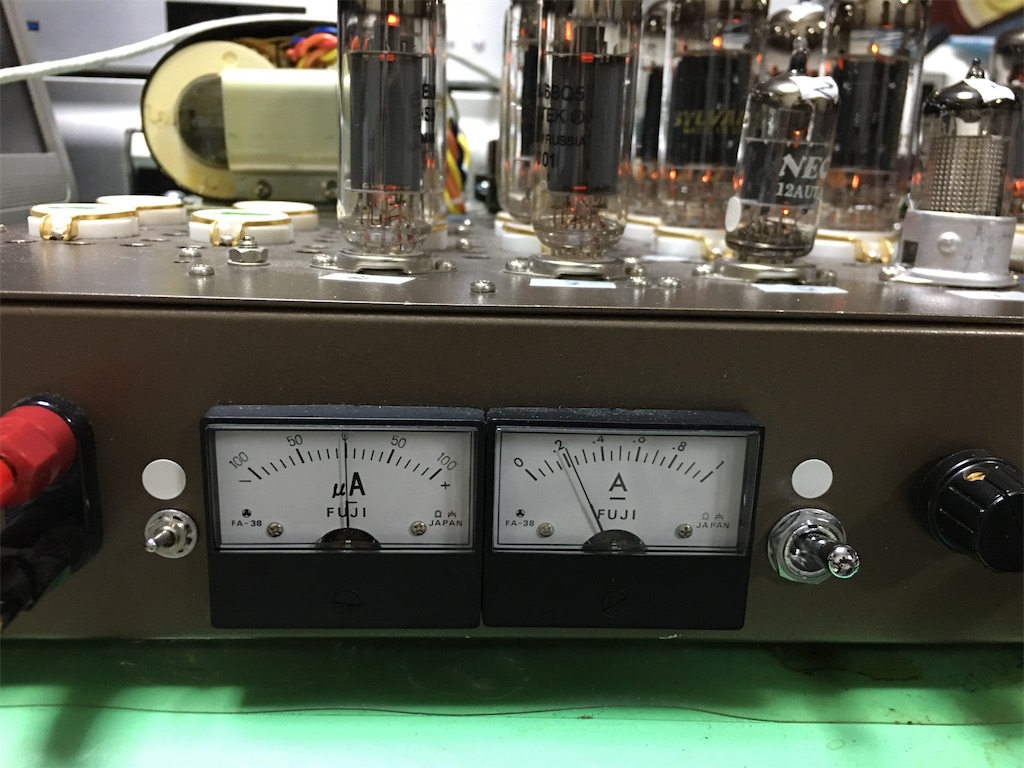

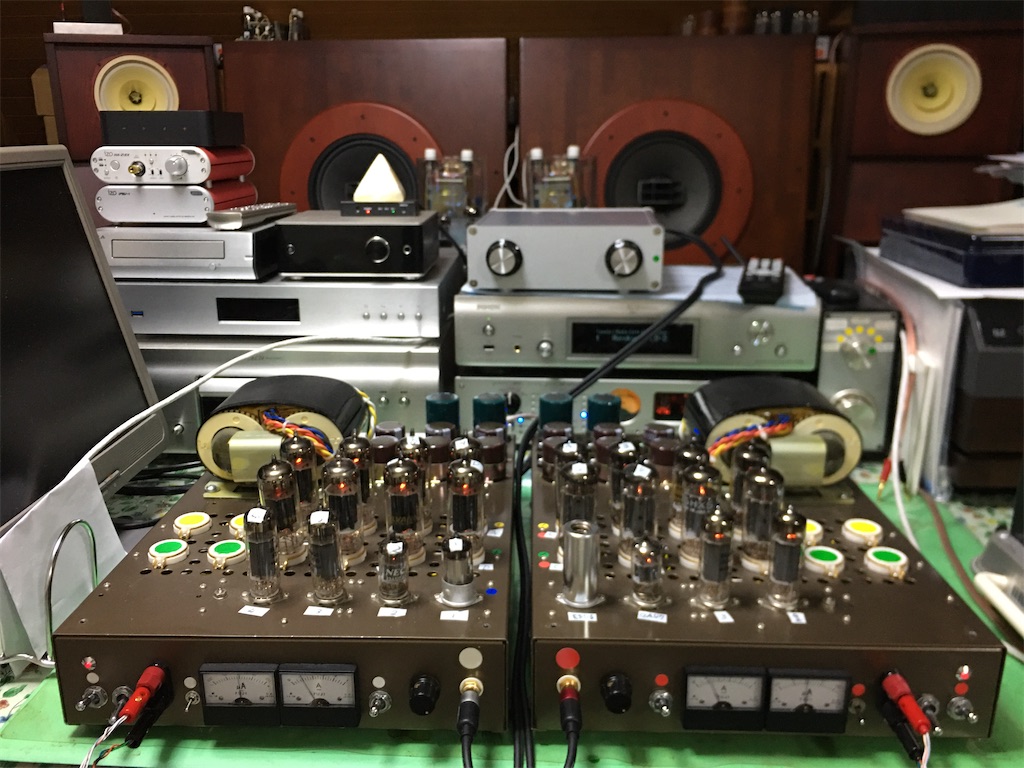

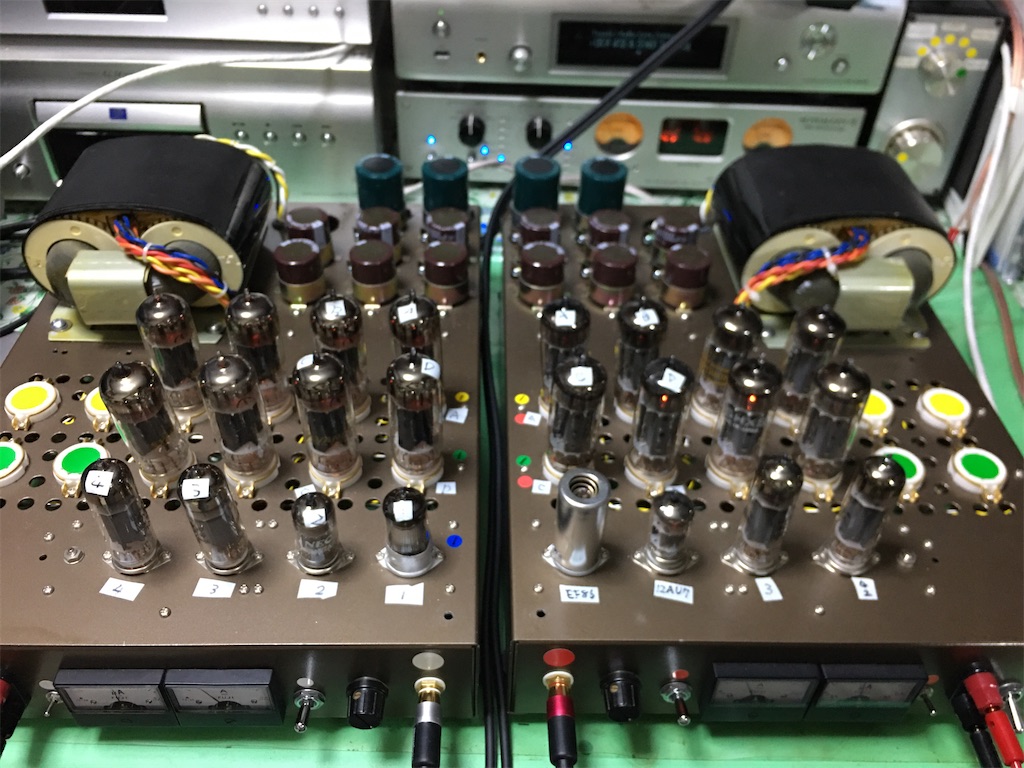

f:id:arunas001:20250307182640j:image
f:id:arunas001:20250307182652j:image
f:id:arunas001:20250307182648j:image
f:id:arunas001:20250307182644j:image

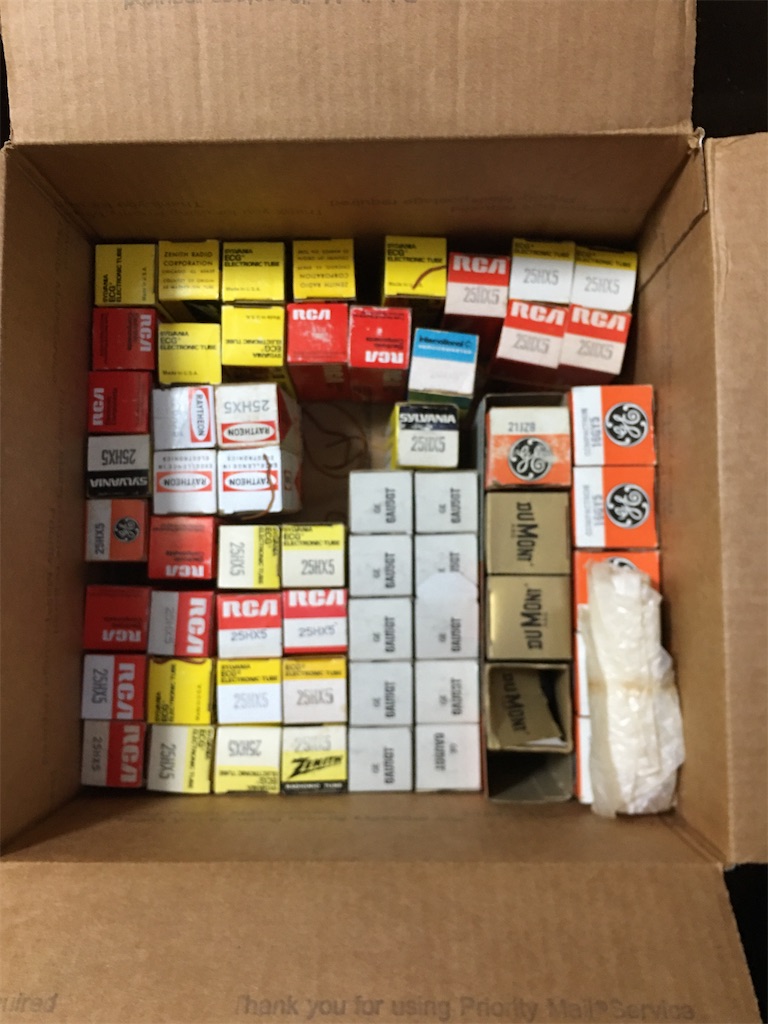

在庫の真空管25HX5(他の球もありますが.あと20本ほどあります)

f:id:arunas001:20250307173818j:image

電源強化などはの改造予定してますので,出力管12本使い動作と最大出力はその時に測定します.
