フッターマンH-2 OTL

フッターマンH-2型 6C19P×8 OTL monoの製作

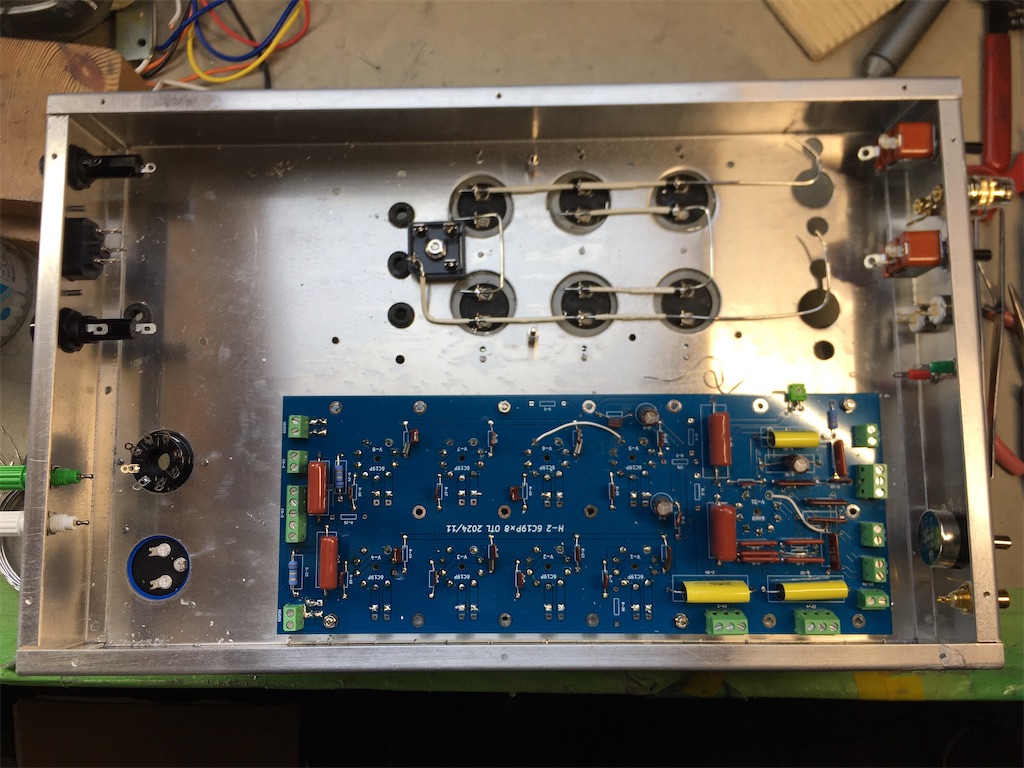

白いフイルムコンデンサをつけました

シャーシ裏ケミコン回りの配線　

配線は1.6単線で繋ぎます，シャーシに当たらないように白い絶縁チューブを被せます

ダイオードは500V 8Aブリッジの片側をつかいます。大容量すぎるかもしれません、在庫が沢山あるので使いましたが3〜5A用でも大丈夫です。

今日はここまでにします。
