new フッターマン H-2型 6C19P×8 OTL の製作①
これまで製作したノウハウを詰めこんで、新しくプリント基板を製作してもらいました、
最終版としてプリント基板を製作しますので，少し詳しく製作過程を掲載します。
出来上がったら前回製作のシャーシに基板を載せ替えます。
プリント基板の実装
プリント基板基板への部品取り付け順序は
①真空管ソケット
②抵抗類
③端子台
④ヒーター配線
⑤コンデンサ類
が良いようですが④⑤は入れ替えでも良いです。

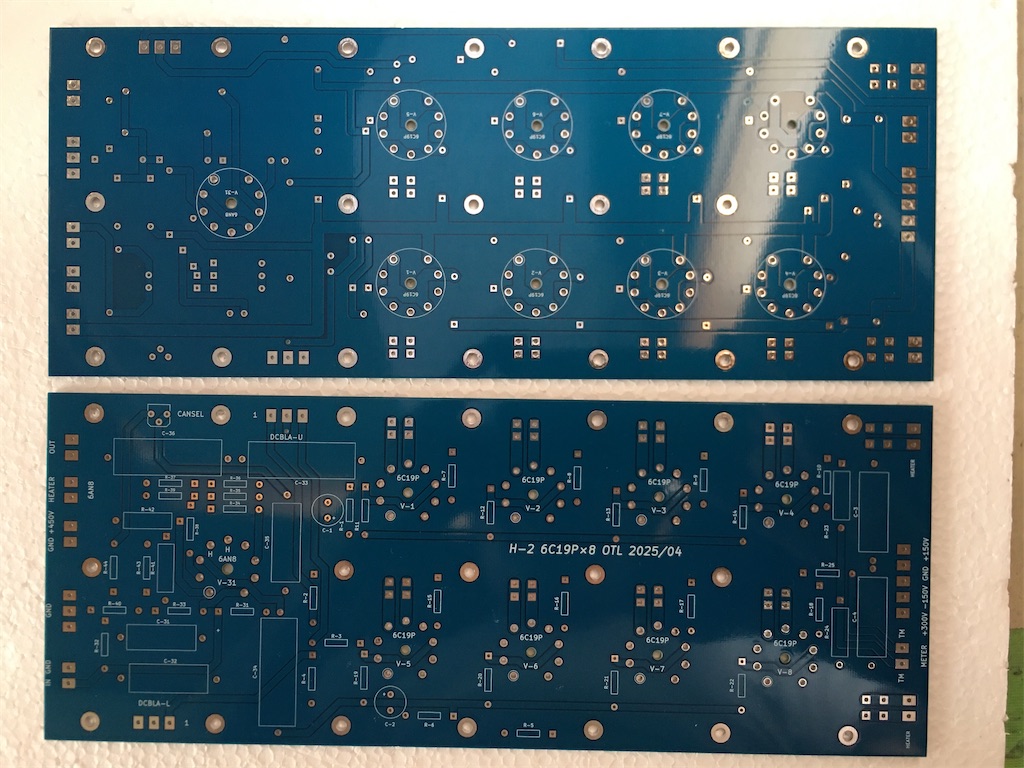

基板表裏

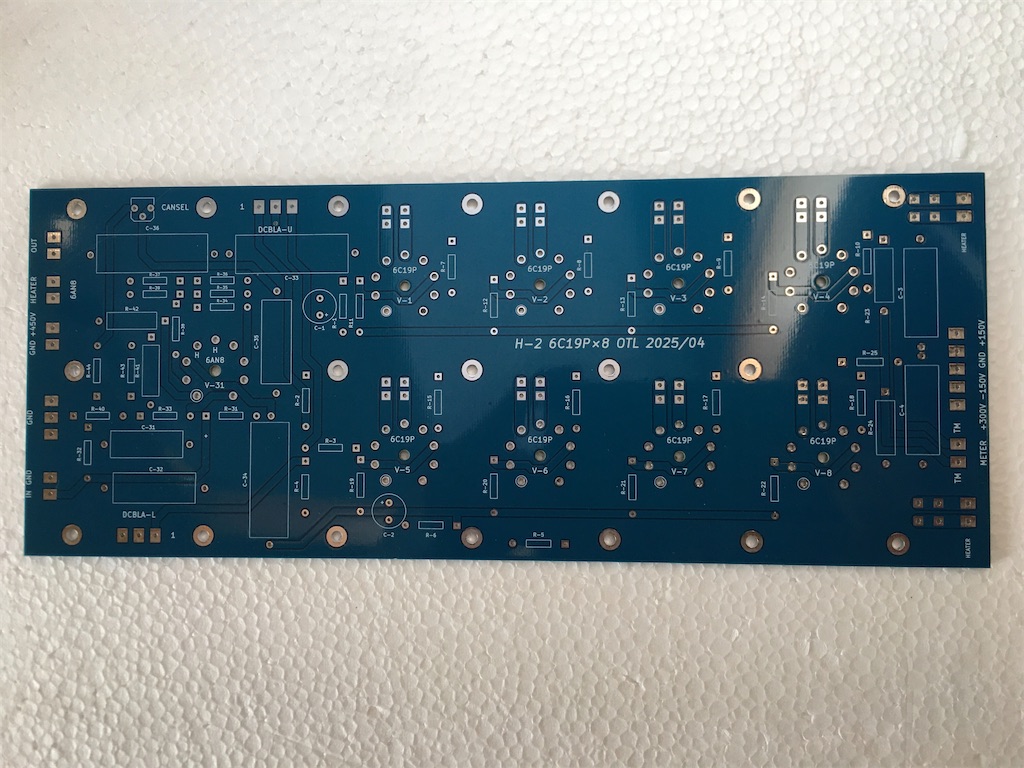

表：部品実装面

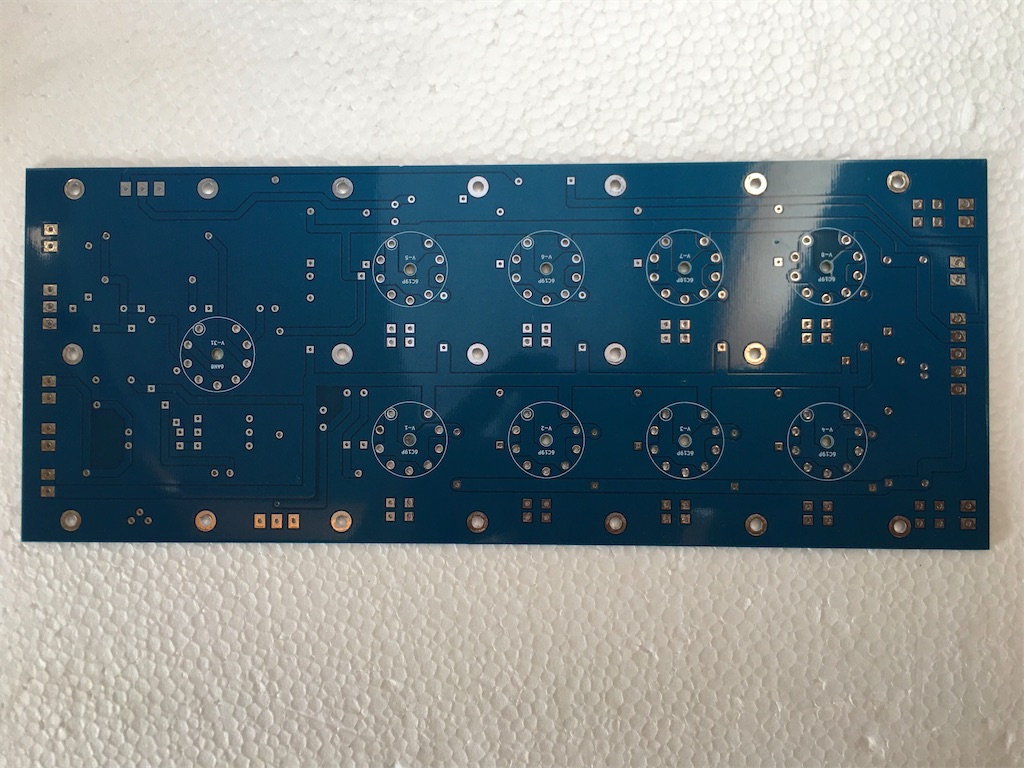

裏：真空管ソケット取付け面

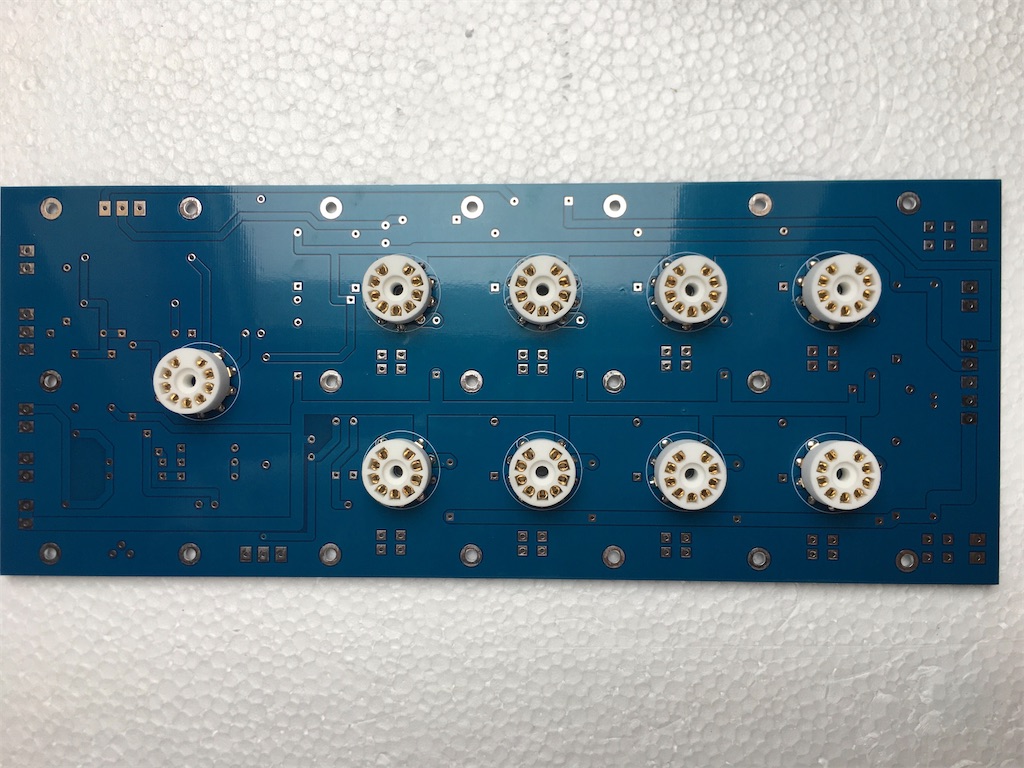

①9ピンソケットは裏面に取り付け，表面から半田付けします

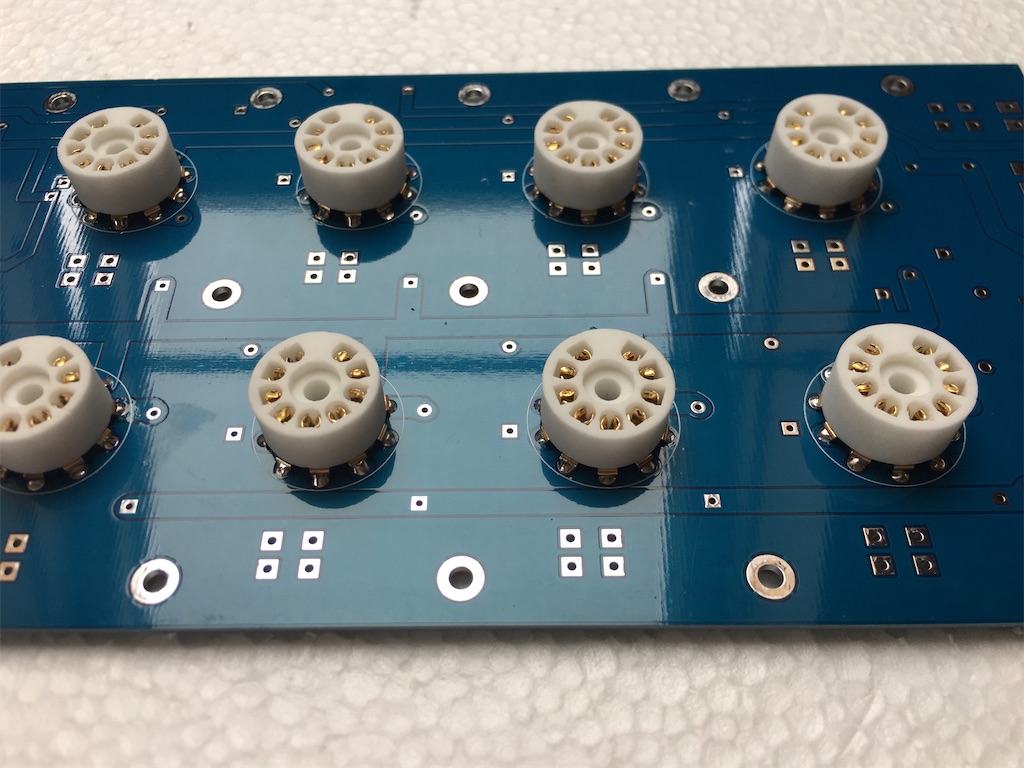

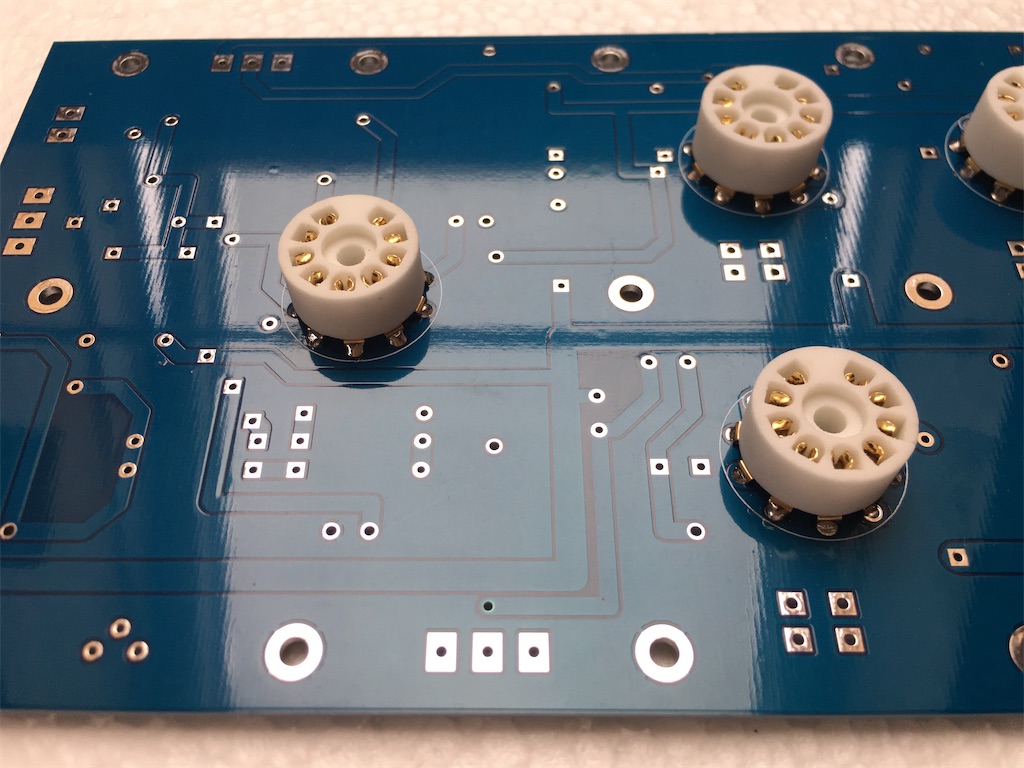

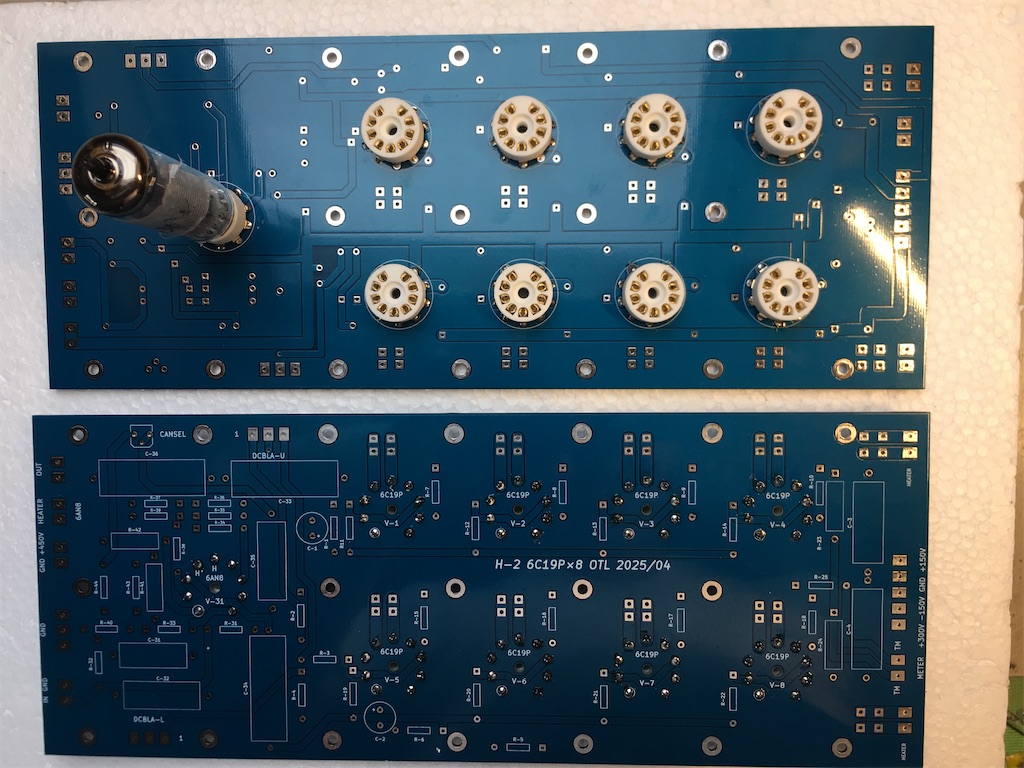

ソケット取り付け状況

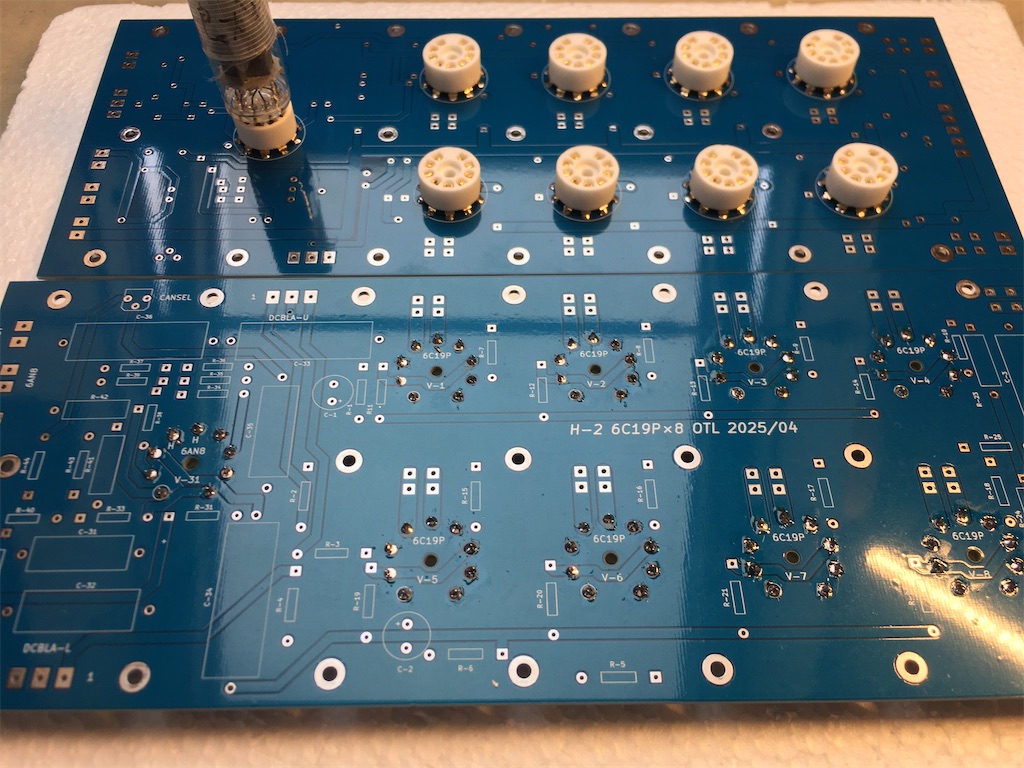

ダミーの9ピン真空管を挿して半田付けします．
半田付け不十分がないか確認します

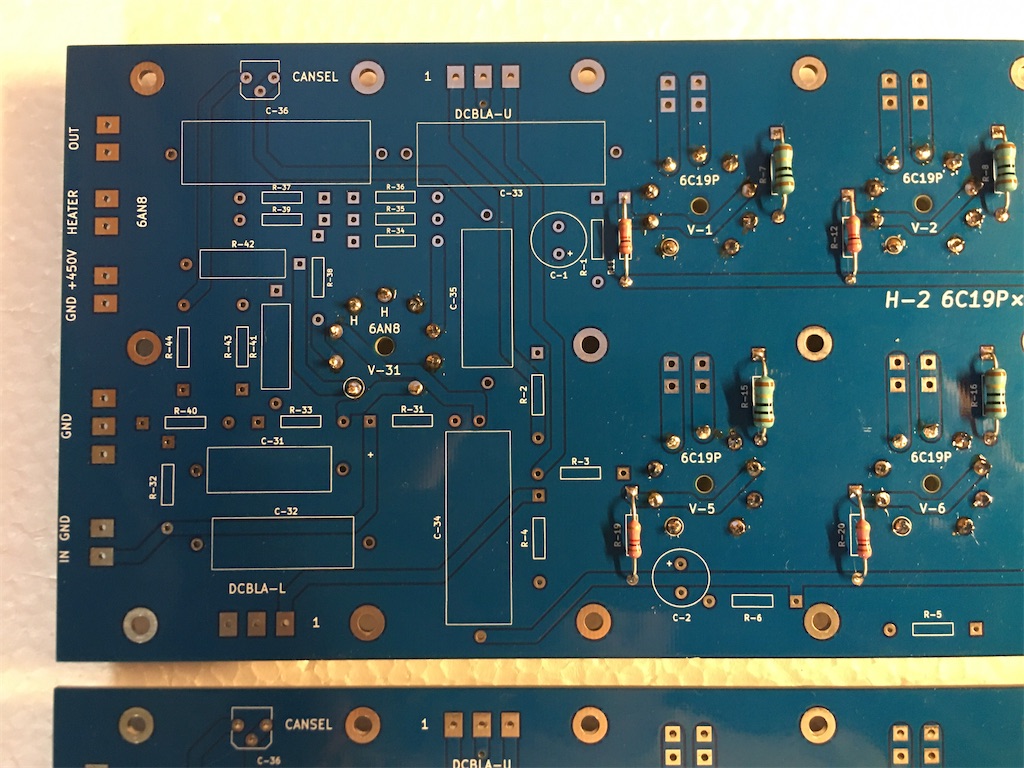

②最初は6C19P周りの10Ωと1kΩの取付け
(10Ωは5〜10Ω、1kΩは1〜5kΩの範囲内でも良い)
各16本使います．
抵抗は基板にベタと付けても良いが，約1mm厚の段ボールを小さく切って抵抗の下にしいて少し浮かせてとりつけます(下基板の真ん中右下に見える白いもの)

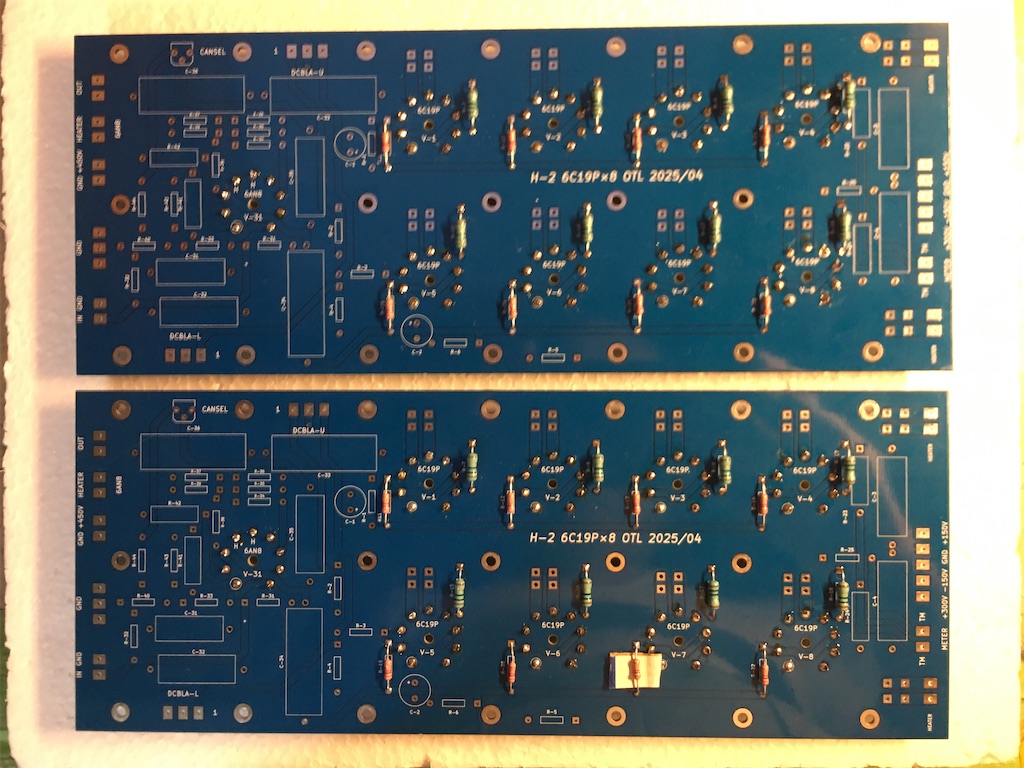

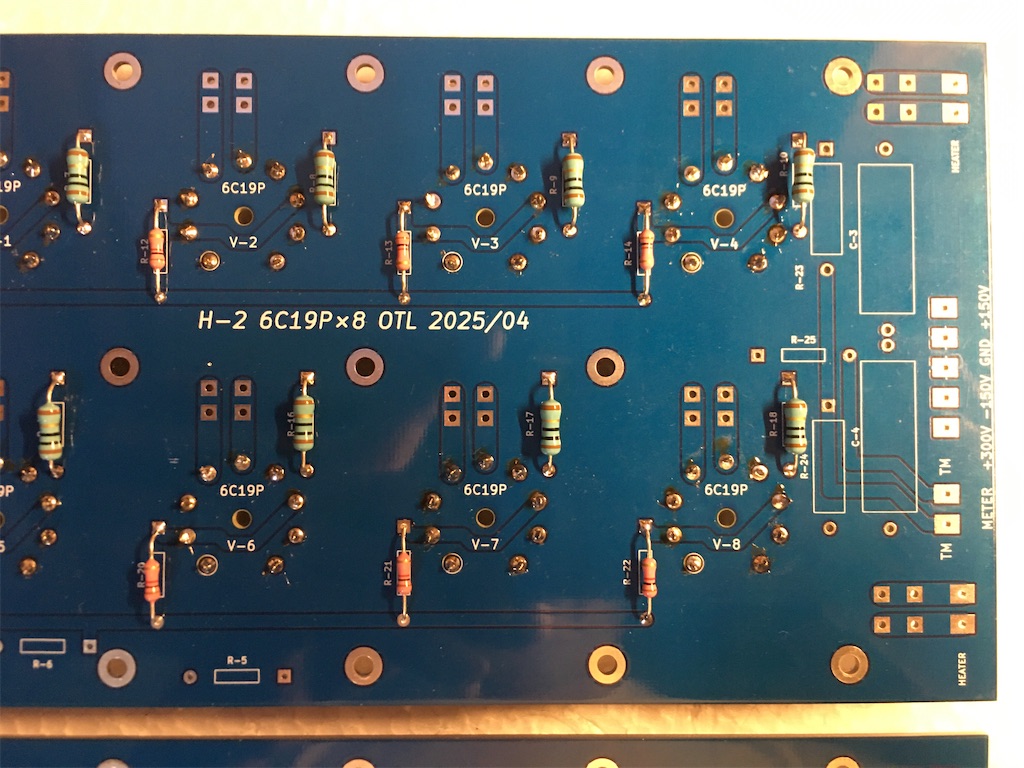

取付けの様子
今日はここまでにします。
