フッターマンH-2型6C19P×8OTL newPCBの製作
今日はヒーター配線
ヒーター配線もちょっとした工夫があります。

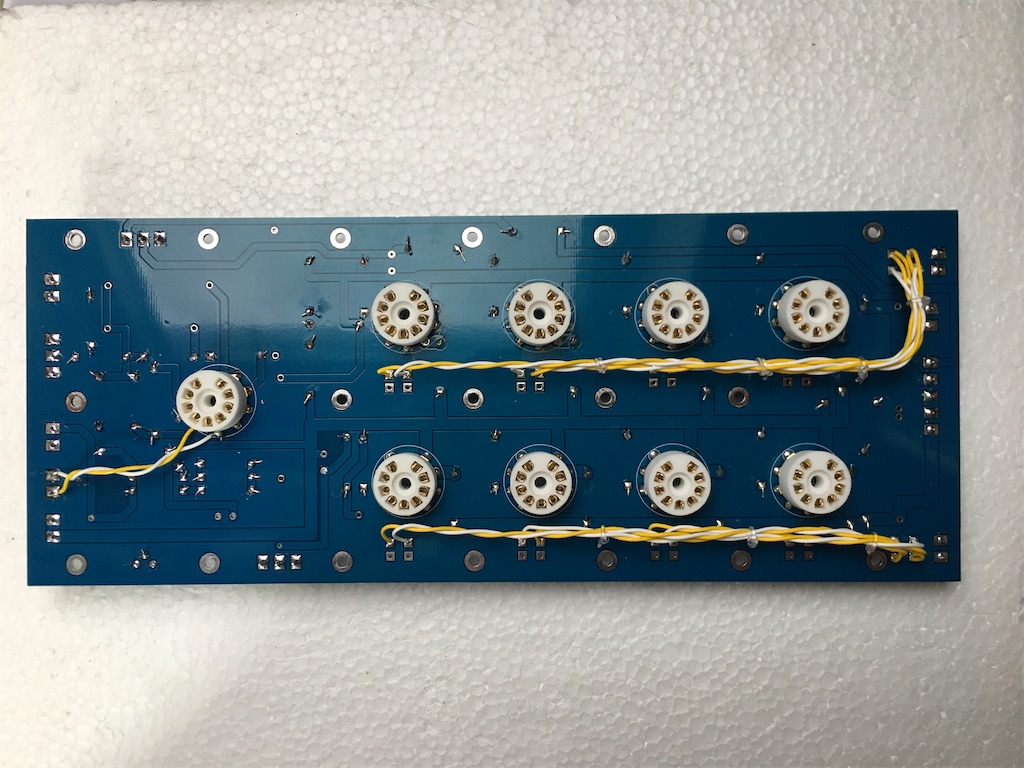

ヒーターは芋づる式に配線しますが，6C19Pはヒーター電流1Aですから4本で4Aとなりますので結構電流を食います
使っている線が細いこともあり球1本毎に配線するため4本分を引っ張ってます
また，球のヒーターピン番号は4、5ですから
通常は同じ番号4-4-4-4、5-5-5-5と繋ぎますが，ここでは
4-5-4-5、5-4-5-4
と交互に番号を入れ替えながら元から球1本ずつ引っ張っています．

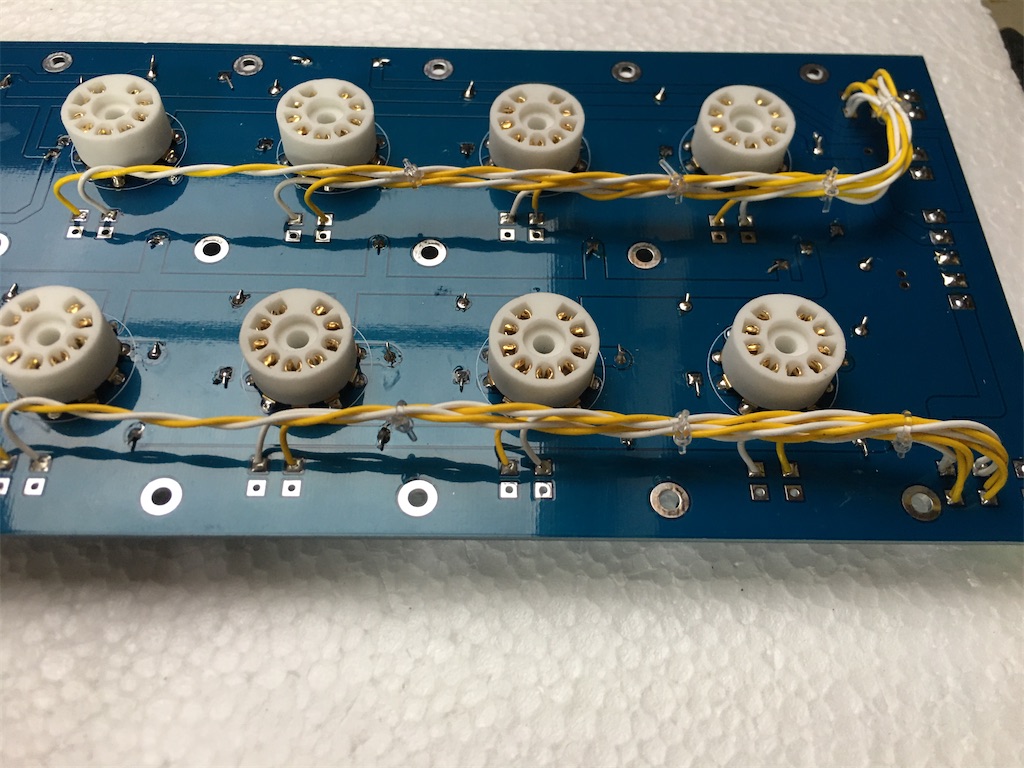

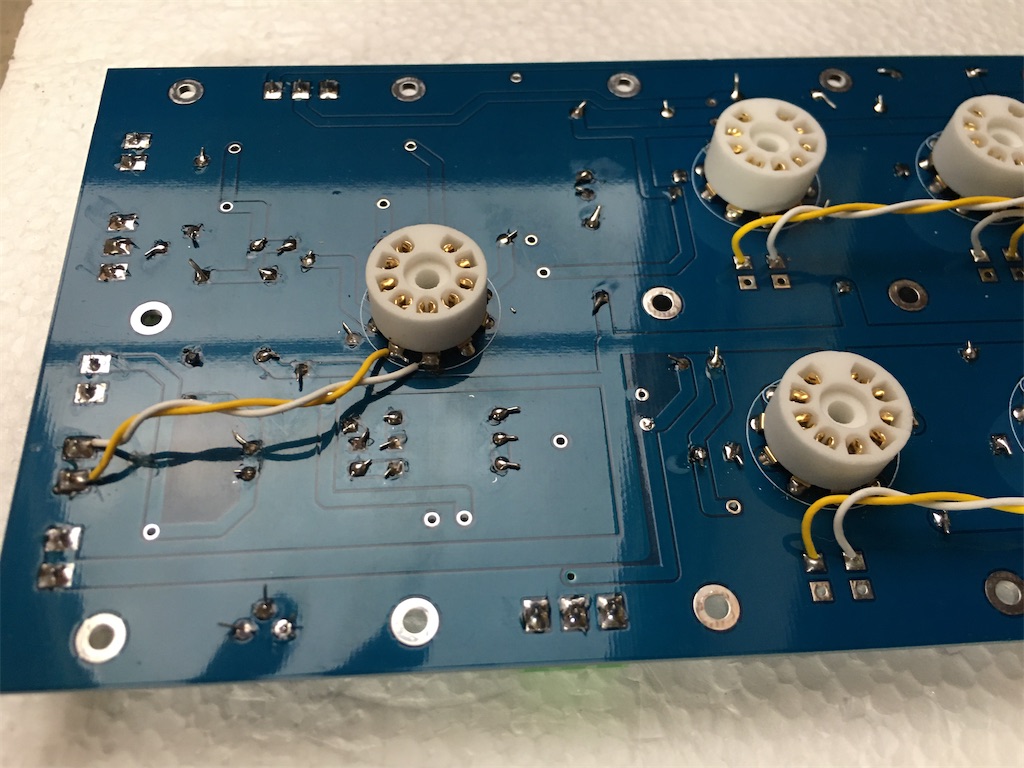

また，シャーシに取り付けた時、ヒーター線がシャーシ下に這う様に10mmほど基板から浮かせてあります
