LUX A3700/8045G 2台目の修理
発注していた部品が昨日の日曜日に入荷しました。
VRはこの手のものしか取り付けられない，信頼性が高いRV24型は大きいので取り付けできない。前回は在庫品を使ったので追加した
Cは630V0.068uであるが、部品屋さんに在庫無しで630V0.1uを使うことにした
ここは高電圧がかかるところで、スイッチON時に600V近い電圧が10秒間ほどかかり、真空管が温まり動作状態になると500V付近まで下がる。
そのためにコンデンサにストレスがかかり、耐電圧が劣化し、リークしやすくなる。
症状としては、スイッチONした時に起こりやすく、球が暴走したりする
故障状況からこのVRとCの二つが疑わしいので，交換して状況を確認、また他の部品と言うことも考えられるが，通電テストして確かめる

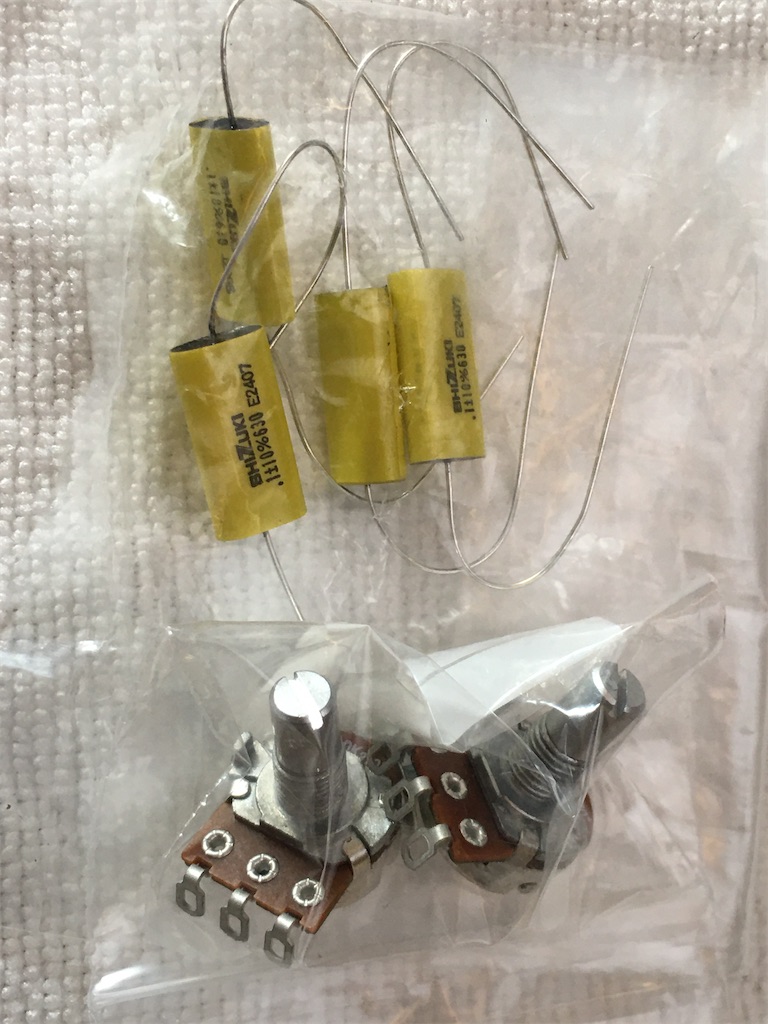

交換部品

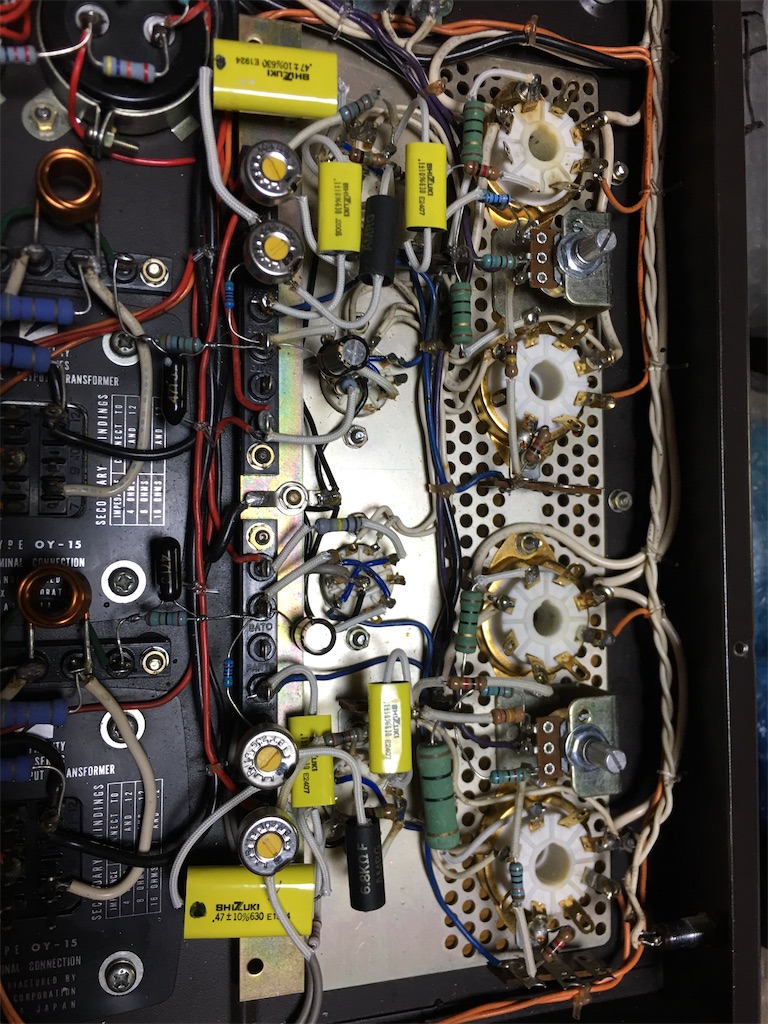

交換できました
次は通電テストです．

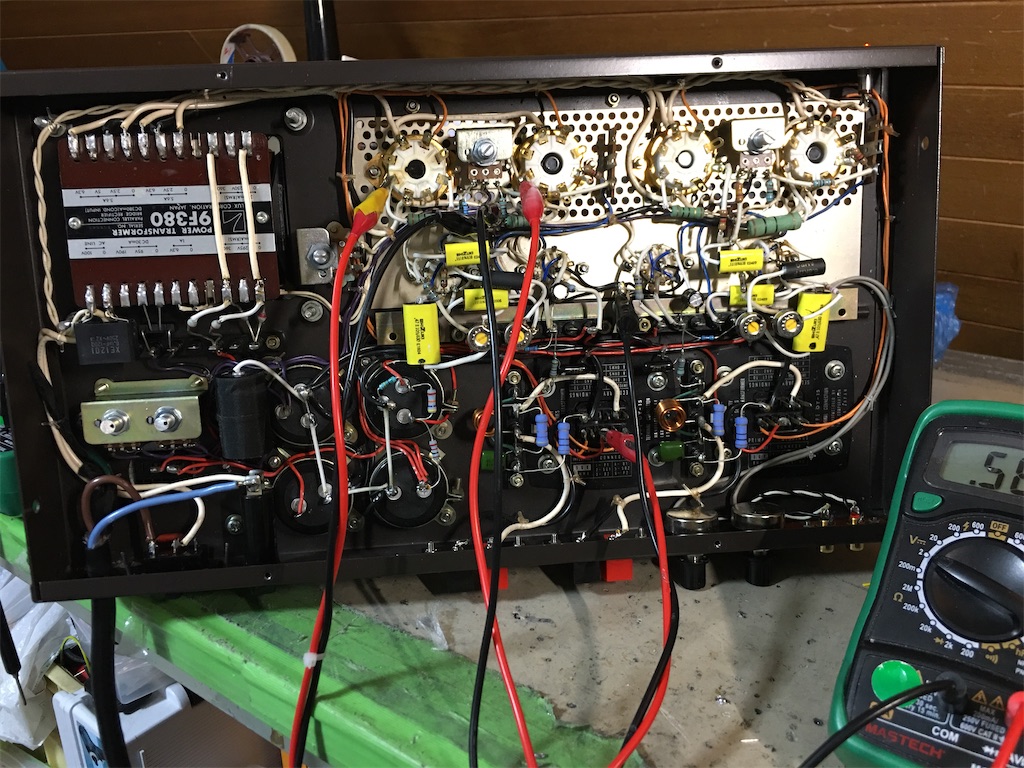

一次側AC100Vはスライダックを使い、8045Gの電流を見ながら徐々に電圧を上げていきます，
8045Gの動作確認手順は
Lch出力管8045Gを先ず2本差し込み、電流を調整確認します。
AC80Vあたりから電流が増加していきます．AC90V付近で一旦電流を50mA程度で合わせます。AC100Vでは60〜70mAになります。
次にRchの2本を差し，同様に電流を調整確認します。

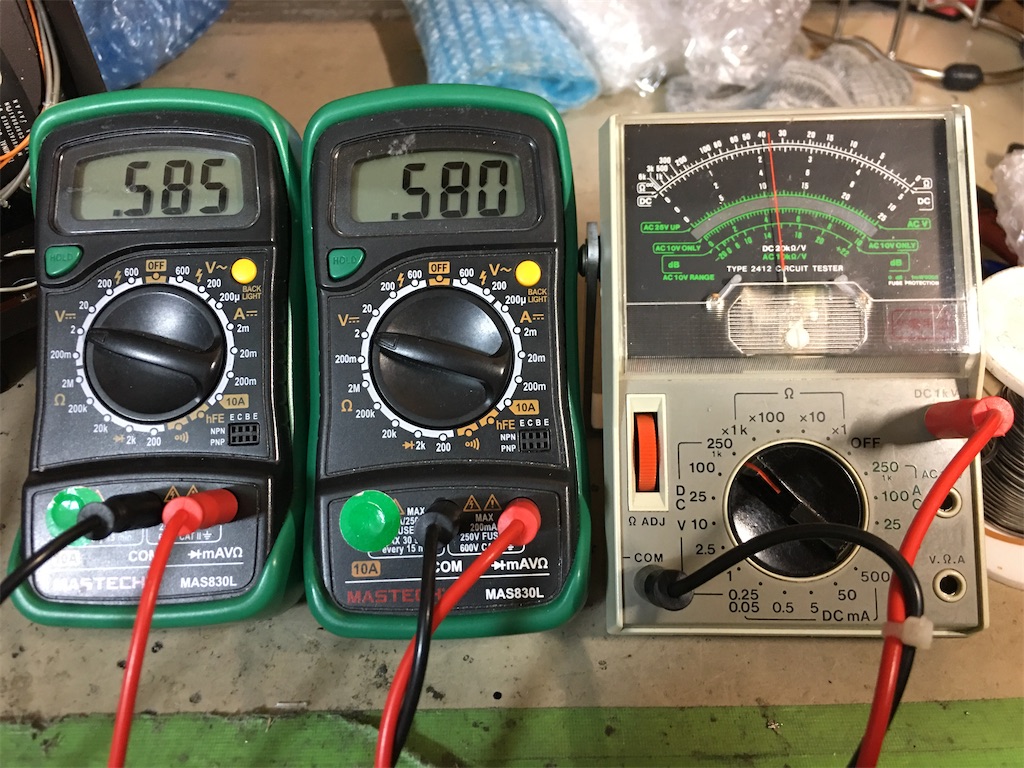

L Rの4本を差し込んだ状態で同時に同じ値60〜75mAに合わせます。今回は60mAにしました。
(定格では8045Gの1本あたりの電流は75mA)
故障の原因と思われるのは
①VRの接触不良：LUXアンプでは、上下球バイアス調整用VRが熱源近くにあるので，センターのスライドが熱で接触不良となり、バイアスが浮いた様になり、球に過大な電流がながれる
②カップリングコンデンサの耐圧不足、電源ON時に高電圧がかかり瞬間的に絶縁不良をおこす
と推定した。
明日は増幅段の確認と全体的動作確認する予定
