真空管OTLアンプ研究-10
フッターマン型OTLアンプ-① ：H-1型の製作
<フッターマン型OTLアンプについては、過去のブログにもしばしば投稿しているので、参考にしてください>
フッターマン型OTLアンプには
H-1、H-2，H-3、それにOTL-＊＊＊などがある
この内市販されたのはH-3とOTL-＊＊＊でH-1を改良して発表されたのがH-2である、
最初のH-1が発表されたのは1954年(S29)頃、その後にH-2が発表され，我が国ではアマチュアアンプビルダーによりラジオ技術誌などに発表された。

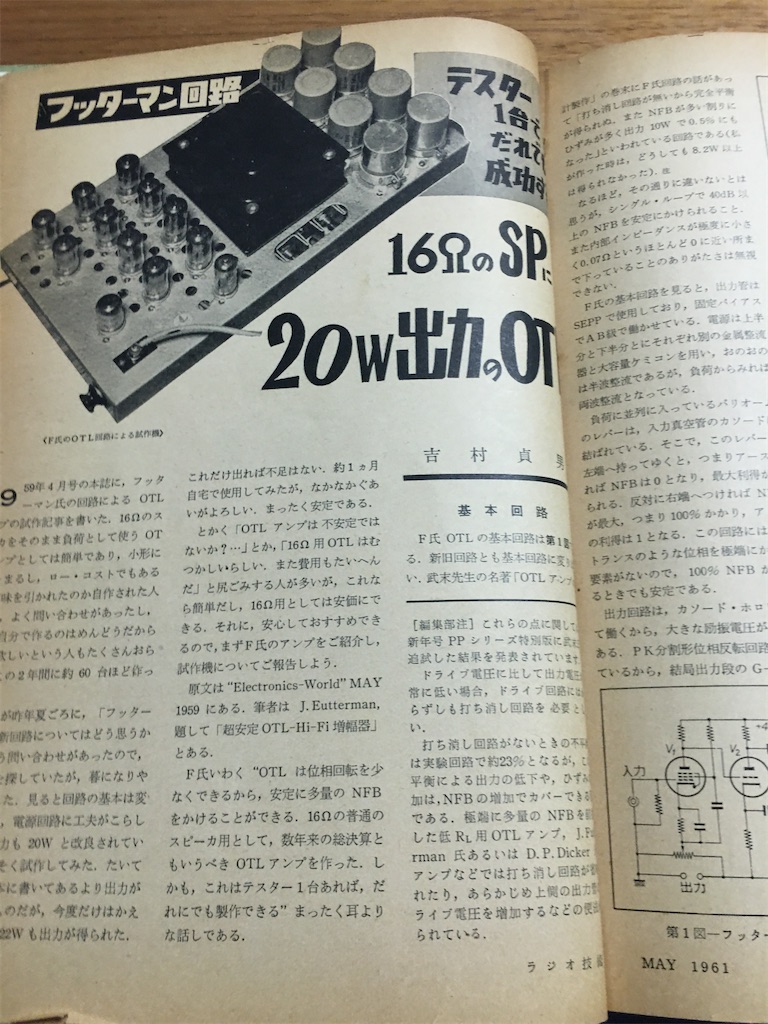

私がこのフッターマン型OTLアンプに関心を持ったのはラジオ技術誌1961年(S36)5月号に発表されてからである
「テスター1台でだれでも成功する」とのキャッチフレーズに惹かれたからである
(写真の右上に見える)
しかし、当時は製作する技量も資金も無かったので
記事を眺めて満足していた。
武末数馬著「OTLアンプの設計と製作」から
そして幾星霜、70歳を過ぎて遂にその機会に恵まれた。
新品真空管12B4Aを50本もまとめて入手することができたからである。
それでH-1の製作構想に
、最初はオリジナルH-1をそのまま追試の予定であった
丁度，タイミング良く当時のラジオ技術誌にフッターマンH-2型OTLアンプのシミュレーション記事が連載されていたので，それらも参考にしてH-1型として設計製作した、したがってオリジナルH-1の追試では無く，それらの参考資料による拙設計製作になる

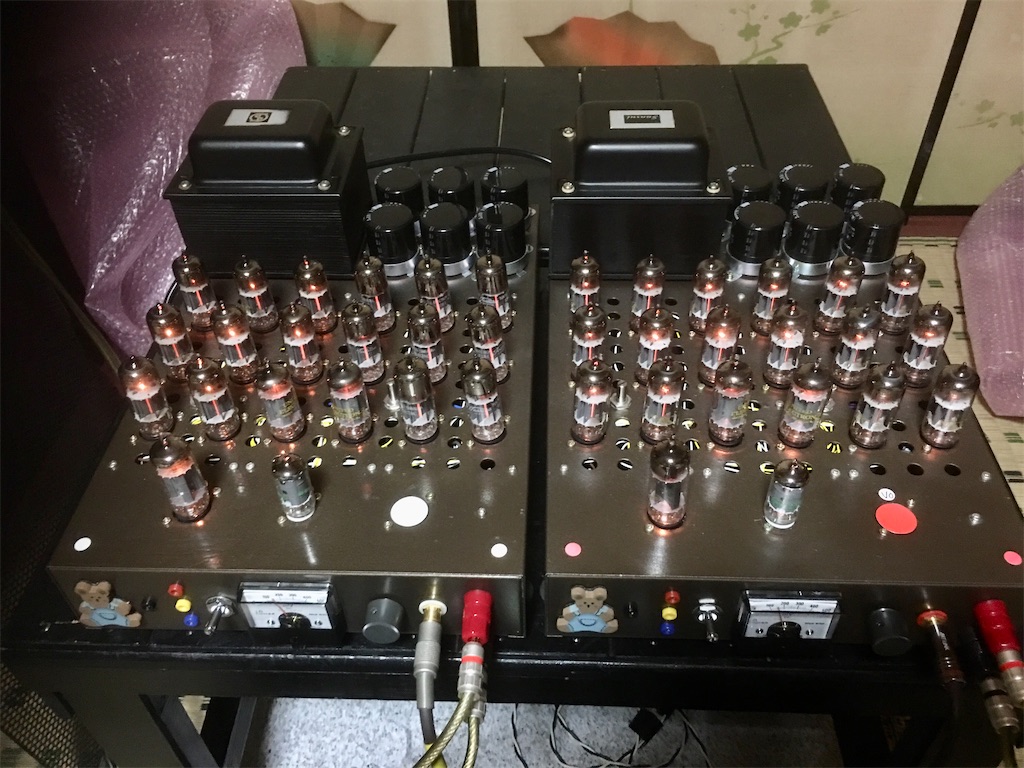

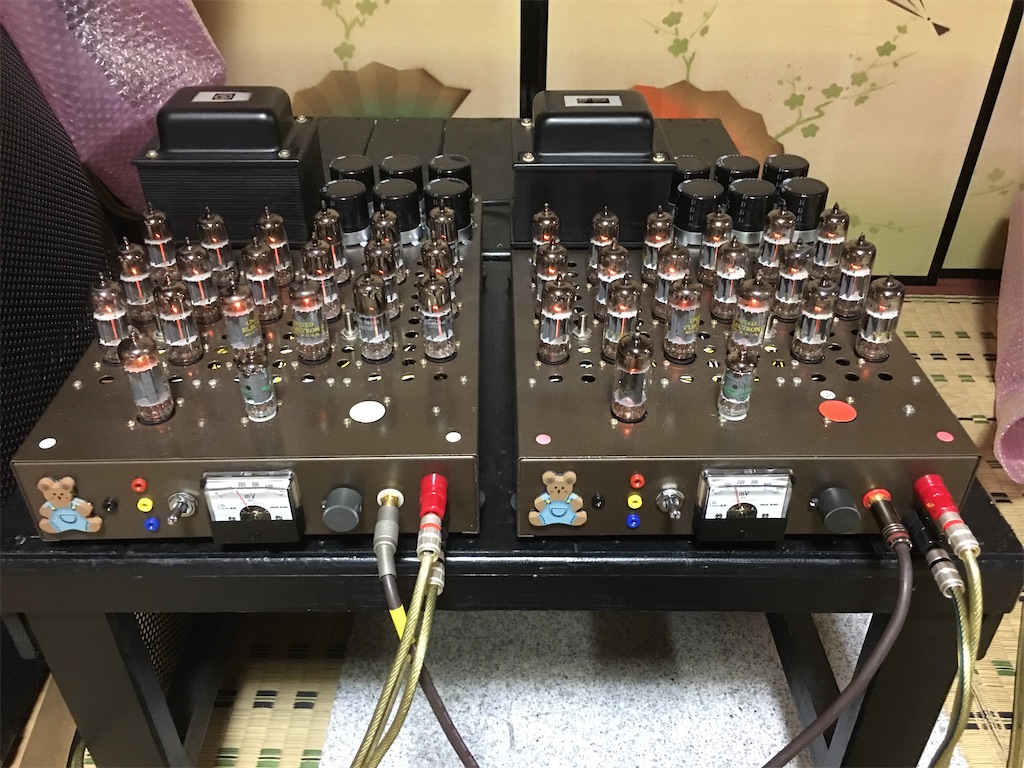

フッターマン型H-1OTLアンプである
真空管が沢山並んでいるが、
球の並びは
6AU6-6S4A-6S4A(×2)-12B4A×16 のモノラル
球数は20本、LR合わせ40本を使用
PTはSANSUI PV-270
12B4A×8のドライブに6S4A(CF)を使用した。
なお、このアンプは、関西のオーディオ友H氏のお世話になっている
