真空管OTLアンプ研究-20
SRPP OTL-3
7695 SRPP×2×2 OTL
真空管「7695」は、真空管時代の最終期に開発された球で、規格にSRPP回路データが掲載されているので，それに基づき製作した。
ヒーター50V管なので2本直列でAC100Vから点火できるので SRPPには丁度良い球である
真空管7695マニュアルから

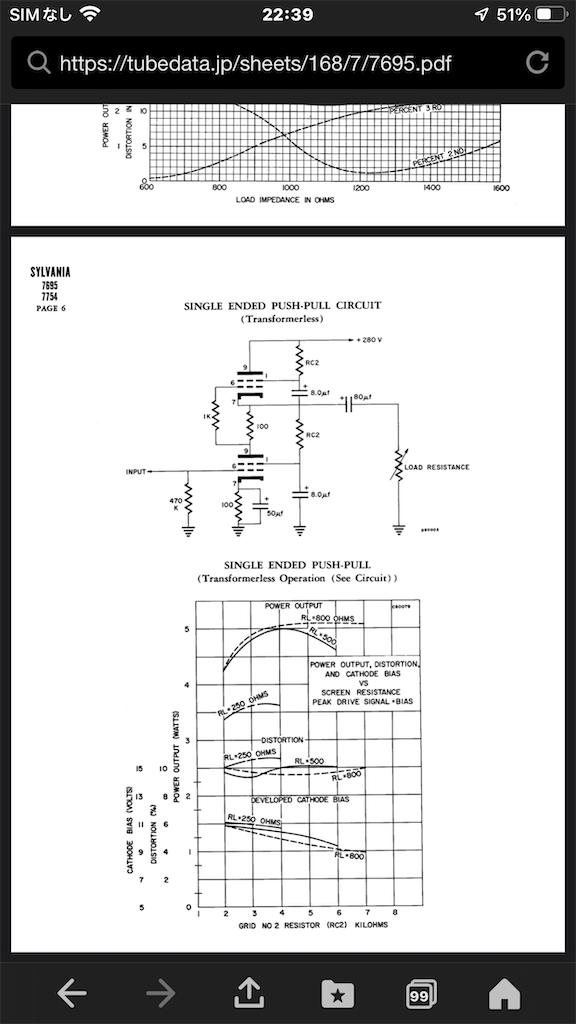

https://tubedata.jp/sheets/168/7/7695.pdf
SRPP回路データシート主要部分
上記データシートに基づいて回路設計した
初段球は6BQ7Aを起用
電源トランスはNOGUTI AC100V70W品と別に小型6.3Vヒータートランスをつけた
マッチングトランスはarito audio lab製
600Ω：4-8-16Ω 用型名MT06K7Wを採用しました。
http://aritos-audio-lab.com/index.html#%E5%8F%97%E6%B3%A8%E7%94%9F%E7%94%A3%E5%93%81
このアンプはフルレンジ2ウェイの低音用に製作したが、別に高音用の15KY8A SRPP(次回掲載)とペアにしている

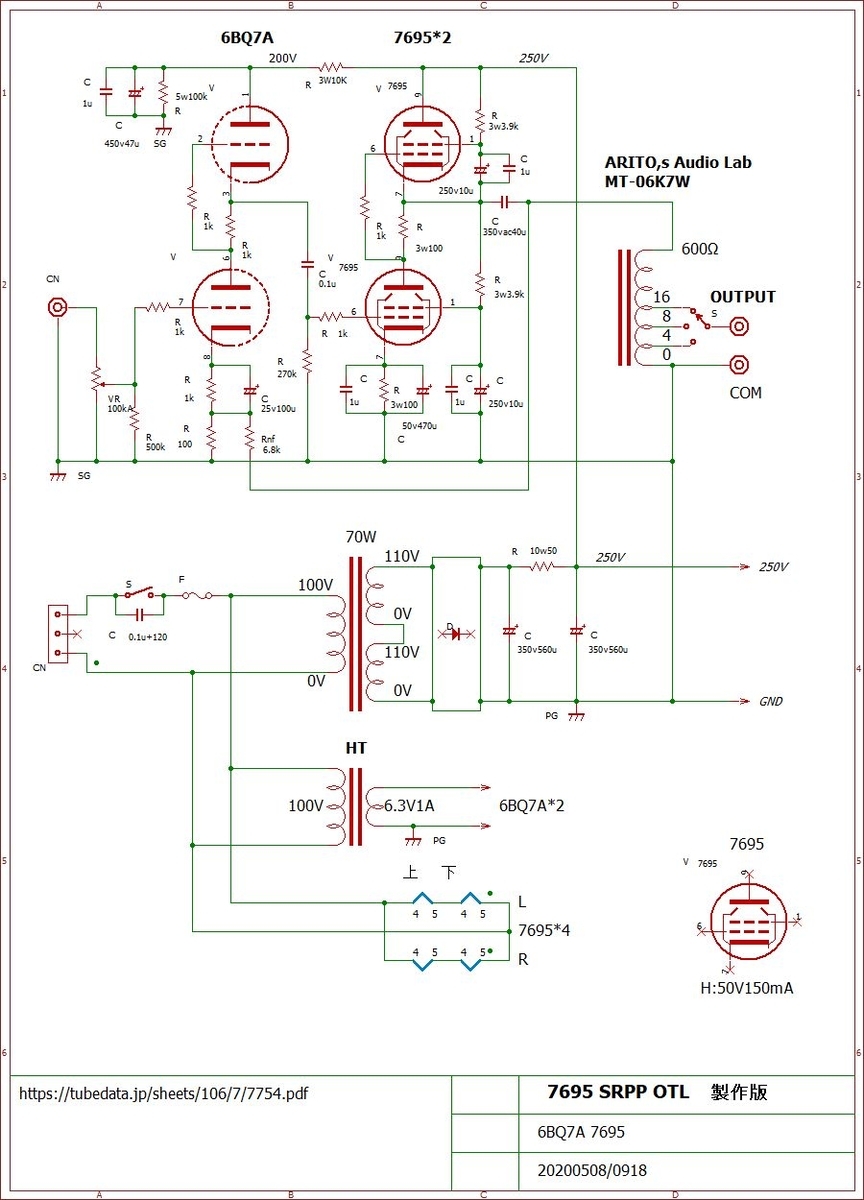

回路図
