真空管OTLアンプ研究-21
SRPP OTL-3
15KY8A SRPP OTL ×2
写真右手15KY8A SRPP、左は前回の7695
前回の7695 SRPPと対になるアンプ、こちらは高域用に使う
真空管15KY8は三極五極管，SRPP OTLに適した球、2本でSRPP 2段回路にできる、つまり、三極管部分をSRPP電圧増幅段に、五極部分を三結にしてSRPP出力段に使う。
三極管部分のμが高く64あるので、好適なSRPP回路が構成できる、
最適負荷抵抗値は約600Ω、半分の300Ωでも使える
この回路構成で製作したSRPP OTLアンプは，この他に2台あり、ほぼ同じ回路で製作している。

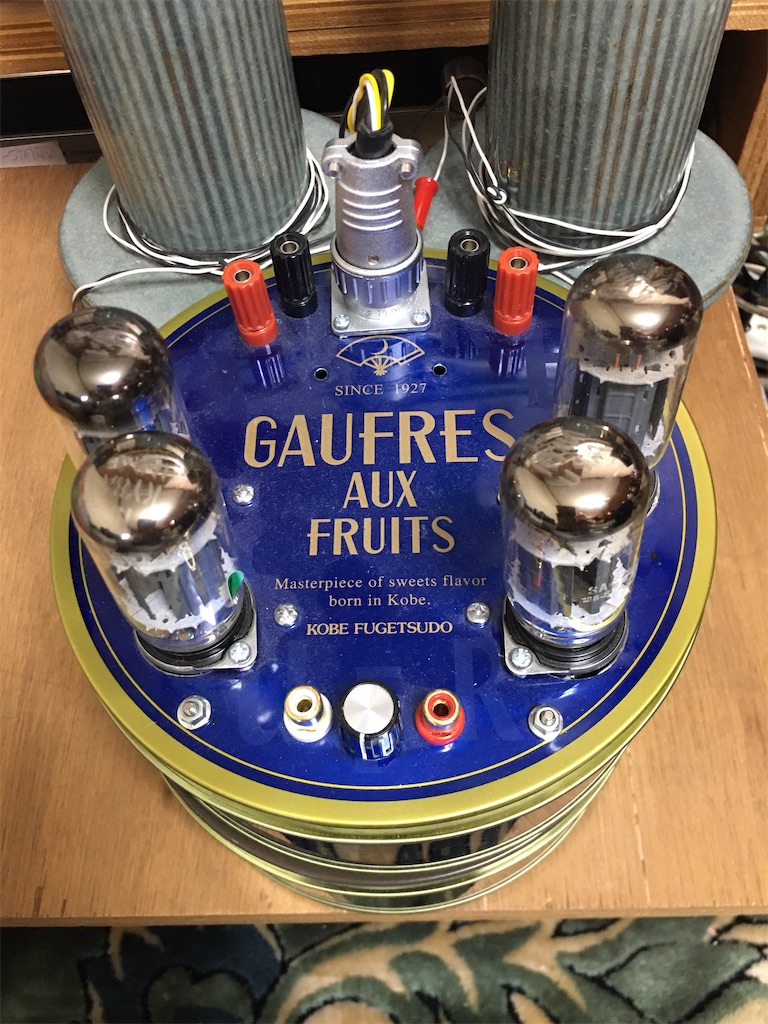

写真 菓子缶に組み込んだ、下が電源、上がアンプ回路にわけている

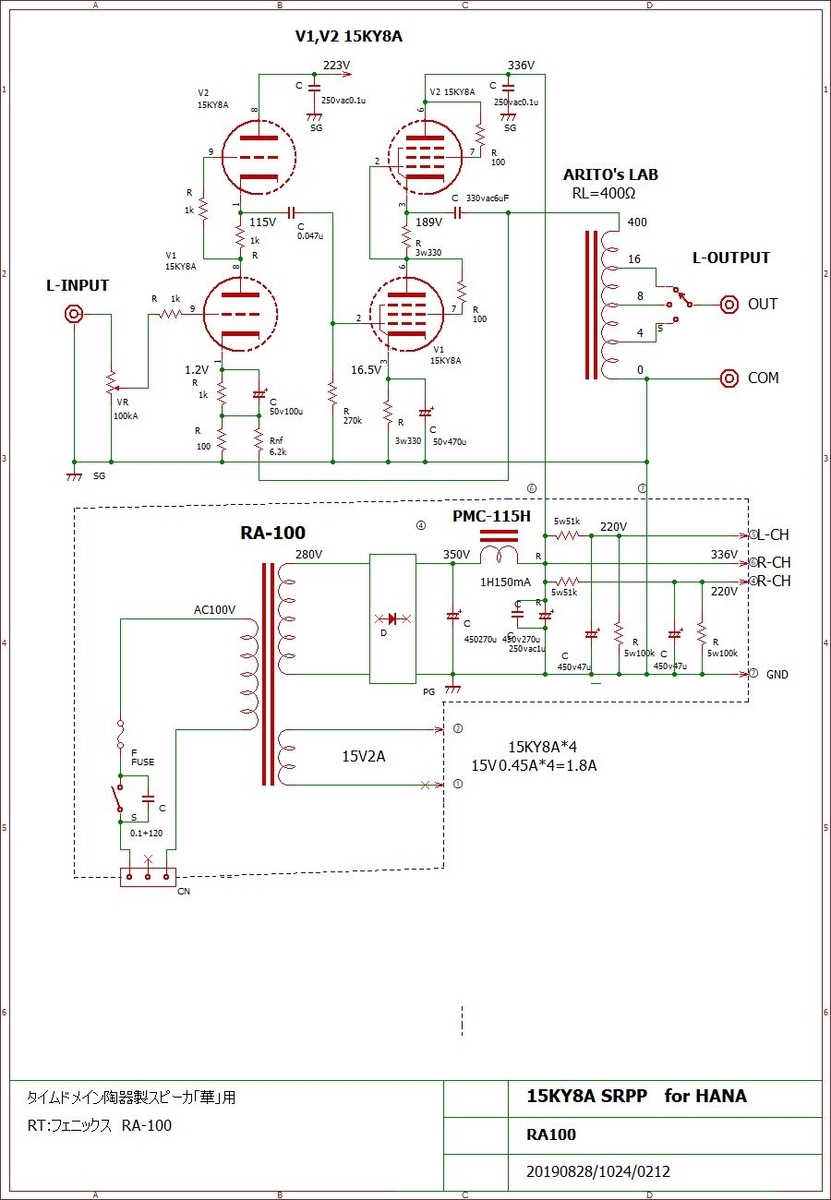

回路図
