真空管OTLアンプ研究-23
6CM5 SEPP×2×2 OTL

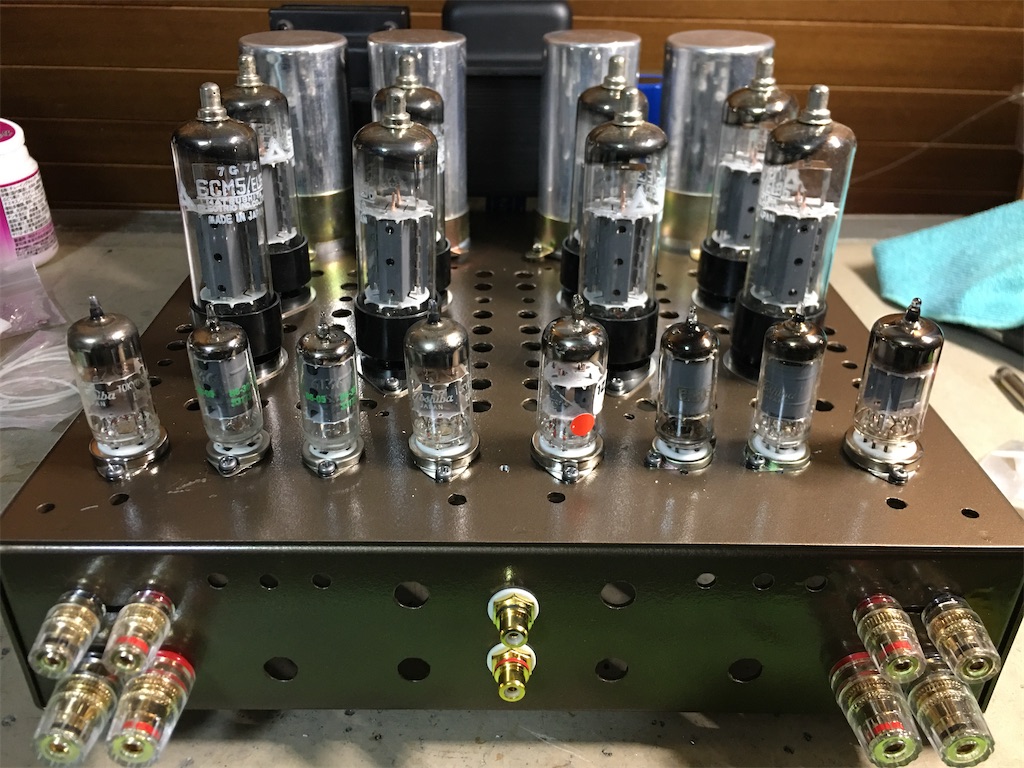

今製作中で，未完成品です

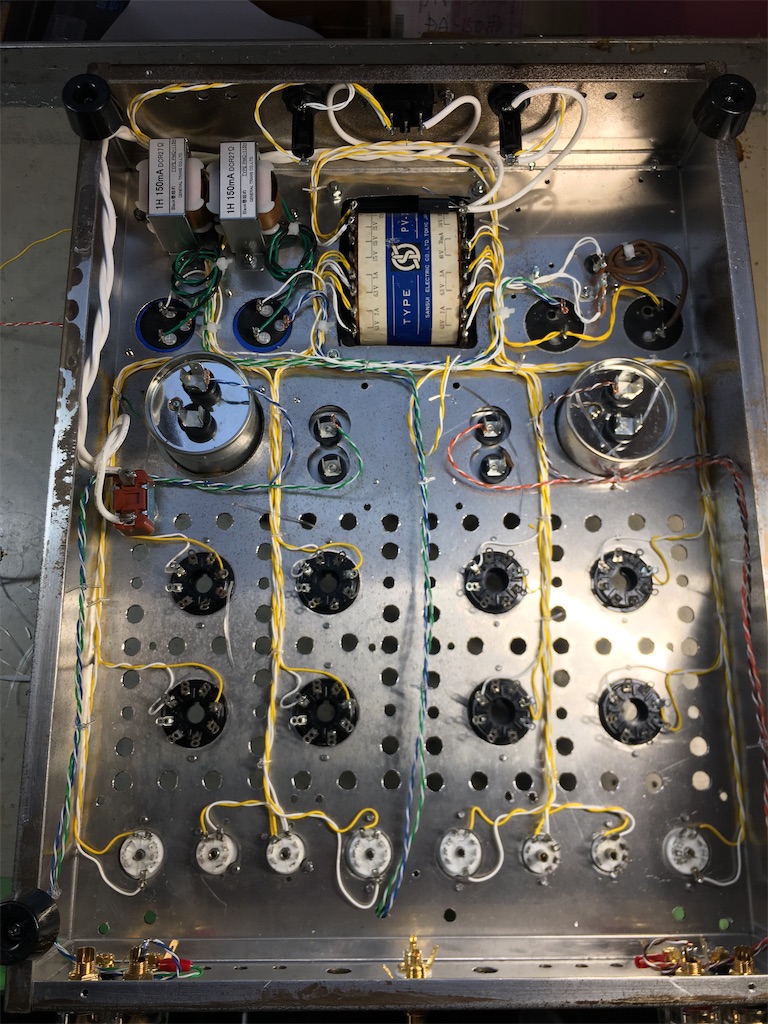

配線途中
このアンプはMFBスピーカーユニット
EAS-20PZ33(300Ω)+ツイーター(未定)
の2ウェイスピーカーシステムに使うOTLアンプです
真空管6CM5は、OTLによく使われる25E5のヒーター6.3V球です、あまり知られていない球なのか、ヤフオクにはあまり出てきませんね、
当方は25年ほど前に20本入手しました。しかし、あまり出番がなく、倉庫に眠ってました。

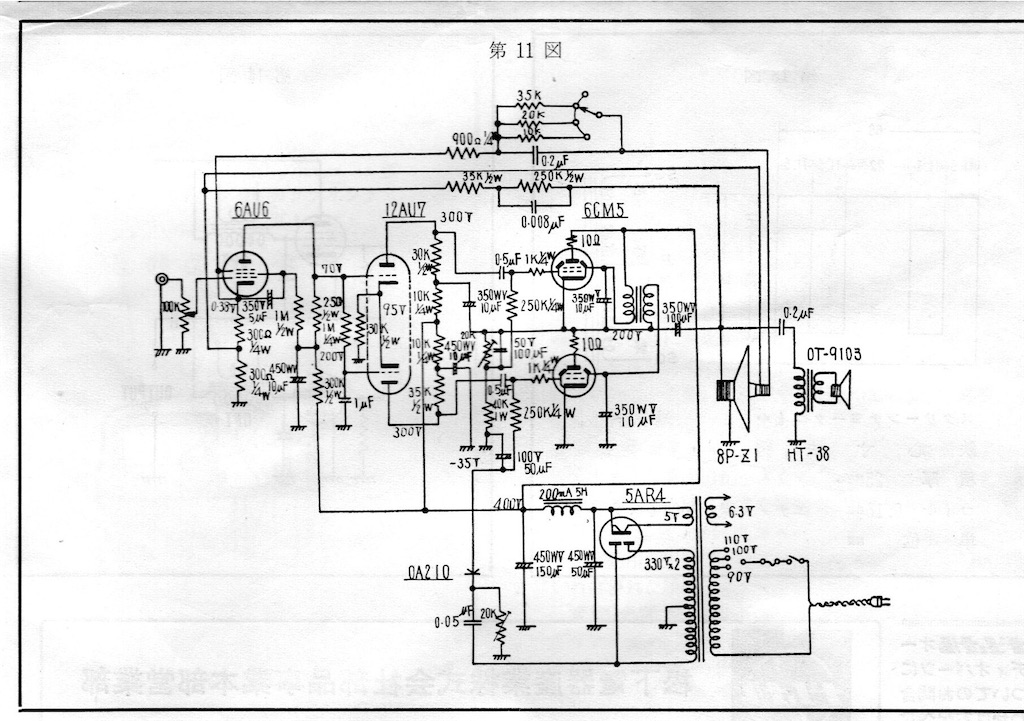

回路の元ネタは、スピーカーの説明書に記載されているOTLアンプです。
300Ωウーファー用と、ツイーター(多分8Ω)の組み合わせになるので、2チャンネルステレオ構成にしました．ツイーターには、300：8Ωのマッチングトランスをつけて300Ω出力で鳴らします。
ネットワークはCカットのみで、簡単につなぐ予定です

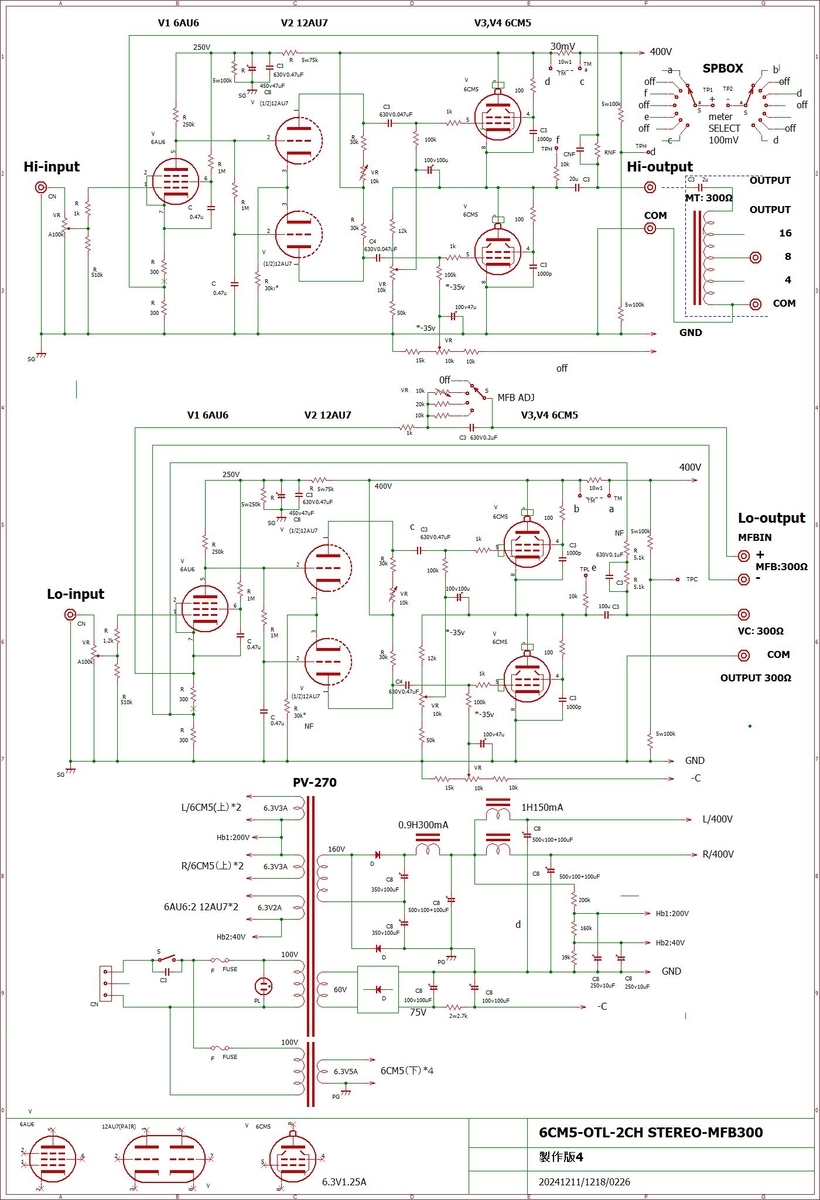

製作中の回路図
さて，暑くなるまでに完成しようと思ってましたが、この暑さで中断してます、
完成はいつになるやら⁉️
