真空管OTLアンプ研究 修理編-2
フッターマン OTL-4
OTL-4はステレオ仕様品
写真①修理終わり試聴中
出力管は6LF6 SEPP ×2×2のステレオ構成になっている、その他はOTL-3と同じ回路構成、外観もほとんど同じ
このアンプも重いので、1F居間で作業
心配していたコンデンサブロックの液漏れはなかったのが幸いだった

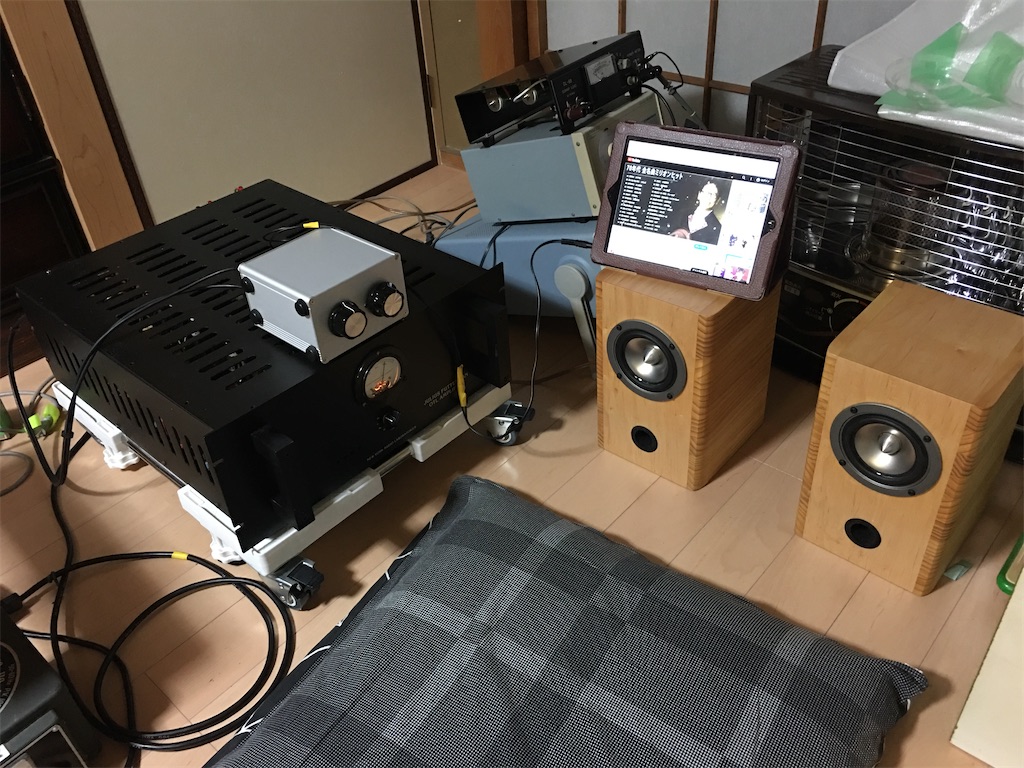

写真②試聴準備

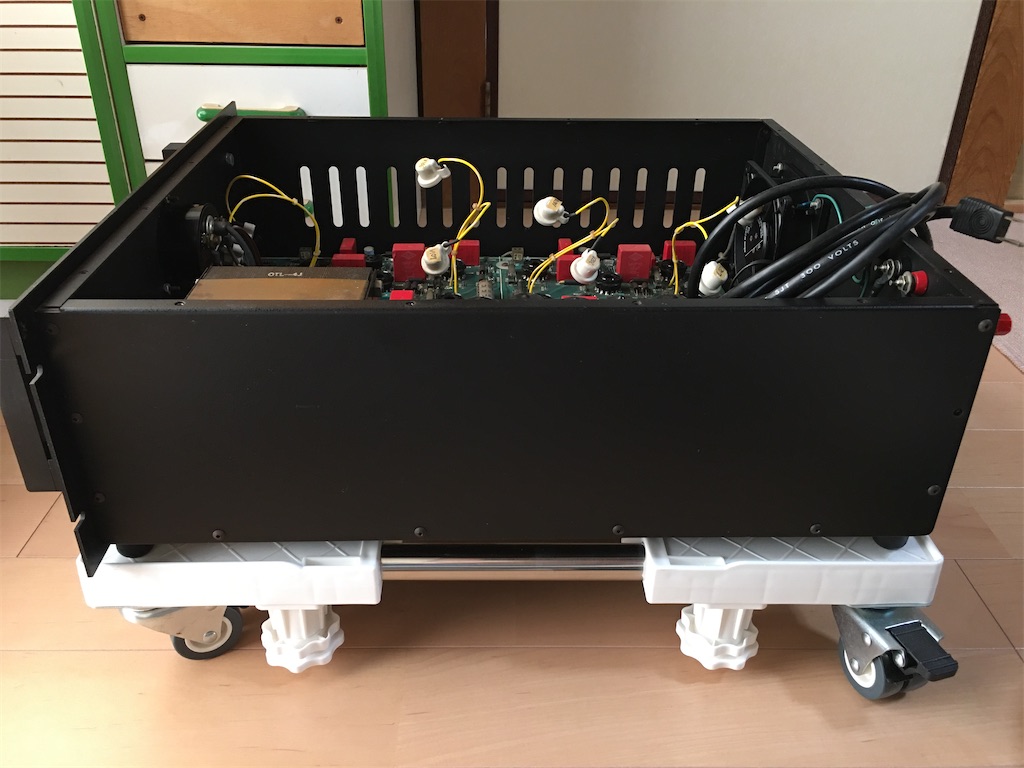

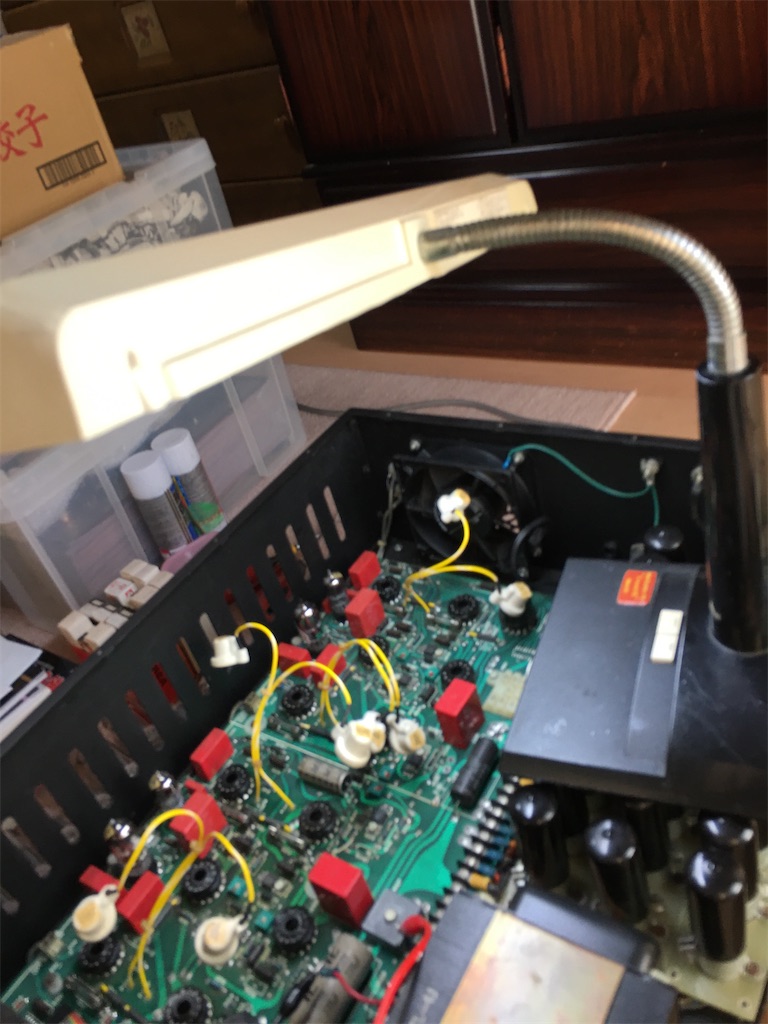

写真③解体中
写真④真空管も取り外す
いろいろ調べた結果

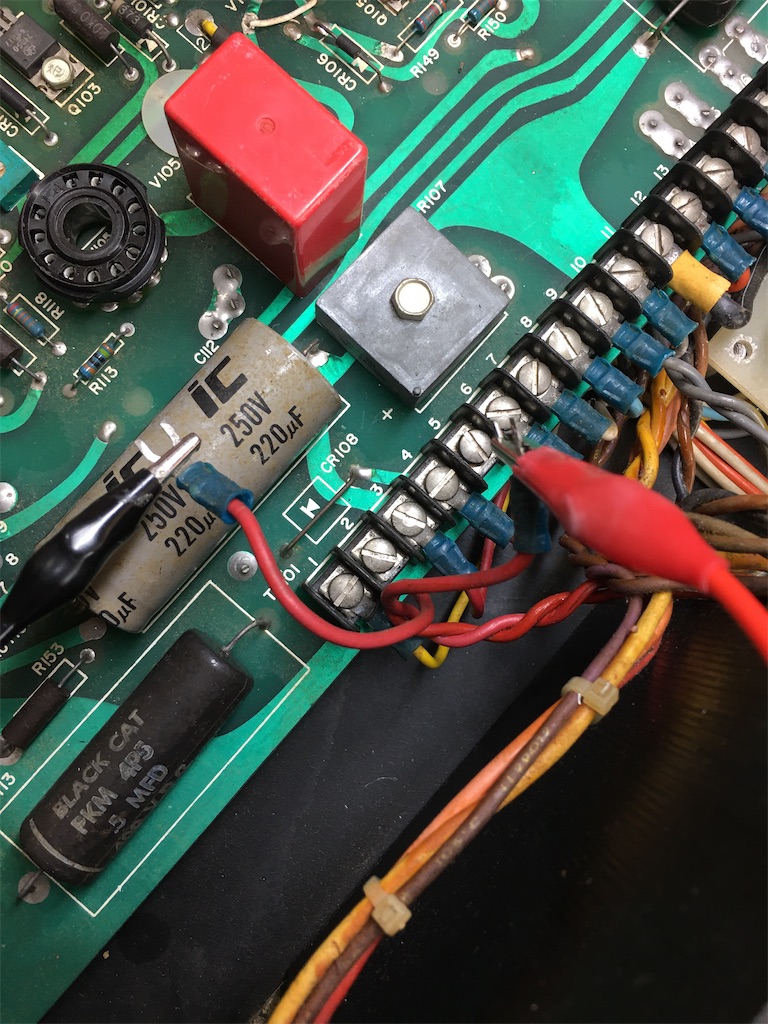

写真⑤このブリッジ整流用のシリコンスタックがおかしい？新品と取り替えた。
写真⑥取り替えたシリコン整流器が見える

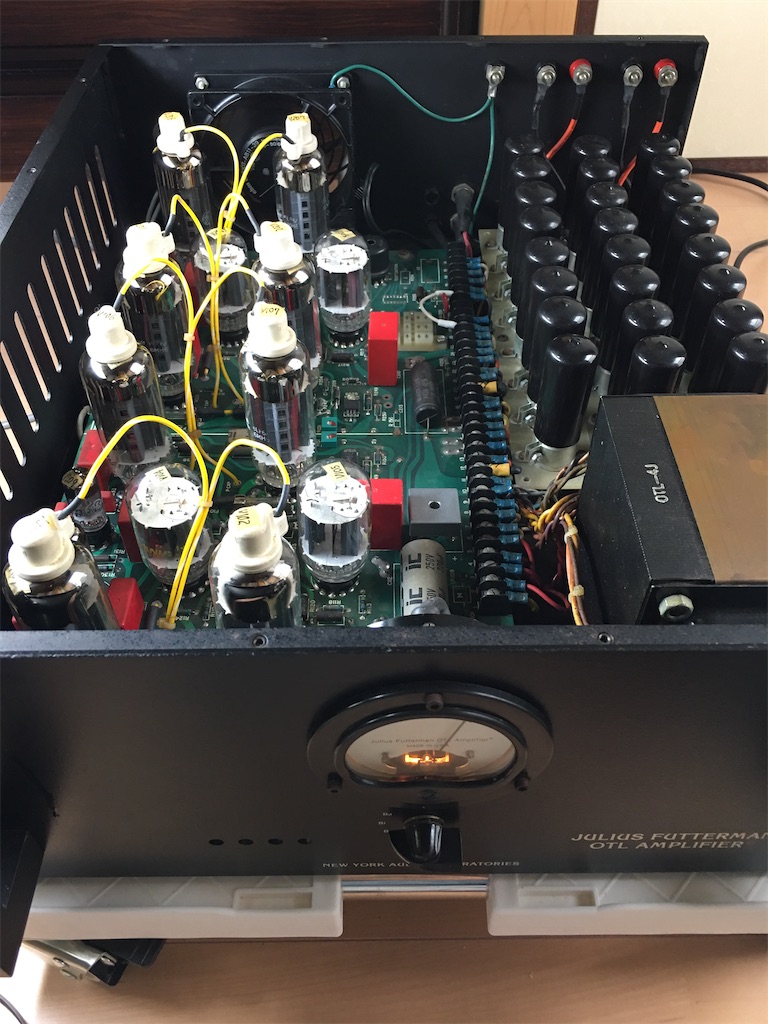

真空管を挿して
写真⑦テストのため、リレー接点部分をショート
写真⑧修理が終わりテスト中
写真⑨出力管電流の確認
.
無事にオーナーS氏に引き渡しました。
めでたし、めでたし❣️
この修理過程はこのブログ内に掲載しています
