真空管OTLアンプ研究　　修理編-3

フッターマン　OTL-3

第四話

過去に投稿したブログが先に登壇してしまったが、復習の意味で追加します。　

最初の通電はケミコンの慣らし通電のためと，電源回路の動作確認です

OTLアンプの最初の通電は、のんびりゆっくりやるのがコツです。

通電順序は

①真空管は一旦全部外して、

②リレー接点間はショートしてリレーがなくても AC100Vが ONになるようにして

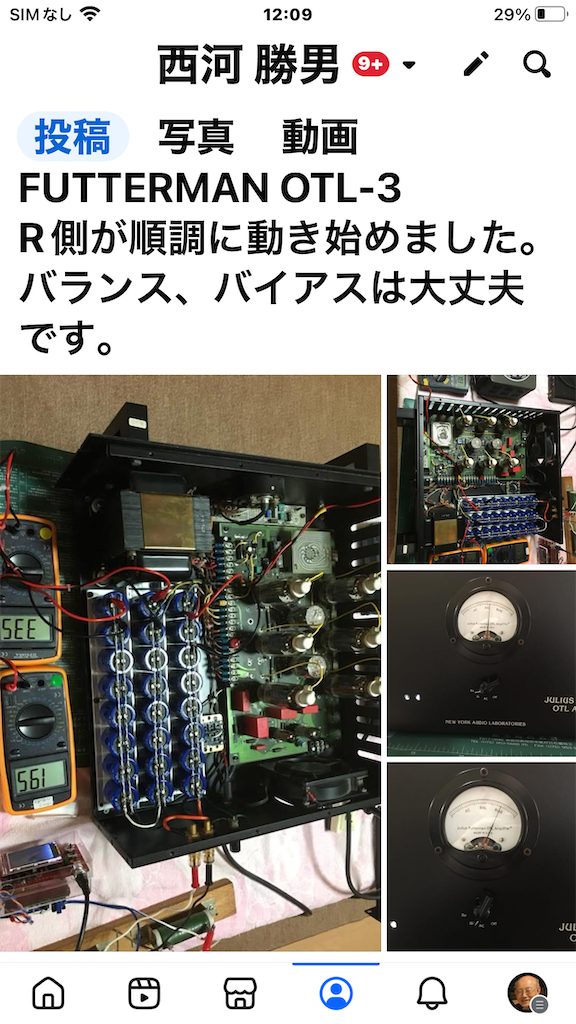

③要所にテスターをつなぎ、電圧を監視しながら

④スライダックを徐々に上げていきます．

最初は、スライダックを AC10Vで止め、テスターに所定電圧の約1/10が出力されているか、を確認します、その状態で5分ほど様子をみます。

次は、スライダックをゆっくり50Vまで上げ，テスター電圧が所定の約1/2電圧であるか、確認します。

この状態で約10分ほど様子をみます。

大丈夫であれば，次は AC75Vで止め、異常ないか、約10分ほど様子をみます

最後は AC90Vまでゆっくり上げます。

テスター電圧が、ほぼ予定電圧である事を確認しながら、匂い、熱、煙などに注意します。

注：90Vにするのは、無負荷のため100Vにすると電圧が高くなるためです

約15分ほど様子を見て、異常がないか確認しながら電圧監視します。

ここまでで異常なければ、初期通電はokです

各段階で、何か異常があれば、原因を調べて対処します。

注意‼️

この後、スライダックはゼロにもどしますが、ケミコンには高電圧がチャージして残っているので、

(テスターには残留電圧がでている)

約10W10kΩ抵抗で、ケミコンをジスチャージ(放電)します。感電しないように注意深くやります。

これを怠ると感電する恐れがあります、

第五話に続く
