4P55seの修理
昨夜燃えたヒーター配線を取り替えた、あと1か所、4P55のカソード抵抗取り付け位置を変える、これはIpを倍ほどに増やしたので、発熱量も増えてケミコンに影響するので、抵抗のみを移す

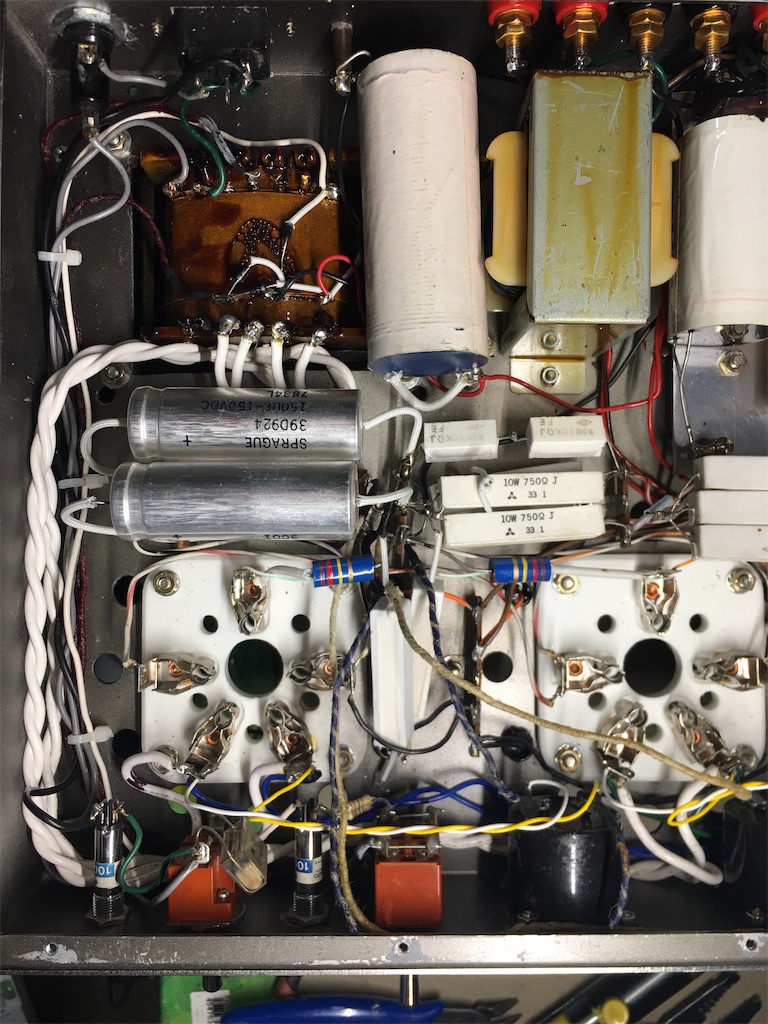

写真①ヒーター配線の変更、元の線材は電流容量不足だった

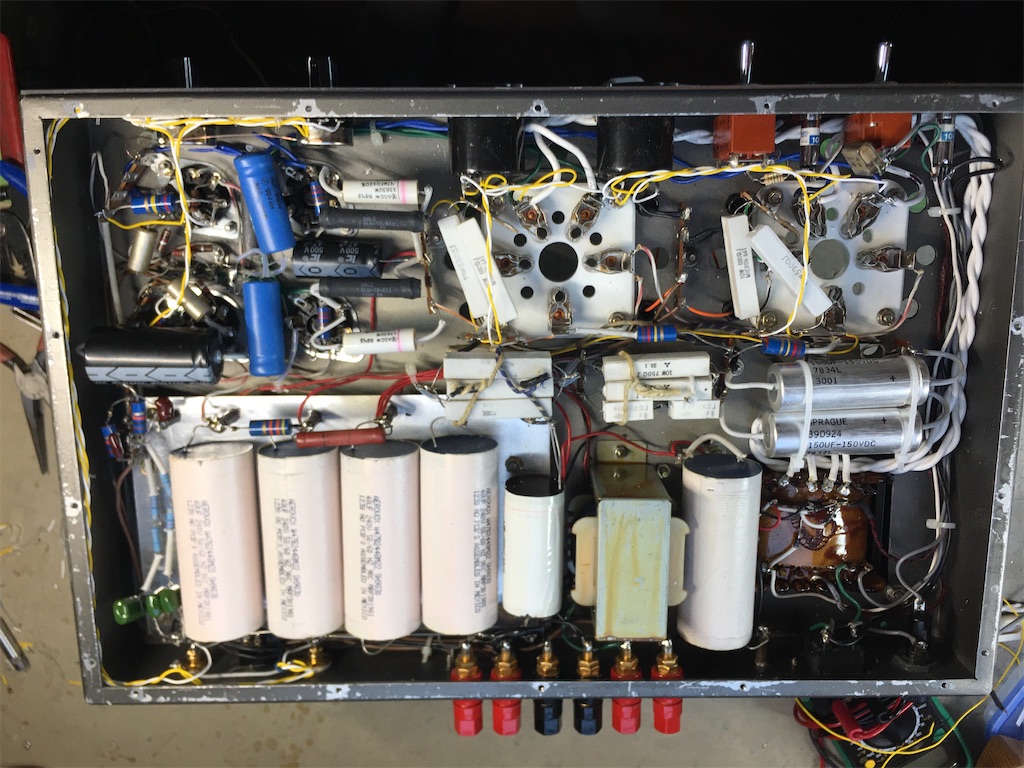

②カソード抵抗の位置変更

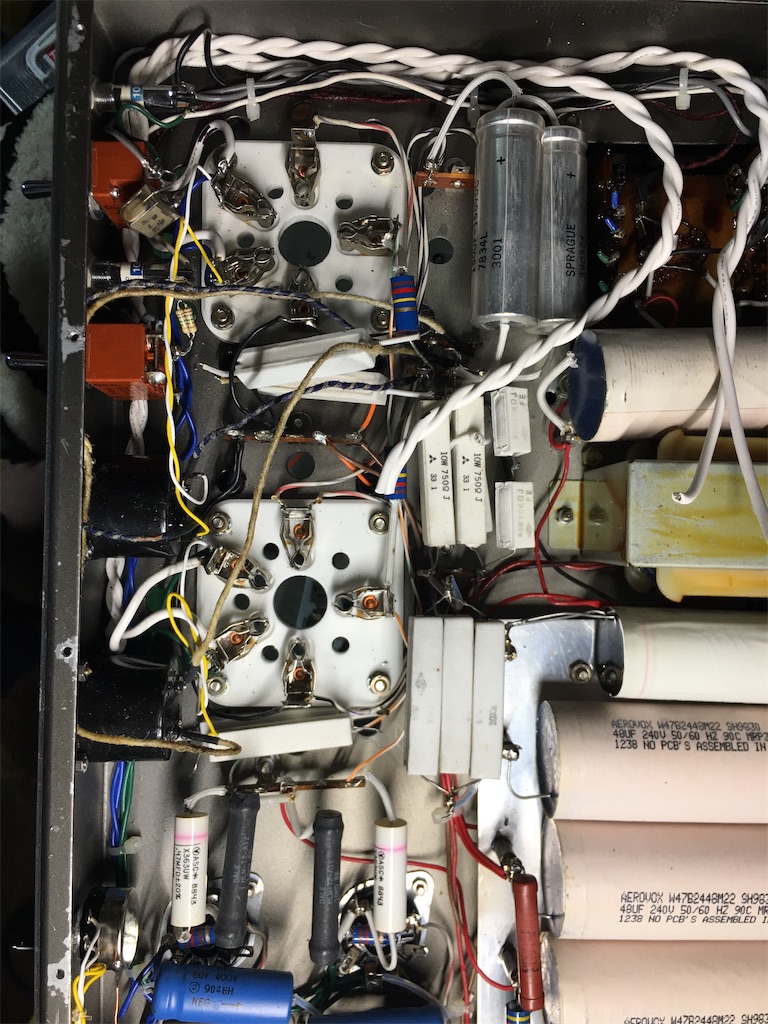

4P55ソケット付近に移した 、その他配線のやり直し，デカッブリング用ケミコン2個追加
燃えた犯人がわかった‼️

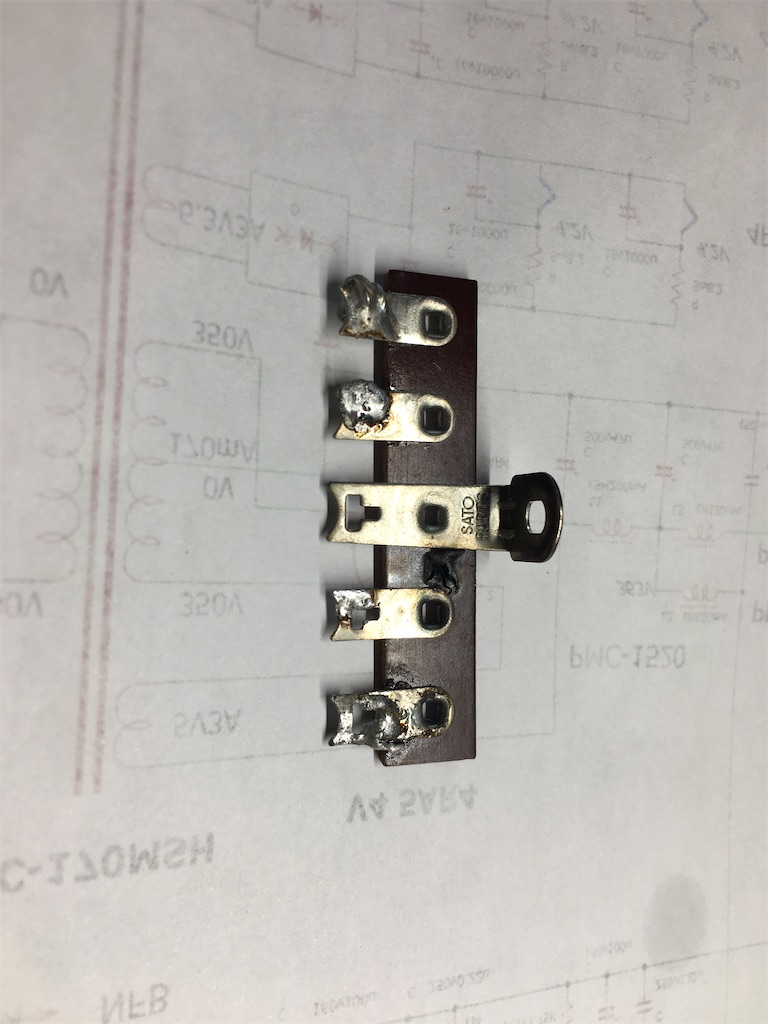

高電圧が掛かる端子横がGNDなのでスパークしたもよう、ラグ端子が古くて絶縁不良になった、拡大すると黒ずんだ穴があいているのが見える
ラグ端子を交換したが，1L4Pしか無かったが、新品なので大丈夫。できれば、6PにしてGND端子との間に空きピンを設けたいところ。
ヒーターの線材には異常無かった。
