真空管OTLアンプ研究 修理編-4
COUNTER POINT SA-4 mono 2台
第八話

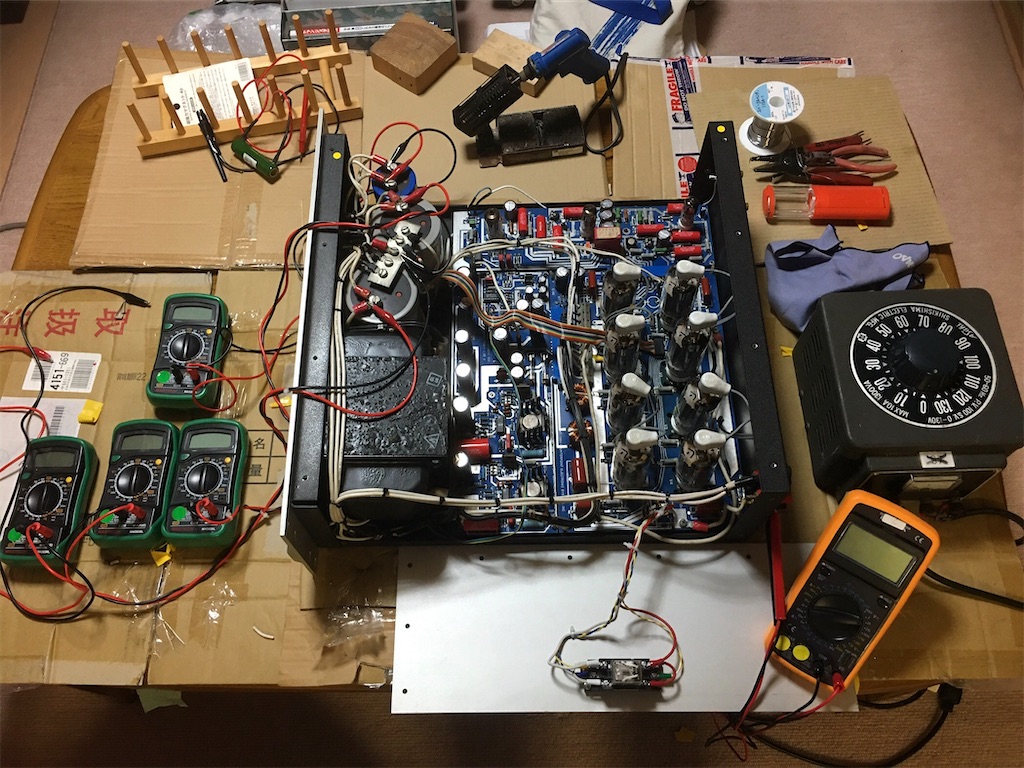

通電準備
6LF6のIk指示
8本の6LF6が並ぶと壮観だが発熱がすごい
ファンで強制空冷
改造後、初回の通電は上手く働いているようです、
スライダック電圧をAC100Vに合して、様子をみます

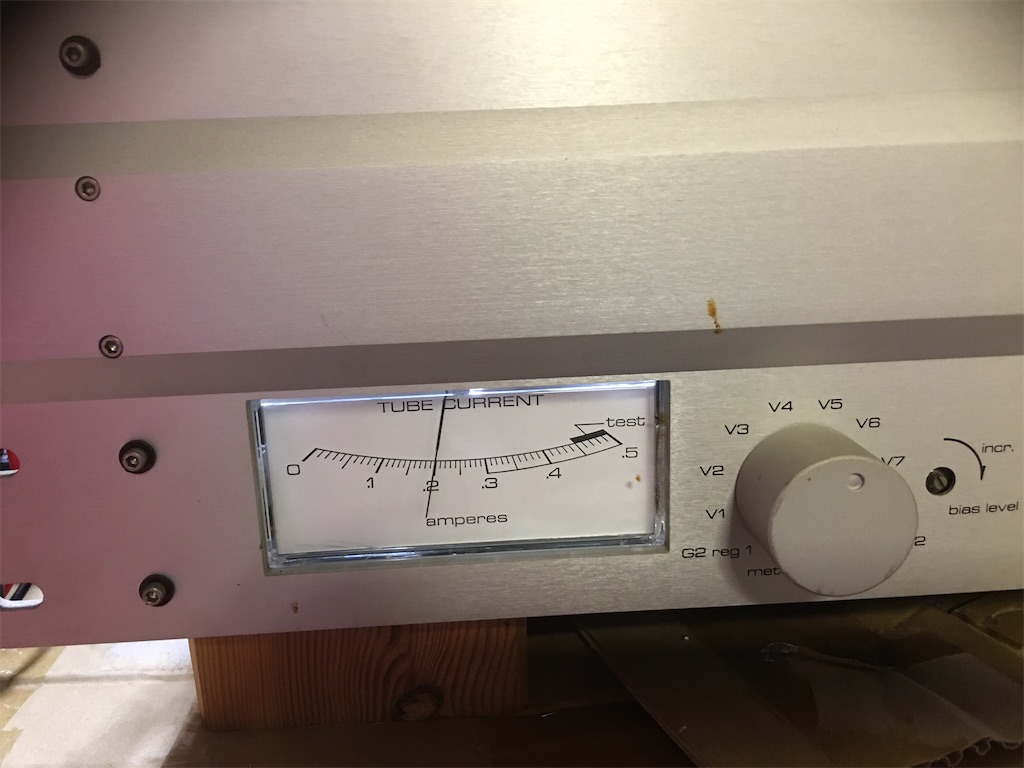

メーターの動作
出力管8本の6LF6電流I kはバラツキがあるもののだいたい良い感じになってます。
Esgも所定の位置を示します。
何と、一発で上手く働いたではないか、とほっと一息。
しかし、時間か経つと6LF6 からすごい熱気か上がってくる、こりゃ大変❗️
ファンで空冷しながら様子をみる
出力のDCバランスはゼロを指しているので、動作は大丈夫そう
と、ここまでは、何とか順調に進んできた。

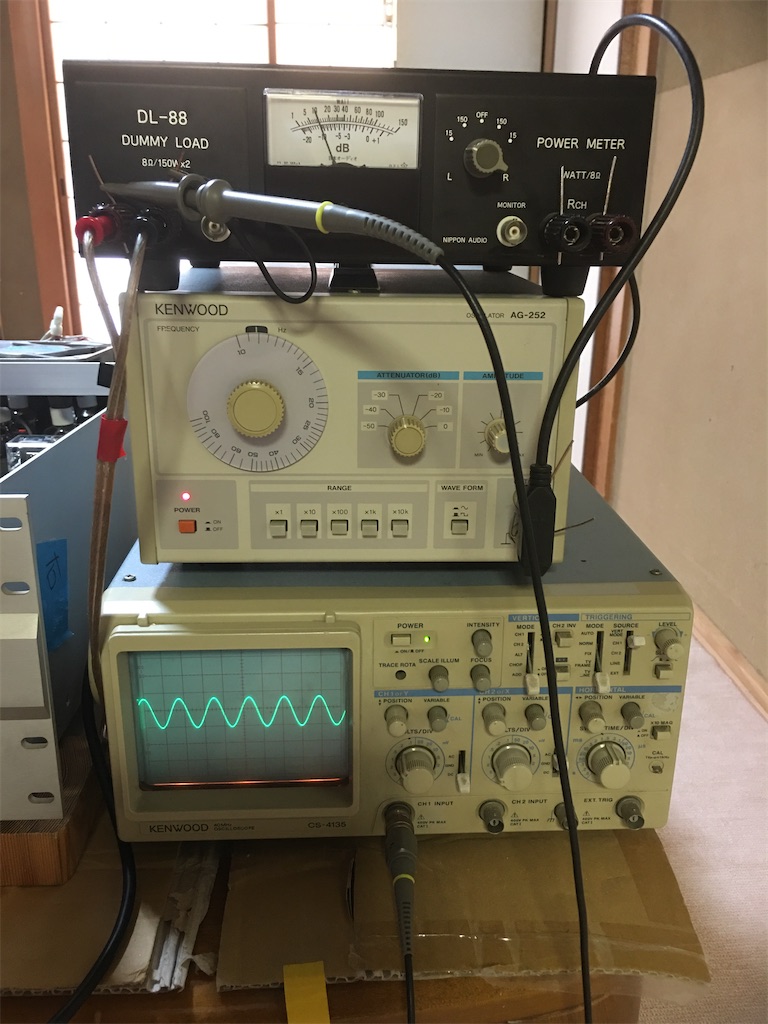

測定器を準備して、交流信号を入力します
出力1W/8Ω
最大出力までは出してないが、ACバランスも良さそうだ
しかし、この後まだ確認しなければ、ならない事がある
それは、肝心なDCバランスの余裕度と出力リレーの動作である
第九話へ続く
