真空管OTLアンプ研究 修理編

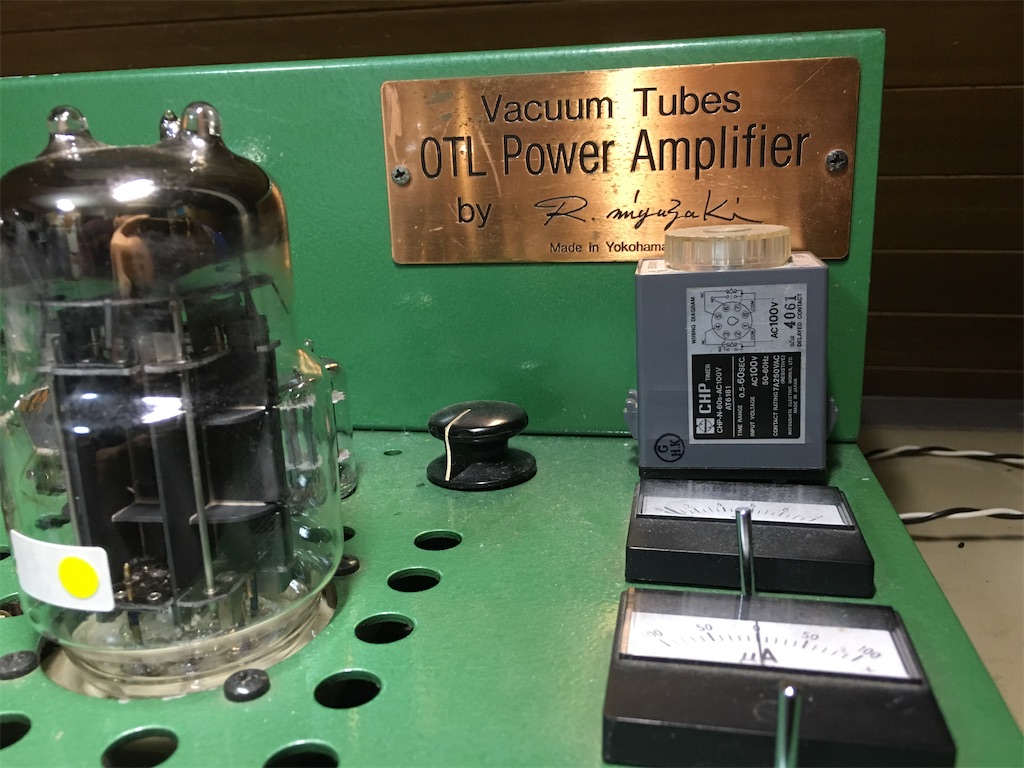

MIYAZAKI OTL 6C33C OTL
第三話

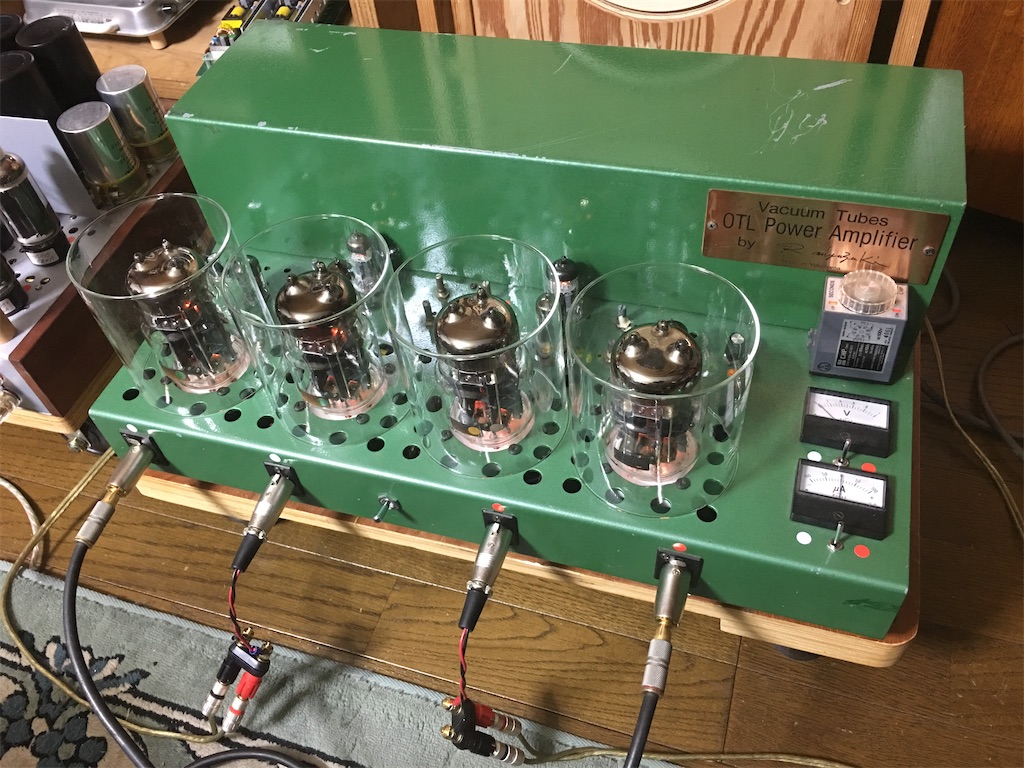

この宮崎式OTLは，ヤフオク落札品
どんな風だったかわすれたが、不調品だっことは確かで、再調整したと思う。
6C33Cは交換したように思うが、出力管DCバランスが酷く崩れていたように思う
この原因は、初段12AX7のDCバランスが悪かったからであるが、元はしっかりバランスがとれていたが，経年劣化でバランスが悪化したとおもわれる。
初段12AX7差動回路は、球によって違いがあるので、両カソード間に100Ω可変抵抗をつけ、バランスを取り直した。
これでDCバランスが良好になった。
本来なら100ΩVRは無くてもよいが、12AX7の経年変化によるアンバランスをこれで補正することにした、

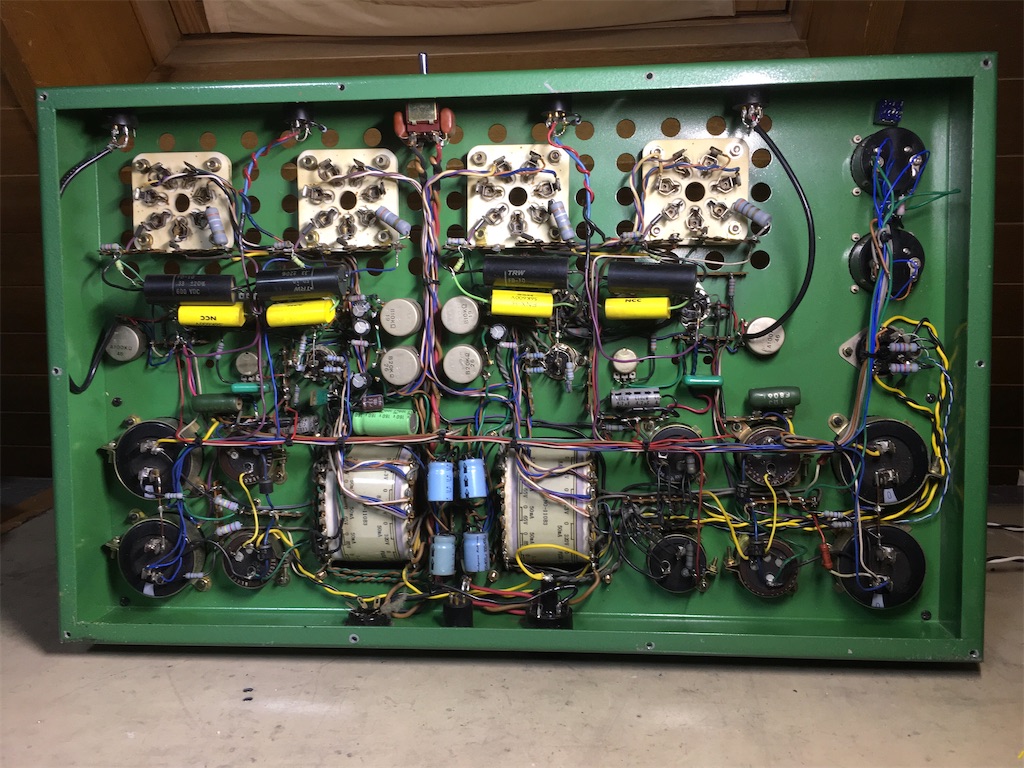

配線はお世辞にも上手とは言えないが、合理的である
内部配線は、独特で単芯線が多用されて、さながら、フッターマンOTLを思い出させる。

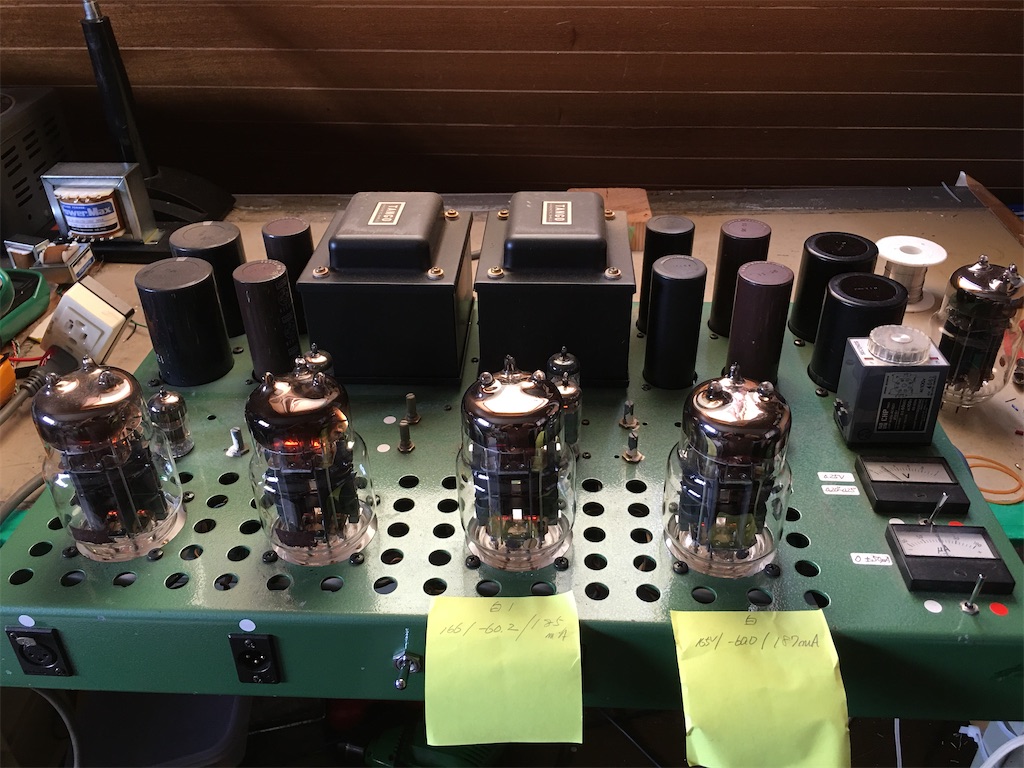

トランカバーをはずしたところ
大きなPTか2個ついている、モノラル構成だ

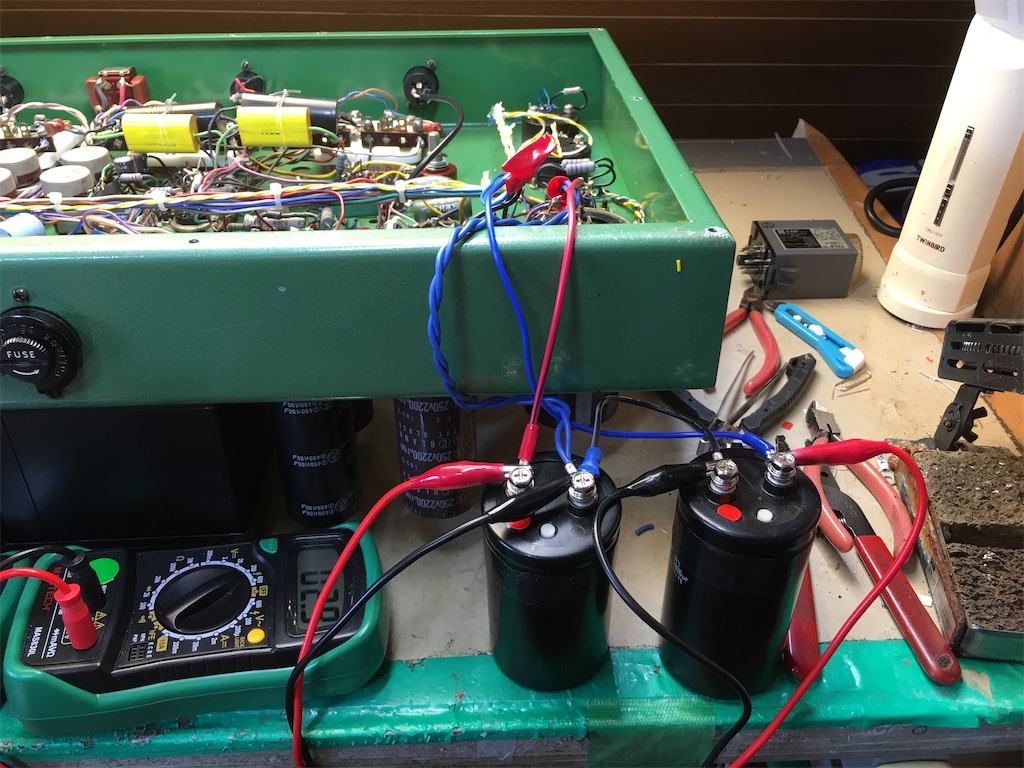

電源電解コンデンサが悪いようた
電極タッチかな？

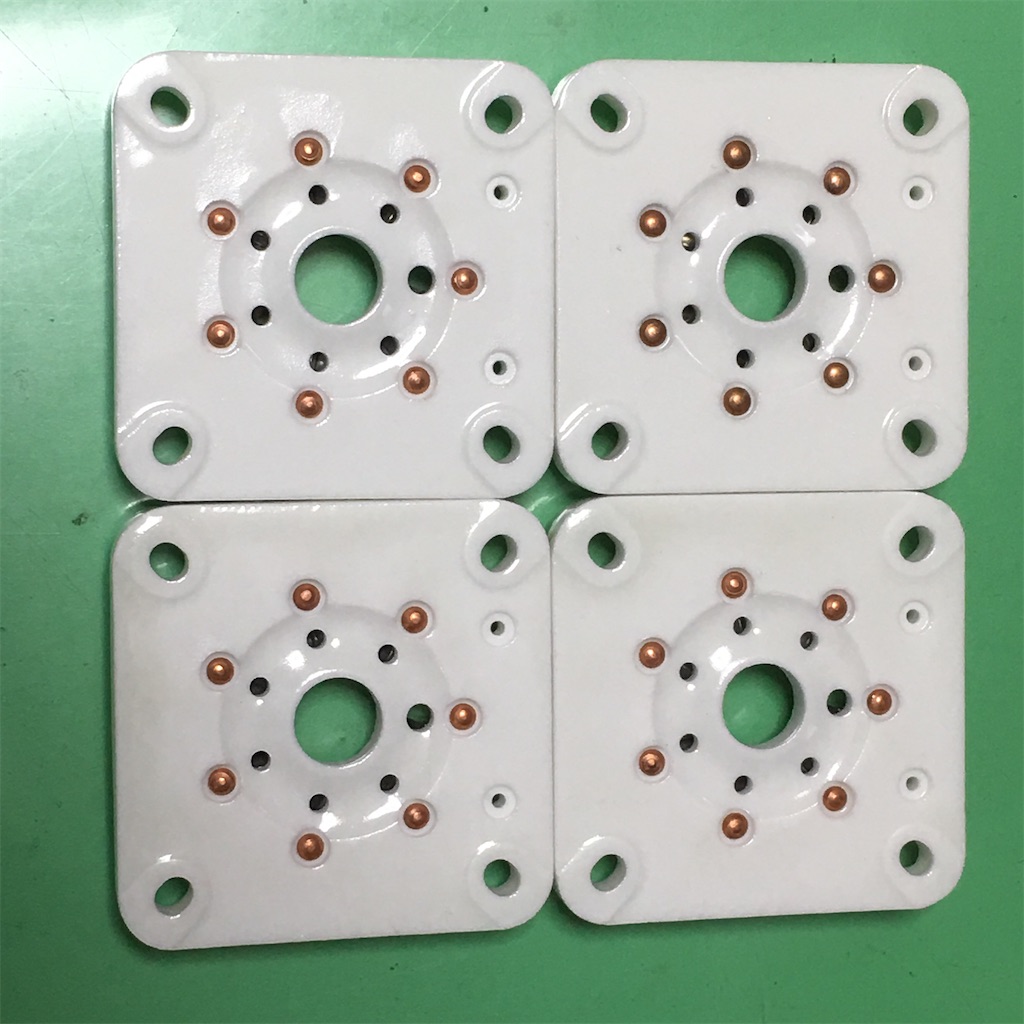

6C 33C用ソケット交換

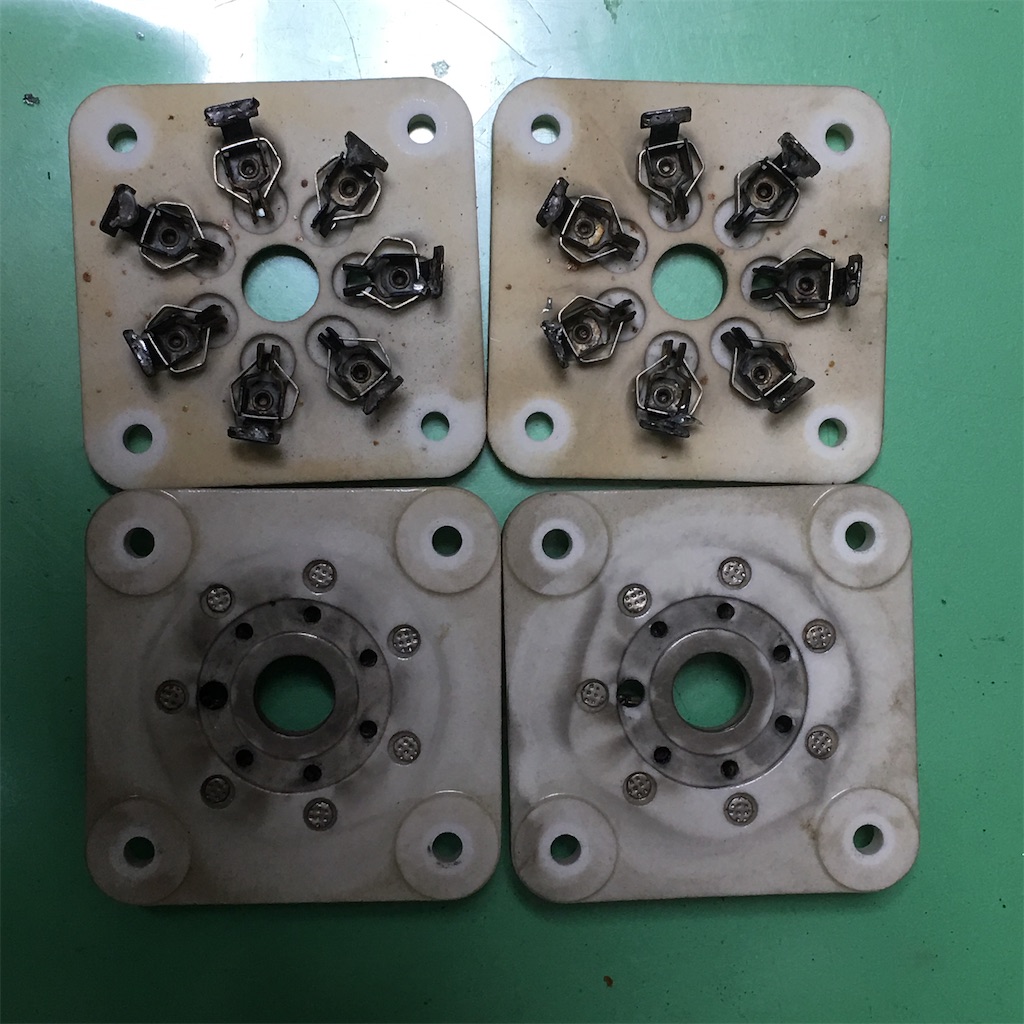

ソケットがご覧のように劣化しているので新品と交換
入出力端子が一般てきでないから、キャノンコネクタを製作

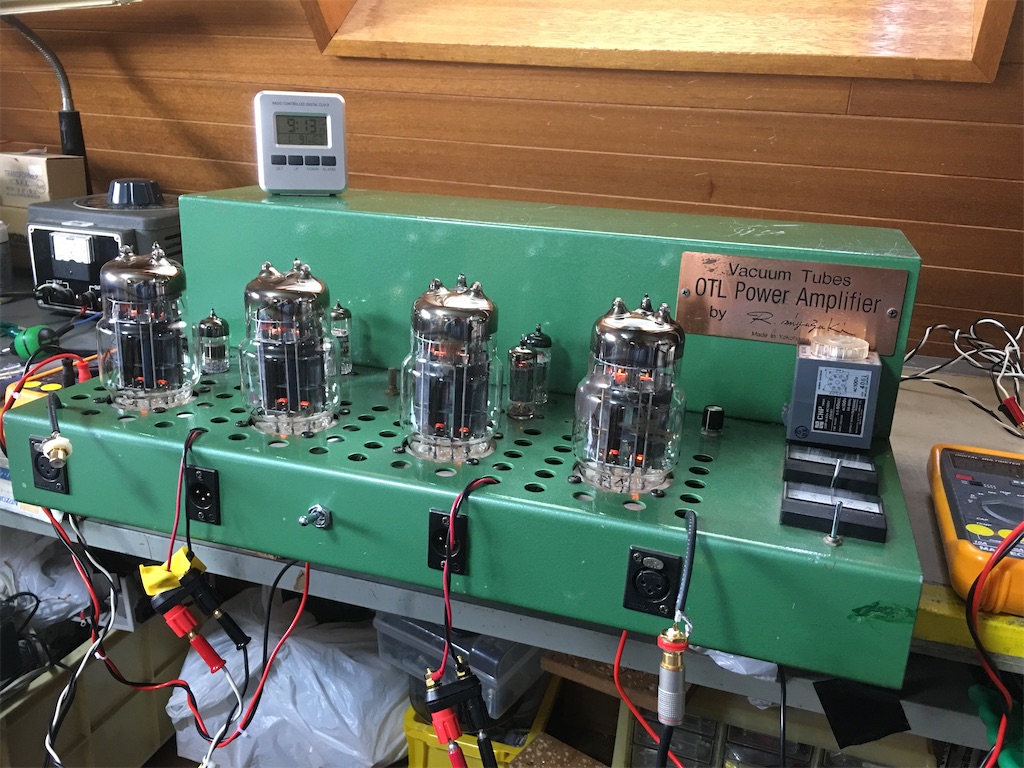

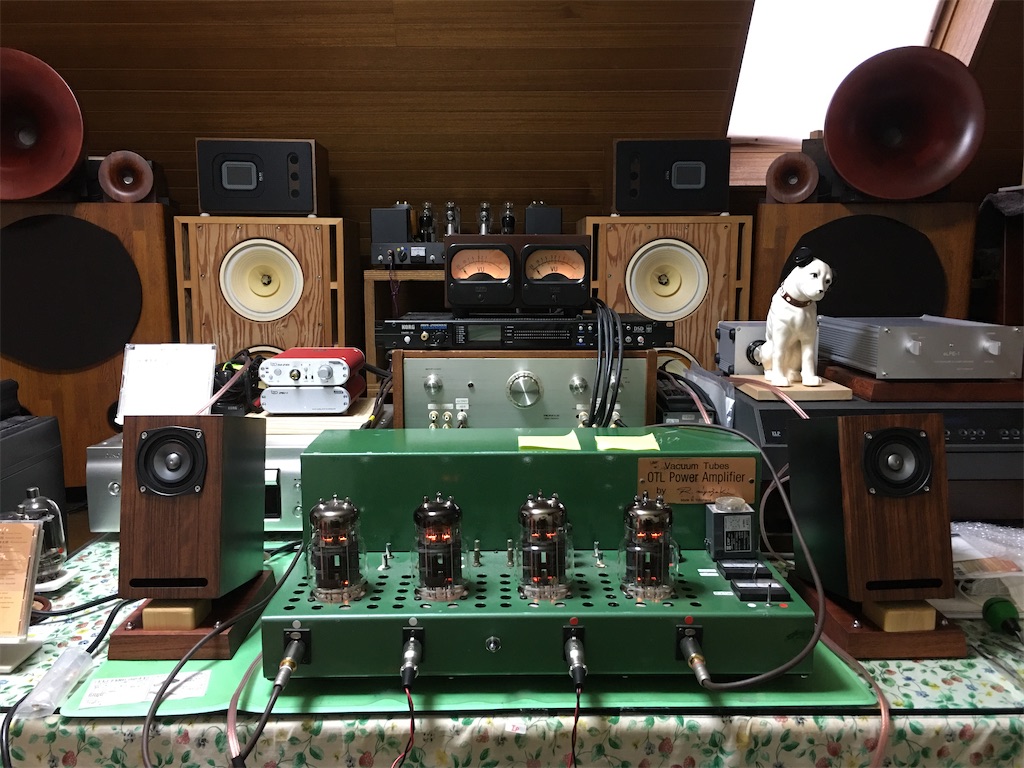

ようやく息を吹き返した
第四話に続く
