真空管OTLアンプ研究

修理編-11

マグソニック製

40KG6A×4×2 フッターマンH-3型 OTLアンプ　

第二話

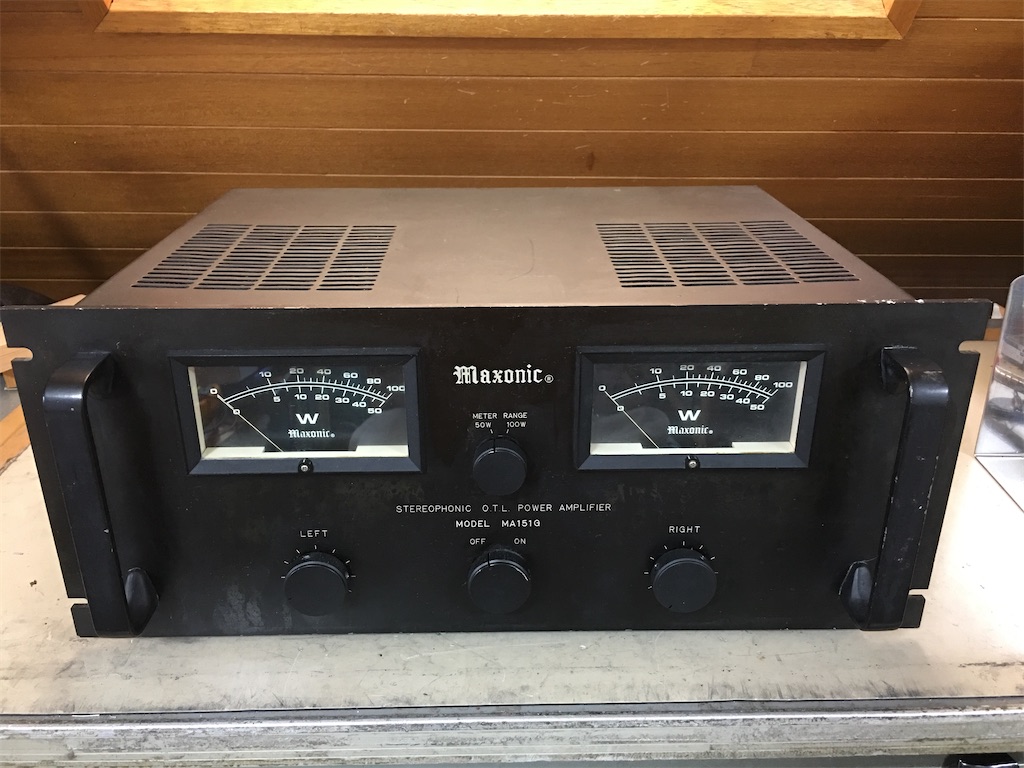

PA機器らしく黒いラック止めパネル

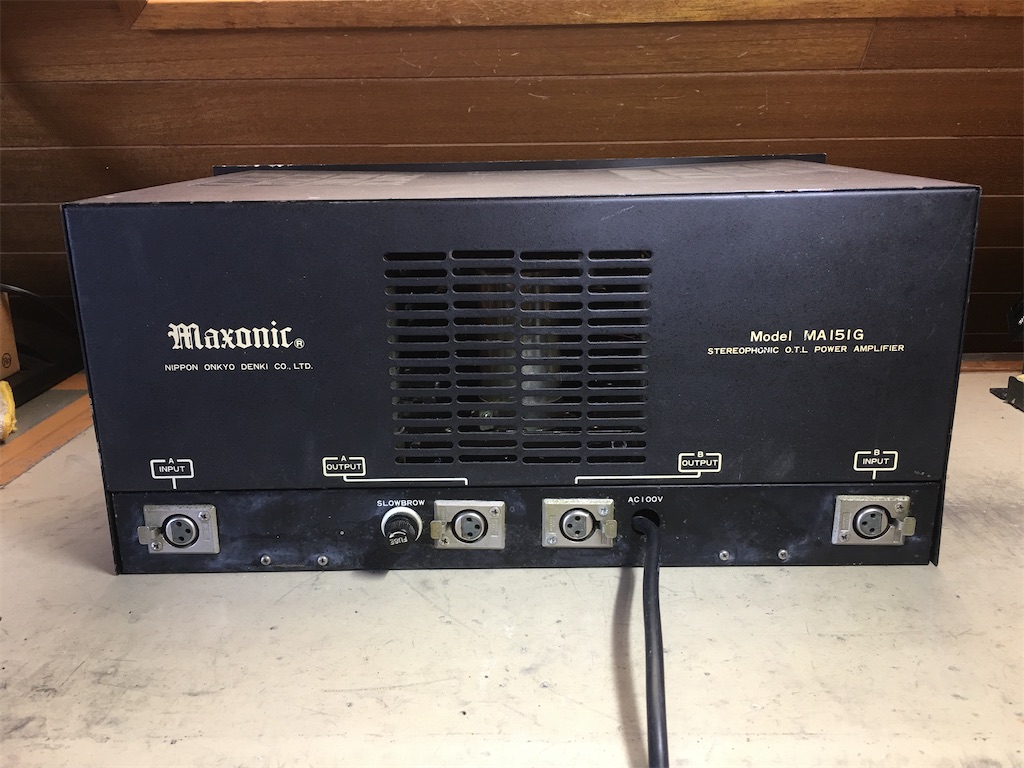

背面の入出力端子はキャノンコネクタが使われている

古いアンプの修理は、コンデンサ類を交換することが、後のトラブルの未然防止になるので交換する事が望ましい

このアンプの場合、大きな電解コンデンサは大丈夫そうだったので、小型ケミコンは交換した

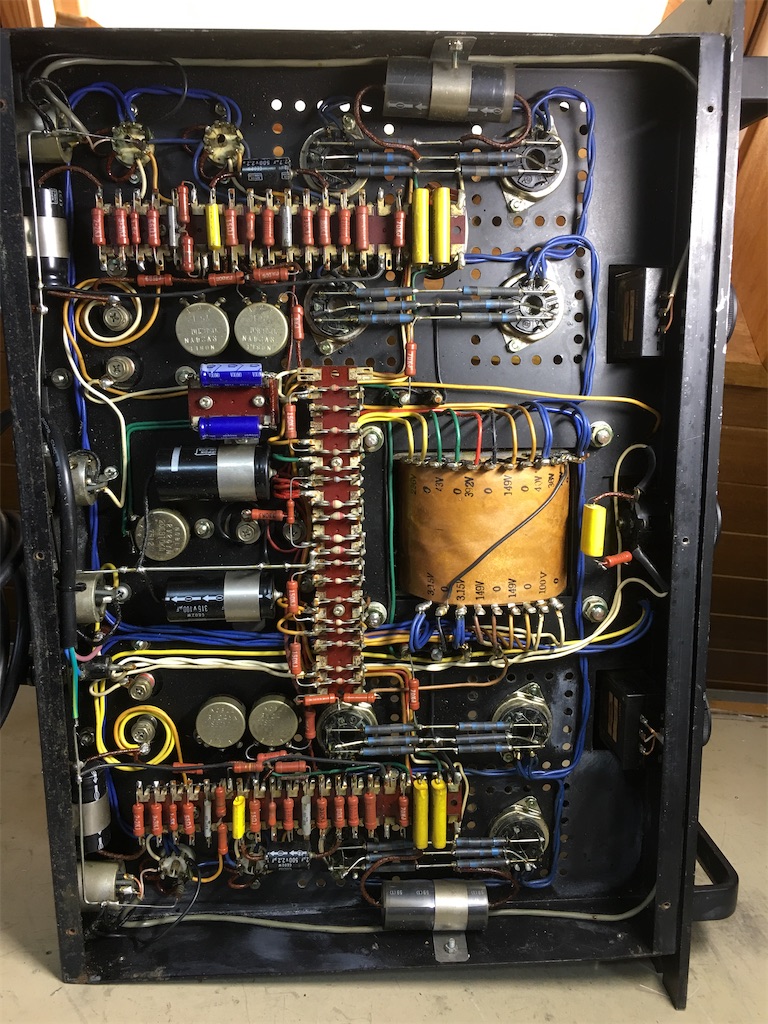

シャーシ裏、CR部品のほとんどは、きっちりラグ板につけられているので交換はやりやすい

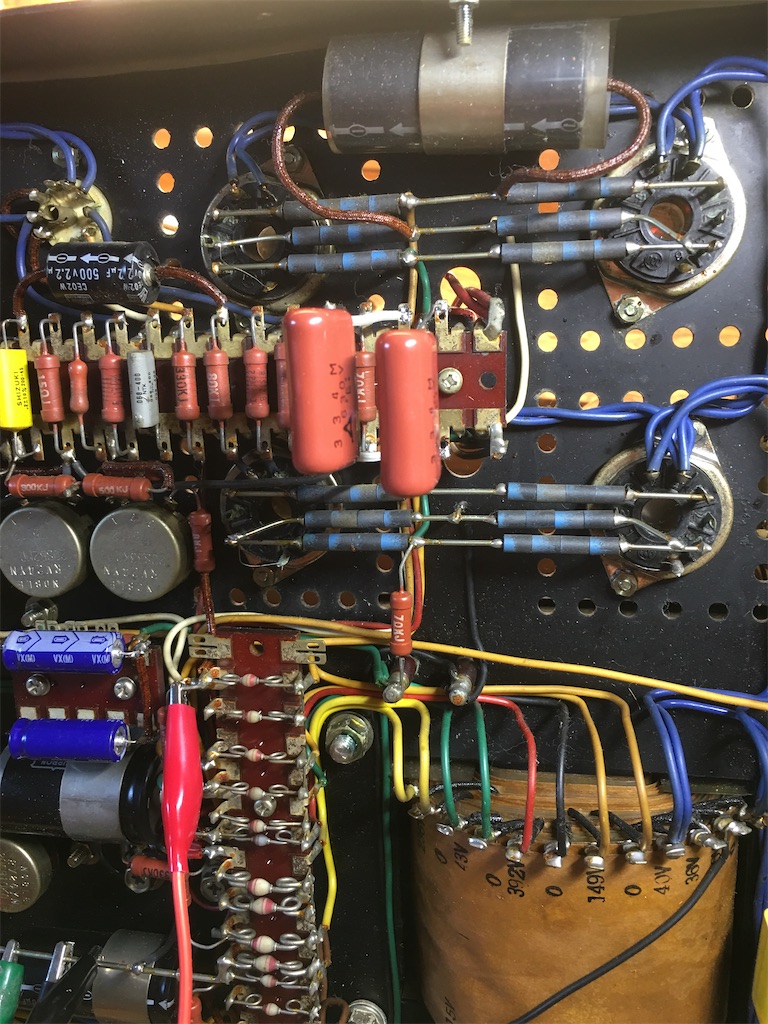

怪しげ内部コンデンサ類を交換　

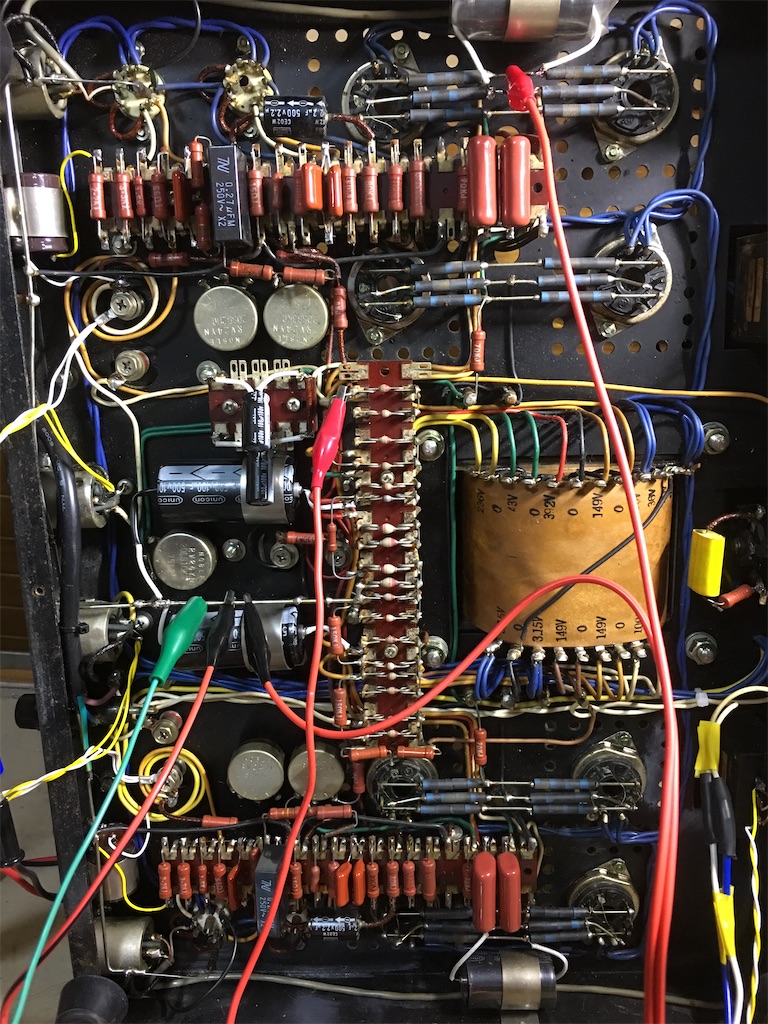

テスターで確認しながら

これは、小型ケミコンの交換

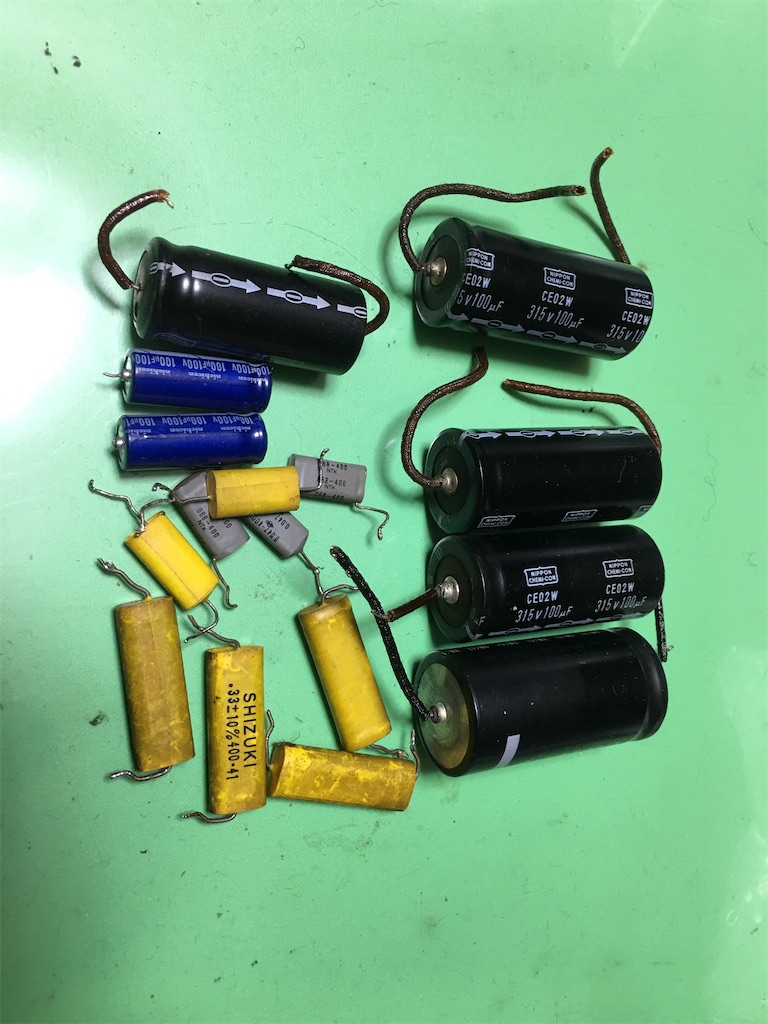

交換したコンデンサ類

　

抵抗類は異常なかったので、そのまま使う事に、

この他に、ACスイッチとスパークキラーコンデンサも新品に交換した

第三話に続く
