真空管OTLアンプ研究

真空管OTLアンプ研究　修理品

フッターマンH-2型OTLアンプ

第二話

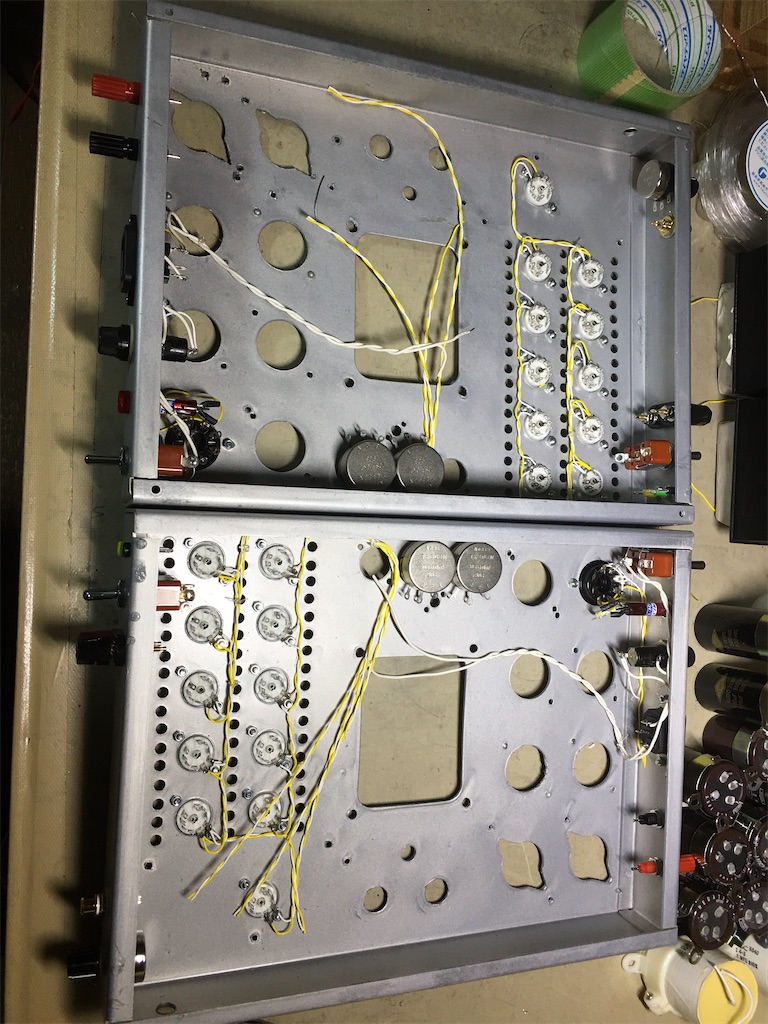

①ヒーター配線

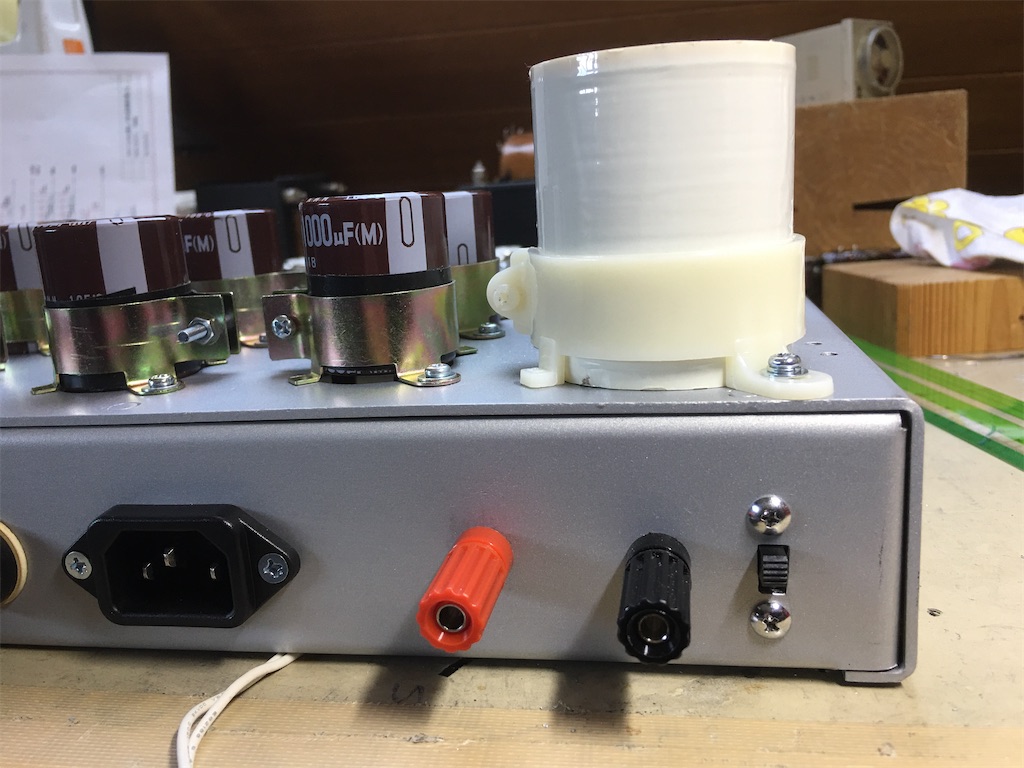

②電源トランスを付けて

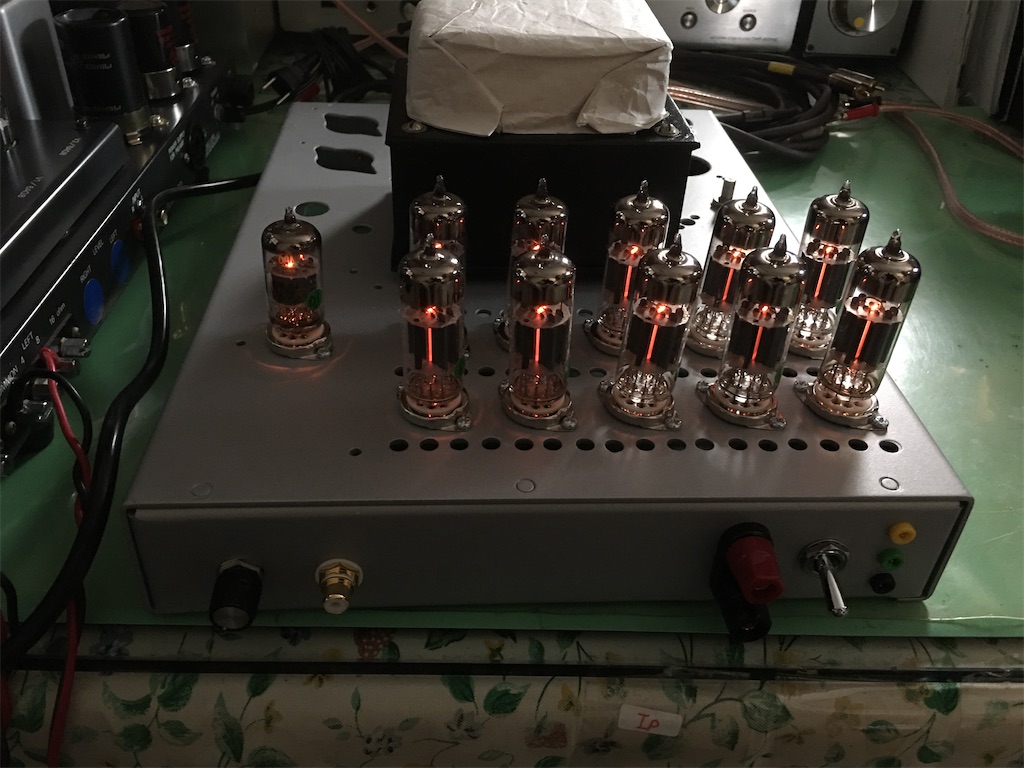

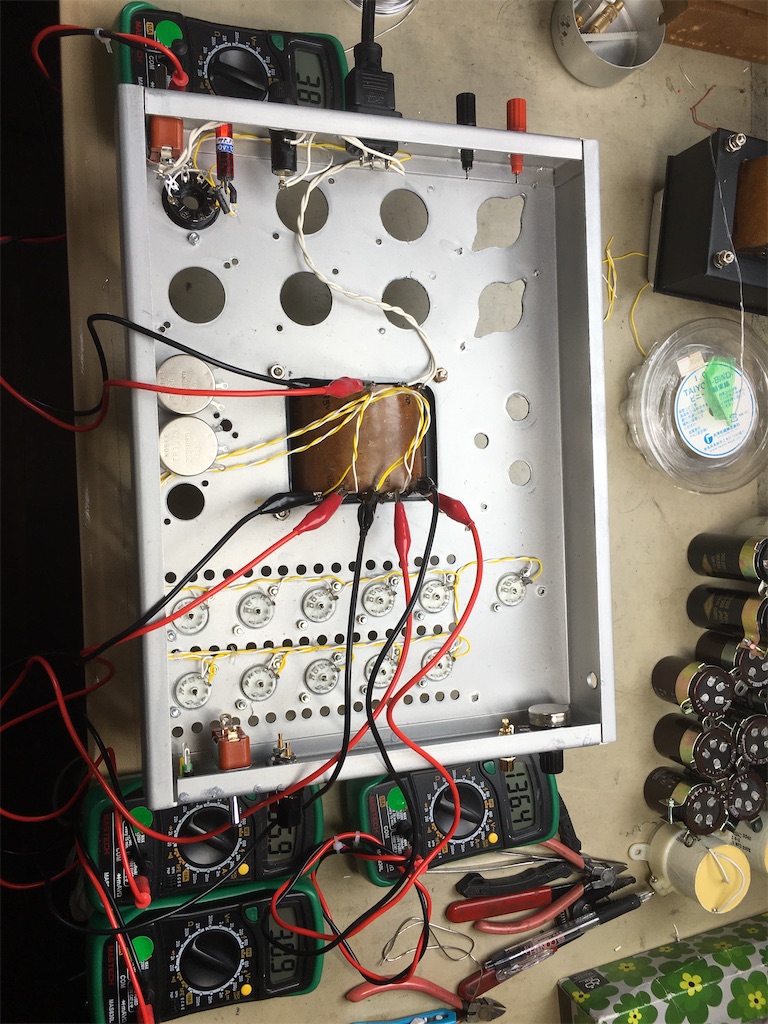

③ヒーター点火テスト

ヒーター点火テストは、前もってやっておくと後が楽である

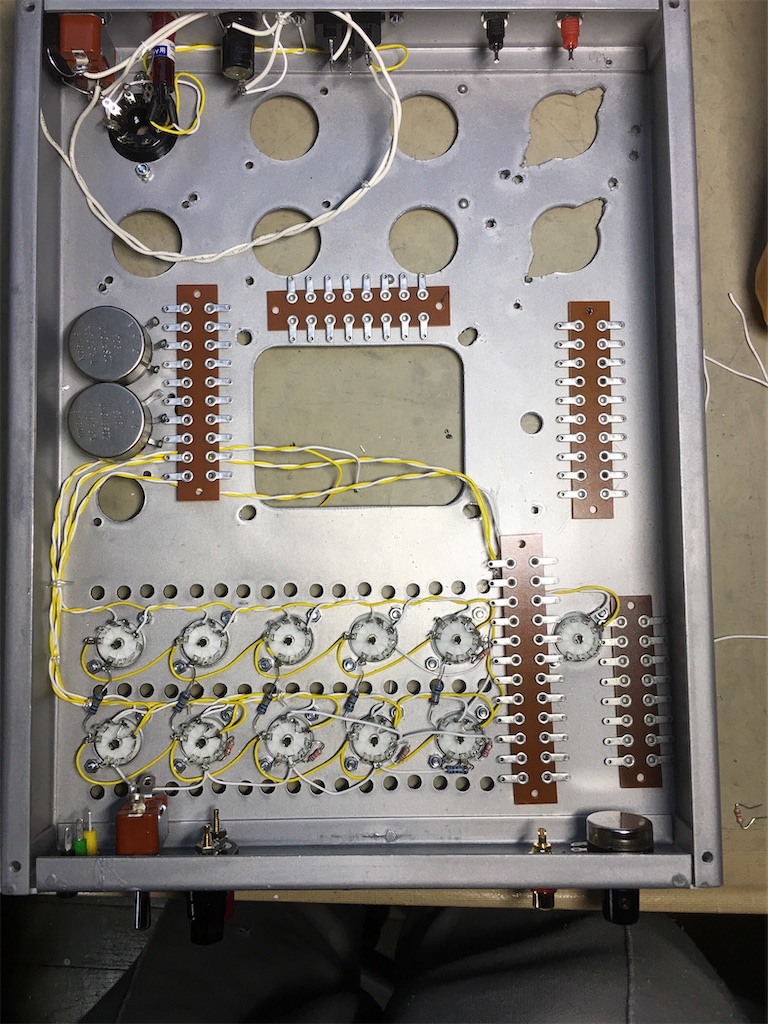

④ラグ板の配置

重い電源トランスは一旦外して配線作業に入る

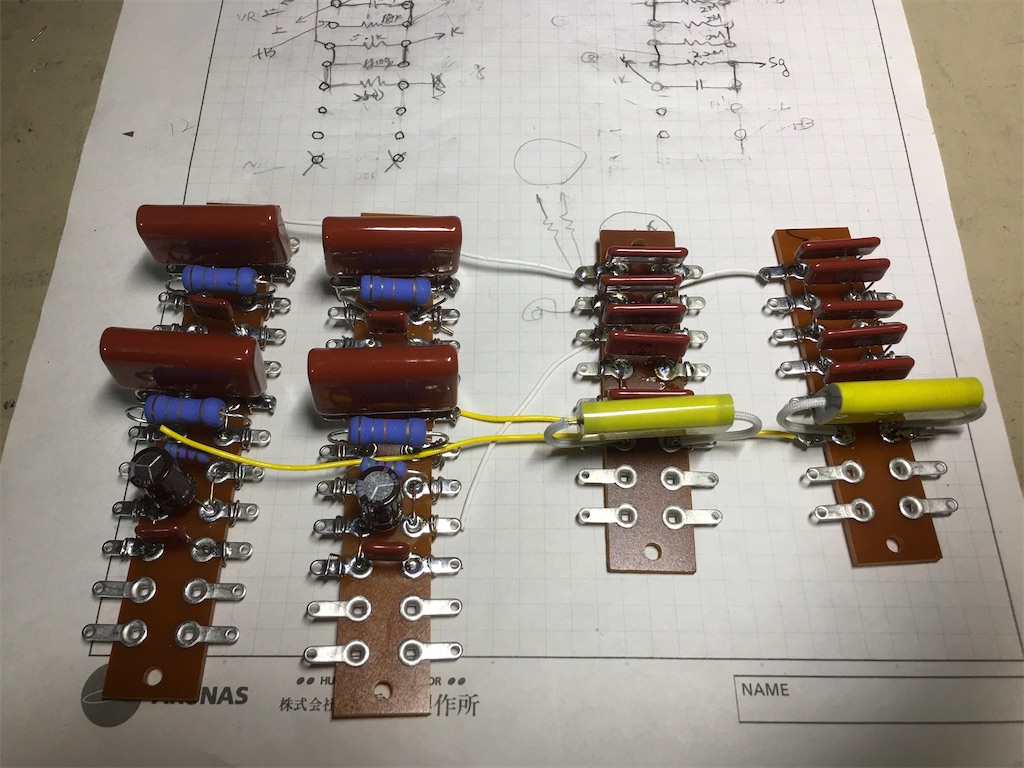

⑤ラグ板の製作

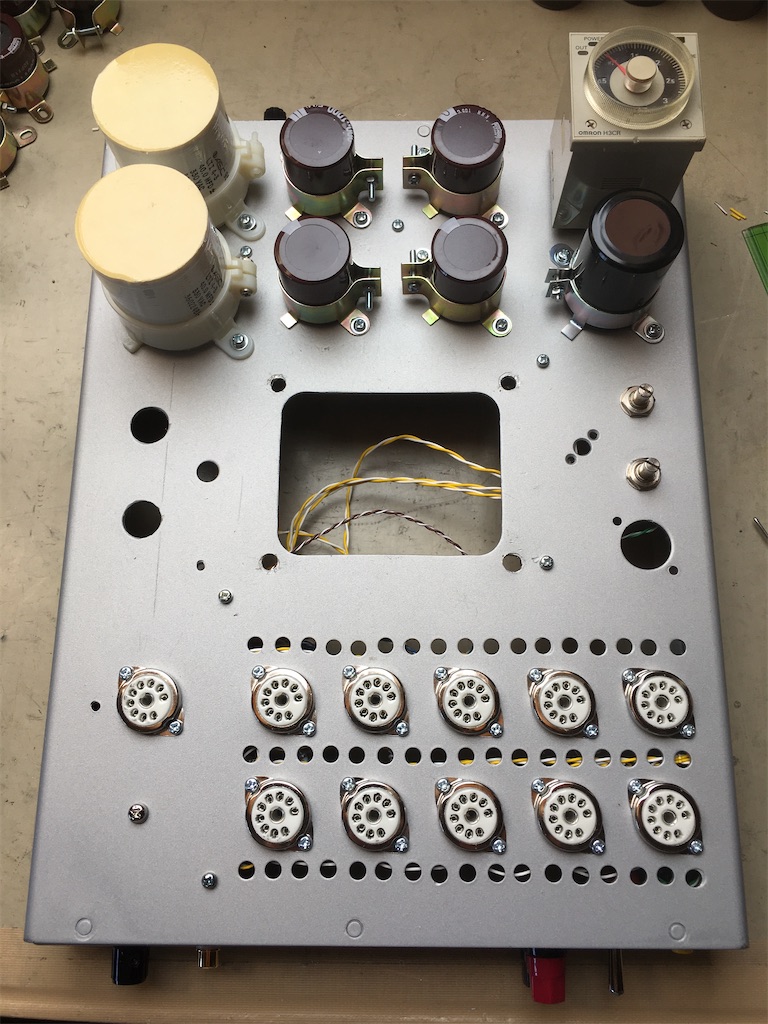

⑥電源用コンデンサ

200V1000uFを上に4個、下に4個、計8000uF

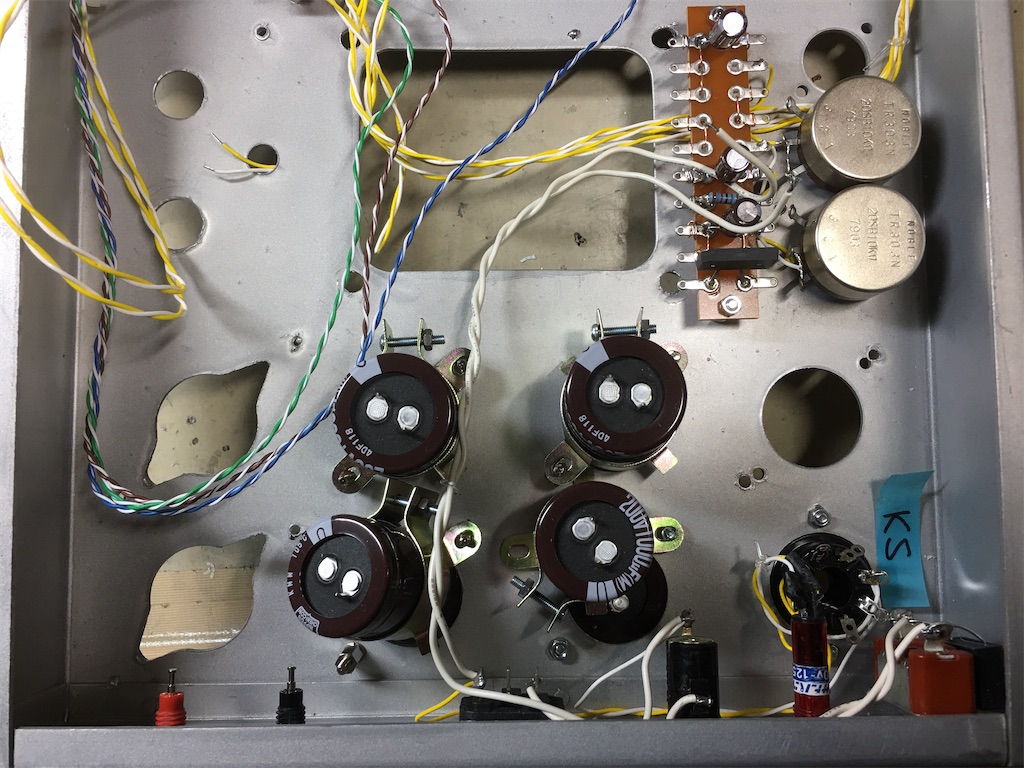

⑦ケミコンは上下に付いている

⑧白いのはフイルムコンデンサ

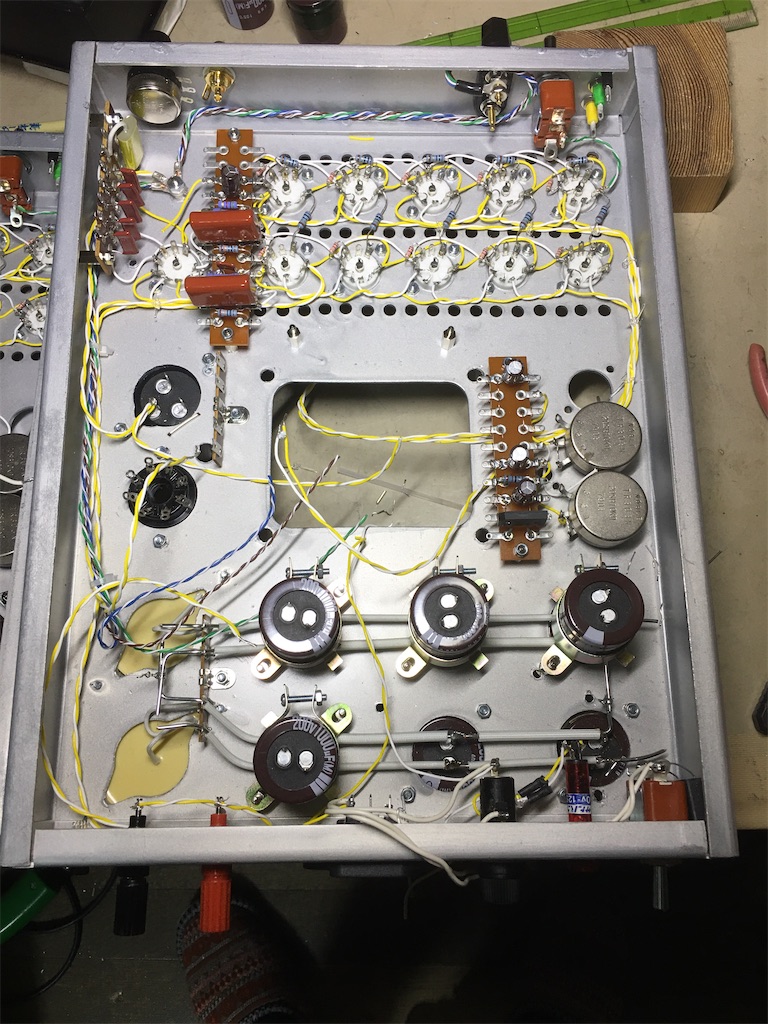

⑨下側のケミコンの配線とラグ板取付け

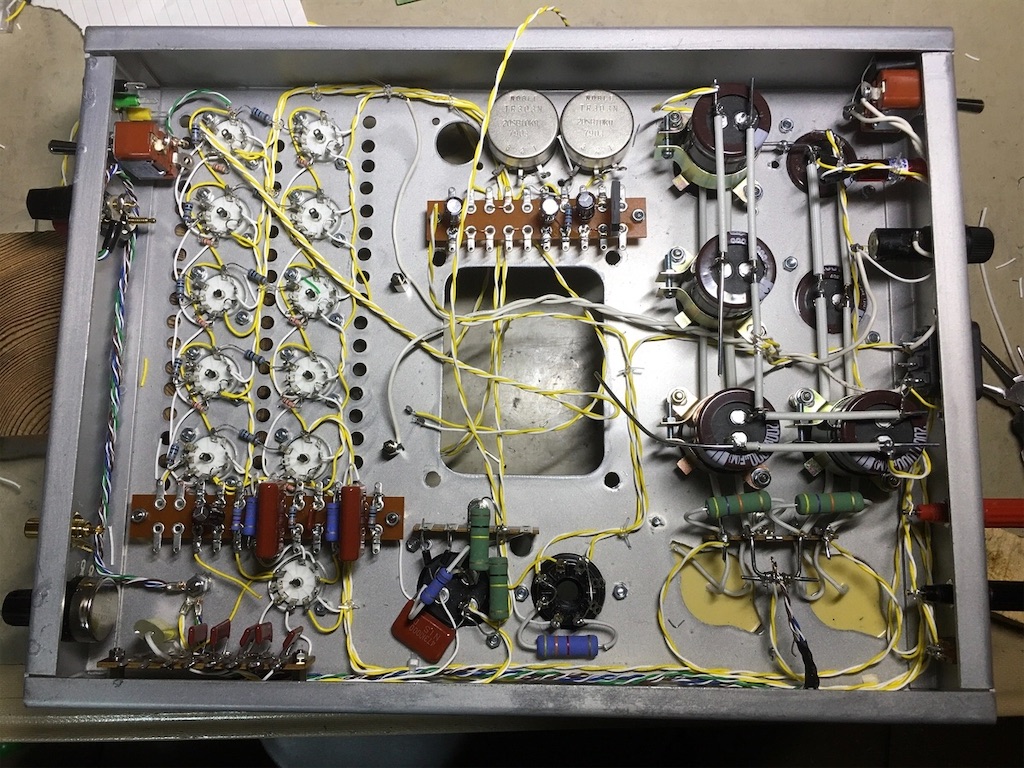

⑩配線の進行状況
