真空管OTLアンプ研究 修理品
フッターマンH-2型OTLアンプ
第三話
このアンプは
「テスターだけで調整できるか？」
との宿題があったが、果たして

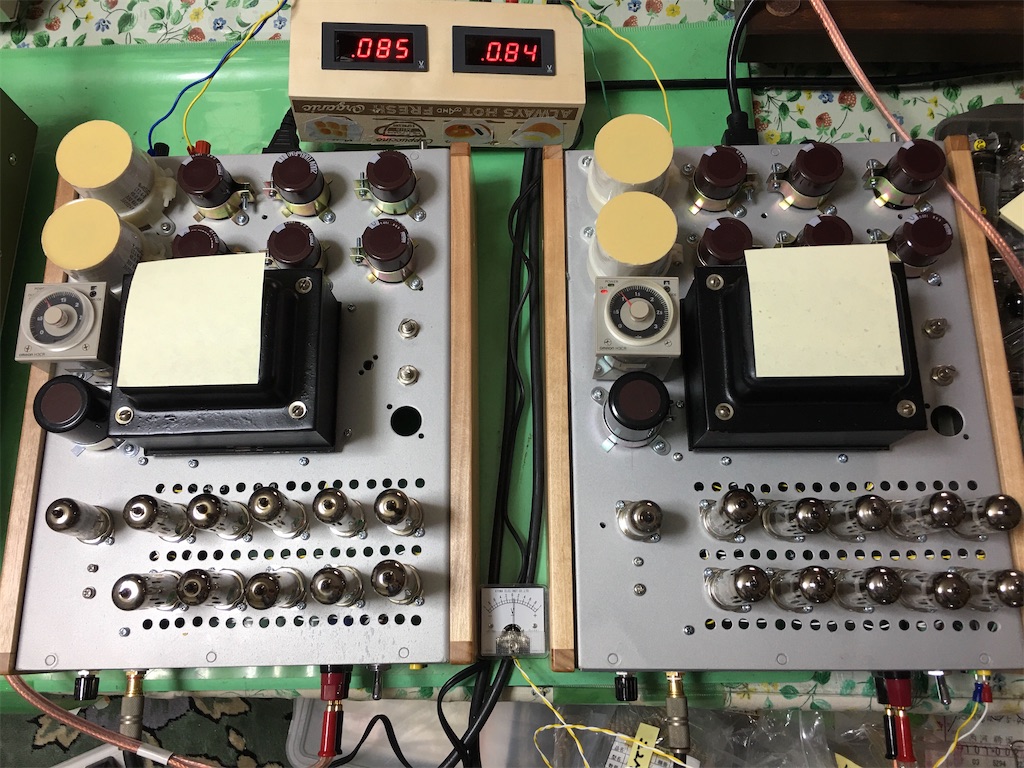

①最終的に出来上がりの格好
木製側板を取付け
後のデジタル電圧計はテスター代わりの電流監視用
②配線が出来上がった
電源のコンデンサ周りの配線がちょっとややこしいが、内部はガラガラだ
早速通電テスト
テスターだけで調整できるか？
出力管12B4Aは予め測定して選んであったから楽に調整できた
③電流測定，DCバランス調整
電流測定は後面の端子にテスター(電圧計)で測る
DCバランスは前面右端の端子でZEROをあわせる。
このテスター1台で調子ok❣️
④試聴
調子良く働いているので、再生ラインにつないで音楽を聴く
①に見える木製側板は、後にWoody A llen
さんから頂いたものを取付け、格好良くなった
今はオーディオ友の元で活躍している。
⑤回路図：参考までに
この回路図で製作される場合は、自己責任でお願いします．
終わり
