米寿記念製作「6RA2(6R-A2)×10 OTLアンプ」
いつもお世話になっているH氏に真空管回路部分のプリント基板設計をお願いしました。
H氏には、これまでフッターマンH-2型OTLアンプ用などの基板を何種類か設計をしていただきました
今回の6RA2 OTLアンプは、拙88歳米寿記念に製作します。実際の製作作業はプリント基板が出来上がって来年からになりますが，プリント基板設計製作を先行しました。
製作の経過などについては、こちらもご覧ください
https://arunas001.hatenablog.com/entry/2024/03/04/233110
出力管6RA2はNECが開発したOTLアンプ用真空管で、日本独自規格の球です．

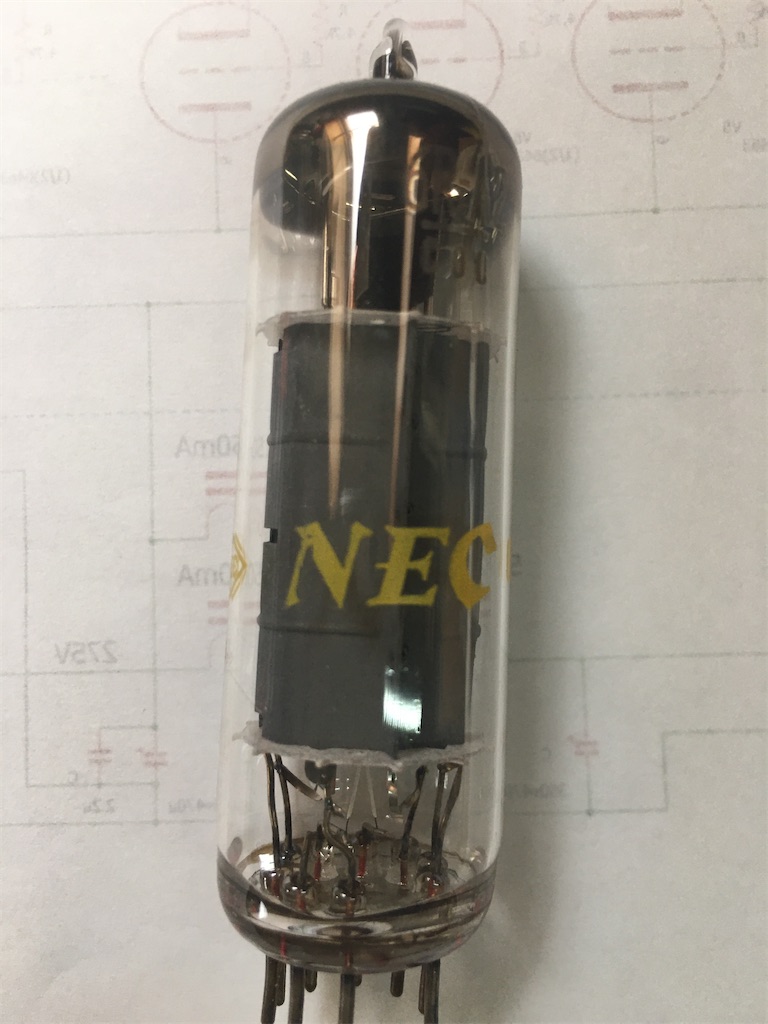

真空管6RA2(6R-A2)

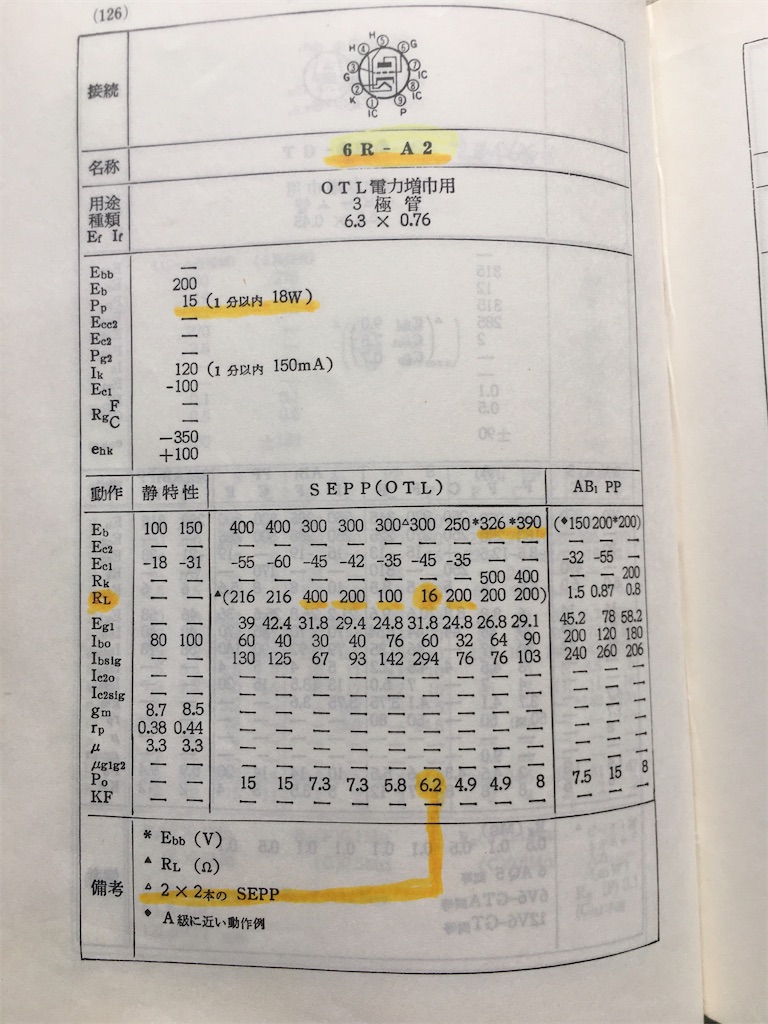

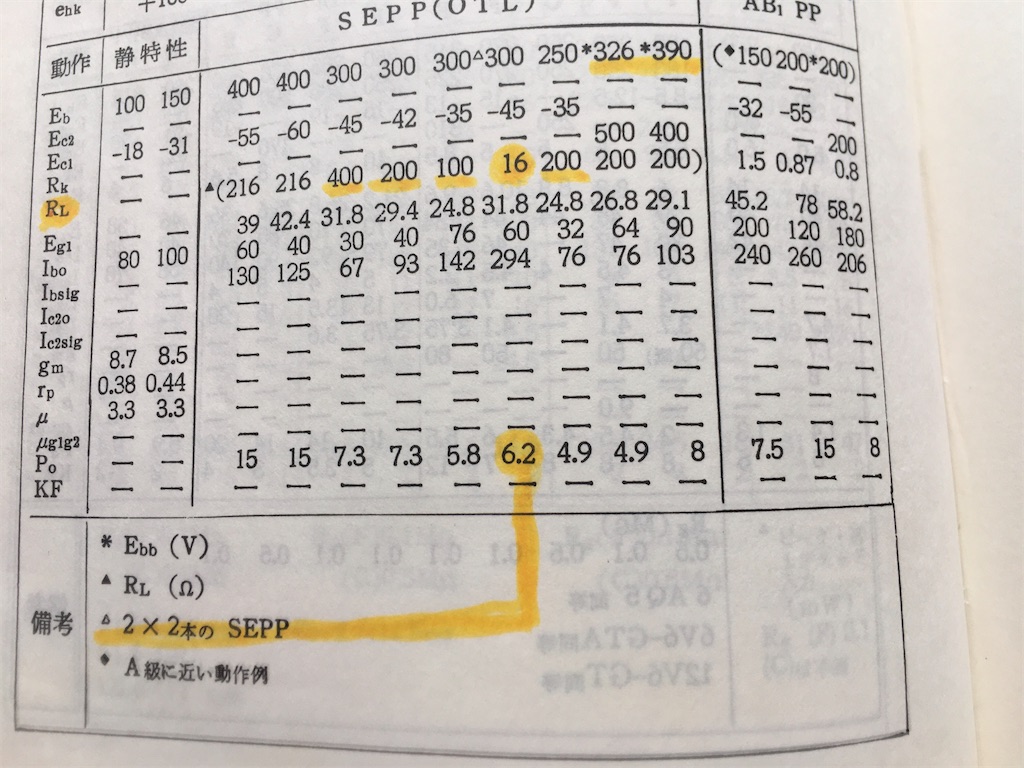

表は「オーディオ用真空管マニュアル」から借用した規格表です
今回は、6RA2 SEPP×5 として製作します

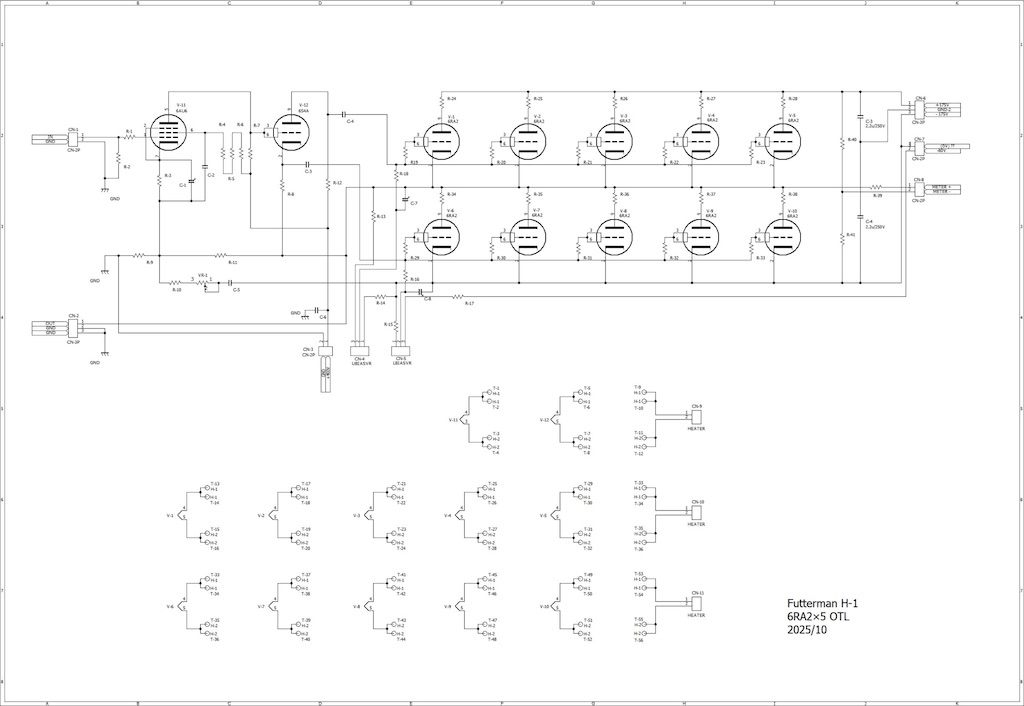

製作予定回路図

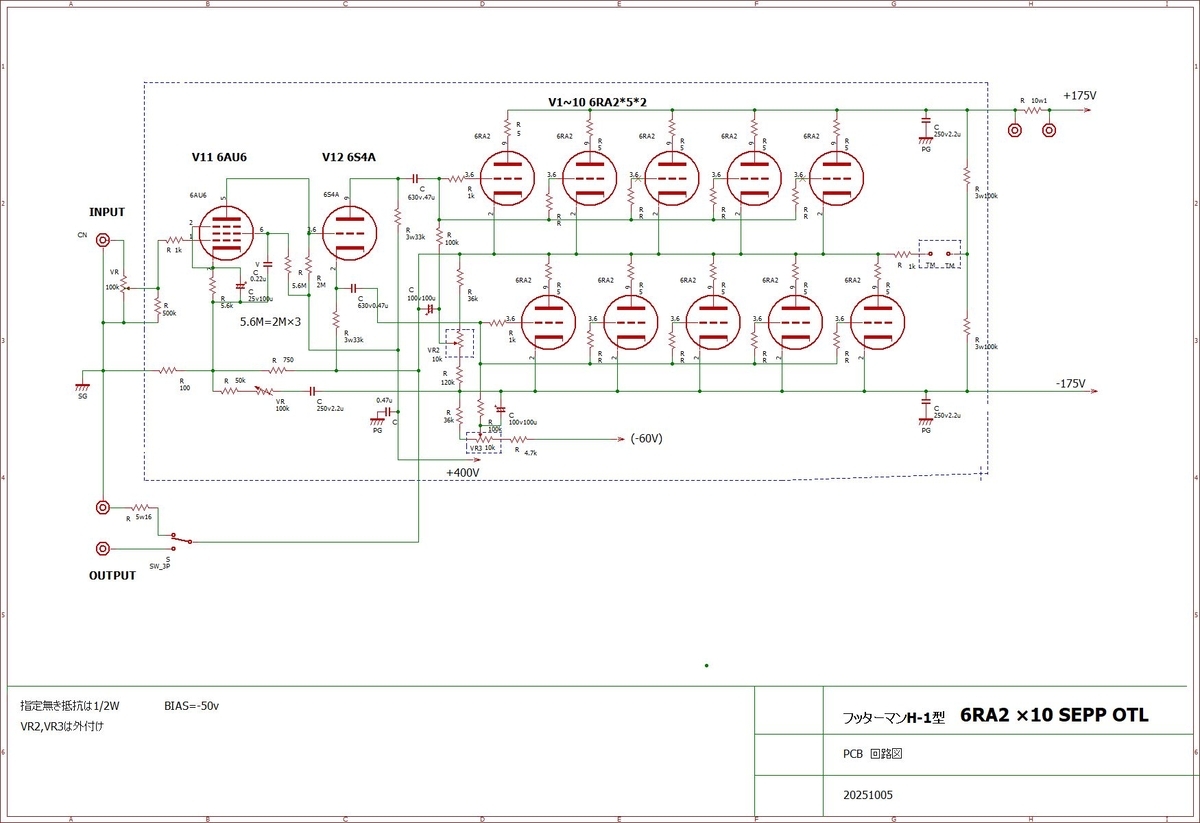

H氏作成プリント基板作成用回路図
