2A3C SRPP×2 OTL mono
スティーブンスOTLアンプ
武末数馬著「OTLアンプの設計と製作」の巻末に「スティーブンスOTLアンプ」として掲載されているがこれを参考に製作した。
回路はほとんど同じだが、
①2A3Cを使用した
②ドライバー管を6K6GTから6V6Gに変更
③出力にマッチングトランスをつけ，8Ωスピーカーに対応した
ところなどが異なる

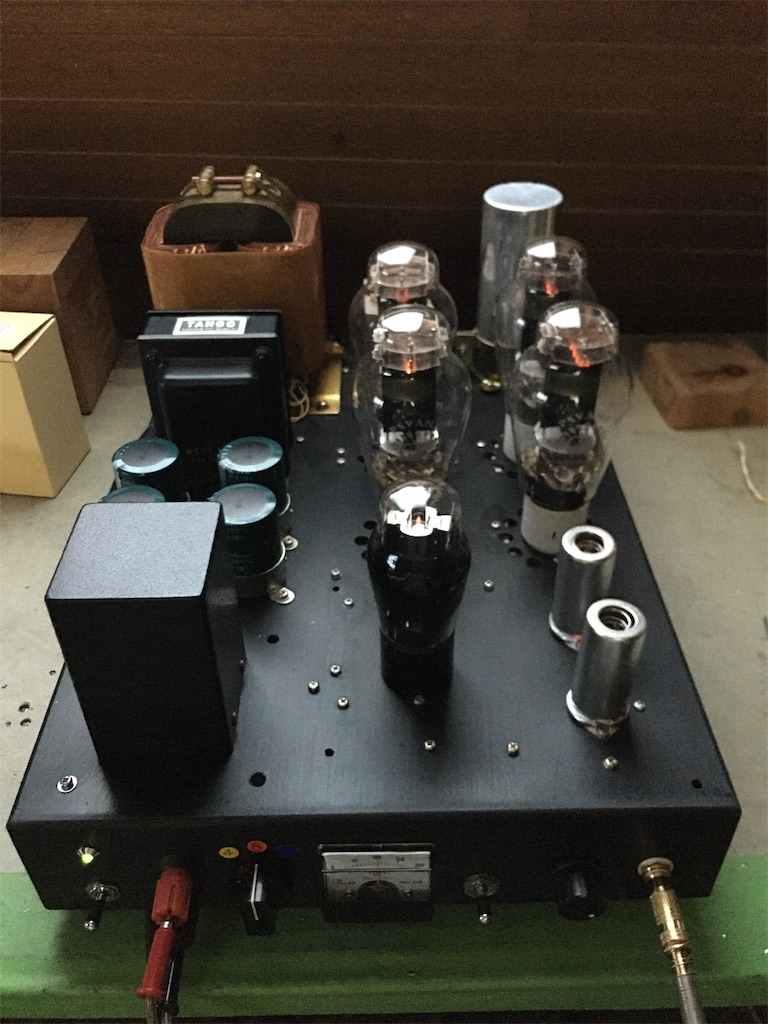

写真：Lアンプ、左前が、マッチングトランス

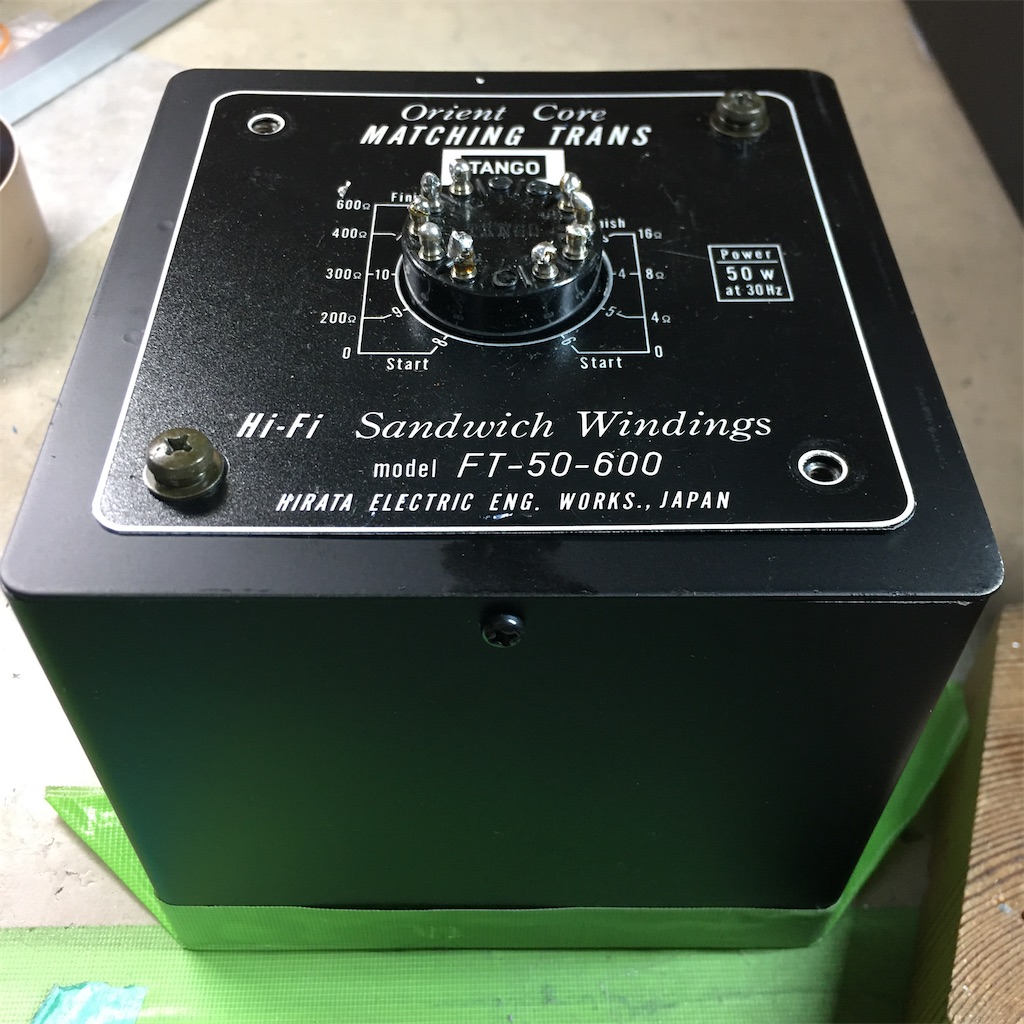

写真：マッチングトランス：TANGO FT50-600
現在は、このマッチングトランスを他に流用するため小型マッチングトランスに取り替えている

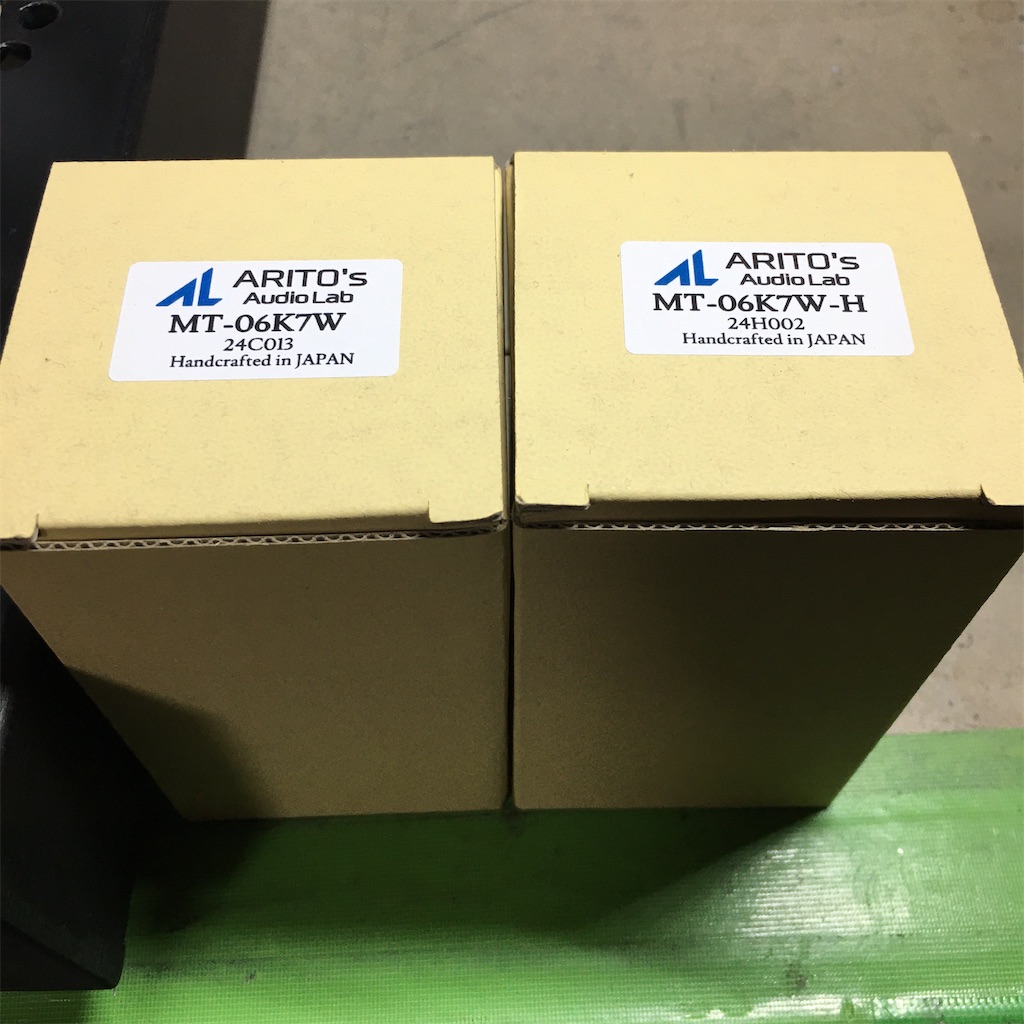

写真：小型マッチングトランスに変えた
取り替えたマッチングトランスは容量が小さいが、通常大出力で使うことは無いので使っている、
ARITO's Audio Lab製 MT-06K7W
600Ω：4-8-16Ω
最近、400Ωや800Ωのハイインピーダンススピーカーを入手したので、スピーカーを直接つないで、鳴らしてみたいと考えでいる

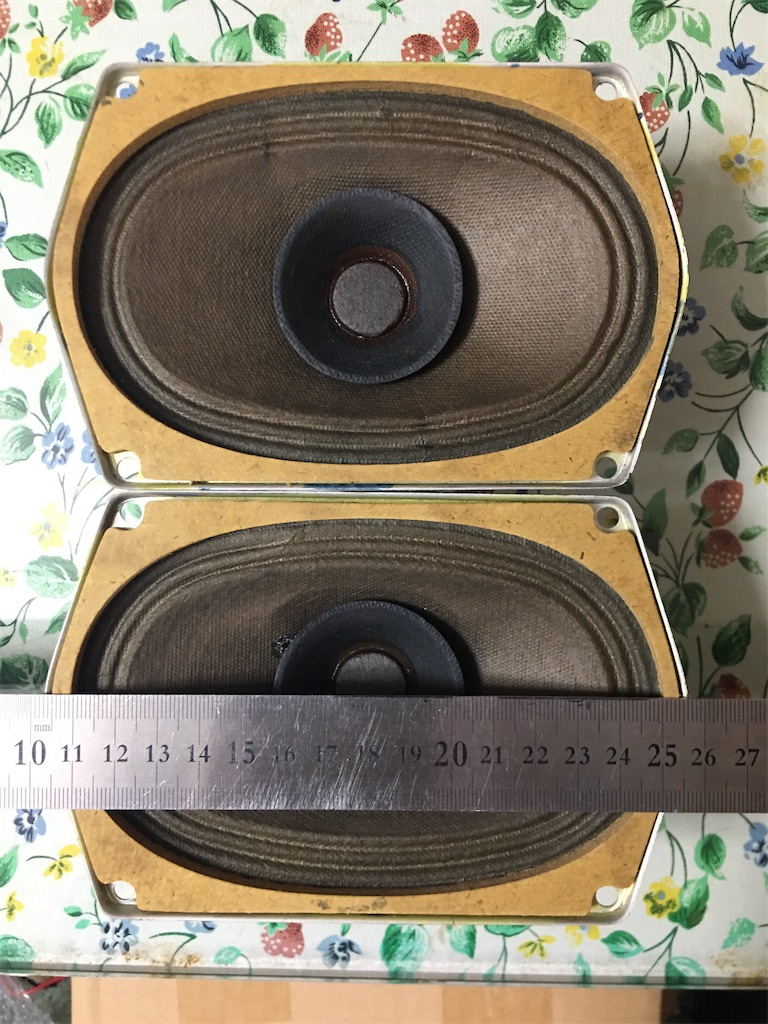

写真：ハイインピーダンススピーカー例
音は聞いてのお楽しみ❣️
