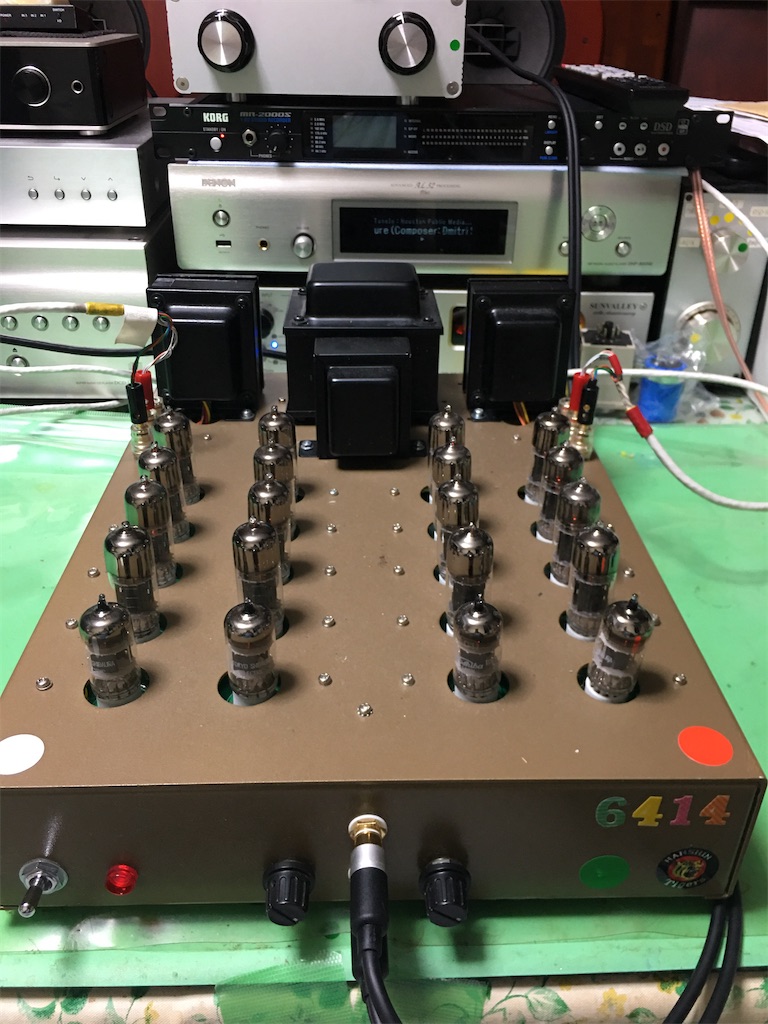

6414pp×4 無帰還ステレオアンプ
製作過程はこのブログ内に掲載しています
6414は双三極管なので三極管数では×8
オールオーバーNFBは無し
各球のカソード電流帰還のみ
信号回路にはケミコンを使っていない
真空管回路部はプリント基板構成
電源部は手配線
球の並びは
(6201×2〜6414×8)× 2
球数合計：20本
使用トランス
PT：特注品ゼネラルトランス/
PMC-190Ms(KN-2219)
CH：ゼネラルトランス /PMC-525-(5H250mA)
PMC-115-(1H150mA/2個)
OPT：特注品(TOA)5KΩ20W/8-16Ω TP-2050
最大出力：6.5W/8Ω/5%/1kHz
出力0.5W時歪率：0.3%
入力感度：0.7V/6.5W
周波数特性出力：出力0db(2.45V)時
10Hz：-0.6
100Hz：-0.1
1kHz：0db
10kHz：-1.5
20kHz：-4
シャーシ寸法：300×400×70
回路図附属
ヤフオク出品予定
このアンプと同じ型で
5670、6463/6350とこの6414で3台製作した
