25L6 SEPP×5×2 OTL の再生
昨夜、引き続き点検開始
LRchとも前段のデカップリングを強化して、動作するようになった。
5

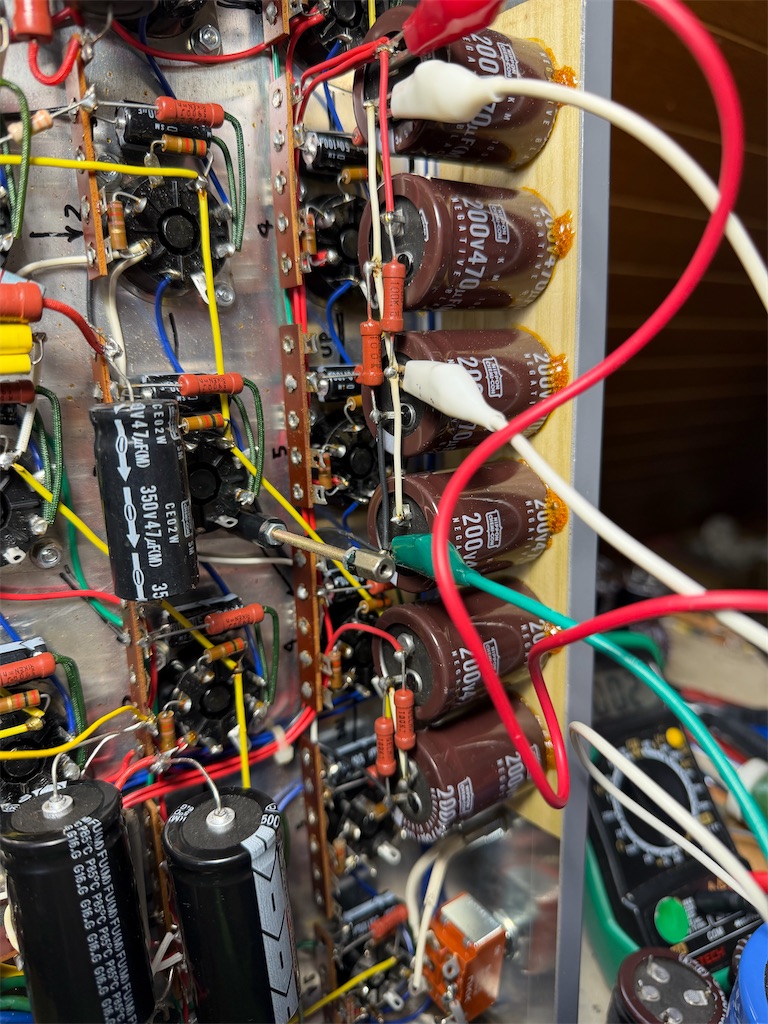

電源ケミコンを追加して強化、やはり大容量ケミコンを追加すると安定し、リップルも減少し安定に働くようになった。
負荷抵抗は16Ωにしていたが、72：8Ωマッチングトランスをいれてテスト。
最適負荷付近で動作するようになり
片ch動作時
最大出力：20W/72：8Ω となった
負荷16Ω直では、約7W/16Ω
8Ωでも3〜4W程の出力が得られる
やはり、72Ω付近のマッチングトランスを入れるのが良い結果となる
電源ケミコン追加品を外すとリップルノイズが増るので、なんとか追加したいものだが、どうするか？
電源ケミコンを全数250V1000uFに交換すると今より倍になるのでよいのだが、ケミコンが接着剤でガッチリつけてあるので外すのが大変だなあ⁉️
大容量ケミコンを外付けにするのもよいかな？
12/25のチェック
72Ω：8Ωマッチングトランス使用
電源ケミコン追加状態時
追記：
25L6の選別
出力管25L6は、自己バイアス動作のため、カソード電圧を17〜18Vの範囲に選別(基準値17.5V)
周波数特性は
10Hz〜10kHz：0db
100kHz：-1db
150kH z：-3db
出力0.5W時歪み率：0.2%/1kHz
最大出力：24W/72：8Ω/5%/1kHz
となり、使いやすい状態になった
試聴は、電源ケミコンの処置が出来てからのお楽しみにします．
あとは、
①電源ケミコンの処置をどうするか？
②入出力端子の取り替え
③電源ケーブルの交換
の作業が残ることになった．
