5670W pp×8 ステレオアンプ
このあたりから最近製作したもの、いずれも製作過程はこのブログ内に掲載している

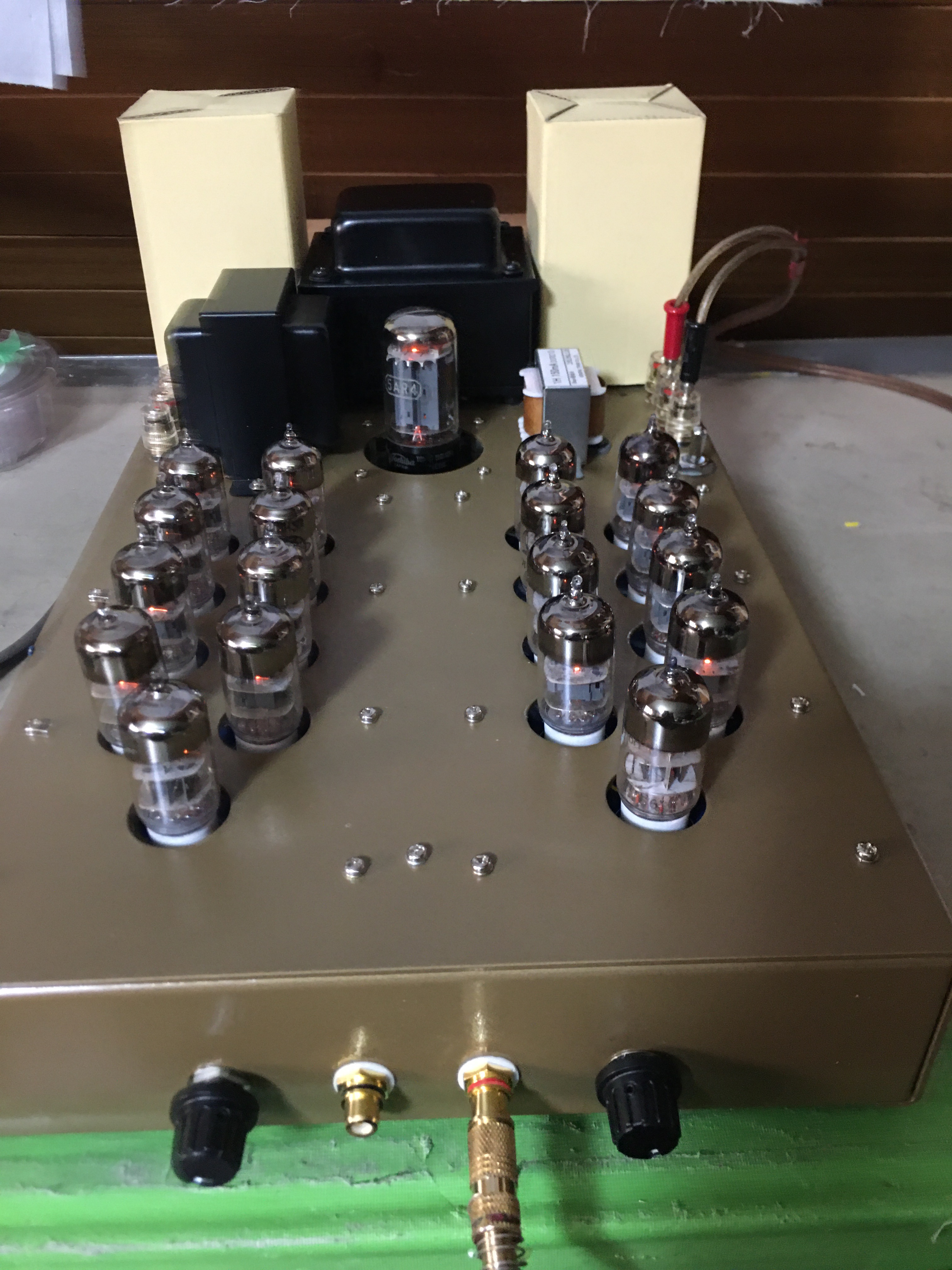

真空管「5670W」を全部で18本使ったアンプ、双三極管なので三極管数で表すと「5670W pp×8×2ch」となる

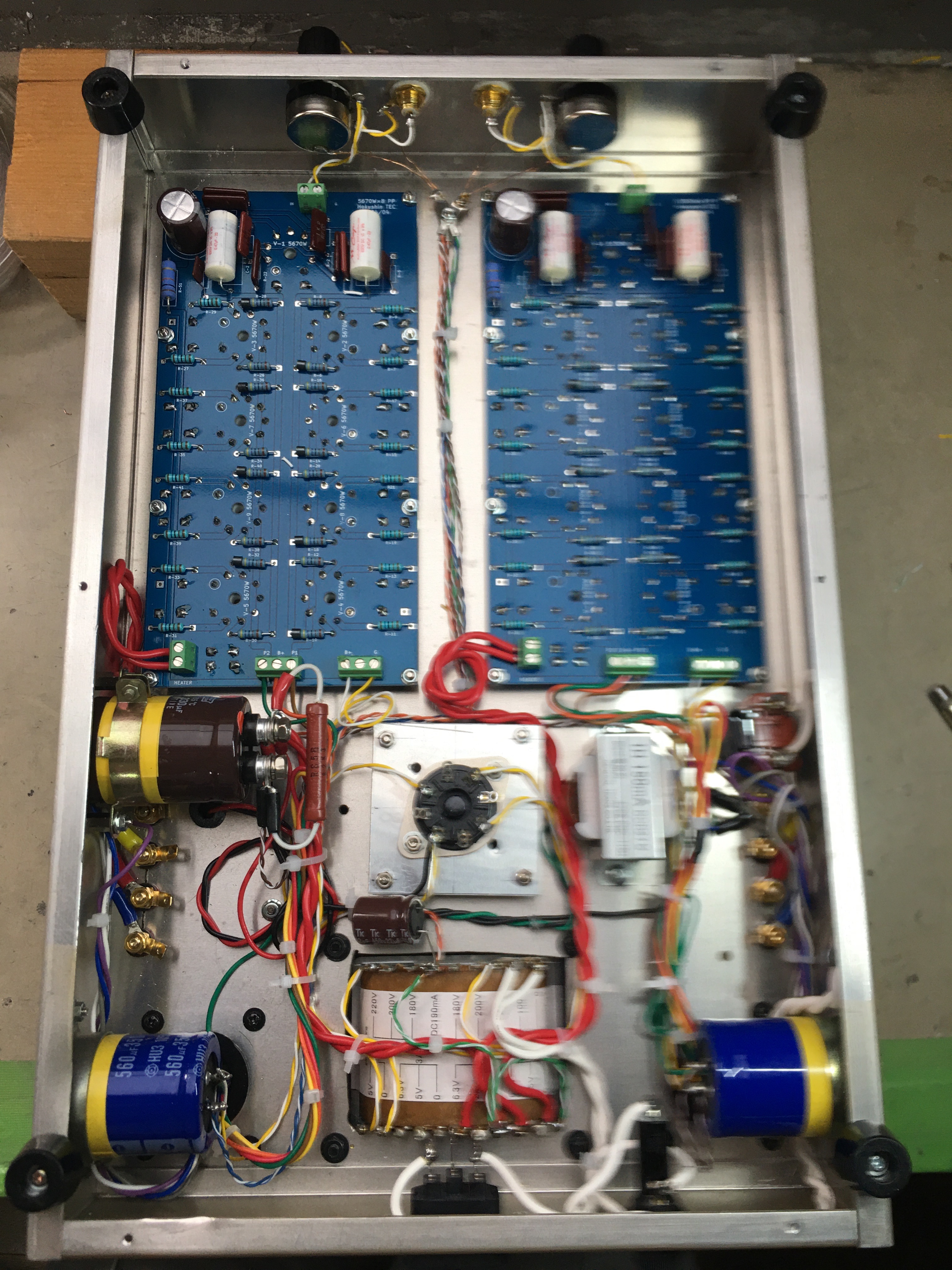

真空管回路はプリント基板にして製作を容易にしている、この基板は関西のオーディオ友H氏の設計になるもの、真空管回路はプリント基板にすると音が悪いと言うが、そんな事はない、製作は容易でやりやすい。
元ネタは管球王国110号に記載されている福永誠一郎氏の発表になるもの。
増幅回路は全球5670W、1chに増幅位相反転に1本、出力管に8本、計9本、2chで18本使っている
電源以外はケミコンレス、真空管回路は各球にカソード帰還がかかっているが、オールオーバーNEBが無い無帰還アンプである
手配製は電源回路と基板への繋ぎ込み、前面の入出力だけである
整流管は5AR4や5U4GBを使う
その他はこのブログ内、この辺りにでている
https://arunas001.hatenablog.com/entry/2024/05/14/222315
このアンプ製作には旧版と新版があり、新版の製作資料を作成して公開する予定
旧版の製作品は、近日中にヤフオクに出品する
